برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

ابن دردش الآن

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن
برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

صورة كبيرة :  برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JIAYAO
إصدار الشهادات: ISO9001:2008 SGS COC
رقم الموديل: برج زاوية 3 أرجل
شروط الدفع والشحن:
الحد الأدنى لكمية: >=4 طن
الأسعار: >=4 Tons,US$1300;>=100 Tons,US$1000
تفاصيل التغليف: 20GP أو 40HQ
وقت التسليم: وقت التسليم: 30 يومًا بعد استلام 30% وديعة
شروط الدفع: خطاب الاعتماد، تي/تي
القدرة على العرض: 500 طن شهريا
اتصل نتحدث الآن

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

وصف
اسم المنتج: برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الس معيار: أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1

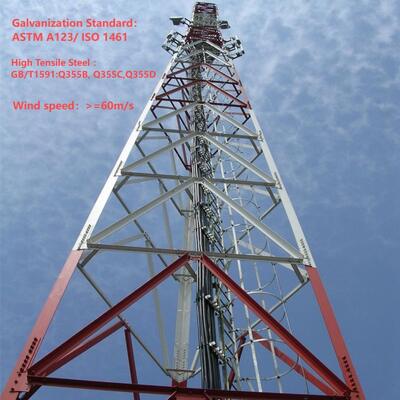

معيار الجلفنة: أستم A123 / إسو 1461 مادة: زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50

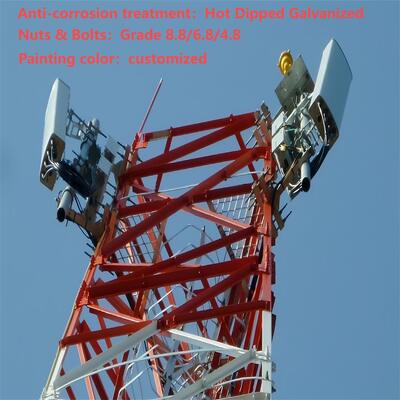

المكسرات والمسامير: الصف 8.8/6.8/4.8 سرعة الرياح: ≥60 م/ث
ارتفاع: قابلة للتخصيص (عادة من 10 م إلى 100 م) حياة: أكثر من 20 عاما
علاج مضاد للتآكل: المجلفن بالغمس الساخن الامتثال للمعايير: يفي بمعايير ISO وIEC
تحميل الهوائي: ما يصل إلى 12 هوائيات نوع الأساس: قاعدة خرسانية

برج اتصالات فولاذي زاوي ذو 3 أرجل يدعم نفسه لمحطة قاعدة 5G للاتصالات مع هيكل فولاذي مصقول بالحر

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن



برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج الفولاذ الزاوي ذو الثلاثة أرجلينتمي إلى المجال التقني لتصنيع معدات الاتصالات، وخاصة يتعلق ببرج الاتصالات اللاسلكية المثلث، ويتكون من جسم البرج، والعصا البرقية،تم تشكيل جسم البرج من قبل الجسم الثلاثي البرج حلقة، يثبت قدم البرج من جسم البرج على الأرض ، ومدود البرق يمتد من الجزء العلوي من جسم البرج ، وهيئة البرج هي حافة جسم البرج ذات المنحدر المتساوي أو المنحدر المتغير لمرة واحدة ،قطر جسد البرج هو فولاذ زاوية، مثلث متساوي الأطراف من هيكل الحجرة الشعبية، تم تزويد جسم البرج مع العديد من منصات التشغيل بالتسلسل من الأعلى إلى الأسفل.النموذج المفيد يكشف أن برج الاتصالات اللاسلكية المثلث له مزايا السلامة والموثوقية، والبنية البسيطة.
وصف المنتج

التصميم
1قانون التصميم ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1
فولاذ الهيكل
2الدرجة فولاذ خفيف الصلب ذو الصلابة العالية
GB/T 700:Q235B، Q235C، Q235D GB/T1591: Q355B، Q355C، Q355D
أيه إس تي إم أيه 36 أيه إس تي إم إيه 572 Gr50
EN10025: S235JR، S235J0,S235J2 EN10025: S355JR، S355J0,S355J2
3تصميم سرعة الرياح ما يصل إلى 250 كم/ساعة
4الانحراف المسموح به 0.5 ~ 1.0 درجة @ سرعة تشغيل
5قوة التوتر (Mpa) 360~510 470 ~ 630
6قوة الجهد (t≤16mm) (Mpa) 235 355
7الطول (%) 20 24
8قوة الاصطدام KV (J) 27 ((20°C) --- Q235B ((S235JR) 27 ((20°C) --- Q345B ((S355JR)
27 ((0°C) --- Q235C ((S235J0) 27 ((0°C) --- Q345C ((S355J0)
27 ((-20°C) --- Q235D ((S235J2) 27 ((-20°C) --- Q345D ((S355J2)
المسامير والمحار
9الدرجة الصف الرابع8، 6.8، 8.8
10المعايير الخاصة بالخصائص الميكانيكية
10.1 المسامير ISO 898-1
10.2 الجوز الـ ISO 898-2
10.3 غسالات ISO 6507-1
11معايير الأبعاد
11.1 المسامير DIN7990, DIN931, DIN933
11.2 الجوز ISO4032، ISO4034
11.3 غسالات DIN7989، DIN127B، ISO7091
الحوائط
12الطريقة لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW))
13. القياسية (أو إس دبليو إس دي1)1
الغلفان

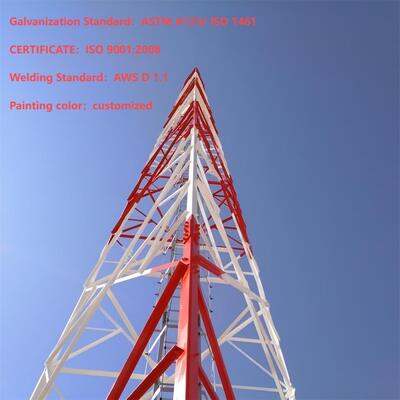

14معيار التصبغ للمقطع الصلب إيزو 1461 أو ASTM A123
15معيار التصلب للمسامير والمحار ISO 1461 أو ASTM A153

ما هو برج الفولاذ الزاوي ذو 3 أرجل؟

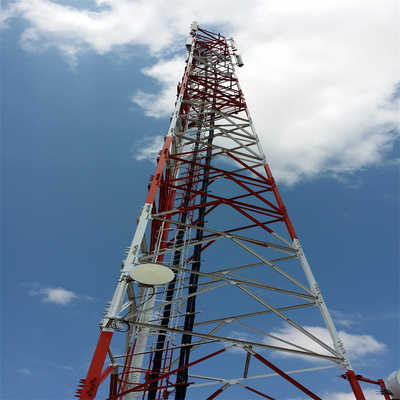

جسد برج فولاذي زاوي ذو ثلاث أرجل هو هيكل المحمل الأساسي للبرج ، ويتميز بتكوين مثلثي.يتكون من ثلاثة أرجل الفولاذ الرأسية (أو الأعمدة) متصلة في الجزء العلوي، مع عناصر اتصال فولاذية زاوية إضافية تربط الساقين في جميع أنحاء الارتفاع.تم تصميم الجسم ليتحمل بشكل فعال كلا الحملين الرأسيين (eعلى سبيل المثال، وزن الهوائيات والمعدات والبرج نفسه) والحملات الأفقية (على سبيل المثال، الرياح أو الثلوج أو القوى الزلزالية).حتى في ظروف بيئية قاسية، في حين أن الفولاذ المعلب يضمن مقاومة التآكل والمتانة طويلة الأجل.أو معدات المراقبة.
برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن
ما هو برج الفولاذ الزاوي ذو 3 أرجل؟

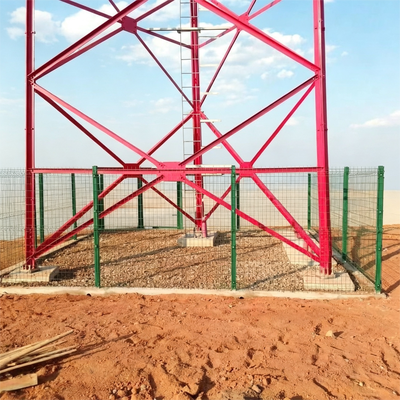

يشير "قدم" برج فولاذي زاوي ذو 3 أرجل إلى الجزء الأساسي لكل ساق عمودية ، والتي تتفاعل مع أساس البرج.وهو عنصر حاسم مسؤول عن نقل الوزن الكامل للبرج وحملاته (المعدات، الرياح، الخ) إلى الأساس الأساسي، وضمان الهيكل هو مرسومة بشكل آمن إلى الأرض.أو نقاط مرساة تلتصق بقوة بالأساس الخرساني أو المعززالمصنوعة من الصلب المعالج عالية المقاومة (متسقة مع جسم البرج) ، وقد تم تصميم القدم لمقاومة القطع، والتوتر، والضغوط القوى،لمنع البرج من الانتقال أو الانهياريتم تصميمها وفقًا للظروف الجيولوجية للموقع ، مما يضمن التوافق مع الأساس للحصول على أقصى قدر من الاستقرار.
برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن
ما هو السلم و سلة الكابلات من برج فولاذي زاوي ذو 3 أرجل؟



  • سلم: عنصر الوصول الآمن المثبت على طول جسم البرج ، يوفر مسارا آمنا للعمال للصعود إلى القمة (أو المنصات الوسيطة) للتثبيت أو الصيانة أو التفتيش.السلالم عادة ما تكون مصنوعة من الصلب المغلف لمقاومة التآكل وقوةقد تتضمن عناصر السلامة مثل الدرابزين أو أنظمة وقف السقوط أو أقفاص القفص لحماية العمال من السقوط.
  • علبة الكابلات: قناة هيكلية أو علبة مثبتة على جسم البرج ، مصممة لتنظيم ودعم وحماية الكابلات (على سبيل المثال ، كابلات الاتصالات ، كابلات الطاقة ،أو أسلاك الإشارة) التي تمر بين قاعدة البرج والمعدات في الأعلى. تحتفظ سلاسل الكابلات بالنظافة ، وتمنع التشابك أو التلف من العوامل البيئية (الرياح ، المطر ، الإشعاع فوق البنفسجي) ، وتسهل الوصول بسهولة للصيانة.غالبًا ما تكون مصنوعة من الفولاذ المجلفن لضمان المتانة والتوافق مع تصميم البرج المقاوم للتآكلمعًا، يساعد السلم وعلبة الكابلات على تعزيز وظائف البرج من خلال تمكين الوصول الآمن وإدارة الكابلات بكفاءة.


برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن
كيفية تركيب برج فولاذي زاوي ذو 3 أرجل؟

ويتبع تركيب برج فولاذي زاوي ذو ثلاث أرجل عملية منهجية تركز على السلامة:

  1. مسح الموقع وإعداد الأساس: أولا، إجراء مسح مفصل للموقع لتحديد الموقع الأمثل، وتقييم الظروف الجيولوجية، وتحديد القيود البيئية أو الهيكلية المحتملة (على سبيل المثال، سرعة الرياح،النشاط الزلزالي)بعد ذلك، قم ببناء أساس صلب (عادةً الخرسانة أو الخرسانة المسلحة) مصممة خصيصًا لمتطلبات وزن البرج وحمله.يجب أن يكون الأساس مستويًا ومربوطًا بقوة بالأرض لدعم أقدام البرج.
  2. تجميع مكونات البرج: نقل المكونات المجهزة مسبقاً (أرجل الفولاذ، عناصر الاتصال، سلم، وعاء الكابلات) إلى الموقع. تجميع جسم البرج الثلاثي في الموقع: محاذاة الأرجل الثلاثة،ربط أعضاء الاتصال الزاوية لتشكيل هيكل البرج، وتثبيت المكونات المساعدة مثل السلم و سلة الكابلات أثناء التجميع.
  3. بناء البرج: استخدم رافعات أو معدات رفع متخصصة لرفع البرج المجمّع (أو أجزاء منه، بالنسبة للأبراج الأطول) إلى وضع عمودي.محاذاة بعناية أقدام البرج مع نقاط مرساة الأساس وتثبيتها باستخدام المسامير أو المرسومات لتثبيت البرج في مكانه.
  4. تركيب المعدات: قم بتثبيت المعدات المقصودة (مثل الهوائيات، أطباق الميكروويف، خطوط نقل الطاقة) على منصة البرج العلوية أو نقاط التثبيت المحددة.كابلات التوجيه من خلال علبة الكابلات المثبتة مسبقًا، ربط المعدات إلى القاعدة.
  5. مراقبة الجودة والتحقق من السلامة: إجراء عمليات تفتيش صارمة للجودة للتحقق من سلامة البرج الهيكلية (على سبيل المثال، ضيق المسامير، محاذاة المكونات، مقاومة التآكل).تنفيذ بروتوكولات السلامة في جميع أنحاء المنشأةعلى سبيل المثال ، حماية السقوط للعمال ، اختبار حمولة المعدات) لضمان الامتثال لمعايير الصناعة. التحققات النهائية تؤكد أن البرج مستقر ، يتم تثبيت المعدات بشكل صحيح ،وكل الأنظمة تعمل كما هو مخطط لها.

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن
اختبار برج الفولاذ الزاوي

الغلفانيزة هي عملية حاسمة للأبراج الفولاذية الزاوية (مثل أبراج الفولاذ الزاوية ذات الأرجل الثلاث) ، لأنها توفر مقاومة للتآكل وتطيل عمر الخدمة للبنية في الهواء الطلق ،البيئات القاسيةللتأكد من أن الطلاء المعلب يلبي معايير الجودة ويتمتع بأداء كما هو مقصود ،يتم إجراء سلسلة من إجراءات الاختبار الصارمة.

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن
الرجاء النقر هنا لمزيد من المعلومات!!!!!!

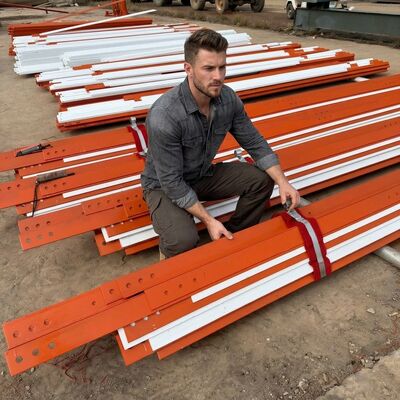

التعبئة والشحن

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخنبرج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن- نعم

عملاء التعاون

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

- نعم

الشهادات

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن- نعم



الرجاء النقر هنا لمزيد من المعلومات!!!!!!





أنواع المنتجات المخصصة والفائدة

البرج الذي يدعم نفسه 
البرج الذي يدعم نفسه عادة ما يكون برج 3 أقدام أو 4 أقدام ، وموادها هي أنابيب الفولاذ أو الفولاذ الزاوية. أما بالنسبة للاتصال ، فإن البرج الأنابيب يتم توصيله بالشريط ،وبرج الفولاذ الزاوية متصلة بواسطة المكسرات والمسامير.
الخصائص:
1معدل ضغط الرياح الصغير، مقاومة الرياح القوية
2توفير الموارد الأرضية، الموقع المناسب.
نقل وتركيب مريح



برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن





برج الصلب
يشير برج الأنابيب إلى بنية فولاذية مرتفعة ذاتية الدعم مع عمود برج مصنوع من أنابيب فولاذية وقسم جسم البرج في شكل مثلث.خصائصها الرئيسية هي أن عمود برج الأنابيب الثلاثة مصنوع من أنابيب الصلب وقطاع جسم البرج في شكل مثلثي، وهي بنية فولاذية عالية الارتفاع تختلف عن الفولاذ الزاوي.

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج الاحتكار

برج الاحتكار، هو نوع شائع الاستخدام، مع مظهر جميل، تغطي مساحة صغيرة من 9 إلى 18 متر مربع، فعالة من حيث التكلفة، وتعتمد من قبل غالبية البناء.يُعتمد جسم البرج قسمًا أكثر معقولية، والذي يتم توصيله عن طريق محول قوي أو التداخل ((التوصيل المنزلق). لديها خصائص التثبيت السهل ويمكن أن تتكيف مع مجموعة متنوعة من الموقع الميدان المعقد.

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن



برج غاي 
يمتلك البرج المزدوج مظهرًا جديدًا، وتتم تعزيز أهم خصائصه باستخدام سلك الفولاذ المزدوج. البرج المزدوج هو نوع شائع من أبراج الاتصالات والتي هي اقتصادية وعملية.إنه أخف وزناً وأرخص من الآخرينإنه مناسب جداً للمناطق الجغرافية الواسعة.

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخنبرج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج الحراسة
برج المراقبة هو مبنى متعدد الوظائف يستخدم بشكل رئيسي لمراقبة البيئة المحيطة ويلعب دورا هاما في مجالات متعددة.تصميمها يؤكد على الانسجام والوحدة مع البيئة الطبيعية، وعادة ما يتم تنسيق النمط المعماري مع البيئة المحيطة. عادة ما تتكون أبراج المراقبة من أجسام الأبراج والمنصات والأبراج والسلالم ،مع هياكل مضغوطة ودائمة.

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج شجرة مخفي
برج الأشجار المخفية هو أيضا نوع من الأشجار الاصطناعية من برج الأشجار بيونيك، على قاعدة مثل واحدة حقيقية، بالإضافة إلى التصميم الدقيق، عندما وضعت بين الأشجار الحقيقية في منطقة مشاهدة المعالم السياحية،الحديقة والساحة، سيكون جزءا من الطبيعة.
الخصائص:
1هيكل رائع ومظهر رائع
2استقرار هيكلي قوي وعمر عمل طويل.
3مساحة صغيرة و تأثير اقتصادي كبير

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

برج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن

خدماتنا

شركة جيايو هي شركة مصنعة محترفة من أبراج الاتصالات ومعتمدة من قبل ISO9001. نحن ملتزمون بتوفير العملاء مع الحلول الأكثر تحسينا وأفضل برج الاتصالات.تم تصدير العديد من المنتجات إلى الولايات المتحدة، أوروبا و 55 مقاطعة أخرى.
نحن متخصصون في تصميم وتصنيع برج الفولاذ الزاوية، برج الفولاذ الأنابيب، برج الاحتكار، برج شجرة الصنوبر، برج رجل وبرج الحراسة.المختبرو إدارات مراقبة الجودة و التصبغ و أبراج الصلب

- نعمبرج اتصالات فولاذي زاوي ذو 3 أرجل ذاتية الدعم لمحطة قاعدة اتصالات 5G مع هيكل فولاذي مجلفن بالغمس الساخن



الأسئلة الشائعة

س: ما هي الـ MOQ المقبولة؟
ج: مقدارنا المقبول هو مجموعة واحدة. أي طلب تجريبي بكميات صغيرة موضع ترحيب.

س: ما هو وقت التسليم؟
ج: في غضون 25 يوما بعد استلام الودائع.

س: ما هو الموعد المسموح به للدفع؟
الجواب: ت.ت.ت.، إل.سي.، باي بال، ويسترن يونيون، .

س: هل يمكنك أن تفعل OEM بالنسبة لي؟
ج: نحن نقبل جميع طلبات OEM فقط اتصل بنا و أعطني تصميمك، وسوف نقدم لك أسعار معقولة.

س: متى يمكنني الحصول على الاقتباس؟
ج: نحن عادة ما نقوم باقتباسك خلال 24 ساعة بعد أن نتلقى استفسارك. إذا كنت عاجلا جدا للحصول على الاقتباس، يرجى الاتصال بنا أو أخبرنا عن طريق البريد، حتى نتمكن من النظر في أولوية استفسارك.

السؤال: هل برج الاتصال الخاص بك هو المعيار الهيكلي ANSI / TIA / EIA-222-G؟
ج: نعم.

السؤال:المعيار في الغلفنة بالغمس الساخن هو ASTM A 123/153؟
ج: نعم.

س: هل يمكن أن توفر كتاب حسابات؟
ج: نعم، ولكنك بحاجة لدفع ثمن دفتر الحسابات

س: كم مدة حياة منتجك؟
الجواب: 50 سنة.
هل هيكل البرج واحد؟
ج: لا، يمكننا تصميمها وإنتاجها حسب طلب العميل.

س: ما هي طريقة الدفع الخاصة بك؟
A:30% بواسطة T/T كإيداع، والرصيد بواسطة T/T أو L/C عند الرؤية.


إذا كنت بحاجة إليها، نحن نرحب بك 24 ساعة في اليوم!
