تفاصيل المنتج:
|
| المعيار: | ANSI / TIA-222-G-2005 | المواد: | زاوية فولاذية Q235B Q345B Q420 |
|---|---|---|---|
| إصدار الشهادات: | ISO9001:2008 SGS COC | معيار الجلفنة: | ASTM A123 / ISO 1461 |

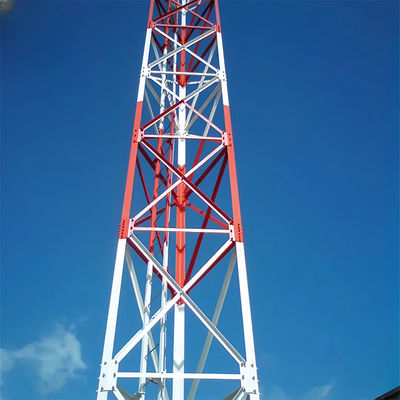

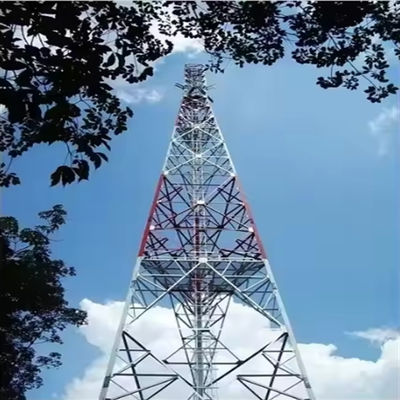

| اسم المنتج: | برج هوائي للاتصالات اللاسلكية مزود بثلاثة أرجل للاتصالات اللاسلكية وشبكة الإنترنت 5G | براغي وصواميل: | الصف 8.8/6.8/4.8 |
| الطول: | 5-200 م | سرعة الرياح: | 40-80 م/ث |
| الهيكل: | ثلاثة أرجل دعم | طول الحياة: | أكثر من 20 عاما |
| مكان مناسب: | المنطقة الحضرية/الريفية | نوع الهيكل: | الزاوي |
| نوع الاتصال: | اتصال الترباس | معالجة السطح: | تراجع الساخنة المجلفن |
| إبراز: | البرج الذي يدعم نفسه,برج فولاذي للاتصالات ذو 3 أرجل,برج 50 متر يدعم نفسه,3 legged telecommunication steel tower,50m self supporting tower |
||
| التصميم | ||
| 1قانون التصميم | إشارة إلى أن التأشيرة الإلكترونية (TIA/EIA-222-G/F) | |
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D | GB/T1591: Q345B، Q345C، Q3455D | |
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 235 | 355 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |
| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| الغلفان | ||
| 14معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 15معيار التصبغ للمسامير والمحار | ISO 1461 أو ASTM A153 | |
