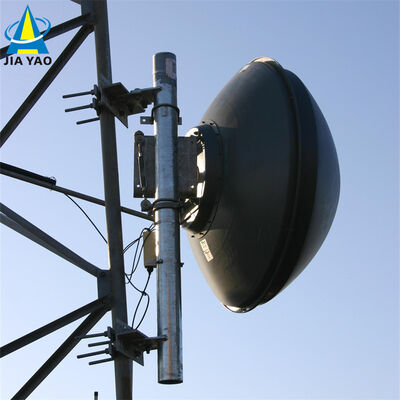

| معيار: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | إصدار الشهادات: | ISO9001:2008 SGS COC |
|---|---|---|---|
| معيار الجلفنة: | أستم A123 / إسو 1461 | المكسرات والمسامير: | الصف 8.8/6.8/4.8؛DIN7990، DIN931، DIN933؛ISO4032، ISO4034 |
| رقم الموديل: | 3 أرجل برج الزاوي | اسم المنتج: | زاوية الجلفنة الفولاذية ذات 3 أرجل للاتصالات السلكية واللاسلكية GSM راديو شعرية برج الدعم الذاتي للا |
| مادة: | زاوية الصلب Q235B Q355B Q420B | ارتفاع: | قابلة للتخصيص (عادة من 10 م إلى 60 م) |
| سرعة الرياح: | 300 كم/ساعة | لون: | قطعة من الجبن أو لون RAL ستاندرد، حسب الطلب |
| حياة: | أكثر من 20 عاما | بناء: | شعرية الصلب الزاوي |
| طلب: | الاتصالات السلكية واللاسلكية ونقل الطاقة والإذاعة | عدد الأرجل: | 3 |
| نوع الهيكل: | الزاوي | المعالجة السطحية: | تلوين |
| تحميل المنصة: | ما يصل إلى 3 منصات | سطح هود: | الجلفنة بالغمس الساخن |
| النوع الأساسي: | أساس خرساني | المعالجة السطحية: | الجلفنة بالغمس الساخن |
| نوع الاتصال: | انسحب | مقاومة التآكل: | ممتاز |
| نوع الهيكل: | شعرية الصلب الزاوي | الجلفنة: | تراجع الساخنة المجلفن |
| مكان قابل للتطبيق: | المنطقة الحضرية/الريفية | نوع العرض: | المصنع |
| سعة التحميل: | تحمل حمولة عالية | تحميل الهوائي: | ما يصل إلى 12 هوائيات |
| شكل القاعدة: | الثلاثي | نوع الأساس: | أساس خرساني |
| معيار الجلفنة: | أستم A123 / إسو 1461 | مقاومة الرياح: | مصممة للمناطق ذات الرياح العالية |
| تصميم | ||
| 1. كود التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| صلب إنشائي | ||
| 2. درجة | صلب طري | صلب عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | حتى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 235 | 355 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| مسامير وصواميل | ||
| 9. درجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 مسامير | ISO 898-1 | |
| 10.2 صواميل | ISO 898-2 | |
| 10.3 حلقات تثبيت | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 مسامير | DIN7990, DIN931, DIN933 | |
| 11.2 صواميل | ISO4032, ISO4034 | |
| 11.3 حلقات تثبيت | DIN7989, DIN127B, ISO7091 | |
| لحام | ||
| 12. طريقة | لحام القوس بالغاز الواقي CO2 ولحام القوس المغمور (SAW) | |
| 13. معيار | AWS D1.1 | |
| جلفنة | ||
| 14. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 15. معيار الجلفنة للمسامير والصواميل | ISO 1461 أو ASTM A153 | |

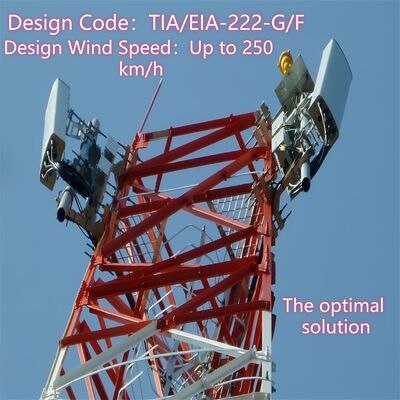

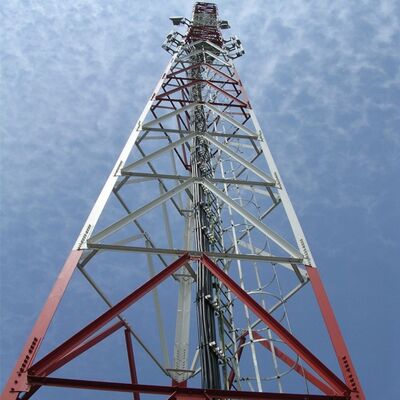

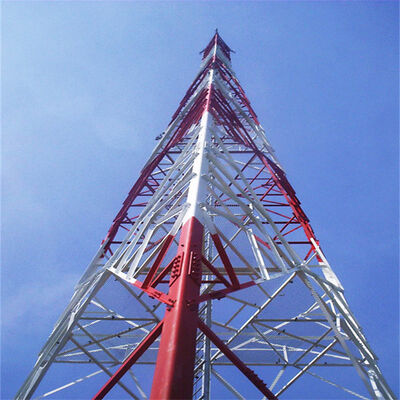

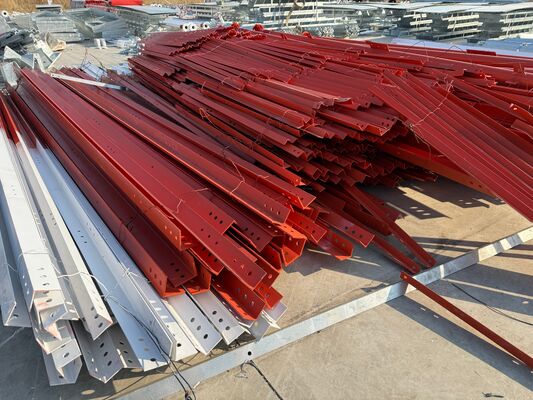

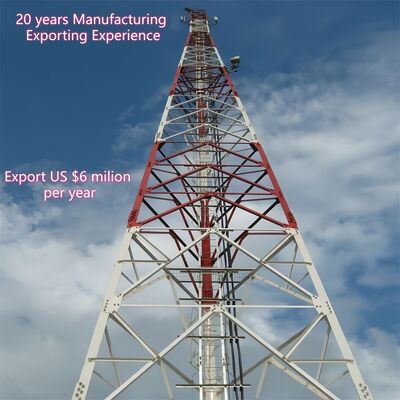

ما هو جسم برج الصلب الزاوي ذو الأرجل الثلاثة؟
جسم برج الصلب الزاوي ذو الأرجل الثلاثة هو الهيكل الأساسي الحامل للحمل للبرج، ويتميز بتكوين ثلاثي (شبيه بالهرم). يتكون من ثلاث أرجل فولاذية عمودية (أو أعمدة) متصلة في الأعلى، مع أعضاء ربط فولاذية زاوية إضافية تربط الأرجل على طول الارتفاع. عادة ما يتم تصنيعه من مقاطع فولاذية مجلفنة، ويتم تصميم الجسم لتحمل الأحمال الرأسية (مثل وزن الهوائيات والمعدات والبرج نفسه) والأحمال الأفقية (مثل الرياح أو الثلج أو القوى الزلزالية) بكفاءة. يوفر تصميمه الزاوي وإطاره الثلاثي استقرارًا استثنائيًا، حتى في الظروف البيئية القاسية، بينما يضمن الفولاذ المجلفن مقاومة التآكل والمتانة طويلة الأمد. يعمل الجسم كهيكل دعم أساسي لتركيب معدات الاتصالات أو نقل الطاقة أو المراقبة.
ما هي قدم برج الصلب الزاوي ذو الأرجل الثلاثة؟
تشير "قدم" برج الصلب الزاوي ذو الأرجل الثلاثة إلى الجزء السفلي من كل ساق عمودية، والذي يتصل بأساس البرج. إنه مكون حاسم مسؤول عن نقل الوزن الكامل للبرج وأحماله (المعدات، الرياح، إلخ) إلى الأساس الأساسي، مما يضمن تثبيت الهيكل بشكل آمن على الأرض. عادة ما يتم تصميم الأقدام بألواح توصيل أو مسامير أو نقاط تثبيت تتصل بإحكام بالأساس الخرساني أو المسلح. تم تصميم الأقدام، المصنوعة من الفولاذ المجلفن عالي القوة (متوافق مع جسم البرج)، لمقاومة قوى القص والشد والضغط، مما يمنع البرج من التحرك أو الانقلاب. تم تصميمها لتناسب الظروف الجيولوجية للموقع، مما يضمن التوافق مع الأساس لتحقيق أقصى قدر من الاستقرار.

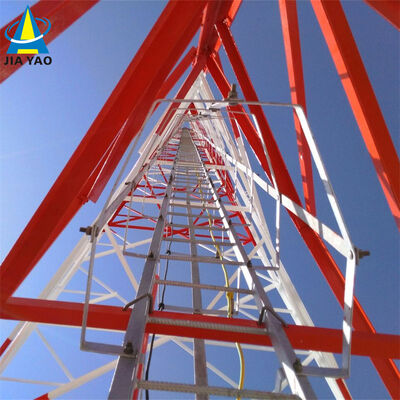

ما هي السلم وصينية الكابلات لبرج الصلب الزاوي ذو الأرجل الثلاثة؟
كيفية تركيب برج الصلب الزاوي ذو الأرجل الثلاثة؟
يتبع تركيب برج الصلب الزاوي ذو الأرجل الثلاثة عملية منهجية تركز على السلامة:
اختبار جلفنة برج الصلب الزاوي.
الجلفنة هي عملية حاسمة لأبراج الصلب الزاوي (مثل أبراج الصلب الزاوي ذو الأرجل الثلاثة)، لأنها توفر مقاومة للتآكل وتطيل عمر الخدمة الهيكلي في البيئات الخارجية القاسية (مثل التعرض للرياح والمطر والرطوبة والملوثات الصناعية). لضمان أن طلاء الجلفنة يلبي معايير الجودة ويعمل كما هو متوقع، يتم إجراء سلسلة من إجراءات الاختبار الصارمة. فيما يلي نظرة عامة مفصلة على اختبار الجلفنة لأبراج الصلب الزاوي:
1. الأهداف الأساسية لاختبار الجلفنة
الأهداف الرئيسية للاختبار هي التحقق من:
سمك الطلاء الكافي (لضمان حماية طويلة الأمد من التآكل).
توحيد التصاق طلاء الزنك (لمنع التقشر أو التفتت).
خلوه من العيوب (مثل الشقوق أو الثقوب أو البقع المكشوفة أو تراكم الزنك الزائد).
مقاومة التآكل (لتأكيد قدرة الطلاء على تحمل التدهور البيئي).
2. طرق الاختبار الرئيسية لأبراج الصلب الزاوي المجلفن
يتم إجراء الاختبار عادة في مرحلتين: بعد الجلفنة في المصنع (على مكونات فردية مثل الأرجل أو أعضاء الربط أو درجات السلم) وبعد التركيب (فحوصات نقطية على البرج المجمع). الطرق الأكثر شيوعًا تشمل:
أ. قياس سمك الطلاء
يؤثر سمك طلاء الزنك بشكل مباشر على مقاومة التآكل - الطبقة الرقيقة جدًا ستفشل مبكرًا، بينما قد يسبب السمك الزائد الهشاشة أو عدم ملاءمة المكونات.
معايير الاختبار: يتوافق مع المعايير الدولية مثل ASTM A123 (للجلفنة بالغمس الساخن للصلب الإنشائي) أو ISO 1461 (لطلاءات الجلفنة بالغمس الساخن على منتجات الحديد والصلب).
أدوات الاختبار:
مقياس سمك مغناطيسي: الطريقة غير المدمرة الأكثر استخدامًا. يقيس المسافة بين مسبار مغناطيسي وركيزة الفولاذ، ويحسب سمك الطلاء. يتم أخذ القياسات في نقاط متعددة (مثل 3-5 بقع لكل متر مربع) على كل مكون، مع التركيز على مناطق الإجهاد العالي (مثل وصلات الأرجل، ثقوب المسامير) والمناطق التي يصعب طلاؤها.
ميكرومتر (مدمر): للتحقق، قد يتم قطع جزء صغير من المكون، ويتم قياس سمك الطلاء مباشرة باستخدام ميكرومتر (يستخدم فقط للاختبار العيني، وليس للأجزاء النهائية).
معايير القبول: تتراوح السماكة الدنيا النموذجية من 85-120 ميكرومتر للمكونات الفولاذية الإنشائية، اعتمادًا على سمك الفولاذ والتطبيق (على سبيل المثال، قد تتطلب الأبراج في المناطق الساحلية أو الصناعية طلاءات أسمك).
ب. اختبار الالتصاق (قوة الترابط)
يمنع الرابط القوي بين طلاء الزنك وركيزة الفولاذ التقشر أثناء النقل أو التركيب أو التعرض للإجهاد الميكانيكي (مثل الاهتزاز الناجم عن الرياح).
اختبار الانحناء: يتم ثني عينة من الفولاذ المجلفن (مثل جزء من الصلب الزاوي) بزاوية 180 درجة حول محور (قطر مطابق لسمك الفولاذ). بعد الانحناء، يتم فحص الطلاء بحثًا عن الشقوق أو التقشر أو الانفصال عن الفولاذ. لا يُسمح بأي انفصال مرئي.
اختبار المطرقة: يتم ضرب الطلاء بمطرقة ثقيلة (عادة 0.5-1 كجم) بقوة في نقاط متعددة. لا ينبغي أن يتشقق الطلاء أو يتقشر أو يرتفع - يُسمح فقط بالخدوش الطفيفة (دون كشف ركيزة الفولاذ).
اختبار السكين: يتم استخدام سكين حاد غير مسنن لعمل قطع متقاطع (نمط شبكي) في الطلاء. يتم وضع شريط لاصق فوق القطع وإزالته بسرعة؛ يُسمح بحد أدنى من إزالة الطلاء (إن وجدت).
ج. الفحص البصري وفحص عيوب السطح
يحدد الفحص البصري العيوب الواضحة التي تضر بسلامة الطلاء.
الإجراء: افحص كل مكون مجلفن (والبرج المجمع) بالعين المجردة أو عدسة مكبرة (تكبير 10x) بحثًا عن:
بقع مكشوفة (فولاذ مكشوف)، ثقوب، أو ثقوب دقيقة.
شقوق، بثور، أو تراكم زنك غير متساوٍ (مثل "جريان" أو "قطرات" من الجلفنة غير السليمة).
تلوث (مثل الزيت أو الأوساخ أو طبقات الأكسيد تحت الطلاء).
معايير القبول: لا ينبغي رؤية أي فولاذ مكشوف؛ تُقبل العيوب السطحية الطفيفة (مثل عقيدات الزنك الصغيرة) إذا لم تؤثر على ملاءمة المكون أو الأداء الهيكلي.
د. اختبار مقاومة التآكل
يتحقق هذا من قدرة الطلاء على مقاومة الصدأ والتدهور بمرور الوقت.
اختبار رش الملح (الضباب): اختبار تآكل معجل شائع (وفقًا لـ ASTM B117 أو ISO 9227). توضع عينات مجلفنة في غرفة يتم فيها رش ضباب مستمر من كلوريد الصوديوم (ماء مالح) بنسبة 5% عند درجة حرارة مضبوطة (35 درجة مئوية). يتم فحص العينات بشكل دوري (مثل بعد 24، 48، 100، أو 500 ساعة) بحثًا عن علامات الصدأ الأحمر (تآكل الفولاذ) أو الصدأ الأبيض (أكسدة الزنك).
القبول: بالنسبة للأبراج الإنشائية، يجب أن تقاوم الطلاء الصدأ الأحمر لمدة 100-500 ساعة على الأقل (اعتمادًا على بيئة التطبيق). الصدأ الأبيض (طبقة أكسيد الزنك مؤقتة) أمر طبيعي ولا يشير إلى فشل، ولكنه لا ينبغي أن ينتشر بشكل مفرط.
اختبار التعرض الميداني: يتضمن الاختبار طويل الأمد تركيب مكونات عينية في البيئة المقصودة للبرج (مثل المناطق الساحلية أو الصحراوية أو الصناعية) ومراقبة التآكل على مدى أشهر أو سنوات. هذا يؤكد الأداء في العالم الحقيقي.
هـ. تحليل التركيب الكيميائي (اختياري)
لضمان أن طلاء الزنك يلبي معايير النقاء، قد يتم إجراء تحليل كيميائي لحمام الجلفنة أو عينات الطلاء.
طريقة الاختبار: التحليل الطيفي للامتصاص الذري (AAS) أو فلورية الأشعة السينية (XRF) لقياس محتوى الزنك (عادةً ما يكون زنك نقي بنسبة ≥98% للجلفنة بالغمس الساخن) والكشف عن الشوائب (مثل الرصاص والحديد) التي يمكن أن تقلل من جودة الطلاء.
3. معايير الاختبار والامتثال
يجب أن يلتزم اختبار الجلفنة لأبراج الصلب الزاوي بمعايير الصناعة المحددة لضمان الاتساق والموثوقية:
معايير ASTM: ASTM A123 (الجلفنة بالغمس الساخن)، ASTM B117 (اختبار رش الملح)، ASTM A817 (الفولاذ المجلفن لأبراج النقل).
معايير ISO: ISO 1461 (طلاءات مجلفنة)، ISO 9227 (اختبار رش الملح).
المعايير المحلية/الصناعية المحددة: بالنسبة لأبراج الاتصالات أو نقل الطاقة، قد يتم وضع متطلبات إضافية من قبل الهيئات التنظيمية (مثل IEEE للبنية التحتية للطاقة، ITU لأبراج الاتصالات) أو مواصفات المشروع.
4. الاختبار بعد التركيب
بعد تجميع البرج وتركيبه، يتم إجراء فحوصات نقطية للتأكد من أن طلاء الجلفنة لم يتضرر أثناء النقل أو الرفع أو التجميع:
إعادة قياس سمك الطلاء عند الوصلات الحرجة (مثل وصلات الأرجل بالأساس، وصلات السلم).
فحص الخدوش أو الانبعاجات أو التآكلات التي قد تكون كشفت ركيزة الفولاذ (لمسها بطلاء غني بالزنك إذا كان الضرر طفيفًا).
التحقق من أن ثقوب المسامير ونقاط التوصيل (مناطق التآكل العالية) تحتفظ بسمك طلاء كافٍ.
ملخص
اختبار الجلفنة لأبراج الصلب الزاوي هو عملية شاملة تركز على السماكة والالتصاق وجودة السطح ومقاومة التآكل. من خلال الالتزام بالمعايير الصارمة وإجراء اختبارات المصنع والموقع، يتم ضمان سلامة طلاء الزنك، مما يمكّن البرج من تحمل الظروف البيئية القاسية وتقديم موثوقية طويلة الأمد في الاتصالات ونقل الطاقة وغيرها من تطبيقات البنية التحتية.
الرجاء النقر هنا لمزيد من المعلومات!!!!!!
الرجاء النقر هنا لمزيد من المعلومات!!!!!!
أنواع المنتجات المخصصة والميزة
برج أحادي، هو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية الإنشاءات. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال مسامير عالية القوة أو تداخل (اتصال انزلاقي). يتميز بسهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من المواقع الميدانية المعقدة.
