| معيار: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | إصدار الشهادات: | ISO9001:2008 SGS COC |
|---|---|---|---|
| معيار الجلفنة: | أستم A123 / إسو 1461 | المكسرات والمسامير: | الصف 8.8/6.8/4.8؛DIN7990، DIN931، DIN933؛ISO4032، ISO4034 |
| رقم الموديل: | 3 أرجل برج الزاوي | اسم المنتج: | برج اتصالات بزاوية 3 أرجل من الفولاذ المجلفن 30 مترًا مضاد للصدأ 5G إشارة تغطية حضرية خارجية |
| مادة: | زاوية الصلب Q235B Q355B Q420B | ارتفاع: | قابلة للتخصيص (عادة من 10 م إلى 60 م) |
| سرعة الرياح: | 300 كم/ساعة | لون: | قطعة من الجبن أو لون RAL ستاندرد، حسب الطلب |
| حياة: | أكثر من 20 عاما | بناء: | شعرية الصلب الزاوي |
| طلب: | الاتصالات السلكية واللاسلكية ونقل الطاقة والإذاعة | عدد الأرجل: | 3 |
| نوع الهيكل: | الزاوي | المعالجة السطحية: | تلوين |
| تحميل المنصة: | ما يصل إلى 3 منصات | سطح هود: | الجلفنة بالغمس الساخن |
| النوع الأساسي: | قاعدة خرسانية | المعالجة السطحية: | الجلفنة بالغمس الساخن |
| نوع الاتصال: | انسحب | مقاومة التآكل: | ممتاز |
| نوع الهيكل: | شعرية الصلب الزاوي | الجلفنة: | الساخنة تراجع المجلفن |
| مكان قابل للتطبيق: | المنطقة الحضرية/الريفية | نوع العرض: | الشركة المصنعة |
| سعة التحميل: | تحمل حمولة عالية | تحميل الهوائي: | ما يصل إلى 12 هوائيات |
| شكل القاعدة: | الثلاثي | نوع الأساس: | قاعدة خرسانية |
| معيار الجلفنة: | أستم A123 / إسو 1461 | مقاومة الرياح: | مصممة للمناطق ذات الرياح العالية |
| التصميم | ||
| 1قانون التصميم | ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 | |
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D | GB/T1591: Q355B، Q355C، Q355D | |
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 235 | 355 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |
| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| الغلفان | ||
| 14معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 15معيار التصبغ للمسامير والمحار | ISO 1461 أو ASTM A153 | |

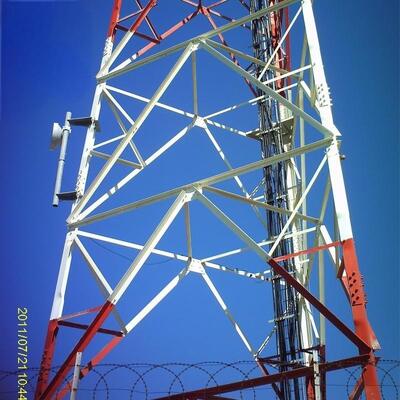

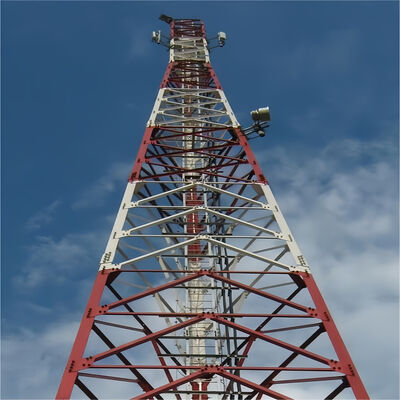

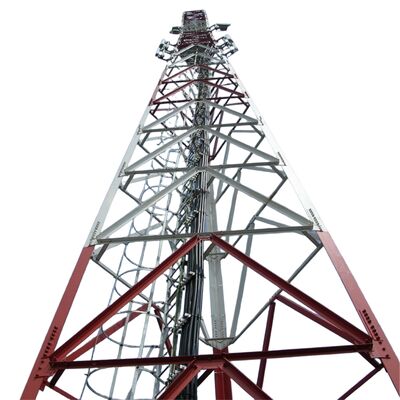

ما هو برج الفولاذ الزاوي ذو 3 أرجل؟
جسم برج فولاذي زاوي ذو 3 أرجل هو هيكل المحمل الأساسي للبرج ، ويتميز بتكوين مثلثي (شبه هرم).يتكون من ثلاثة أرجل الفولاذ الرأسية (أو الأعمدة) متصلة في الجزء العلوي، مع عناصر اتصال فولاذية زاوية إضافية تربط الساقين في جميع أنحاء الارتفاع.تم تصميم الجسم ليتحمل بشكل فعال كلا الحملين الرأسيين (eعلى سبيل المثال، وزن الهوائيات والمعدات والبرج نفسه) والحملات الأفقية (على سبيل المثال، الرياح أو الثلوج أو القوى الزلزالية).حتى في ظروف بيئية قاسية، في حين أن الفولاذ المعلب يضمن مقاومة التآكل والمتانة طويلة الأجل.أو معدات المراقبة.
ما هو برج الفولاذ الزاوي ذو 3 أرجل؟

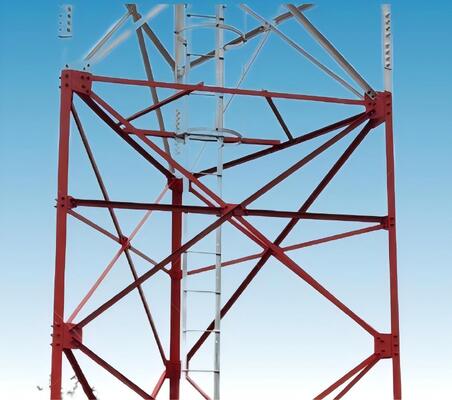

يشير "قدم" برج فولاذي زاوي ذو 3 أرجل إلى الجزء الأساسي لكل ساق عمودية ، والتي تتفاعل مع أساس البرج.وهو عنصر حاسم مسؤول عن نقل الوزن الكامل للبرج وحملاته (المعدات، الرياح، الخ) إلى الأساس الأساسي، وضمان الهيكل هو مرسومة بشكل آمن إلى الأرض.أو نقاط مرساة تلتصق بقوة بالأساس الخرساني أو المعززالمصنوعة من الصلب المعالج عالية المقاومة (متسقة مع جسم البرج) ، وقد تم تصميم القدم لمقاومة القطع، والتوتر، والضغوط القوى،لمنع البرج من الانتقال أو الانهياريتم تصميمها وفقًا للظروف الجيولوجية للموقع ، مما يضمن التوافق مع الأساس للحصول على أقصى قدر من الاستقرار.

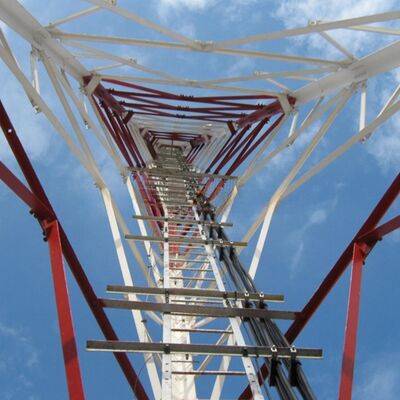

ما هو السلم و سلة الكابلات من برج الفولاذ الزاوي ذو 3 أرجل؟
كيفية تركيب برج فولاذي زاوي ذو 3 أرجل؟
ويتبع تركيب برج فولاذي زاوي ذو ثلاث أرجل عملية منهجية تركز على السلامة:
الغلفانيزة هي عملية حاسمة للأبراج الفولاذية الزاوية (مثل أبراج الفولاذ الزاوية ذات الأرجل الثلاث) ، لأنها توفر مقاومة للتآكل وتطيل عمر الخدمة للبنية في الهواء الطلق ،البيئات القاسيةللتأكد من أن الطلاء المعلب يلبي معايير الجودة ويتمتع بأداء كما هو مقصود ،يتم إجراء سلسلة من إجراءات الاختبار الصارمةوفيما يلي نظرة عامة مفصلة عن اختبار الغلفانيزة للأبراج الفولاذية الزاوية:
1الأهداف الأساسية لاختبار الغلفان
الهدف الرئيسي من الاختبار هو التحقق من:
سمك الطلاء الكافي (لضمان الحماية من التآكل على المدى الطويل).
توحيد وارتباط طبقة الزنك (منع القشرة أو التقشير).
خالية من العيوب (مثل الشقوق والجحور والبقع العارية أو تراكم الزنك الزائد).
مقاومة التآكل (لتأكيد أن الطلاء يمكن أن يتحمل تدهور البيئة).
2أساليب الاختبار الرئيسية للأبراج الفولاذية الزاوية المعالم
يتم إجراء الاختبار عادة في مرحلتين: بعد التصنيع المصنع (على المكونات الفردية مثل الساقين، وأعضاء الاتصال،أو درجات السلالم) وبعد التثبيت (التحقق المفاجئ في البرج المجمّع)وتشمل الطرق الأكثر شيوعًا:
A. قياس سمك الطلاء
سمك طلاء الزنك يؤثر بشكل مباشر على مقاومة التآكل، حيث أن طبقة رقيقة جدًا ستفشل قبل الأوان، في حين أن السماكة الزائدة قد تسبب الهشاشة أو عدم تناسب المكونات.
معايير الاختبار: تتوافق مع المعايير الدولية مثل ASTM A123 (للتصلب الساخن للصلب الهيكلي) أو ISO 1461 (للتصلب الساخن للطلاءات على المواد الحديدية والصلبية).
أدوات الاختبار:
مقياس السُمك المغناطيسي: الطريقة غير المدمرة الأكثر استخدامًا. يقيس المسافة بين المسبار المغناطيسي والقاعدة الفولاذية ، ويحسب سمك الطلاء.يتم إجراء القياسات في نقاط متعددة (eعلى سبيل المثال، 3 ٪ 5 بقع لكل متر مربع) على كل عنصر، مع التركيز على المناطق عالية الإجهاد (على سبيل المثال، مفاصل الساق، ثقوب المسامير) والمناطق الصعبة لتغطية.
ميكروميتر (تدميري): للتحقق ، يمكن قطع جزء صغير من المكون ، ويتم قياس سمك الطلاء مباشرة بميكروميتر (يتم استخدامه فقط لاختبار العينات ،قطع غير منتهية).
معايير القبول: تتراوح الحد الأدنى من سمك 85 ‰ 120 μm (ميكرومتر) للمكونات الهيكلية من الفولاذ ، اعتمادًا على سمك الفولاذ وتطبيقه (على سبيل المثال ،البرج في المناطق الساحلية أو الصناعية قد تتطلب طبقة سميكة).
B. اختبار الالتصاق (قوة الرابطة)
يمنع الربط القوي بين طبقة الزنك والقاعدة الفولاذية من القشرة أثناء النقل أو التثبيت أو التعرض للضغوط الميكانيكية (على سبيل المثال ، الاهتزاز الناجم عن الرياح).
اختبار الانحناء: يتم ثني عينة من الفولاذ المغلف (على سبيل المثال، قسم من الفولاذ الزاوي) بـ 180 درجة حول القضيب (قطر يطابق سمك الفولاذ). بعد الانحناء ، يتم تقسيم الصلب إلى قطر.يتم فحص الطلاء على وجود شقوق، أو الفصل عن الصلب. لا يمكن قبول أي انفصال مرئي.
اختبار المطرقة: يتم ضرب المطرقة المثقلة (عادة 0.5 ٪ 1 كجم) بقوة على الطلاء في نقاط متعددة. يجب ألا يتم تكسير الطلاء أو قشرته ،أو رفع فقط التدفقات الطفيفة (دون تعريض الركيزة الصلبة).
اختبار السكين: يتم استخدام سكين حاد غير مسدس لإجراء قطع متقاطع (نمط الشبكة) في الطلاء. يتم تطبيق شريط لاصق على القطع ويتم خلعه بسرعة.الحد الأدنى من إزالة الطلاء (إن وجد) مسموح به.
ج - التفتيش البصري لعيوب السطح
التفتيش البصري يحدد عيوب واضحة تهدد سلامة الطلاء.
الإجراء: فحص كل مكون صلب (والبرج المجمّع) بالعين المجردة أو بزجاج تكبير (تكبير 10 أضعاف):
بقع عارية (فولاذ مكشوف) ، حفر أو ثقوب.
الشقوق أو البثور أو تراكم الزنك غير المتكافئ (مثل "الرحلات" أو "القطرات" من الغلفان غير السليم).
التلوث (على سبيل المثال، زيت أو قذارة أو طبقات أكسيد تحت الطلاء).
معايير القبول: لا ينبغي أن يكون أي فولاذ عاري مرئيًا؛ يتم قبول حالات عدم انتظام سطحية طفيفة (مثل عقدات الزنك الصغيرة) إذا لم تؤثر على تناسب المكون أو الأداء الهيكلي.
D. اختبار مقاومة التآكل
هذا يثبت قدرة الطلاء على مقاومة الصدأ والتدهور بمرور الوقت.
اختبار رذاذ الملح (الضباب): اختبار تآكل متسارع شائع (حسب ASTM B117 أو ISO 9227).يتم وضع العينات المصنعة في غرفة حيث يتم رش ضباب مستمر من 5٪ من كلوريد الصوديوم (المياه المالحة) في درجة حرارة خاضعة للرقابة (35 درجة مئوية)يتم فحص العينات بشكل دوري (على سبيل المثال، بعد 24، 48، 100 أو 500 ساعة) لاكتشاف علامات الصدأ الأحمر (تآكل الصلب) أو الصدأ الأبيض (أكسدة الزنك).
القبول: بالنسبة للأبراج الهيكلية ، يجب أن يقاوم الطلاء الصدأ الأحمر لمدة لا تقل عن 100-500 ساعة (اعتماداً على بيئة التطبيق).الصدأ الأبيض (طبقة مؤقتة من أكسيد الزنك) طبيعي ولا يشير إلى فشل، ولكن لا ينبغي أن تنتشر بشكل مفرط.
اختبار التعرض الميداني: يتضمن الاختبار على المدى الطويل تركيب مكونات العينة في البيئة المقصودة للبرج (على سبيل المثال ، الساحلية ، الصحراء ،أو المناطق الصناعية) ومراقبة التآكل على مدى أشهر أو سنواتهذا يؤكد أداء العالم الحقيقي.
E. تحليل التكوين الكيميائي (اختياري)
للتأكد من أن طلاء الزنك يلبي معايير النقاء، يمكن إجراء تحليل كيميائي على حمام الغزل أو عينات الطلاء.
طريقة الاختبار: طيف امتصاص ذري (AAS) أو فلوريسانس الأشعة السينية (XRF) لقياس محتوى الزنك (عادة ≥ 98٪ من الزنك النقي للزجاجات الساخنة) واكتشاف الشوائب (مثل الرصاص ،الحديد) التي يمكن أن تقلل من جودة الطلاء.
3معايير الاختبار والامتثال
يجب أن يلتزم اختبار التصلب للأبراج الفولاذية الزاوية بالمعايير الخاصة بالصناعة لضمان الاتساق والموثوقية:
معايير ASTM: ASTM A123 (التصلب الساخن) ، ASTM B117 (اختبار رذاذ الملح) ، ASTM A817 (الصلب المصقول لأبراج النقل).
معايير ISO: ISO 1461 (طلاءات مصقولة) ، ISO 9227 (اختبار رش الملح).
المعايير المحلية / الصناعية المحددة: بالنسبة لأبراج الاتصالات أو إرسال الطاقة ، قد تضع الهيئات التنظيمية متطلبات إضافية (مثل IEEE للبنية التحتية للطاقة ،الاتحاد الدولي للاتصالات) أو مواصفات المشروع.
4اختبار ما بعد التثبيت
بعد تجميع البرج وتثبيته ، يتم إجراء فحوصات موقعية للتأكد من أن الطلاء المعلب لم يتضرر أثناء النقل أو الرفع أو التجميع:
إعادة قياس سمك الطلاء في المفاصل الحرجة (على سبيل المثال، اتصالات الساق إلى الأساس، مصالح السلالم).
تحقق من وجود خدوش أو دقات أو خدوش قد تكون قد كشفت القاعدة الفولاذية (تعديل الطلاء الغني بالزنك إذا كان الضرر طفيفًا).
تحقق من أن ثقوب المسامير ونقاط الاتصال (مناطق الارتداء العالي) تحتفظ بسماكة الطلاء الكافية.
ملخص
اختبار الغلاف الكهربائي لأبراج الصلب الزاوية هو عملية شاملة تركز على السماكة والتماسك وجودة السطح ومقاومة التآكل.من خلال الالتزام بمعايير صارمة وإجراء اختبارات في المصنع وفي الموقع، يتم ضمان سلامة طبقة الزنك، مما يتيح للبرج مقاومة الظروف البيئية القاسية وتوفير موثوقية طويلة الأجل في الاتصالات والإرسال الكهربائي،وتطبيقات البنية التحتية الأخرى.
الرجاء النقر هنا لمزيد من المعلومات!!!!!!
الرجاء النقر هنا لمزيد من المعلومات!!!!!!
أنواع المنتجات المخصصة والفائدة
برج الاحتكار، هو نوع شائع الاستخدام، مع مظهر جميل، تغطي مساحة صغيرة من 9 إلى 18 متر مربع، فعالة من حيث التكلفة، وتعتمد من قبل غالبية البناء.يُعتمد جسم البرج قسمًا أكثر معقولية، والذي يتم توصيله عن طريق محول قوي أو التداخل ((التوصيل المنزلق). لديها خصائص التثبيت السهل ويمكن أن تتكيف مع مجموعة متنوعة من الموقع الميدان المعقد.
