| معيار: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | إصدار الشهادات: | ISO9001:2008 SGS COC |
|---|---|---|---|
| معيار الجلفنة: | أستم A123 / إسو 1461 | المكسرات والمسامير: | الصف 8.8/6.8/4.8؛DIN7990، DIN931، DIN933؛ISO4032، ISO4034 |

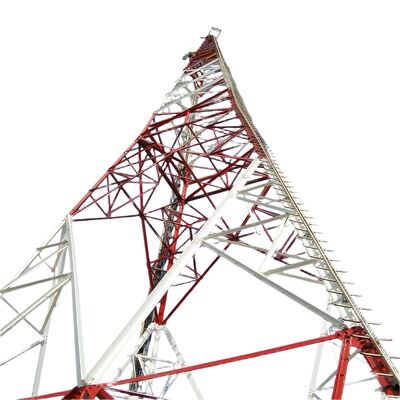

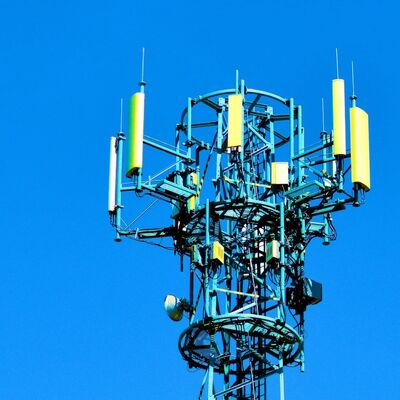

| رقم الموديل: | 3 أرجل برج الزاوي | اسم المنتج: | برج اتصالات بزاوية 3 أرجل من الفولاذ المجلفن 30 مترًا مضاد للصدأ 5G إشارة تغطية حضرية خارجية |
| مادة: | زاوية الصلب Q235B Q355B Q420B | ارتفاع: | قابلة للتخصيص (عادة من 10 م إلى 60 م) |
| سرعة الرياح: | 0-180 كم/ساعة | لون: | قطعة من الجبن أو لون RAL ستاندرد، حسب الطلب |
| حياة: | أكثر من 25 سنة | بناء: | شعرية الصلب الزاوي |
| طلب: | الاتصالات السلكية واللاسلكية ونقل الطاقة والإذاعة | عدد الأرجل: | 3 |
| نوع الهيكل: | الزاوي | المعالجة السطحية: | تلوين |
| تحميل المنصة: | ما يصل إلى 3 منصات | سطح هود: | الجلفنة بالغمس الساخن |
| النوع الأساسي: | قاعدة خرسانية | المعالجة السطحية: | الجلفنة بالغمس الساخن |
| نوع الاتصال: | انسحب | مقاومة التآكل: | ممتاز |
| نوع الهيكل: | شعرية الصلب الزاوي | الجلفنة: | الساخنة تراجع المجلفن |
| مكان قابل للتطبيق: | المنطقة الحضرية/الريفية | نوع العرض: | الشركة المصنعة |
| سعة التحميل: | تحمل حمولة عالية | تحميل الهوائي: | ما يصل إلى 12 هوائيات |
| شكل القاعدة: | الثلاثي | نوع الأساس: | قاعدة خرسانية |
| معيار الجلفنة: | أستم A123 / إسو 1461 | مقاومة الرياح: | مصممة للمناطق ذات الرياح العالية |
| إبراز: | برج اتصالات فولاذي مجلفن ثلاثي الأرجل,برج اتصالات خارجي لإشارات الجيل الرابع (4G),برج تغطية حضرية من الفولاذ الزاوي,outdoor 4G signal communication tower,angular steel urban coverage tower |
||
| تصميم | ||

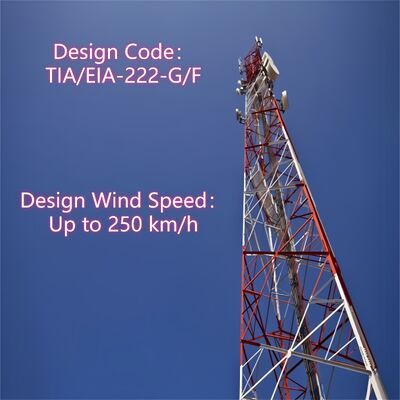

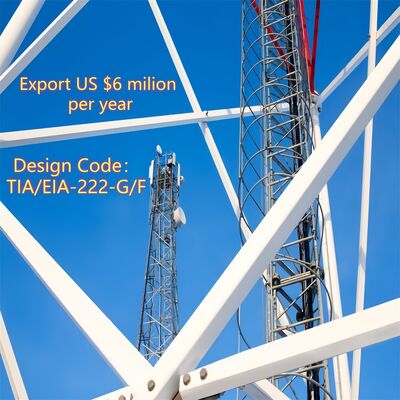

| 1. كود التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| فولاذ الهيكل | ||
| 2. الدرجة | الفولاذ الطري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (ميجا باسكال) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (ميجا باسكال) | 235 | 355 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة التأثير KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | الدرجة 4.8، 6.8، 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الغسالات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الغسالات | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون واللحام بالقوس المغمور (SAW) | |

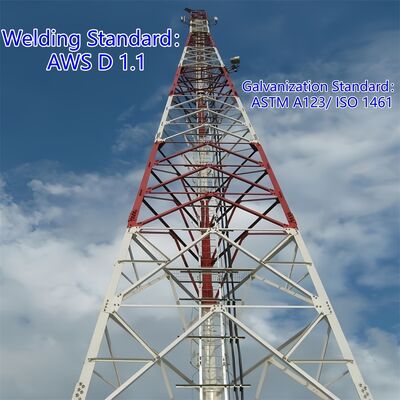

| 13. المعيار | AWS D1.1 | |
| الجلفنة | ||
| 14. معيار جلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 15. معيار جلفنة البراغي والصواميل | ISO 1461 أو ASTM A153 | |

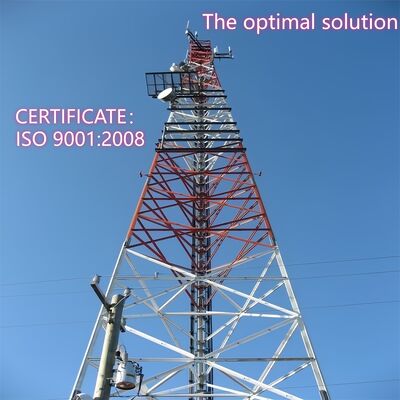

ما هو جسم البرج الفولاذي الزاوي ثلاثي الأرجل؟
جسم البرج الفولاذي الزاوي ثلاثي الأرجل هو الهيكل الحامل للحمل الأساسي للبرج، ويتميز بتكوين مثلث (يشبه الهرم). يتكون من ثلاثة أرجل فولاذية رأسية (أو أعمدة) متصلة في الأعلى، مع أعضاء توصيل فولاذية زاوية إضافية تربط الأرجل في جميع أنحاء الارتفاع. عادة ما يتم تصنيعه من مقاطع فولاذية مجلفنة، وقد تم تصميم الجسم لتحمل الأحمال الرأسية (مثل وزن الهوائيات والمعدات والبرج نفسه) والأحمال الأفقية (مثل الرياح أو الثلج أو القوى الزلزالية) بكفاءة. يوفر تصميمه الزاوي وإطاره المثلث ثباتًا استثنائيًا، حتى في الظروف البيئية القاسية، بينما يضمن الفولاذ المجلفن مقاومة التآكل والمتانة على المدى الطويل. يعمل الجسم كبنية الدعم الأساسية لتركيب معدات الاتصالات أو نقل الطاقة أو المراقبة.

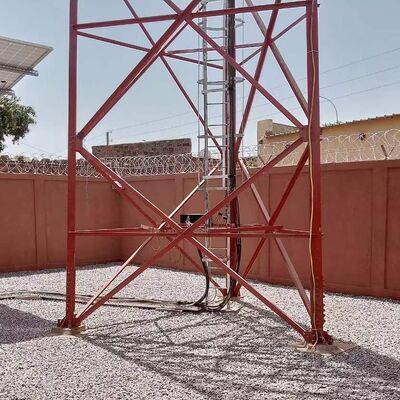

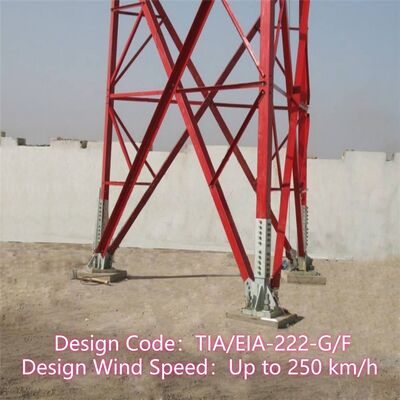

ما هي قدم البرج الفولاذي الزاوي ثلاثي الأرجل؟
تشير "قدم" البرج الفولاذي الزاوي ثلاثي الأرجل إلى الجزء الأساسي من كل ساق رأسية، والذي يتفاعل مع أساس البرج. إنه مكون حاسم مسؤول عن نقل الوزن الكامل للبرج وأحماله (المعدات والرياح وما إلى ذلك) إلى الأساس الأساسي، مما يضمن تثبيت الهيكل بشكل آمن على الأرض. عادة ما يتم تصميم الأقدام بألواح توصيل أو مسامير أو نقاط تثبيت تتصل بقوة بالخرسانة أو الأساس المسلح. تم تصميم الأقدام المصنوعة من الفولاذ المجلفن عالي القوة (بما يتوافق مع جسم البرج) لمقاومة قوى القص والشد والضغط، مما يمنع البرج من التحرك أو الانهيار. تم تصميمها خصيصًا لتناسب الظروف الجيولوجية للموقع، مما يضمن التوافق مع الأساس لتحقيق أقصى قدر من الاستقرار.
ما هو السلم وصينية الكابلات للبرج الفولاذي الزاوي ثلاثي الأرجل؟
كيفية تركيب برج فولاذي زاوي ثلاثي الأرجل؟
يتبع تركيب برج فولاذي زاوي ثلاثي الأرجل عملية منهجية تركز على السلامة:
الجلفنة هي عملية حاسمة للأبراج الفولاذية الزاوية (مثل الأبراج الفولاذية الزاوية ثلاثية الأرجل)، لأنها توفر مقاومة للتآكل وتطيل عمر خدمة الهيكل في البيئات الخارجية القاسية (مثل التعرض للرياح والأمطار والرطوبة والملوثات الصناعية). لضمان أن طلاء الجلفنة يفي بمعايير الجودة ويعمل على النحو المنشود، يتم إجراء سلسلة من إجراءات الاختبار الصارمة. فيما يلي نظرة عامة مفصلة على اختبار الجلفنة للأبراج الفولاذية الزاوية:
1. الأهداف الأساسية لاختبار الجلفنة
الأهداف الأساسية للاختبار هي التحقق من:
سمك الطلاء الكافي (لضمان الحماية من التآكل على المدى الطويل).
توحيد والتصاق طلاء الزنك (لمنع التقشير أو التقشر).
الخلو من العيوب (مثل الشقوق أو الحفر أو البقع العارية أو تراكم الزنك الزائد).
مقاومة التآكل (للتأكد من أن الطلاء يمكنه تحمل التدهور البيئي).
2. طرق الاختبار الرئيسية للأبراج الفولاذية الزاوية المجلفنة
عادة ما يتم إجراء الاختبار على مرحلتين: بعد الجلفنة في المصنع (على المكونات الفردية مثل الأرجل أو أعضاء التوصيل أو درجات السلم) وبعد التركيب (الفحوصات الموضعية على البرج المجمع). تشمل الطرق الأكثر شيوعًا:
أ. قياس سمك الطلاء
يؤثر سمك طلاء الزنك بشكل مباشر على مقاومة التآكل - ستفشل الطبقة الرقيقة جدًا قبل الأوان، بينما قد يتسبب السمك الزائد في الهشاشة أو عدم ملاءمة المكونات.
معايير الاختبار: تتوافق مع المعايير الدولية مثل ASTM A123 (للجلفنة بالغمر الساخن للفولاذ الهيكلي) أو ISO 1461 (لطلاءات الجلفنة بالغمر الساخن على منتجات الحديد والصلب).
أدوات الاختبار:
مقياس سمك مغناطيسي: الطريقة غير المدمرة الأكثر استخدامًا. يقيس المسافة بين مسبار مغناطيسي والركيزة الفولاذية، مما يحسب سمك الطلاء. يتم أخذ القياسات في نقاط متعددة (مثل 3-5 بقع لكل متر مربع) على كل مكون، مع التركيز على المناطق عالية الإجهاد (مثل وصلات الأرجل، وفتحات البراغي) والمناطق التي يصعب طلائها.
ميكرومتر (مدمر): للتحقق، قد يتم قطع جزء صغير من المكون، ويتم قياس سمك الطلاء مباشرة باستخدام ميكرومتر (يستخدم فقط لاختبار العينات، وليس الأجزاء النهائية).
معايير القبول: يتراوح الحد الأدنى للسمك النموذجي من 85 إلى 120 ميكرومتر (ميكرومتر) لمكونات الفولاذ الهيكلي، اعتمادًا على سمك الفولاذ والتطبيق (مثل الأبراج في المناطق الساحلية أو الصناعية قد تتطلب طلاءات أكثر سمكًا).
ب. اختبار الالتصاق (قوة الترابط)
يمنع الترابط القوي بين طلاء الزنك والركيزة الفولاذية التقشير أثناء النقل أو التركيب أو التعرض للإجهاد الميكانيكي (مثل الاهتزاز الناتج عن الرياح).
اختبار الانحناء: يتم ثني عينة من الفولاذ المجلفن (مثل جزء من الفولاذ الزاوي) بزاوية 180 درجة حول مغزل (قطره يطابق سمك الفولاذ). بعد الانحناء، يتم فحص الطلاء بحثًا عن الشقوق أو التقشر أو الانفصال عن الفولاذ. لا يُسمح بأي انفصال مرئي.
اختبار المطرقة: يتم ضرب مطرقة مرجحة (عادةً 0.5-1 كجم) بقوة على الطلاء في نقاط متعددة. يجب ألا يتشقق الطلاء أو يتقشر أو يرتفع - لا يُسمح إلا بالانبعاجات الطفيفة (دون تعريض الركيزة الفولاذية).
اختبار السكين: يتم استخدام سكين حاد غير مسنن لعمل قطع متقاطع (نمط شبكي) في الطلاء. يتم وضع شريط لاصق فوق القطع وتقشيره بسرعة؛ يُسمح بإزالة طلاء قليلة (إن وجدت).
ج. الفحص البصري وفحص عيوب السطح
يحدد الفحص البصري العيوب الواضحة التي تعرض سلامة الطلاء للخطر.
الإجراء: افحص كل مكون مجلفن (والبرج المجمع) بالعين المجردة أو عدسة مكبرة (تكبير 10x) من أجل:
البقع العارية (الفولاذ المكشوف)، الحفر، أو الثقوب.
الشقوق أو البثور أو تراكم الزنك غير المتكافئ (مثل "الخطوط" أو "القطرات" من الجلفنة غير الصحيحة).
التلوث (مثل الزيت أو الأوساخ أو طبقات الأكسيد تحت الطلاء).
معايير القبول: يجب ألا يكون الفولاذ العاري مرئيًا؛ تعتبر المخالفات السطحية الطفيفة (مثل العقد الزنك الصغيرة) مقبولة إذا لم تؤثر على ملاءمة المكون أو الأداء الهيكلي.
د. اختبار مقاومة التآكل
يتحقق هذا من قدرة الطلاء على مقاومة الصدأ والتدهور بمرور الوقت.
اختبار الرش (الضباب) الملحي: اختبار تآكل متسارع شائع (لكل ASTM B117 أو ISO 9227). يتم وضع عينات مجلفنة في غرفة حيث يتم رش رذاذ مستمر من كلوريد الصوديوم (ماء مالح) بنسبة 5٪ عند درجة حرارة محكومة (35 درجة مئوية). يتم فحص العينات بشكل دوري (مثل بعد 24 أو 48 أو 100 أو 500 ساعة) بحثًا عن علامات الصدأ الأحمر (تآكل الفولاذ) أو الصدأ الأبيض (أكسدة الزنك).
القبول: بالنسبة للأبراج الهيكلية، يجب أن يقاوم الطلاء الصدأ الأحمر لمدة لا تقل عن 100-500 ساعة (اعتمادًا على بيئة التطبيق). الصدأ الأبيض (طبقة أكسيد الزنك المؤقتة) أمر طبيعي ولا يشير إلى الفشل، ولكنه لا ينبغي أن ينتشر بشكل مفرط.
اختبار التعرض الميداني: يتضمن الاختبار طويل الأجل تركيب مكونات عينة في البيئة المقصودة للبرج (مثل المناطق الساحلية أو الصحراوية أو الصناعية) ومراقبة التآكل على مدار أشهر أو سنوات. يؤكد هذا الأداء في العالم الحقيقي.
هـ. تحليل التركيب الكيميائي (اختياري)
لضمان أن طلاء الزنك يفي بمعايير النقاء، قد يتم إجراء تحليل كيميائي على حمام الجلفنة أو عينات الطلاء.
طريقة الاختبار: مطيافية الامتصاص الذري (AAS) أو حيود الأشعة السينية (XRF) لقياس محتوى الزنك (عادةً ≥98٪ زنك نقي للجلفنة بالغمر الساخن) واكتشاف الشوائب (مثل الرصاص والحديد) التي يمكن أن تقلل من جودة الطلاء.
3. معايير الاختبار والامتثال
يجب أن يلتزم اختبار الجلفنة للأبراج الفولاذية الزاوية بمعايير خاصة بالصناعة لضمان الاتساق والموثوقية:
معايير ASTM: ASTM A123 (الجلفنة بالغمر الساخن)، ASTM B117 (اختبار الرش الملحي)، ASTM A817 (الفولاذ المجلفن لأبراج الإرسال).
معايير ISO: ISO 1461 (الطلاءات المجلفنة)، ISO 9227 (اختبار الرش الملحي).
المعايير المحلية/الخاصة بالصناعة: بالنسبة لأبراج الاتصالات السلكية واللاسلكية أو نقل الطاقة، قد يتم تحديد متطلبات إضافية من قبل الهيئات التنظيمية (مثل IEEE للبنية التحتية للطاقة، ITU لأبراج الاتصالات) أو مواصفات المشروع.
4. اختبار ما بعد التركيب
بعد تجميع البرج وتركيبه، يتم إجراء فحوصات موضعية للتأكد من أن الطلاء المجلفن لم يتضرر أثناء النقل أو الرفع أو التجميع:
أعد قياس سمك الطلاء عند الوصلات الحرجة (مثل وصلات الساق بالقاعدة، ومرفقات السلم).
افحص الخدوش أو الانبعاجات أو التآكل التي ربما تكون قد عرضت الركيزة الفولاذية (قم بإصلاحها بطلاء غني بالزنك إذا كان الضرر طفيفًا).
تحقق من أن فتحات البراغي ونقاط التوصيل (المناطق عالية التآكل) تحتفظ بسمك طلاء كافٍ.
ملخص
اختبار الجلفنة للأبراج الفولاذية الزاوية هو عملية شاملة تركز على السُمك والالتصاق وجودة السطح ومقاومة التآكل. من خلال الالتزام بمعايير صارمة وإجراء الاختبارات في المصنع وفي الموقع، يتم ضمان سلامة طلاء الزنك، مما يمكّن البرج من تحمل الظروف البيئية القاسية وتقديم موثوقية طويلة الأجل في تطبيقات الاتصالات السلكية واللاسلكية ونقل الطاقة والبنية التحتية الأخرى.
يرجى النقر هنا لمزيد من المعلومات!!!!!!
يرجى النقر هنا لمزيد من المعلومات!!!!!!
أنواع المنتجات المخصصة والميزة
برج القطب، هو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، وفعال من حيث التكلفة، ويتم اعتماده من قبل غالبية البناء. يعتمد جسم البرج قسمًا أكثر منطقية، والذي يتم توصيله من خلال مسمار عالي القوة أو تداخل (اتصال انزلاقي). لها خصائص سهولة التركيب ويمكن أن تتكيف مع مجموعة متنوعة من مواقع الحقول المعقدة.
