برج اتصالات متكامل مزود بعمود إنارة شارع ذكي 5G من الصلب لمراقبة الاستخبارات الحضرية والموقع اللاسلكي

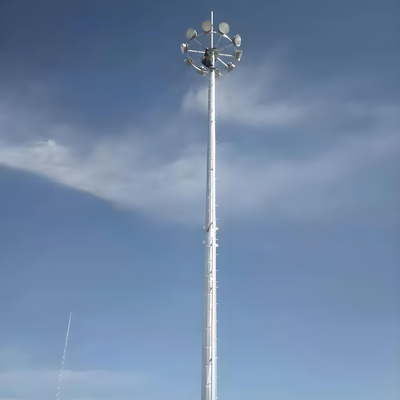

صورة كبيرة : برج اتصالات متكامل مزود بعمود إنارة شارع ذكي 5G من الصلب لمراقبة الاستخبارات الحضرية والموقع اللاسلكي

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Jiayao
إصدار الشهادات:	ISO9001:2008 COC
رقم الموديل:	برج الاحتكار

شروط الدفع والشحن:

الحد الأدنى لكمية:	4 طن
الأسعار:	US$1600,1-100Tons;US$1000,>=100 Tons
تفاصيل التغليف:	معبأة في صناديق خشبية أو مجمعة بألواح مجلفنة
وقت التسليم:	15 يوما
شروط الدفع:	خطاب الاعتماد، تي/تي
القدرة على العرض:	500 طن شهريا

اتصل نتحدث الآن

برج اتصالات متكامل مزود بعمود إنارة شارع ذكي 5G من الصلب لمراقبة الاستخبارات الحضرية والموقع اللاسلكي

وصف

اسم المنتج:	برج اتصالات متكامل مزود بعمود إنارة شارع ذكي 5G من الصلب لمراقبة الاستخبارات الحضرية والموقع اللاسلك	معيار التصميم:	أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1
إصدار الشهادات:	ISO9001:2008 COC	مرتفعات:	9-40 م (قابل للتخصيص)
لحام:	أوس د 1.1	معيار الجلفنة:	أستم A123 / إسو 1461
المكسرات والمسامير:	الصف 8.8/6.8/4.8	علاج مضاد للتآكل:	تراجع الساخنة المجلفن
سرعة الرياح:	120 كم/ساعة	مادة:	الصلب المجلفن
حياة:	أكثر من 30 عاما	يكتب:	برج الاتصالات
نوع العرض:	المصنع	الحمولة:	5000 كجم
طريقة التثبيت:	الجمعية المسدودة	لون الطلاء:	حسب الطلب
منصة:	1-3	بين قوسين الهوائي:	2 إلى 4 أجزاء
نوع الأساس:	أسمنت

عمود إنارة ذكي مدمج بتقنية 5G، برج اتصالات فولاذي أحادي القطب للمراقبة الذكية الحضرية والمواقع اللاسلكية

شركة جياياو المحدودة

وصف المنتج

برج أحادي القطب فولاذي فاخر للاتصالات السلكية واللاسلكية والاتصالات المتنقلة

اكتشف برجنا الأحادي القطب عالي الجودة، وهو هيكل فولاذي أنبوبي متقدم مصمم للبنية التحتية الحديثة للاتصالات.

تم تصميم برج الاتصالات هذا ذو التكوين أحادي القطب الانسيابي، وهو برج اتصالات ذاتي الدعم يتميز بمنصة عمل مدمجة، وأقواس هوائيات آمنة، ونظام سلم تسلق مدمج للوصول الآمن للصيانة.

مصنوع من فولاذ ألواح ASTM A36/A572 Gr50 أو S275JR الفاخر، توفر أبراجنا الأحادية القطب مقاومة استثنائية للتآكل والتآكل لأداء موثوق طويل الأمد.

مقارنة بأبراج الفولاذ الزاوي التقليدية، يوفر برج الاتصالات الأحادي الخاص بنا بصمة أصغر بكثير، مما يجعله الحل المثالي للتركيبات الحضرية والمواقع ذات المساحة المحدودة.

متوفر بارتفاعات قياسية 20 مترًا، 30 مترًا، 40 مترًا، أو بتكوينات مخصصة بالكامل، تجمع أبراج جياياو الأحادية القطب بين الجاذبية الجمالية والهندسة القوية - مدعومة بعمر تصميمي مثير للإعجاب يبلغ 50 عامًا.

سواء كنت تقوم بتوسيع شبكات 5G، أو ترقية البنية التحتية اللاسلكية، أو بناء مواقع خلوية جديدة، فإن أبراجنا الفولاذية الأحادية القطب توفر قيمة وموثوقية لا مثيل لهما.

1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: جياياو أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بواسطة أحزمة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.

3. البيانات الفنية

تصميم
1. كود التصميم	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
الفولاذ الإنشائي
2. الدرجة	فولاذ طري	فولاذ عالي الشد
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q355B, Q355C,Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2

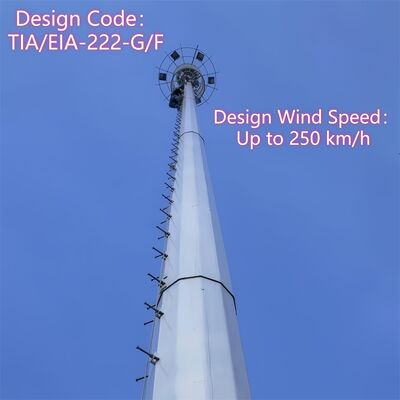

3. سرعة الرياح التصميمية	تصل إلى 250 كم/ساعة
4. الانحراف المسموح به	0.5 ~1.0 درجة @ سرعة التشغيل
5. قوة الشد (Mpa)	360~510	470~630
6. قوة الخضوع (t≤16mm) (Mpa)	355	235
7. الاستطالة (%)	20	24
8. قوة الصدم KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
البراغي والصواميل
9. الدرجة	درجة 4.8, 6.8, 8.8
10. معايير الخصائص الميكانيكية
10.1 البراغي	ISO 898-1
10.2 الصواميل	ISO 898-2
10.3 الحلقات	ISO 6507-1
11. معايير الأبعاد
11.1 البراغي	DIN7990, DIN931, DIN933
11.2 الصواميل	ISO4032, ISO4034
11.3 الحلقات	DIN7989, DIN127B, ISO7091
اللحام
12. الطريقة	لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW)

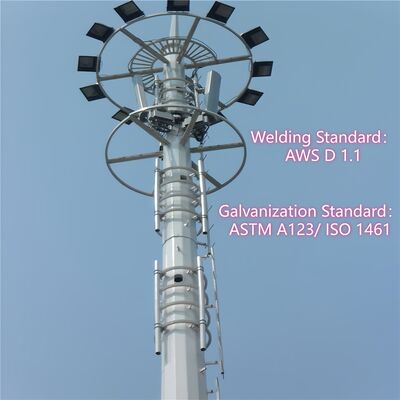

13. المعيار	AWS D1.1
الوسم
14. طريقة وسم الأعضاء	الختم بالضغط الهيدروليكي
الجلفنة
15. معيار الجلفنة للمقاطع الفولاذية	ISO 1461 أو ASTM A123
16. معيار الجلفنة للبراغي والصواميل	ISO 1461 أو ASTM A153
الاختبار
17. اختبار المصنع	اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة

السعة
18. الحد الأقصى لطاقة الإنتاج	50,000 طن سنويًا

التطبيقات الأساسية

ما هو شفة القاعدة، السلم، والمنصة لبرج أحادي القطب؟مثالي لمحطات القاعدة الخلوية 4G LTE و 5G، توفر أبراجنا الأحادية القطب دعمًا هيكليًا موثوقًا لأنظمة الهوائيات متعددة شركات الاتصالات، مما يتيح تغطية لاسلكية سلسة في المناطق الحضرية والضواحي.

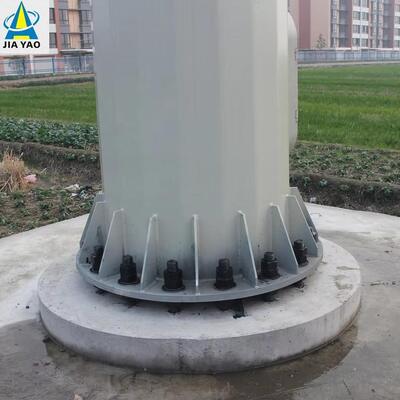

1. شفة القاعدة: هي مكون فولاذي ثقيل ملحوم بقاعدة العمود الرئيسي للبرج الأحادي، ويعمل كوصلة حاسمة بين جسم البرج والأساس الخرساني. مصنوع من فولاذ عالي القوة (مطابق للجسم الرئيسي) ومعالج بعمليات مقاومة للتآكل، ويتوافق مع مسامير التثبيت للأساس لتثبيت البرج عموديًا ونقل جميع أحمال الهيكل والمعدات إلى الأرض، مما يضمن الاستقرار العام للبرج.

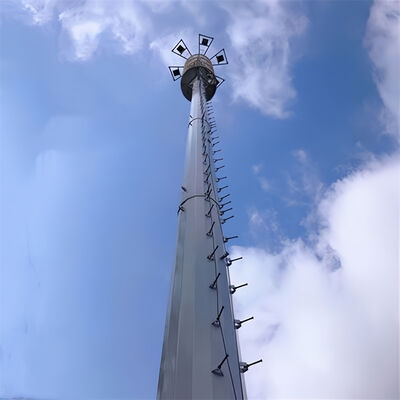

2. السلم: هو سلم تسلق داخلي مدمج في العمود الرئيسي للبرج الأحادي، مصنوع من فولاذ مجلفن مقاوم للتآكل ومجهز بنظام احترافي لمنع السقوط. مخصص حصريًا لأفراد الصيانة المعتمدين، ويوفر مسار وصول عمودي آمن لفحص البرج، وتركيب المعدات وإصلاحها، وتعتبر سلامته محورًا رئيسيًا للصيانة الدورية للبرج.

3. المنصة: تم تجهيز البرج الأحادي بمنصات فولاذية مدمجة وصغيرة الحجم (مخصصة حسب احتياجات المشروع) مثبتة على العمود الرئيسي على ارتفاعات محددة. هذه المنصات، المصنوعة من الفولاذ المجلفن لضمان المتانة، تعمل كمساحات عمل مستقرة لتركيب وصيانة وفحص معدات الاتصالات (مثل هوائيات 5G، أجهزة الميكروويف) ومعدات المراقبة. تم تصميمها لتناسب البصمة المدمجة للغاية للبرج الأحادي، وهي تزيد من سهولة التشغيل دون المساس بالتصميم الحضري الأنيق وغير المزعج للبرج.

مناسب للبث الإذاعي FM/AM، وإرسال إشارات التلفزيون، وتطبيقات البث الرقمي التي تتطلب وضع الهوائيات المرتفعة لتحسين انتشار الإشارة.

بعد الجلفنة بالغمس الساخن، يظل الجسم الرئيسي لبرج أحادي القطب هو العمود الفولاذي الأسطواني/المضلع الأساسي (المصنوع من ألواح فولاذية مدرفلة عالية القوة Q345B/ASTM A500 Grade B) بتصميم مخروطي، ويتم الحفاظ على شكله الهيكلي وأبعاده وأدائه الحامل للحمل بالكامل. التغيير الرئيسي هو أن سطحه الفولاذي بالكامل مغطى بطبقة زنك موحدة وكثيفة وفقًا لمعيار ASTM A123. تشكل طبقة الجلفنة هذه حاجزًا مقاومًا للتآكل يحمي الركيزة الفولاذية بفعالية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي، مما يطيل عمر خدمة الجسم الرئيسي إلى أكثر من 25 عامًا. يحافظ الجسم الرئيسي المجلفن أيضًا على الصلابة الهيكلية للعمود الفولاذي الأصلي، ويتم جلفنة جميع الوصلات الملحومة (المطابقة لـ AWS D1.1) بشكل متساوٍ لضمان أداء متسق مضاد للتآكل والسلامة الهيكلية الشاملة لجسم البرج.

يجعل التصميم أحادي القطب المدمج أبراجنا الأحادية القطب الخيار المفضل لمراكز المدن، والمناطق التجارية، والطرق السريعة، والمناطق السكنية حيث يكون تقليل التأثير البصري واستخدام الأراضي أمرًا ضروريًا.

عن الشركة

الجسم الرئيسي لبرج أحادي القطب هو عمود واحد ذاتي الدعم صلب/شبه صلب يشكل الهيكل الأساسي الحامل للحمل للبرج، مصمم للاستخدام الحضري. يتم تصنيعه عادةً من ألواح فولاذية مدرفلة عالية القوة (Q345B/ASTM A500 Grade B) ويتميز بشكل أسطواني أو مضلع ملحوم (قطر 0.5-2 متر، يتم قياسه حسب ارتفاع البرج) بتصميم مخروطي (أضيق قليلاً في الأعلى) لتحسين مقاومة حمل الرياح (تصل إلى 180 كم/ساعة). يتراوح ارتفاعه من 10 متر إلى 60 مترًا (قابل للتخصيص لمحطات 5G الصغيرة أو مراكز الاتصالات الحضرية)، ويعمل كإطار أساسي لدمج جميع المكونات المساعدة لبرج أحادي القطب.

ما هو شفة القاعدة، السلم، والمنصة لبرج أحادي القطب؟

1. شفة القاعدة: هي مكون فولاذي ثقيل ملحوم بقاعدة العمود الرئيسي للبرج الأحادي، ويعمل كوصلة حاسمة بين جسم البرج والأساس الخرساني. مصنوع من فولاذ عالي القوة (مطابق للجسم الرئيسي) ومعالج بعمليات مقاومة للتآكل، ويتوافق مع مسامير التثبيت للأساس لتثبيت البرج عموديًا ونقل جميع أحمال الهيكل والمعدات إلى الأرض، مما يضمن الاستقرار العام للبرج.

2. السلم: هو سلم تسلق داخلي مدمج في العمود الرئيسي للبرج الأحادي، مصنوع من فولاذ مجلفن مقاوم للتآكل ومجهز بنظام احترافي لمنع السقوط. مخصص حصريًا لأفراد الصيانة المعتمدين، ويوفر مسار وصول عمودي آمن لفحص البرج، وتركيب المعدات وإصلاحها، وتعتبر سلامته محورًا رئيسيًا للصيانة الدورية للبرج.

3. المنصة: تم تجهيز البرج الأحادي بمنصات فولاذية مدمجة وصغيرة الحجم (مخصصة حسب احتياجات المشروع) مثبتة على العمود الرئيسي على ارتفاعات محددة. هذه المنصات، المصنوعة من الفولاذ المجلفن لضمان المتانة، تعمل كمساحات عمل مستقرة لتركيب وصيانة وفحص معدات الاتصالات (مثل هوائيات 5G، أجهزة الميكروويف) ومعدات المراقبة. تم تصميمها لتناسب البصمة المدمجة للغاية للبرج الأحادي، وهي تزيد من سهولة التشغيل دون المساس بالتصميم الحضري الأنيق وغير المزعج للبرج.

ما هو الجسم الرئيسي لبرج أحادي القطب بعد الجلفنة بالغمس الساخن؟

بعد الجلفنة بالغمس الساخن، يظل الجسم الرئيسي لبرج أحادي القطب هو العمود الفولاذي الأسطواني/المضلع الأساسي (المصنوع من ألواح فولاذية مدرفلة عالية القوة Q345B/ASTM A500 Grade B) بتصميم مخروطي، ويتم الحفاظ على شكله الهيكلي وأبعاده وأدائه الحامل للحمل بالكامل. التغيير الرئيسي هو أن سطحه الفولاذي بالكامل مغطى بطبقة زنك موحدة وكثيفة وفقًا لمعيار ASTM A123. تشكل طبقة الجلفنة هذه حاجزًا مقاومًا للتآكل يحمي الركيزة الفولاذية بفعالية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي، مما يطيل عمر خدمة الجسم الرئيسي إلى أكثر من 25 عامًا. يحافظ الجسم الرئيسي المجلفن أيضًا على الصلابة الهيكلية للعمود الفولاذي الأصلي، ويتم جلفنة جميع الوصلات الملحومة (المطابقة لـ AWS D1.1) بشكل متساوٍ لضمان أداء متسق مضاد للتآكل والسلامة الهيكلية الشاملة لجسم البرج.
