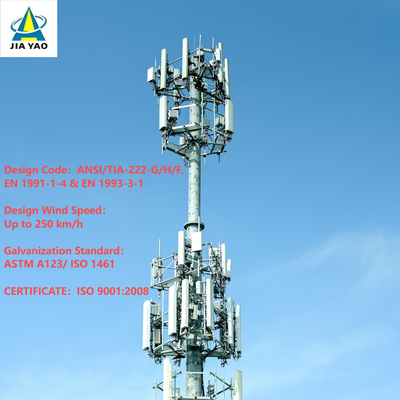

| اسم المنتج: | 15 م - 50 م الدعم الذاتي الصلب المجلفن احتكار برج الاتصالات GSM 5G هوائي إشارة الصاري | إصدار الشهادات: | ISO9001:2008 COC |
|---|---|---|---|
| معيار الجلفنة: | أستم A123 / إسو 1461 | حياة: | أكثر من 30 عاما |
| سرعة الرياح: | > = 60 م/ث | الجلفنة: | تراجع الساخنة المجلفن |
| مرتفعات: | 15-50 م | المكسرات والمسامير: | الصف 8.8/6.8/4.8 |
| يكتب: | برج الاتصالات | لون الطلاء: | حسب الطلب |
| نظام التسلق: | السلم أو جهاز التسلق الآمن | هيكل القطب: | وجوه متعددة |
| لون: | فضي | يتطلب: | اعتمادا على النظام |
| بين قوسين الهوائي: | 2 إلى 4 أجزاء | ||
| إبراز: | برج أحادي من الفولاذ المعالج,صاري إشارة هوائي الجيل الخامس,برج اتصالات ذاتي الدعم |
||
شركة جياياو المحدودة
وصف المنتج
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: جياياو أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
المسامير: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
| تصميم | ||
| 1. كود التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (ميجا باسكال) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (ميجا باسكال) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (جول) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| المسامير والصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الحلقات | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للمسامير والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| القدرة | ||
| 18. الحد الأقصى لطاقة الإنتاج | 50,000 طن سنويًا | |
⇔ما هو الجسم الرئيسي لبرج المونوبول؟
الجسم الرئيسي لبرج المونوبول هو عمود واحد صلب/شبه صلب ذاتي الدعم يشكل الهيكل الأساسي الحامل للحمل للبرج، مصمم خصيصًا للاستخدام الحضري. يتم تصنيعه عادةً من ألواح فولاذية مدرفلة عالية القوة (Q345B/ASTM A500 Grade B) ويتميز بشكل أسطواني أو مضلع ملحوم (قطر 0.5-2 متر، يتم قياسه حسب ارتفاع البرج) بتصميم مخروطي (أضيق قليلاً في الأعلى) لتحسين مقاومة حمل الرياح (تصل إلى 180 كم/ساعة). يتراوح ارتفاعه من 10 متر إلى 60 مترًا (قابل للتخصيص لمحطات الجيل الخامس الصغيرة أو مراكز الاتصالات الحضرية)، ويعمل كإطار أساسي لدمج جميع المكونات المساعدة لبرج المونوبول.
⇔ما هي شفة القاعدة، السلم والمنصة لبرج المونوبول؟
1. شفة القاعدة: هي مكون فولاذي ثقيل ملحوم بقاعدة العمود الرئيسي للمونوبول، ويعمل كوصلة حاسمة بين جسم البرج والأساس الخرساني. مصنوع من فولاذ عالي القوة (مطابق للجسم الرئيسي) ومعالج بعمليات مقاومة للتآكل، ويتماشى مع مسامير التثبيت للأساس لتثبيت البرج عموديًا ونقل جميع أحمال الهيكل والمعدات إلى الأرض، مما يضمن الاستقرار العام للبرج.
2. السلم: هو سلم تسلق داخلي مدمج في العمود الرئيسي للمونوبول، مصنوع من الفولاذ المجلفن المقاوم للتآكل ومجهز بنظام احترازي احترافي للسقوط. مخصص فقط لأفراد الصيانة المعتمدين، ويوفر مسار وصول عمودي آمن لفحص البرج، وتركيب وإصلاح المعدات، وتعتبر سلامته محور تركيز رئيسي للصيانة الدورية للبرج.

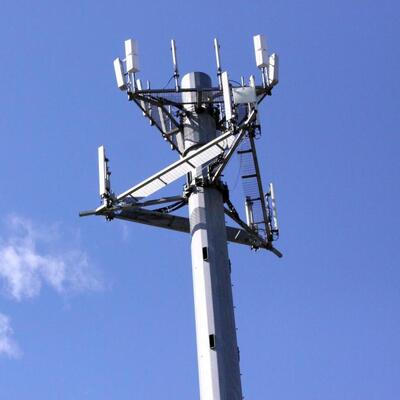

3. المنصة: تم تجهيز برج المونوبول بمنصات فولاذية مدمجة وصغيرة (مخصصة حسب احتياجات المشروع) مثبتة على العمود الرئيسي على ارتفاعات محددة. تم تصنيع هذه المنصات من الفولاذ المجلفن لضمان المتانة، وتعمل كمساحات عمل مستقرة لتركيب وصيانة وفحص معدات الاتصالات (مثل هوائيات الجيل الخامس، أجهزة الميكروويف) ومعدات المراقبة. تم تصميمها لتناسب المساحة المدمجة لبرج المونوبول، وهي تزيد من سهولة التشغيل دون المساس بالتصميم الحضري الأنيق وغير المزعج للبرج.
⇔ما هو الجسم الرئيسي لبرج المونوبول بعد الجلفنة بالغمس الساخن؟
بعد الجلفنة بالغمس الساخن، يظل الجسم الرئيسي لبرج المونوبول هو العمود الفولاذي الأسطواني/المضلع الأساسي (المصنوع من ألواح فولاذية مدرفلة عالية القوة Q345B/ASTM A500 Grade B) بتصميم مخروطي، ويتم الحفاظ على شكله الهيكلي وأبعاده وأدائه الحامل للحمل بالكامل. التغيير الرئيسي هو أن سطحه الفولاذي بالكامل مغطى بطبقة زنك موحدة وكثيفة وفقًا لمعيار ASTM A123. تشكل هذه الطبقة المجلفنة حاجزًا مقاومًا للتآكل يحمي الركيزة الفولاذية بفعالية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي، مما يطيل عمر الخدمة للجسم الرئيسي إلى أكثر من 25 عامًا. يحافظ الجسم الرئيسي المجلفن أيضًا على الصلابة الهيكلية للعمود الفولاذي الأصلي، وجميع الوصلات الملحومة (المطابقة لـ AWS D1.1) مجلفنة بنفس القدر لضمان أداء متسق ضد التآكل والسلامة الهيكلية الشاملة لجسم البرج.
