| اسم: | 30m 45m 60m تراجع الساخنة المجلفن 4 أرجل برج الصلب الزاوي ارتفاع تحميل الرياح الذاتي دعم شعرية برج ا | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| ارتفاع: | 5-110 م، أو حسب الطلب | مقاومة سرعة الرياح: | ≥60 م/ث |
| مادة: | زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| شهادة: | آيزو 9001:2008 | حياة: | أكثر من 30 عاما |
| علاج مضاد للتآكل: | تراجع الساخنة المجلفن | نوع المنصة: | جولة أو مربعة |
| نوع الأساس: | مسامير خرسانية أو مرساة | طريقة التجميع: | انسحب أو ملحومة |
| مقاومة التآكل: | عالية، بسبب الجلفنة أو الطلاء الواقي | تحميل الهوائي: | ما يصل إلى 12 هوائيات |
| سلم التسلق: | خارجي أو داخلي | كمية المنصة: | 1-3، حسب الطلب |
| إبراز: | برج فولاذ زاوية ذو أربع أرجل,برج اتصالات شبكية ذاتية الدعم,برج محطة قاعدة إشارة الجوال 5G |
||
برج فولاذي زاوي مجلفن بالغمس الساخن بأرجل 4، 30م 45م 60م، حمولة رياح عالية، برج اتصالات شبكي قائم بذاته لمحطة قاعدة إشارة الهاتف المحمول 5G
برج شبكي فولاذي زاوي بأربع أرجل هو هيكل فولاذي قائم بذاته وعالي القوة مصمم لدعم البنية التحتية الحيوية. يتميز بإطاره رباعي الأرجل ذي القاعدة المربعة واتصالاته الشبكية المتصالبة، ويعمل كعمود فقري موثوق للاتصالات ونقل الطاقة والتطبيقات الصناعية الأخرى في جميع أنحاء العالم. على عكس الأبراج المدعومة بالأسلاك التي تعتمد على أسلاك خارجية لتحقيق الاستقرار، فإن هذا التصميم القائم بذاته يقف بشكل مستقل، مما يجعله قابلاً للتكيف مع البيئات المتنوعة من المناطق الحضرية إلى المناطق النائية.
باعتباره حجر الزاوية في البنية التحتية الحديثة، يجمع البرج الشبكي الفولاذي الزاوي رباعي الأرجل بين المتانة والتنوع والعملية لتلبية الطلبات المتزايدة لقطاعات الاتصالات والطاقة والمراقبة. تصميمه الناضج وأداؤه الموثوق يجعله خيارًا مفضلاً للمشاريع في جميع أنحاء العالم.
وصف المنتج

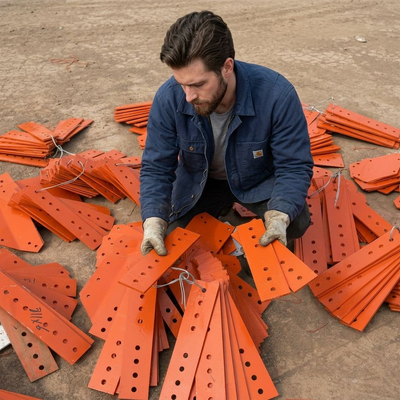

تفاصيل التعبئة: سيتم تجميع برج الاتصالات بواسطة أحزمة مجلفنة حسب متطلبات العميل.
التسليم:يُشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
مسامير: حقيبة باكرم.لون أو فولاذ
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. فيما يلي معلومات المنتج التفصيلية:
| تصميم | ||

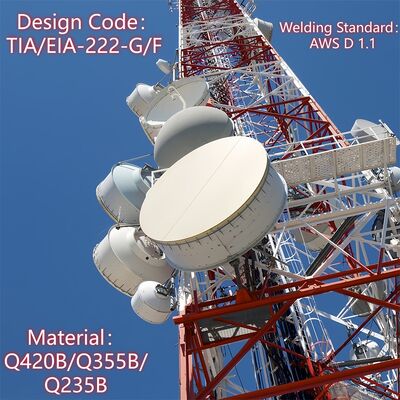

| 1. رمز التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 235 | 355 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| مسامير وصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 مسامير | ISO 898-1 | |
| 10.2 صواميل | ISO 898-2 | |
| 10.3 حلقات تثبيت | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 مسامير | DIN7990, DIN931, DIN933 | |
| 11.2 صواميل | ISO4032, ISO4034 | |
| 11.3 حلقات تثبيت | DIN7989, DIN127B, ISO7091 | |
| لحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| وضع العلامات | ||
| 14. طريقة وضع العلامات على الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للمسامير والصواميل | ISO 1461 أو ASTM A153 | |
| اختبار | ||
| 17. اختبار المصنع |
اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
الهيكل الشبكي للبرج الفولاذي الزاوي رباعي الأرجل هو إطار متقاطع يشبه الجمالون يربط الأرجل الفولاذية الزاوية الرأسية الأربعة للبرج. يتكون من أعضاء فولاذية مترابطة (عادةً فولاذ زاوي أو قضبان شبكية)، ويشكل نمطًا شبكيًا يوزع الأحمال - بما في ذلك وزن البرج نفسه، ووزن المعدات، والرياح، والقوى الزلزالية، وأحمال الجليد - بالتساوي عبر الأرجل الأربعة. يتم دمج هذا الهيكل في جميع أنحاء ارتفاع البرج، ويكمل التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتعزيز السلامة الهيكلية والاستقرار. يوازن التكوين الشبكي بين القوة العالية والأداء خفيف الوزن، مما يقلل من استخدام المواد مع زيادة قدرة تحمل الأحمال ومقاومة الظروف البيئية القاسية. كما أنه يسهل تدفق الهواء، مما يقلل من مقاومة الرياح ويحسن استقرار البرج بشكل عام.

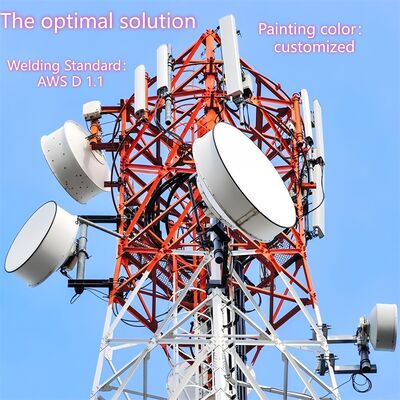

يتبع تركيب طبق الميكروويف (MW) على برج فولاذي زاوي رباعي الأرجل عملية منهجية ومتوافقة مع معايير السلامة:
الهيكل الرئيسي للبرج الفولاذي الزاوي رباعي الأرجل هو إطار قائم بذاته مصمم للاستقرار وتحمل الأحمال، ويتكون من ثلاثة مكونات أساسية:
يتم دمج العناصر الهيكلية التكميلية (مثل منصات المعدات، وسلالم التسلق، ومسارات الكابلات) في الإطار الرئيسي لدعم الوظائف العملية، ولكن الأرجل الرأسية الأربعة ووصلات الجمالون الشبكي تشكل العمود الفقري الهيكلي للبرج.

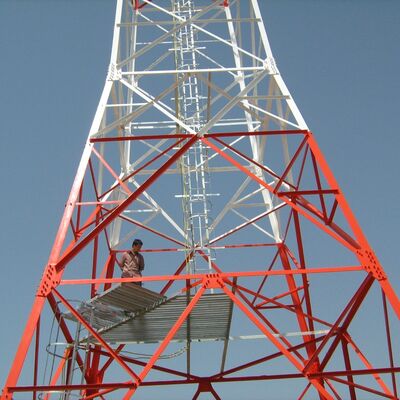

معًا، تعزز المنصة والسلم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات على ارتفاعات عالية، ودعم التشغيل والصيانة المستمرة.
الجلفنة هي معالجة سطحية حيوية للأبراج الشبكية الفولاذية الزاوية رباعية الأرجل، حيث توفر مقاومة طويلة الأمد للتآكل لتحمل الظروف الخارجية القاسية وإطالة العمر التشغيلي للبرج إلى ما بعد 20 عامًا. فيما يلي نظرة عامة مبسطة على اختبار الجلفنة الخاص بها:
الالتزام بمعايير ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، رموز تصميم الأبراج (TIA/EIA-222-G/F)، واللوائح المحلية.
يضمن هذا الاختبار موثوقية طلاء الجلفنة، مما يدعم أداء البرج في تطبيقات البنية التحتية.
يرجى النقر هنا لمزيد من المعلومات!!!!!!
برج أحادي القطب، هو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية الإنشاءات. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال مسامير عالية القوة أو تداخل (اتصال انزلاقي). يتميز بسهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من مواقع العمل المعقدة.
