| اسم: | برج الاتصالات الفولاذي الزاوي من الدرجة الرابعة ذو الأرجل ANSI/TIA-222 صاري شبكي قياسي لتركيب هوائي | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| ارتفاع: | 5-110 م، أو حسب الطلب | مقاومة سرعة الرياح: | ≥60 م/ث |
| مادة: | زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| شهادة: | آيزو 9001:2008 | حياة: | أكثر من 30 عاما |
| علاج مضاد للتآكل: | تراجع الساخنة المجلفن | نوع الاتصال: | انسحب |
| الحمولة: | مصممة وفقا لمواصفات العميل | وقت التثبيت: | أقصر من الأبراج الشبكية التقليدية |
| التخصيص: | متاح عند الطلب | تحميل طبق الميكروويف: | ما يصل إلى 6 أطباق |
| تحميل المنصة: | قابلة للتخصيص | الاستخدام: | النقل والتوزيع |
| سلم التسلق: | خارجي أو داخلي | معيار التصميم: | حسب متطلبات العميل |
| تركيب الهوائي: | التركيب العلوي أو الجانبي | كمية المنصة: | 1-3، حسب الطلب |
| إبراز: | برج اتصالات فولاذي مقاوم للزلازل,برج شبكي بزاوية بأربع أرجل,برج راديو بمعيار ANSI/TIA-222 |
||

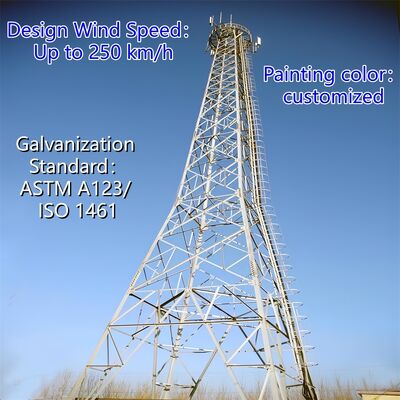

برج اتصالات من الصلب الزاوي رباعي الأرجل بدرجة مقاومة للزلازل وفقًا لمعيار ANSI/TIA-222، صاري شبكي لتركيب هوائيات الراديو والتلفزيون
برج شبكي من الصلب الزاوي رباعي الأرجل هو هيكل فولاذي مستقل وعالي القوة مصمم لدعم البنية التحتية الحيوية. يتميز بإطاره رباعي الأرجل ذي القاعدة المربعة واتصالاته الشبكية المتصالبة، ويعمل كعمود فقري موثوق للاتصالات ونقل الطاقة والتطبيقات الصناعية الأخرى في جميع أنحاء العالم. على عكس الأبراج المدعومة بالأسلاك التي تعتمد على أسلاك خارجية لتحقيق الاستقرار، فإن هذا التصميم ذاتي الدعم يقف بشكل مستقل، مما يجعله قابلاً للتكيف مع البيئات المتنوعة من المناطق الحضرية إلى المناطق النائية.
باعتباره حجر الزاوية في البنية التحتية الحديثة، يجمع برج الصلب الزاوي الشبكي رباعي الأرجل بين المتانة والتنوع والعملية لتلبية المتطلبات المتزايدة لقطاعات الاتصالات والطاقة والمراقبة. إن تصميمه الناضج وأدائه الموثوق به يجعله خيارًا مفضلاً للمشاريع في جميع أنحاء العالم.
وصف المنتج
تفاصيل التعبئة:سيتم تجميع برج الاتصالات بواسطة أحزمة مجلفنة حسب متطلبات العميل.
التسليم:يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
مسامير: كيس باكرم.لون أو فولاذ
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. فيما يلي معلومات المنتج التفصيلية:
| تصميم | ||
| 1. كود التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| صلب إنشائي | ||
| 2. الدرجة | صلب خفيف | صلب عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (ميجا باسكال) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (ميجا باسكال) | 235 | 355 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (جول) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| مسامير وصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 مسامير | ISO 898-1 | |
| 10.2 صواميل | ISO 898-2 | |
| 10.3 حلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 مسامير | DIN7990, DIN931, DIN933 | |
| 11.2 صواميل | ISO4032, ISO4034 | |
| 11.3 حلقات | DIN7989, DIN127B, ISO7091 | |
| لحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| وضع العلامات | ||
| 14. طريقة وضع العلامات على الأعضاء | ختم هيدروليكي | |
| جلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للمسامير والصواميل | ISO 1461 أو ASTM A153 | |
| اختبار | ||
| 17. اختبار المصنع |
اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
الهيكل الشبكي لبرج الصلب الزاوي رباعي الأرجل هو إطار متقاطع يشبه الجمالون يربط الأرجل الفولاذية الزاوية الأربعة للبرج. يتكون من أعضاء فولاذية مترابطة (عادةً فولاذ زاوي أو قضبان شبكية)، ويشكل نمطًا شبكيًا يوزع الأحمال - بما في ذلك وزن البرج نفسه، ووزن المعدات، والرياح، والقوى الزلزالية، وأحمال الجليد - بالتساوي على جميع الأرجل الأربعة. يتم دمج هذا الهيكل في جميع أنحاء ارتفاع البرج، ويكمل التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتعزيز السلامة الهيكلية والاستقرار. يوازن التكوين الشبكي بين القوة العالية والأداء خفيف الوزن، مما يقلل من استخدام المواد مع زيادة قدرة تحمل الأحمال ومقاومة الظروف البيئية القاسية. كما أنه يسهل تدفق الهواء، مما يقلل من مقاومة الرياح ويحسن استقرار البرج بشكل عام.
يتبع تركيب طبق الميكروويف (MW) على برج الصلب الزاوي رباعي الأرجل عملية منهجية ومتوافقة مع معايير السلامة:
الهيكل الرئيسي لبرج الصلب الزاوي رباعي الأرجل هو هيكل ذاتي الدعم مصمم للاستقرار وتحمل الأحمال، ويتكون من ثلاثة مكونات أساسية:
يتم دمج العناصر الهيكلية التكميلية (مثل منصات المعدات، وسلالم التسلق، ومسارات الكابلات) في الإطار الرئيسي لدعم الوظائف العملية، ولكن الأرجل العمودية الأربعة ووصلات الجمالون الشبكي تشكل العمود الفقري الهيكلي للبرج.
معًا، تعزز المنصة والسلم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات على ارتفاعات عالية، مما يدعم التشغيل والصيانة المستمرة.
الجلفنة هي معالجة سطحية حيوية لأبراج الصلب الزاوي الشبكي رباعي الأرجل، حيث توفر مقاومة طويلة الأمد للتآكل لتحمل الظروف الخارجية القاسية وإطالة عمر خدمة البرج إلى ما بعد 20 عامًا. فيما يلي نظرة عامة مبسطة على اختبار الجلفنة الخاص بها:
الالتزام بمعايير ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، أكواد تصميم الأبراج (TIA/EIA-222-G/F)، واللوائح المحلية.
يضمن هذا الاختبار موثوقية طلاء الجلفنة، مما يدعم أداء البرج في تطبيقات البنية التحتية.
يرجى النقر هنا لمزيد من المعلومات!!!!!!
برج أحادي القطب، هو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية الإنشاءات. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال مسامير عالية القوة أو تداخل (وصلة انزلاق). له خصائص سهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من مواقع العمل المعقدة.
