تفاصيل المنتج:
اتصل
نتحدث الآن
|
| اسم: | برج فولاذي ذو زاوية 4 أرجل قابل للتخصيص بارتفاع 72 مترًا لتغطية إشارة البث التلفزيوني | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| ارتفاع: | 5-110 م، أو حسب الطلب | مقاومة سرعة الرياح: | ≥60 م/ث |
| مادة: | زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| شهادة: | آيزو 9001:2008 | حياة: | أكثر من 30 عاما |
| علاج مضاد للتآكل: | تراجع الساخنة المجلفن | مقاومة الرياح: | مصممة لتحمل سرعات الرياح العالية |
| طلب: | الاتصالات السلكية واللاسلكية والبث | سعة التحميل: | حسب الطلب |
| تحميل التصميم: | قابلة للتخصيص | نوع التثبيت: | انسحب أو ملحومة |
| يكتب: | الزاوي | لون: | فضي أو قابل للتخصيص |
| الامتثال للمعايير: | يفي بالمعايير الهيكلية الدولية | مقاومة التآكل: | عالية بسبب الجلفنة |
| إبراز: | برج البث الفولاذي بطول 72 متر,برج فولاذي ذو 4 أرجل,برج تغطية إشارة التلفزيون القابل للتخصيص |
||

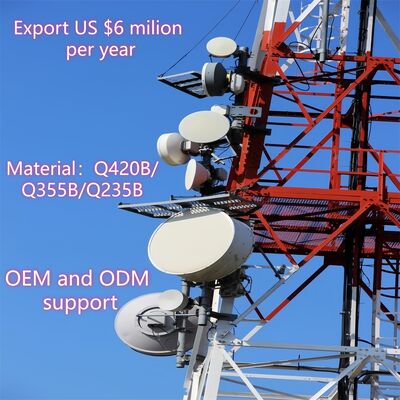

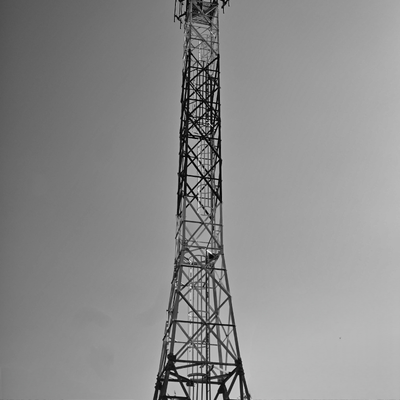

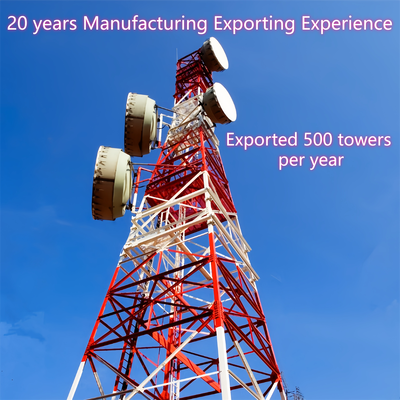

برج زاوية فولاذي قابل للتخصيص بارتفاع 72 مترًا بأربع أرجل لتغطية إشارات البث التلفزيوني
برج شبكي من الفولاذ الزاوي بأربع أرجلهو هيكل فولاذي قائم بذاته وعالي القوة مصمم لدعم البنية التحتية الحيوية. يتميز بإطاره رباعي الأرجل ذي القاعدة المربعة واتصالاته الشبكية المتصالبة، ويعمل كعمود فقري موثوق للاتصالات ونقل الطاقة والتطبيقات الصناعية الأخرى في جميع أنحاء العالم. على عكس الأبراج المدعومة بالأسلاك التي تعتمد على أسلاك خارجية لتحقيق الاستقرار، يقف هذا التصميم ذاتي الدعم بشكل مستقل، مما يجعله قابلاً للتكيف مع البيئات المتنوعة من المناطق الحضرية إلى المناطق النائية.
باعتباره حجر الزاوية في البنية التحتية الحديثة، يجمع برج الشبكة الفولاذي الزاوي رباعي الأرجل بين المتانة والتنوع العملي لتلبية المتطلبات المتزايدة لقطاعات الاتصالات والطاقة والمراقبة. تصميمه الناضج وأداؤه الموثوق يجعله خيارًا مفضلاً للمشاريع في جميع أنحاء العالم.
وصف المنتج

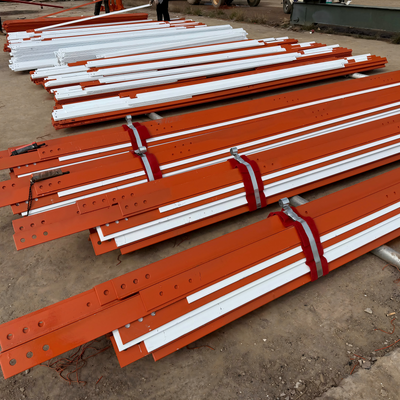

تفاصيل التعبئة:سيتم تجميع برج الاتصالات بواسطة أحزمة مجلفنة حسب متطلبات العميل.
التسليم:يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج:يتم فصل برج فولاذي واحد إلى عدة حزم.
مسامير:حقيبة باكرم.لون أو فولاذ
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. أدناه معلومات المنتج التفصيلية:
| تصميم | ||
| 1. رمز التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 235 | 355 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| مسامير وصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 مسامير | ISO 898-1 | |
| 10.2 صواميل | ISO 898-2 | |
| 10.3 حلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 مسامير | DIN7990, DIN931, DIN933 | |
| 11.2 صواميل | ISO4032, ISO4034 | |
| 11.3 حلقات | DIN7989, DIN127B, ISO7091 | |
| لحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| علامات | ||
| 14. طريقة وضع علامات على الأعضاء | ختم هيدروليكي | |
| جلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للمسامير والصواميل | ISO 1461 أو ASTM A153 | |
| اختبار | ||
| 17. اختبار المصنع |
اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
بنية الشبكة لبرج الفولاذ الزاوي رباعي الأرجل هي إطار متقاطع يشبه الجمالون يربط الأرجل الفولاذية الزاوية الأربعة للبرج. تتكون من أعضاء فولاذية مترابطة (عادةً فولاذ زاوي أو قضبان شبكية)، وتشكل نمطًا شبكيًا يوزع الأحمال - بما في ذلك وزن البرج نفسه، ووزن المعدات، والرياح، والقوى الزلزالية، وأحمال الجليد - بالتساوي عبر الأرجل الأربعة. يتم دمج هذه البنية في جميع أنحاء ارتفاع البرج، وتكمل التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتعزيز السلامة الهيكلية والاستقرار. توازن تكوين الشبكة بين القوة العالية والأداء خفيف الوزن، مما يقلل من استخدام المواد مع زيادة قدرة تحمل الأحمال ومقاومة الظروف البيئية القاسية. كما أنها تسهل تدفق الهواء، مما يقلل من مقاومة الرياح ويزيد من استقرار البرج العام.
يتبع تركيب طبق الميكروويف (MW) على برج الفولاذ الزاوي رباعي الأرجل عملية منهجية ومتوافقة مع معايير السلامة:
الهيكل الرئيسي لبرج الفولاذ الزاوي رباعي الأرجل هو إطار ذاتي الدعم مصمم للاستقرار وتحمل الأحمال، ويتكون من ثلاثة مكونات أساسية:
يتم دمج العناصر الهيكلية التكميلية (مثل منصات المعدات، سلالم التسلق، ومسارات الكابلات) في الإطار الرئيسي لدعم الوظائف العملية، ولكن الأرجل العمودية الأربعة ووصلات الجمالون الشبكي تشكل العمود الفقري الهيكلي للبرج.
معًا، تعزز المنصة والسلم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات على ارتفاعات عالية، مما يدعم التشغيل والصيانة المستمرة.
الجلفنة هي معالجة سطحية حيوية لأبراج الشبكة الفولاذية الزاوية رباعية الأرجل، حيث توفر مقاومة طويلة الأمد للتآكل لتحمل الظروف الخارجية القاسية وإطالة عمر خدمة البرج إلى ما بعد 20 عامًا. فيما يلي نظرة عامة مبسطة على اختبار الجلفنة الخاص بها:
الالتزام بمعايير ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، رموز تصميم الأبراج (TIA/EIA-222-G/F)، واللوائح المحلية.
يضمن هذا الاختبار موثوقية طلاء الجلفنة، مما يدعم أداء البرج في تطبيقات البنية التحتية.
يرجى النقر هنا لمزيد من المعلومات!!!!!!
برج أحادي القطب، هو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية البناء. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال مسامير عالية القوة أو تداخل (اتصال انزلاقي). يتميز بسهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من مواقع العمل المعقدة.
