| اسم: | 60M الثقيلة الذاتي دعم زاوية الصلب المضادة للتآكل 4 برج أرجل للبنية التحتية للاتصالات الميناء الصناع | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| ارتفاع: | 5-110 م، أو حسب الطلب | مقاومة سرعة الرياح: | ≥60 م/ث |
| مادة: | زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| شهادة: | آيزو 9001:2008 | حياة: | أكثر من 30 عاما |
| علاج مضاد للتآكل: | تراجع الساخنة المجلفن | الامتثال للمعايير: | يفي بمعايير ISO وASTM |
| تثبيت: | انسحب أو ملحومة | متطلبات الصيانة: | قليل |
| نوع المنصة: | جولة أو مربعة | طلب: | الاتصالات السلكية واللاسلكية ونقل الطاقة والإضاءة |
| تحميل التصميم: | قابلة للتخصيص | تركيب الهوائي: | التركيب العلوي أو الجانبي |
| التخصيص: | متوفرة حسب مواصفات المشروع | نوع الأساس: | أسمنت |
| إبراز: | برج اتصالات فولاذي شديد التحمل,برج مضاد للتآكل بأربع أرجل,بنية تحتية فولاذية للموانئ الصناعية |
||
برج زاوية فولاذي شديد التحمل ذاتي الدعم مضاد للتآكل بأربع أرجل للبنية التحتية الصناعية والموانئ والاتصالات
برج شبكي من الفولاذ الزاوي بأربع أرجل هو هيكل فولاذي مستقل وعالي القوة مصمم لدعم البنية التحتية الحيوية. يتميز بإطاره المربع ذي الأربع أرجل واتصالاته الشبكية المتشابكة، ويعمل كعمود فقري موثوق للاتصالات ونقل الطاقة والتطبيقات الصناعية الأخرى في جميع أنحاء العالم. على عكس الأبراج المدعومة بالأسلاك التي تعتمد على أسلاك خارجية لتحقيق الاستقرار، فإن هذا التصميم ذاتي الدعم يقف بشكل مستقل، مما يجعله قابلاً للتكيف مع البيئات المتنوعة من المناطق الحضرية إلى المناطق النائية.
باعتباره حجر الزاوية في البنية التحتية الحديثة، يجمع برج الشبكة الفولاذي الزاوي ذو الأربع أرجل بين المتانة والتنوع العملي لتلبية المتطلبات المتزايدة لقطاعات الاتصالات والطاقة والمراقبة. إن تصميمه الناضج وأدائه الموثوق به يجعله خيارًا مفضلاً للمشاريع في جميع أنحاء العالم.
وصف المنتج

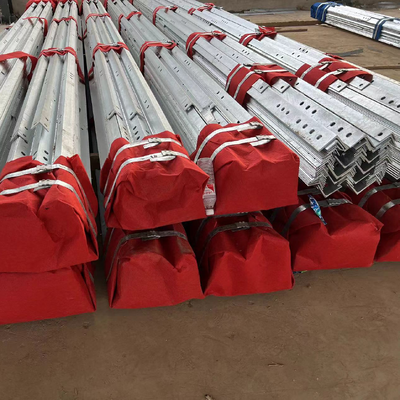

تفاصيل التعبئة: سيتم تجميع برج الاتصالات بواسطة أشرطة مجلفنة حسب متطلبات العميل.
التسليم:يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
مسامير: حقيبة باكرم.لون أو فولاذ
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. أدناه معلومات المنتج التفصيلية:
| تصميم | ||
| 1. رمز التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |

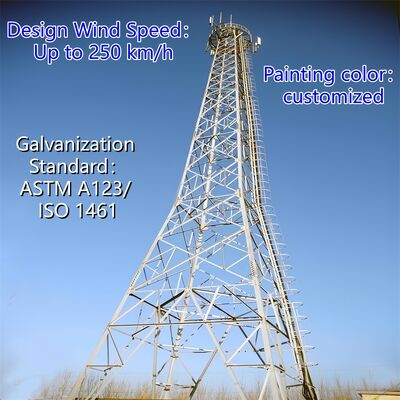

| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 235 | 355 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| مسامير وصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 مسامير | ISO 898-1 | |
| 10.2 صواميل | ISO 898-2 | |
| 10.3 حلقات تثبيت | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 مسامير | DIN7990, DIN931, DIN933 | |
| 11.2 صواميل | ISO4032, ISO4034 | |
| 11.3 حلقات تثبيت | DIN7989, DIN127B, ISO7091 | |
| لحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| وضع العلامات | ||
| 14. طريقة وضع العلامات على الأعضاء | ختم هيدروليكي بالضغط | |
| جلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للمسامير والصواميل | ISO 1461 أو ASTM A153 | |
| اختبار | ||
| 17. اختبار المصنع |
اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
الهيكل الشبكي لبرج الفولاذ الزاوي ذي الأربع أرجل هو إطار متشابك يشبه الجمالون يربط الأرجل الفولاذية الزاوية العمودية الأربعة للبرج. يتكون من أعضاء فولاذية مترابطة (عادةً فولاذ زاوي أو قضبان شبكية)، ويشكل نمطًا شبكيًا يوزع الأحمال - بما في ذلك وزن البرج نفسه، ووزن المعدات، والرياح، والقوى الزلزالية، وأحمال الجليد - بالتساوي عبر الأرجل الأربعة. يتم دمج هذا الهيكل في جميع أنحاء ارتفاع البرج، ويكمل التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتعزيز السلامة الهيكلية والاستقرار. يوازن التكوين الشبكي بين القوة العالية والأداء الخفيف الوزن، مما يقلل من استخدام المواد مع زيادة قدرة تحمل الأحمال ومقاومة الظروف البيئية القاسية. كما أنه يسهل تدفق الهواء، مما يقلل من مقاومة الرياح ويحسن استقرار البرج بشكل عام.

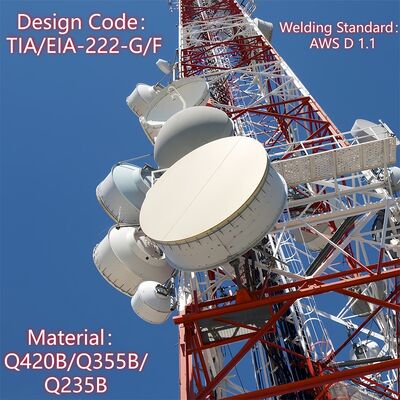

يتبع تركيب طبق الميكروويف (MW) على برج الفولاذ الزاوي ذي الأربع أرجل عملية منهجية ومتوافقة مع معايير السلامة:
الهيكل الرئيسي لبرج الفولاذ الزاوي ذي الأربع أرجل هو هيكل ذاتي الدعم مصمم للاستقرار وتحمل الأحمال، ويتكون من ثلاثة مكونات أساسية:
يتم دمج عناصر هيكلية تكميلية (مثل منصات المعدات، وسلالم التسلق، ومسارات الكابلات) في الإطار الرئيسي لدعم الوظائف العملية، ولكن الأرجل العمودية الأربعة ووصلات الجمالون الشبكي تشكل العمود الفقري الهيكلي للبرج.

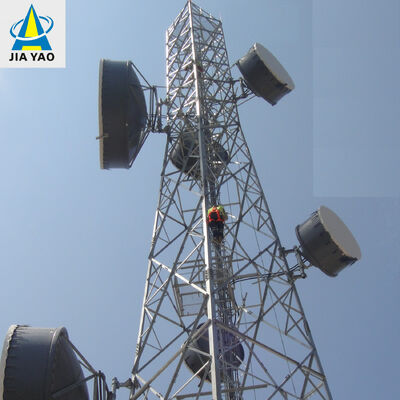

معًا، تعزز المنصة والسلم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات على ارتفاعات عالية، مما يدعم التشغيل والصيانة المستمرة.
الجلفنة هي معالجة سطحية حيوية لأبراج الشبكة الفولاذية الزاوية ذات الأربع أرجل، حيث توفر مقاومة طويلة الأمد للتآكل لتحمل الظروف الخارجية القاسية وإطالة العمر التشغيلي للبرج إلى ما بعد 20 عامًا. فيما يلي نظرة عامة مبسطة على اختبار الجلفنة الخاص بها:
الالتزام بمعايير ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، رموز تصميم الأبراج (TIA/EIA-222-G/F)، واللوائح المحلية.
يضمن هذا الاختبار موثوقية طلاء الجلفنة، مما يدعم أداء البرج في تطبيقات البنية التحتية.
الرجاء النقر هنا لمزيد من المعلومات!!!!!!
برج أحادي القطب، هو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية الإنشاءات. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال مسامير عالية القوة أو تداخل (اتصال انزلاقي). يتميز بسهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من مواقع العمل المعقدة.
