| اسم المنتج: | 12 18 24M مدمج احتكاري من الصلب المجلفن ذاتي الدعم في الهواء الطلق 5G 4G Wifi برج اتصالات صغير الحجم | المعالجة السطحية: | الطلاء / الرش |
|---|---|---|---|
| نوع التثبيت: | شنت الأساس | نوع العرض: | المصنع |
| التصديق: | ISO9001/TIA-222-G | مادة: | الصلب المجلفن |
| القطر العلوي: | 0.5 متر | وقت الخدمة: | أكثر من 30 عاما |
| يكتب: | برج الاتصالات | الاستخدام: | الشبكات الخلوية، البث الإذاعي |
| شكل: | دائري | بين قوسين الهوائي: | 2 إلى 4 أجزاء |
| هيكل القطب: | وجوه متعددة | نظام التسلق: | السلم أو جهاز التسلق الآمن |
| لون الطلاء: | حسب الطلب | ||
| إبراز: | برج أحادي مجلفن مدمج,برج اتصالات 5G خارجي ذاتي الدعم,برج أحادي صغير لمسافات 4G WiFi,self-supporting outdoor 5G telecom tower,small space 4G WiFi monopole |
||
شركة جياياو المحدودة
وصف المنتج
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: جياياو أو OEM؛ رقم الموديل: برج اتصالات

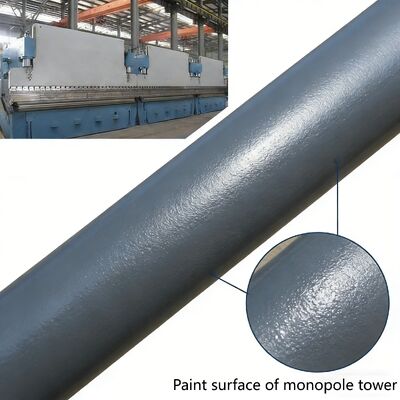

المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بواسطة أشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
| تصميم | ||

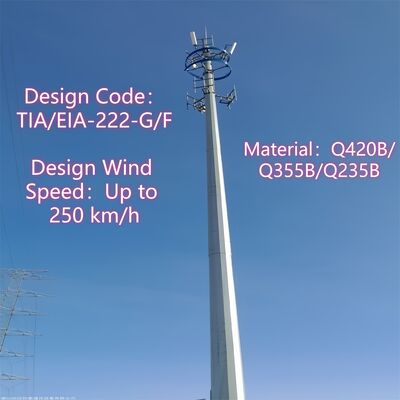

| 1. كود التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (ميجا باسكال) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (ميجا باسكال) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (جول) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الحلقات | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس بالغاز الواقي CO2 ولحام القوس المغمور (SAW) | |

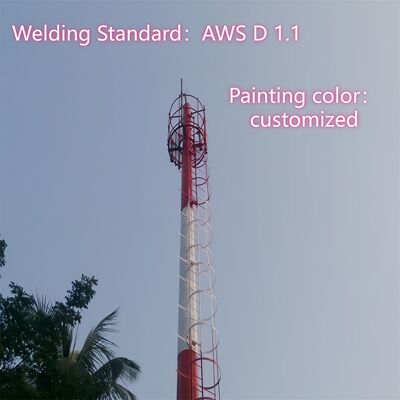

| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| القدرة | ||
| 18. الحد الأقصى لطاقة الإنتاج | 50,000 طن سنويًا | |
⇔ ما هو الجسم الرئيسي لبرج أحادي القطب؟

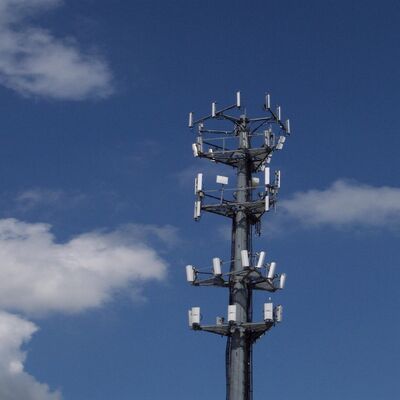

الجسم الرئيسي لبرج أحادي القطب هو عمود واحد صلب/شبه صلب قائم بذاته يشكل الهيكل الأساسي الحامل للحمل للبرج، مصمم للاستخدام الحضري. يتم تصنيعه عادةً من ألواح فولاذية مدرفلة عالية القوة (Q345B/ASTM A500 Grade B) ويتميز بشكل أسطواني أو مضلع ملحوم (قطر 0.5-2 متر، يتم قياسه حسب ارتفاع البرج) بتصميم مخروطي (أضيق قليلاً في الأعلى) لتحسين مقاومة حمل الرياح (تصل إلى 180 كم/ساعة). يتراوح ارتفاعه من 10 متر إلى 60 متر (قابل للتخصيص لمحطات الجيل الخامس الصغيرة أو مراكز الاتصالات الحضرية)، ويعمل كإطار أساسي لدمج جميع المكونات المساعدة للبرج أحادي القطب.
⇔ ما هي شفة القاعدة، السلم والمنصة لبرج أحادي القطب؟
1. شفة القاعدة: هي مكون فولاذي ثقيل ملحوم بقاعدة العمود الرئيسي للبرج الأحادي، ويعمل كوصلة حاسمة بين جسم البرج والأساس الخرساني. مصنوع من فولاذ عالي القوة (مطابق للجسم الرئيسي) ومعالج بعمليات مقاومة للتآكل، ويتماشى مع مسامير التثبيت للأساس لتثبيت البرج عموديًا ونقل جميع أحمال الهيكل والمعدات إلى الأرض، مما يضمن الاستقرار العام للبرج.

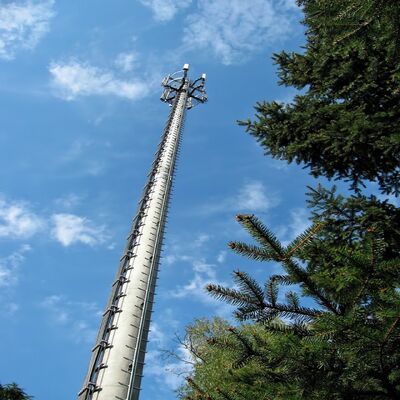

2. السلم: هو سلم تسلق داخلي مدمج في العمود الرئيسي للبرج الأحادي، مصنوع من فولاذ مجلفن مقاوم للتآكل ومجهز بنظام احترازي احترافي للسقوط. مخصص فقط لأفراد الصيانة المعتمدين، ويوفر مسار وصول عمودي آمن لفحص البرج، وتركيب المعدات وإصلاحها، وتعتبر سلامته محور تركيز رئيسي للصيانة الدورية للبرج.

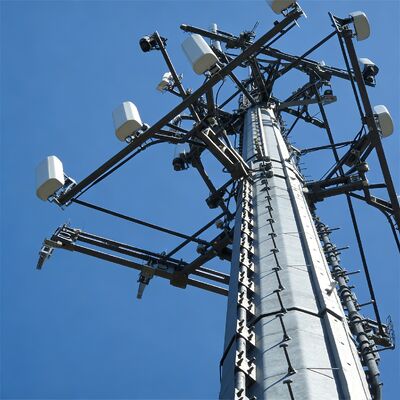

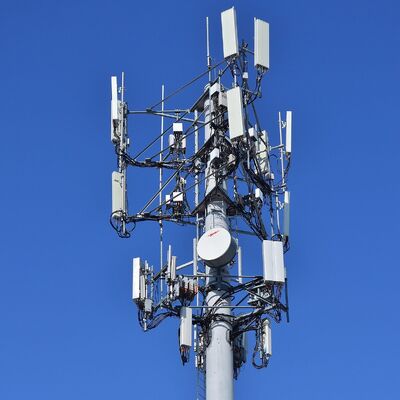

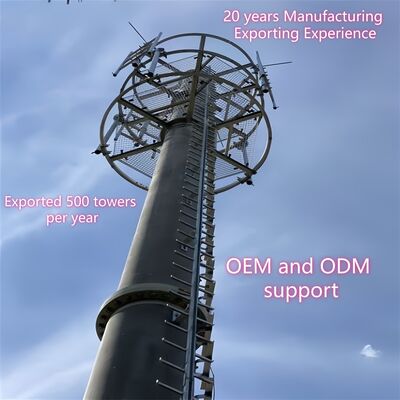

3. المنصة: تم تجهيز البرج الأحادي بمنصات فولاذية مدمجة وصغيرة (مخصصة حسب احتياجات المشروع) مثبتة على العمود الرئيسي على ارتفاعات محددة. هذه المنصات، المصنوعة من الفولاذ المجلفن لضمان المتانة، تعمل كمساحات عمل مستقرة لتركيب وصيانة وفحص معدات الاتصالات (مثل هوائيات الجيل الخامس، أجهزة الميكروويف) ومعدات المراقبة. تم تصميمها لتناسب المساحة الصغيرة جدًا للبرج الأحادي، وهي تزيد من سهولة التشغيل دون المساس بالتصميم الحضري الأنيق وغير المزعج للبرج.
⇔ ما هو الجسم الرئيسي لبرج أحادي القطب بعد الجلفنة بالغمس الساخن؟
بعد الجلفنة بالغمس الساخن، يظل الجسم الرئيسي للبرج الأحادي هو العمود الفولاذي الأسطواني/المضلع الأساسي (المصنوع من ألواح فولاذية مدرفلة عالية القوة Q345B/ASTM A500 Grade B) بتصميم مخروطي، ويتم الحفاظ على شكله الإنشائي وأبعاده وأدائه الحامل للحمل بالكامل. التغيير الرئيسي هو أن سطحه الفولاذي بالكامل مغطى بطبقة زنك موحدة وكثيفة وفقًا لمعيار ASTM A123. تشكل هذه الطبقة المجلفنة حاجزًا مقاومًا للتآكل يحمي الركيزة الفولاذية بفعالية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي، مما يطيل عمر الخدمة للجسم الرئيسي إلى أكثر من 25 عامًا. يحافظ الجسم الرئيسي المجلفن أيضًا على الصلابة الهيكلية للعمود الفولاذي الأصلي، ويتم جلفنة جميع الوصلات الملحومة (المطابقة لـ AWS D1.1) بشكل متساوٍ لضمان أداء متسق ضد التآكل والسلامة الهيكلية الشاملة لجسم البرج.
