| اسم المنتج: | 13 19 25M تصميم مدمج أحادي القطب من الصلب المجلفن ذاتي الدعم في الهواء الطلق 5G 4G الصاري لتوفير مسا | وقت الخدمة: | أكثر من 30 عاما |
|---|---|---|---|
| المعالجة السطحية: | المجلفن الساخن أو اللوحة | نوع الأساس: | قاعدة الخرسانة |
| ضبط الجودة: | ISO9000 | يكتب: | برج الاتصالات |
| مُكَمِّلات: | مرساة الأرض | شكل: | أسطواني مدبب |
| المعالجة السطحية: | تراجع الساخنة المجلفن | منصة: | 1 جهاز كمبيوتر |
| شكل المادة: | قضيب فولاذي، زاوية فولاذية | نوع العرض: | المصنع |
| تصنيع المعدات الأصلية: | نعم | الحماية من الصواعق: | طقم التأريض وقضيب الصواعق |
| معيار: | جيجابايت/ANSI/TIA-222-G | ارتفاع: | 9-40 م |
| إبراز: | برج أحادي القطب مدمج من الصلب المجلفن,سارية أحادية القطب ذاتية الدعم 5G,سارية مايكروويف خارجية موفرة للمساحة,self supporting monopole mast 5G,outdoor microwave mast space saving |
||
شركة JIAYAO
وصف المنتج
1تفاصيل:
مكان المنشأ: هيبي ، الصين (البر الرئيسي) ؛ اسم العلامة التجارية: Jaoyao أو OEM ؛ رقم الطراز: برج الاتصالات
المعالجة السطحية: الغسيل الحار أو الطلاء.
2التعبئة والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بواسطة أشرطة رسامة حسب متطلبات العميل.
التسليم: يتم شحنها في 20 يوما بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج واحد من الصلب إلى عدة حزم.
المسامير: مادة التعبئة هي كيس نايلون قوي أو طبل فولاذي.
| التصميم | ||
| 1قانون التصميم | ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 | |
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D | GB/T1591: Q355B، Q355C، Q355D | |
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 355 | 235 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |
| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| العلامة | ||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | |
| الغلفان | ||
| 15معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 16معيار التصلب للمسامير والمحار | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17اختبار المصنع | اختبار التوتر، تحليل العناصر، اختبار شاربي ((اختبار التأثير) ، الانحناء البارد، اختبار التحديد، اختبار المطرقة |
|
| السعة | ||
| 18أقصى قدرة إنتاج | 50000 طن سنوياً | |

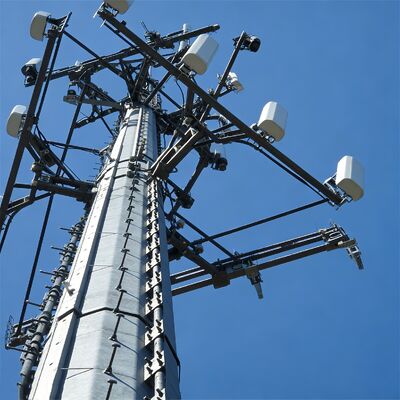

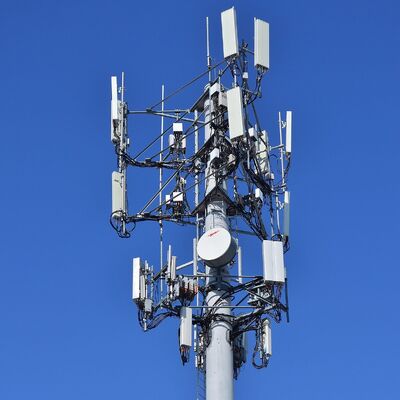

ما هو الجسم الرئيسي من برج الاحتكار؟
الجسم الرئيسي من برج أحادية القطب هو واحد، يدعم نفسه الصلبة / نصف الصلبة عمود الذي يشكل الهيكل المحمل الأساسي للبرج، مصممة للاستخدام الحضري.عادة ما يتم تصنيعها من ألواح الصلب المطاطية عالية المقاومة (Q345B / ASTM A500 الدرجة B) ولها شكل أسطواني أو متعدد الأبعاد لحام (قطرها 0.5 × 2 م ، مقياسًا بحجم البرج) مع تصميم مخفف (أصغر قليلاً في الجزء العلوي) لتحسين مقاومة ثقل الرياح (حتى 180 كم / ساعة).ارتفاعه يتراوح من 10m إلى 60m (يمكن تخصيصه لمحطات 5G الصغيرة أو مراكز الاتصالات الحضرية)، وهي بمثابة الإطار الأساسي لدمج جميع المكونات المساعدة من برج الاحتكار.
ما هي الحافة السفلية والسلالم والمنصة من برج الاحتكار؟
1الجهاز السفلي: هو عنصر فولاذي ثقيل الحمل مصفوق إلى قاعدة العمود الرئيسي لـ monopole ، والذي يعمل كصلة حاسمة بين جسم البرج والأساس الخرساني.مصنوع من الفولاذ عالي المقاومة (يتطابق مع الجسم الرئيسي) ومعالج بعمليات مضادة للتآكل، يتماشى مع المسامير الراسخة للأساس لتثبيت البرج عموديا ونقل جميع الأحمال الهيكلية والمعدات إلى الأرض، مما يضمن الاستقرار العام للبرج.
2السلم: هو سلم تسلق داخلي مدمج في العمود الرئيسي لـ monopole ، مصنوع من الصلب المجلفن المقاوم للتآكل ومجهز بنظام احترازي احترافي.يقدم مسارًا آمنًا للوصول الرأسي لمراقبة البرج وتثبيت المعدات وإصلاحهاوسلامتها هي محور رئيسي في صيانة البرج العادية.

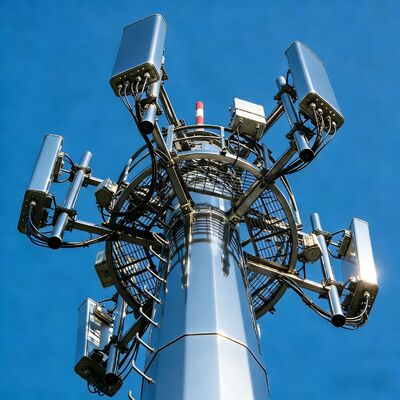

3منصة: تم تجهيز برج الاحتكار بمواقع صلبة مدمجة (مخصصة لاحتياجات المشروع) مثبتة على العمود الرئيسي على ارتفاعات محددة.المصنوعة من الصلب المصنوع من الصلب المصنوع من الصلب، هذه المنصات بمثابة أماكن عمل مستقرة لتثبيت وصيانة وتفتيش معدات الاتصالات (مثل هوائيات 5G وأجهزة الميكروويف) ومعدات المراقبة.مصممة لتتناسب مع البصمة الضيقة جداً لـ"الاحتكار"، أنها تعظيم الراحة التشغيلية دون المساس البرج الرقيق، التصميم الحضري غير مثير للاهتمام.

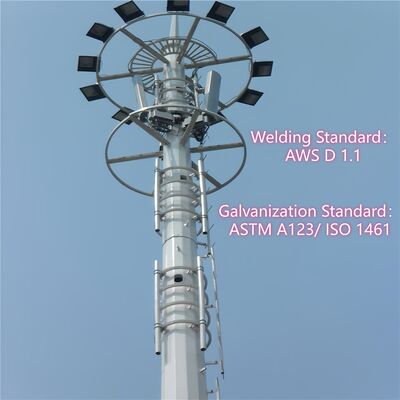

ما هو الجسم الرئيسي من برج الاحتكار بعد الغسيل الحار؟
بعد الغسيل الحار،يظل الجسم الرئيسي من برج الاحتكار الرئيسي محورًا واحدًا أسطوانيًا / متعدد الأبعاد من الصلب (مصنعًا من ألواح الصلب المقاومة عالية Q345B / ASTM A500 الدرجة B) مع تصميم مخفف، ويتم الحفاظ على شكل الهيكل والأبعاد وأداء تحمل الحمل تماما. التغيير الرئيسي هو أن سطحها الصلب بأكمله مغطى بواحدة،طلاء الزنك الكثيف بما يتماشى مع معيار ASTM A123هذه الطبقة المعلبة تشكل حاجز مقاوم للتآكل يحمي بشكل فعال الركيزة الفولاذية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي.تمديد عمر الجسم الرئيسي إلى أكثر من 25 سنةكما يحافظ الجسم الرئيسي المعلب على صلابة الهيكل من عمود الصلب الأصلي ، وجميع المفاصل المطاومة (AWS D1.1-متوافق) يتم تسليطهم على قدم المساواة لضمان أداء مضاد للتآكل ثابت والنزاهة الهيكلية العامة لجسم البرج.
