| بناء: | برج الاحتكار | مرتفعات: | 9-40 م |
|---|---|---|---|
| كود التصميم: | أنسي TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| اسم المنتج: | برج أحادي القطب | لون: | لون مخصص |
| سرعة الرياح: | ≥60 م/ث | بين قوسين الهوائي: | 2 إلى 4 أجزاء |
| القطر العلوي: | 0.5 متر | قطب الهوائي: | 3-10 |

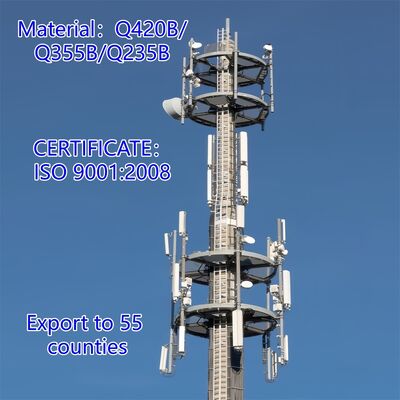

| مادة: | Q345B/A572 ألواح الصلب Q355 Q420 Q460 | نوع العرض: | المصنع |
| حياة: | أكثر من 25 سنة | إصدار الشهادات: | ISO9001:2008 |
| طلب: | الاتصالات السلكية واللاسلكية والبث | توريد سيتل: | المصنع |
| شكل: | دائري | المعالجة السطحية: | حار المجلفن |
| نوع العرض: | المصنع | هود المعالجة السطحية: | الجلفنة بالغمس الساخن |
| طريقة التثبيت: | الجمعية المسدودة | شكل المادة: | قضيب فولاذي، زاوية فولاذية |
| خدمة الحياة: | أكثر من 30 عاما | الحمولة: | 500 كجم |
| هيكل القطب: | وجوه متعددة | تصنيع المعدات الأصلية: | نعم |
| سعة الحمولة الزلزالية: | تصل إلى 9 درجات | نوع الأساس: | أسمنت |
| لون الطلاء: | حسب الطلب | يكتب: | برج الاتصالات |
| نوع التثبيت: | مثبتة على الأرض | متطلبات الصيانة: | قليل |
برج أحادي القطب من الصلب مصمم بمعايير ANSI/TIA-222-G-H-F و EN/1991-1-4 لدعم البنية التحتية للاتصالات

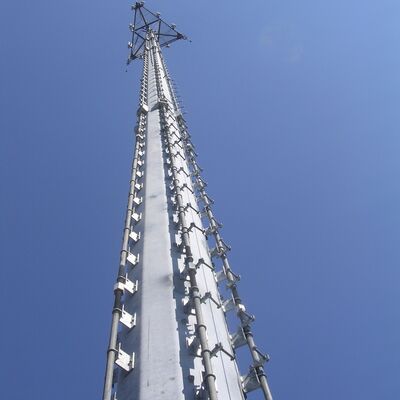

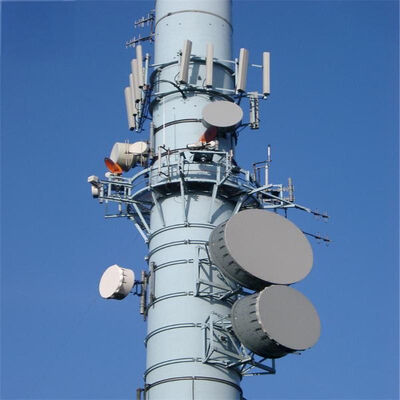

برج الاتصالات أحادي القطب (يُطلق عليه غالبًا برج أحادي القطب للاتصالات) هو هيكل قائم بذاته ذو عمود واحد مصمم للمناطق الحضرية والمكتظة بالسكان، ويتميز بشكله الأسطواني أو المضلع المدمج. على عكس أبراج الشبكات المفتوحة، يتميز هذا البرج بعمود واحد صلب/شبه صلب - مما يجعله غير مزعج بصريًا ومثاليًا للمواقع التي تتطلب مساحة محدودة وحساسية جمالية.
وصف المنتج
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: Jaoyao أو OEM؛ رقم الموديل: برج اتصالات

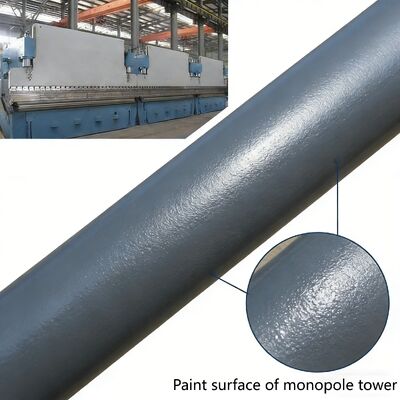

المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
| تصميم | ||
| 1. كود التصميم |
ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 |
|
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700: Q235B، Q235C، Q235D |
GB/T1591: Q355B، Q355C، Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR، S235J0، S235J2 | EN10025: S355JR، S355J0، S355J2 | |

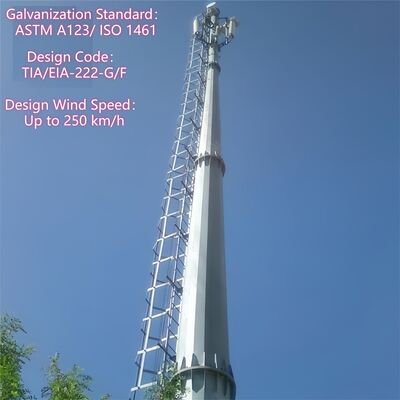

| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360 ~ 510 | 470 ~ 630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27 (20 درجة مئوية) --- Q235B (S235JR) | 27 (20 درجة مئوية) --- Q345B (S355JR) |
| 27 (0 درجة مئوية) --- Q235C (S235J0) | 27 (0 درجة مئوية) --- Q345C (S355J0) | |
| 27 (-20 درجة مئوية) --- Q235D (S235J2) | 27 (-20 درجة مئوية) --- Q345D (S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | درجة 4.8، 6.8، 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990، DIN931، DIN933 | |
| 11.2 الصواميل | ISO4032، ISO4034 | |
| 11.3 الحلقات | DIN7989، DIN127B، ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |

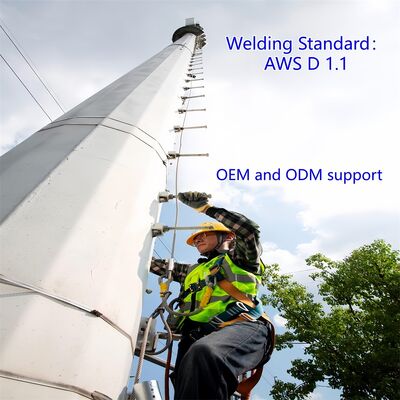

| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| القدرة | ||
| 18. الحد الأقصى لطاقة الإنتاج | 50,000 طن سنويًا | |
ما هو الجسم الرئيسي لبرج أحادي القطب؟
الجسم الرئيسي لبرج أحادي القطب هو عمود واحد صلب/شبه صلب قائم بذاته يشكل الهيكل الأساسي الحامل للحمل للبرج، والمصمم للاستخدام الحضري. يتم تصنيعه عادةً من ألواح فولاذية مدلفنة عالية القوة (Q345B/ASTM A500 Grade B) ويتميز بـ شكل أسطواني أو مضلع ملحوم (قطر 0.5-2 متر، يتم قياسه حسب ارتفاع البرج) مع تصميم مخروطي (أضيق قليلاً في الأعلى) لتحسين مقاومة حمل الرياح (حتى 180 كم/ساعة). يتراوح ارتفاعه من 10 إلى 60 مترًا (قابل للتخصيص لمحطات 5G الصغيرة أو مراكز الاتصالات الحضرية)، ويعمل كإطار أساسي لدمج جميع المكونات المساعدة لبرج أحادي القطب.

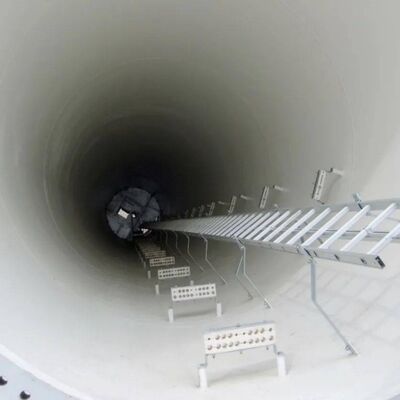

ما هي الشفة السفلية والسلالم والمنصة لبرج أحادي القطب؟
ما هو الجسم الرئيسي لبرج أحادي القطب بعد الجلفنة بالغمس الساخن؟
بعد الجلفنة بالغمس الساخن، يظل الجسم الرئيسي لبرج أحادي القطب هو العمود الفولاذي الأسطواني/المضلع الأساسي (المصنوع من ألواح فولاذية مدلفنة عالية القوة Q345B/ASTM A500 Grade B) بتصميم مخروطي، ويتم الحفاظ على شكله الهيكلي وأبعاده وأدائه الحامل للحمل بالكامل. التغيير الرئيسي هو أن سطحه الفولاذي بالكامل مغطى بطبقة زنك موحدة وكثيفة وفقًا لمعيار ASTM A123. تشكل هذه الطبقة المجلفنة حاجزًا مقاومًا للتآكل يحمي الركيزة الفولاذية بفعالية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي، مما يطيل عمر خدمة الجسم الرئيسي إلى أكثر من 25 عامًا. يحافظ الجسم الرئيسي المجلفن أيضًا على الصلابة الهيكلية للعمود الفولاذي الأصلي، ويتم جلفنة جميع الوصلات الملحومة (المطابقة لـ AWS D1.1) بشكل متساوٍ لضمان أداء متسق مضاد للتآكل والسلامة الهيكلية الشاملة لجسم البرج.
