تفاصيل المنتج:
اتصل
نتحدث الآن
|
| كود التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | معيار الجلفنة: | أستم A123 / إسو 1461 |
|---|---|---|---|

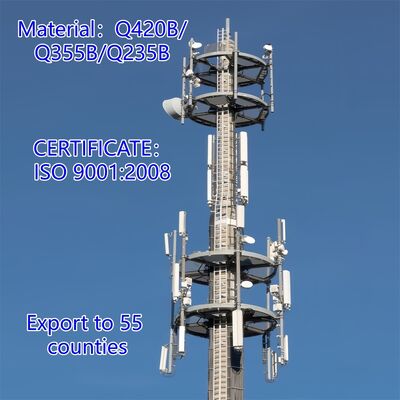

| إصدار الشهادات: | ISO9001:2008 | مادة: | Q345B/A572 ألواح الصلب Q355 Q420 Q460 |
| اسم المنتج: | برج احتكار مجلفن بالغمس الساخن 5G Wifi Telecom برج اتصالات على السطح | سرعة الرياح: | > = 60 م/ث |
| حياة: | أكثر من 25 سنة | بناء: | برج الاحتكار |
| لون: | لون مخصص | نوع العرض: | الشركة المصنعة |
| بين قوسين الهوائي: | 2 إلى 4 أجزاء | القطر العلوي: | 0.5 متر |
| طلب: | الاتصالات السلكية واللاسلكية والبث | توريد سيتل: | الشركة المصنعة |
| شكل: | دائري | المعالجة السطحية: | حار المجلفن |
| نوع العرض: | الشركة المصنعة | هود المعالجة السطحية: | الجلفنة بالغمس الساخن |
| قطب الهوائي: | 3-10 | طريقة التثبيت: | الجمعية المسدودة |
| شكل المادة: | قضيب فولاذي، زاوية فولاذية | خدمة الحياة: | أكثر من 30 عاما |
| مرتفعات: | 9-40 م | الحمولة: | 500 كجم |
| هيكل القطب: | وجوه متعددة | تصنيع المعدات الأصلية: | نعم |
| سعة الحمولة الزلزالية: | تصل إلى 9 درجات | نوع الأساس: | أسمنت |
| لون الطلاء: | حسب الطلب | يكتب: | برج الاتصالات |
| نوع التثبيت: | مثبتة على الأرض | متطلبات الصيانة: | قليل |
شركة JIAYAO
برج الاتصالات الاحتكاري (غالبا ما يطلق عليه احتكار الاتصالات) هو هيكل ذو عمود واحد ، يدعم نفسه مصمم خصيصا للمناطق الحضرية والكثيفة السكان ،يتم تحديدها من خلال شكلها الأسطواني أو متعدد الأطراف المدمجعلى عكس أبراج الشبكة المفتوحة ، يحتوي هذا البرج على عمود واحد صلب / شبه صلب مما يجعله غير مثير للنظر ومثالي للمواقع المحدودة بالمساحة والحساسة الجمالية.
وصف المنتج
1تفاصيل:
مكان المنشأ: هيبي ، الصين (البر الرئيسي) ؛ اسم العلامة التجارية: Jaoyao أو OEM ؛ رقم الطراز: برج الاتصالات
المعالجة السطحية: الغسيل الحار أو الطلاء.
2التعبئة والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بواسطة أشرطة رسامة حسب متطلبات العميل.
التسليم: يتم شحنها في 20 يوما بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج واحد من الصلب إلى عدة حزم.
المسامير: مادة التعبئة هي كيس نايلون قوي أو طبل فولاذي.
| التصميم | ||
| 1قانون التصميم |
ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 |
|
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D |
GB/T1591: Q355B، Q355C، Q355D |
|
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 355 | 235 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |
| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| العلامة | ||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | |
| الغلفان | ||
| 15معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 16معيار التصلب للمسامير والمحار | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17اختبار المصنع | اختبار التوتر، تحليل العناصر، اختبار شاربي ((اختبار التأثير) ، الانحناء البارد، اختبار التحديد، اختبار المطرقة |
|
| السعة | ||
| 18أقصى قدرة إنتاج | 50000 طن سنوياً | |

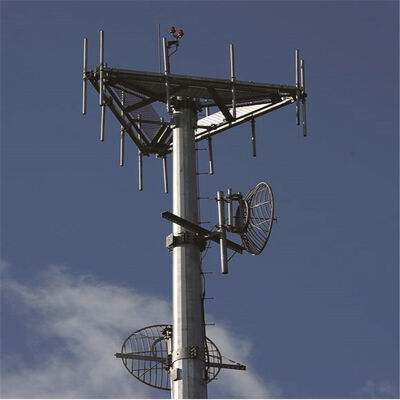

ما هو الجسم الرئيسي من برج الاحتكار؟
الجسم الرئيسي من برج الاحتكار هوعجلة واحدة ذاتية الدعم صلبة / شبه صلبةالذي يشكل هيكل تحمل الأساسي للبرج، مصممة للاستخدام الحضري. وهو عادة ما يتم تصنيعه من ألواح الصلب المطاطية عالية المقاومة (Q345B / ASTM A500 الدرجة B) ويتميزشكل أسطواني أو متعدد الأطراف مصفوق(قطر 0.5 ∼ 2m ، مقياسًا بحجم البرج) مع تصميم معتدل (أصغر قليلاً في الجزء العلوي) لتحسين مقاومة حمولة الرياح (حتى 180 كم / ساعة).ارتفاعه يتراوح من 10m إلى 60m (يمكن تخصيصه لمحطات 5G الصغيرة أو مراكز الاتصالات الحضرية)، وهي بمثابة الإطار الأساسي لدمج جميع المكونات المساعدة من برج الاحتكار.

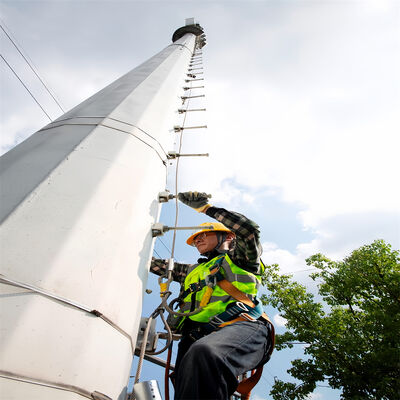

ما هي الحافة السفلية والسلالم والمنصة من برج الاحتكار؟

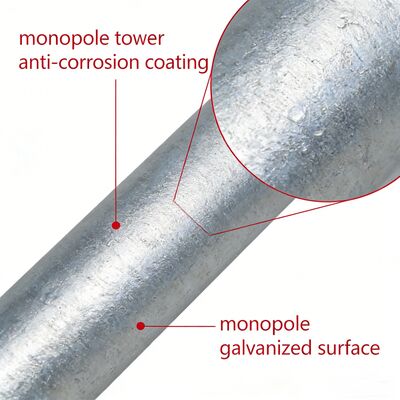

ما هو الجسم الرئيسي من برج الاحتكار بعد الغسيل الحار؟
بعد الغسيل الحار،يظل الجسم الرئيسي من برج الاحتكار الرئيسي محورًا واحدًا أسطوانيًا / متعدد الأبعاد من الصلب (مصنعًا من ألواح الصلب المقاومة عالية Q345B / ASTM A500 الدرجة B) مع تصميم مخفف، ويتم الحفاظ على شكله الهيكلي وأبعاده وأداء تحمل الحمل بالكامل. التغيير الرئيسي هو أن سطح الصلب بأكمله مغطى بطلاء زنك موحد كثيفبما يتماشى مع معيار ASTM A123هذه الطبقة المعلبة تشكل حاجز مقاوم للتآكل يحمي بشكل فعال الركيزة الفولاذية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي.تمديد عمر الجسم الرئيسي إلى أكثر من 25 سنةكما يحافظ الجسم الرئيسي المعلب على صلابة الهيكل من عمود الصلب الأصلي ، وجميع المفاصل المطاومة (AWS D1.1-متوافق) يتم تسليطهم على قدم المساواة لضمان أداء مضاد للتآكل ثابت والنزاهة الهيكلية العامة لجسم البرج.
