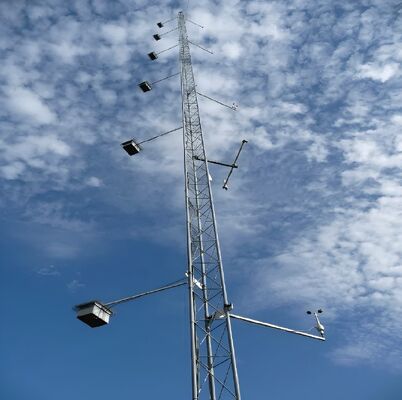

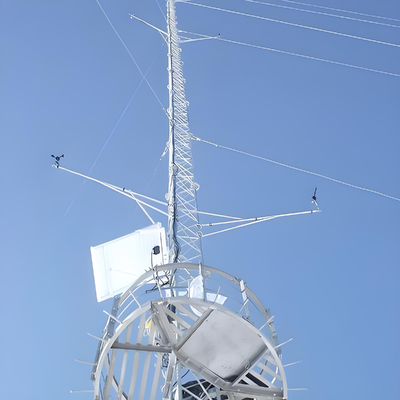

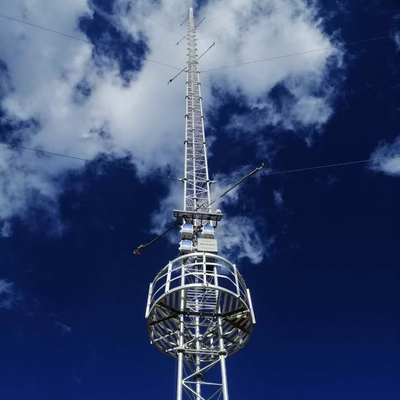

تراجع الساخنة المجلفن برج قياس الرياح مقياس شدة الريح الصاري شعرية برج الصلب لمراقبة تقييم موارد مزرعة الرياح

صورة كبيرة : تراجع الساخنة المجلفن برج قياس الرياح مقياس شدة الريح الصاري شعرية برج الصلب لمراقبة تقييم موارد مزرعة الرياح

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Jiayao
إصدار الشهادات:	ISO9001:2008 COC
رقم الموديل:	برج الأسلاك جايد

شروط الدفع والشحن:

الحد الأدنى لكمية:	4 طن
الأسعار:	US$1600,1-100Tons;US$1000,>=100 Tons
تفاصيل التغليف:	معبأة في صناديق خشبية أو مجمعة بألواح مجلفنة
وقت التسليم:	15-20days
شروط الدفع:	خطاب الاعتماد، تي/تي
القدرة على العرض:	500-1000 طن شهريا

اتصل نتحدث الآن

تراجع الساخنة المجلفن برج قياس الرياح مقياس شدة الريح الصاري شعرية برج الصلب لمراقبة تقييم موارد مزرعة الرياح

وصف

اسم:	تراجع الساخنة المجلفن برج قياس الرياح مقياس شدة الريح الصاري شعرية برج الصلب لمراقبة تقييم موارد مزر	معيار:	أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1
سرعة الرياح:	> 60 م/ث	قطر السلك:	12 ملم
معيار الجلفنة:	أستم A123 / إسو 1461	لحام:	AWS D1.1
الانحراف العمودي:	<1/1000	علاج مضاد للتآكل:	تراجع الساخنة المجلفن
حياة:	أكثر من 20 عاما	النوع الأساسي:	أساس خرساني
لون:	فضي	نوع الهيكل:	برج شعرية
شكل المقطع العرضي:	الثلاثي	قدرة حمولة الرياح:	ما يصل إلى 200 كم/ساعة
شدة الزلزال:	8°	مؤسسة:	الملف الشخصي H أو القناة الفولاذية
متطلبات الصيانة:	قليل	التخصيص:	متاح عند الطلب
المنصات:	1-5	القدرة على الوزن:	5000 كجم

برج قياس الرياح المجلفن بالغمس الساخن، سارية مقياس الرياح، برج فولاذ شبكي لتقييم موارد مزارع الرياح والمراقبة

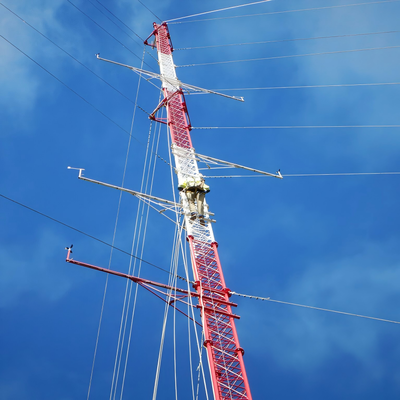

أبرج ساري معلق (يُطلق عليه أيضًا برج ساري) هو هيكل طويل ونحيف يعتمد على أسلاك ربط خارجية (كابلات فولاذية عالية القوة) لتحقيق الاستقرار - على عكس الأبراج ذاتية الدعم التي تقف بشكل مستقل. يسمح هذا التصميم بالوصول إلى ارتفاعات أكبر بمواد هيكلية أقل، مما يجعله خيارًا فعالاً من حيث التكلفة للتطبيقات التي تتطلب تغطية أو ارتفاعًا واسعًا.

الميزات الهيكلية والتصميمية الأساسية

جسم برج نحيف: مبني كهيكل فولاذي أنبوبي أو شبكي (أضيق من الأبراج ذاتية الدعم)، مع شكل مخروطي لتحسين توزيع الأحمال.
نظام أسلاك الربط: مجموعات متعددة من الكابلات الفولاذية تتصل بالسارية على فترات تتراوح بين 20 و 30 مترًا، مثبتة بالأرض بزوايا تتراوح بين 45 و 60 درجة لمقاومة قوى الرياح/الزلازل.
نطاق الارتفاع: يمتد من 30 مترًا إلى أكثر من 200 متر (أطول من معظم الأبراج ذاتية الدعم)، قابل للتخصيص لتلبية الاحتياجات المحددة.
ملحقات: تشمل سلالم التسلق، وحوامل الهوائيات، وصواني الكابلات، وأضواء التحذير للطيران (لارتفاعات تزيد عن 60 مترًا).

المواد والمعايير الرئيسية

جسم البرج: فولاذ هيكلي مجلفن (ASTM A36/S235JR) لمقاومة التآكل والقوة.
أسلاك الربط: كابلات فولاذية عالية الشد (ASTM A475) مع طلاءات زنك/بوليمر للمتانة.
مثبتات: مثبتات خرسانية/فولاذية شديدة التحمل لتثبيت الأسلاك، مصممة لأحمال الشد.
الامتثال: يتبع IEC 62305 (الحماية من الصواعق) وقوانين سلامة البناء المحلية.

سيناريوهات التطبيق الأساسية

البث/الاتصالات: يدعم هوائيات التلفزيون/الراديو وأجهزة الإرسال الميكروويف بعيدة المدى (يزيد من تغطية الإشارة عبر الارتفاع).

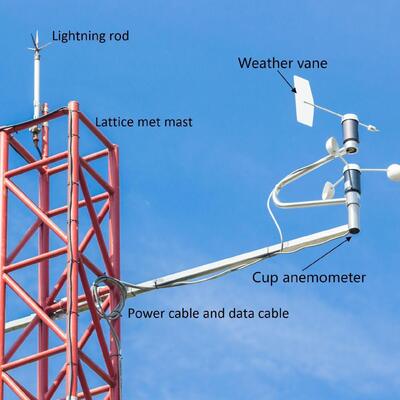

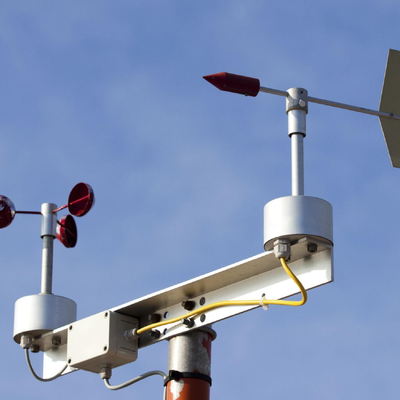

المراقبة الأرصاد الجوية: يستضيف أجهزة استشعار الطقس/الرادار على ارتفاعات عالية للحصول على بيانات جوية دقيقة.
الملاحة الجوية: يركب منارات الطيران في المناطق النائية (الجبال، السواحل).
البحث العلمي: ينشر أدوات جوية (أجهزة مراقبة الأوزون) فوق تداخل الأرض.

1. المواصفات

التصميم
1. كود التصميم	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
الفولاذ الهيكلي
2. الدرجة	فولاذ طري	فولاذ عالي الشد
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q345B, Q345C,Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعة الرياح التصميمية	حتى 250 كم/ساعة
4. الانحراف المسموح به	0.5 ~1.0 درجة @ سرعة التشغيل
5. قوة الشد (Mpa)	360~510	470~630
6. قوة الخضوع (t≤16mm) (Mpa)	355	235
7. الاستطالة (%)	20	24
8. قوة الصدم KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
البراغي والصواميل
9. الدرجة	درجة 4.8, 6.8, 8.8
10. معايير الخصائص الميكانيكية
10.1 البراغي	ISO 898-1
10.2 الصواميل	ISO 898-2
10.3 الحلقات الواقية	ISO 6507-1
11. معايير الأبعاد
11.1 البراغي	DIN7990, DIN931, DIN933
11.2 الصواميل	ISO4032, ISO4034
11.3 الحلقات الواقية	DIN7989, DIN127B, ISO7091
اللحام
12. الطريقة	لحام القوس بالغاز الواقي CO2 ولحام القوس المغمور (SAW)
13. المعيار	AWS D1.1
الوسم
14. طريقة وسم الأعضاء	الختم بالضغط الهيدروليكي
الجلفنة
15. معيار الجلفنة للمقاطع الفولاذية	ISO 1461 أو ASTM A123
16. معيار الجلفنة للبراغي والصواميل	ISO 1461 أو ASTM A153

ما هو جسم برج الساري المعلق؟

جسم برج الساري المعلق (برج ساري معلق) هو الهيكل المركزي النحيف الذي يتحمل الأحمال ويدعم الهوائيات أو أجهزة الاستشعار أو المعدات الأخرى، ويعتمد على أسلاك الربط الخارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة الذاتية). عادة ما يتم بناؤه كهيكل فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، أضيق عند القمة) لتحسين توزيع الأحمال ومقاومة الرياح. يتم تصنيع جسم البرج من فولاذ هيكلي مجلفن (متوافق مع معايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة طويلة الأمد في البيئات الخارجية. يعمل كقاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق وحوامل الهوائيات وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة خصيصًا لتطبيقات مثل البث أو الاتصالات أو المراقبة الأرصادية.كيفية تركيب الهوائي على برج الساري المعلق؟يتضمن تركيب الهوائي على برج ساري معلق عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:

التحضير قبل التركيب

: التحقق من قدرة تحمل البرج للأحمال لضمان قدرته على دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها). فحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، والتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).

تركيب حامل الهوائي: تثبيت حوامل الهوائيات المخصصة (ملحقات مدمجة في البرج) في نقاط محددة مسبقًا على جسم البرج. يتم تثبيت هذه الحوامل عادةً باستخدام براغي عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالًا قويًا يتحمل قوى الرياح والاهتزازات.
رفع الهوائي وتوجيهه: استخدام الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (المختار استراتيجيًا لتحقيق تغطية إشارة مثالية). محاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو مقاييس المحاذاة للدقة.
تثبيت الهوائي: ربط الهوائي بالحوامل المثبتة مسبقًا باستخدام أجهزة متوافقة، وتشديد البراغي إلى عزم الدوران المحدد لمنع الحركة. التأكد من أن الهوائي مستوٍ ومستقر، دون أي اهتزاز يمكن أن يؤثر على الأداء أو السلامة الهيكلية.
توجيه الكابلات والتكامل: توجيه كابلات الإشارة أو المغذيات عبر صواني الكابلات المدمجة في البرج لحمايتها من التلف البيئي. توصيل الكابلات بالهوائي وتمريرها إلى المعدات الأرضية، مع ضمان العزل المناسب والعزل المائي عند نقاط الاتصال.
الفحص النهائي: إجراء فحص بصري للهوائي والحوامل والكابلات للتأكد من سلامة التركيب. اختبار إرسال/استقبال إشارة الهوائي للتحقق من وظيفته، والتأكد من اتباع جميع بروتوكولات السلامة (مثل حماية العمال من السقوط) طوال العملية.
ما هو جهاز منع التسلق على برج الساري المعلق؟جهاز منع التسلق لبرج الساري المعلق هو مكون سلامة متخصص يتم تركيبه على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصميمات الشائعة:

أطواق/تنانير منع التسلق

: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق حرمان المتسلق من نقاط الإمساك أو الدعم.

ردعات شائكة أو مسننة: ملحقات فولاذية غير قاتلة، مدببة على الأجزاء السفلية من البرج أو السلالم لتثبيط التسلق غير المصرح به.
وصول مقفل: إذا كان البرج مجهزًا بلوحة وصول أرضية أو نقطة دخول للسلم، فإن بوابة مقفلة تقيد الوصول إلى الموظفين المعتمدين فقط.
تم تصنيع هذه الأجهزة من مواد مقاومة للتآكل (مثل الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. الغرض الأساسي منها هو تعزيز السلامة عن طريق منع التسلق العرضي أو المتعمد من قبل الأفراد غير المدربين، بما يتماشى مع قوانين سلامة البناء المحلية وتخفيف المسؤولية لمشغلي الأبراج.كيفية توصيل سلك الربط ببرج الساري المعلق؟

يتضمن توصيل أسلاك الربط ببرج الساري المعلق عملية آمنة وقادرة على تحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بفعالية ضد قوى الرياح والزلازل:

التحضير

: اختيار أسلاك ربط مصنوعة من كابلات فولاذية عالية الشد (متوافقة مع ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. التأكد من أن جسم البرج يحتوي على نقاط تثبيت مصنعة مسبقًا (مثل العروات أو الأقواس أو الدعامات العرضية) على فترات تتراوح بين 20 و 30 مترًا، كما هو محدد في تصميم البرج.

تركيب أجهزة التثبيت: تركيب أقواس أو وصلات أسلاك ربط شديدة التحمل في نقاط التثبيت المحددة مسبقًا للبرج باستخدام براغي عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الأقواس لتوزيع الشد بالتساوي على جسم البرج.
إنهاء السلك: استخدام تجهيزات إنهاء احترافية (مثل الأكمام الملولبة، أو مشابك الكابلات، أو الحلقات) لتثبيت نهاية كل سلك ربط. يتم تثبيت الأكمام الملولبة على السلك لاتصال دائم وعالي القوة، بينما توفر مشابك الكابلات شدًا قابلاً للتعديل.
تجميع أجهزة التوصيل: توصيل الطرف المنتهي لسلك الربط بقوس البرج باستخدام قيد أو دبوس، مع ضمان ملاءمة آمنة دون أي ارتخاء. استخدام أداة شد (مثل شداد أو رافعة) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لموازنة القوى الجانبية على البرج.
التحقق: التحقق من محاذاة الاتصال مع الهيكل المخروطي للبرج وأن السلك مشدود بشكل موحد (تجنب الشد المفرط، الذي يمكن أن يجهد جسم البرج). التأكد من أن الأجهزة وتجهيزات الإنهاء مقاومة للتآكل وتتوافق مع معايير السلامة للبرج.
كيفية توصيل سلك الربط ببرغي التثبيت؟يعد توصيل أسلاك الربط بمسامير التثبيت (مثبتات الأرض) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:

تحضير المثبت

: التأكد من تثبيت مثبت الأرض (مثبت خرساني أو فولاذي شديد التحمل، مصمم لأحمال الشد) بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك الربط. يجب أن يكون المثبت قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.

كشف برغي التثبيت: التأكد من أن البرغي العلوي للمثبت (برغي التثبيت) يبرز فوق الأرض ومسنن لاستيعاب أجهزة التوصيل. يجب أن يكون البرغي مصنوعًا من فولاذ عالي القوة لتحمل شد سلك الربط.
إنهاء السلك: إنهاء الطرف الحر لسلك الربط باستخدام نفس التجهيزات عالية القوة (الأكمام الملولبة، مشابك الكابلات، أو الحلقات) المستخدمة لتوصيل البرج، مما يضمن طرفًا آمنًا وقادرًا على تحمل الأحمال.
تجميع أجهزة التوصيل: توصيل شداد (لضبط الشد) وقيد بسلك الربط المنتهي. يتصل الشداد ببرغي التثبيت عبر صامولة أو حلقة واقية، مما يسمح بضبط دقيق لشد السلك.
الشد والتثبيت: استخدام الشداد لشد سلك الربط إلى المواصفات المطلوبة، مع التأكد من أنه يقاوم القوى الجانبية دون سحب المثبت. بمجرد الشد، قم بقفل الشداد باستخدام دبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
الفحص النهائي: التحقق من أن الاتصال آمن، وأن المثبت لا يظهر أي علامات حركة، وأن سلك الربط محاذٍ بالزاوية الصحيحة 45-60 درجة. فحص البرغي والأجهزة وإنهاء السلك بحثًا عن التآكل، مع ضمان الامتثال لـ IEC 62305 وقوانين السلامة المحلية.
