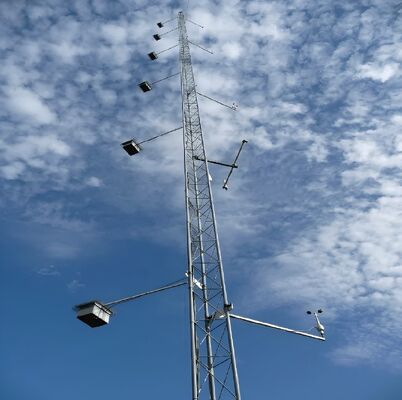

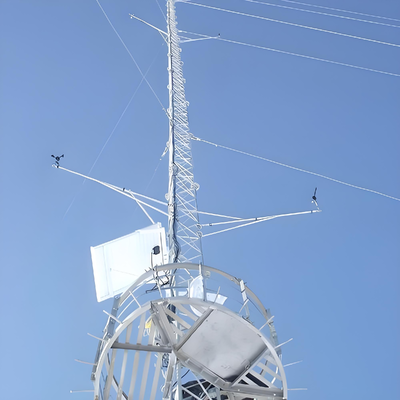

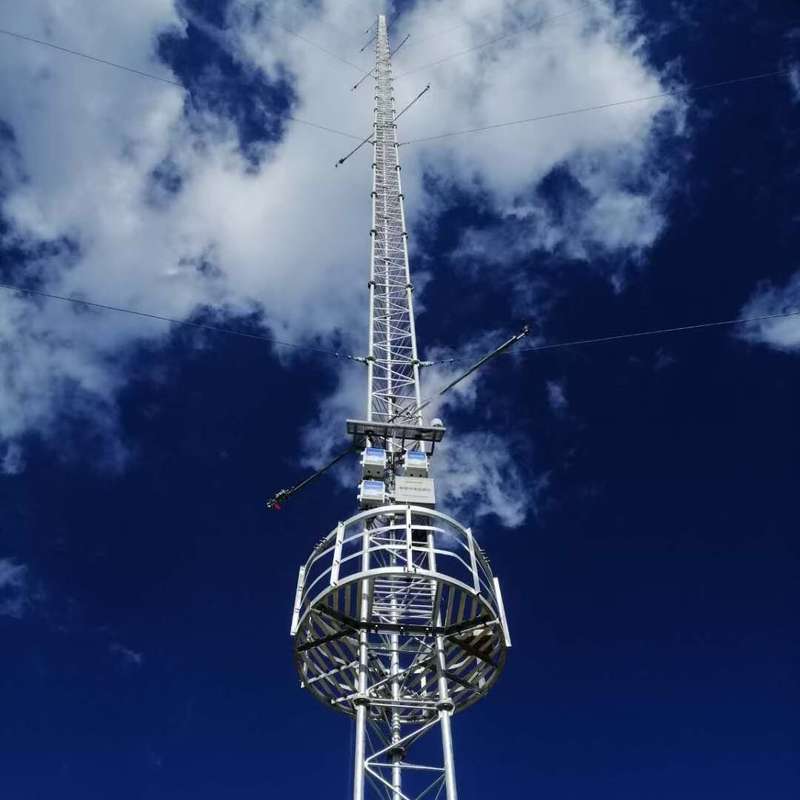

برج مراقبة قياس الرياح التلسكوبي المجلفن بالغمس الساخن 10م-200م

الميزات الهيكلية والتصميمية الأساسية

• جسم برج نحيف: مبني كهيكل فولاذي أنبوبي أو شبكي (أضيق من الأبراج ذاتية الدعم)، مع شكل مخروطي لتحسين توزيع الحمل.

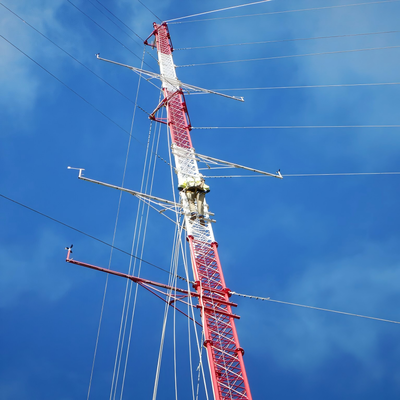

• نظام أسلاك الربط: مجموعات متعددة من الكابلات الفولاذية تتصل بالسارية على فترات تتراوح بين 20 و 30 مترًا، وترتكز على الأرض بزوايا تتراوح بين 45 و 60 درجة لمقاومة قوى الرياح/الزلازل.

• نطاق الارتفاع: يمتد من 30 مترًا إلى أكثر من 200 متر (أطول من معظم الأبراج ذاتية الدعم)، قابل للتخصيص لتلبية الاحتياجات المحددة.

• ملحقات: تشمل سلالم التسلق، وحوامل الهوائيات، وصواني الكابلات، وأضواء التحذير للطيران (للارتفاعات التي تزيد عن 60 مترًا).

المواد والمعايير الرئيسية

• جسم البرج: فولاذ هيكلي مجلفن (ASTM A36/S235JR) لمقاومة التآكل والقوة.

• أسلاك الربط: كابلات فولاذية عالية الشد (ASTM A475) مع طلاءات زنك/بوليمر للمتانة.

• مرتكزات: مرتكزات خرسانية/فولاذية شديدة التحمل لتثبيت الأسلاك، مصممة لأحمال الشد.

• الامتثال: يتبع IEC 62305 (الحماية من الصواعق) وقوانين سلامة البناء المحلية.

سيناريوهات التطبيق الأساسية

• البث/الاتصالات: يدعم هوائيات التلفزيون/الراديو وأجهزة الإرسال الميكروويف بعيدة المدى (يزيد من تغطية الإشارة عبر الارتفاع).

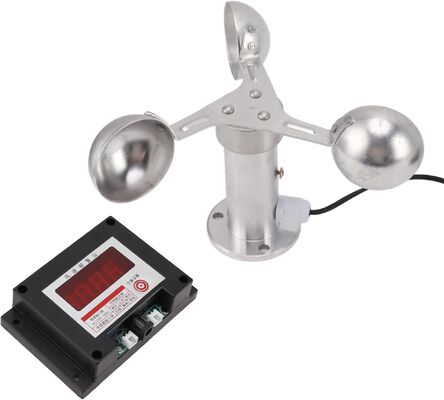

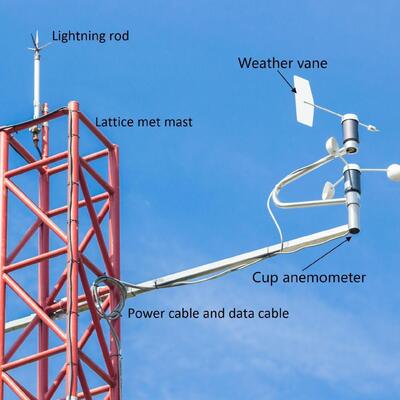

• المراقبة الأرصاد الجوية: يستضيف أجهزة استشعار الطقس/الرادار على ارتفاعات عالية للحصول على بيانات جوية دقيقة.

• الملاحة الجوية: يركب منارات الطيران في المناطق النائية (الجبال، السواحل).

• البحث العلمي: ينشر أدوات جوية (أجهزة مراقبة الأوزون) فوق تداخل الأرض.

1. المواصفات

ما هو جسم برج السارية الموثوق؟

جسم برج السارية الموثوق (برج سارية موثوق) هو الهيكل المركزي النحيف الذي يتحمل الأحمال ويدعم الهوائيات أو أجهزة الاستشعار أو المعدات الأخرى، ويعتمد على أسلاك الربط الخارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة الذاتية). عادة ما يتم بناؤه كهيكل فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، وأضيق عند القمة) لتحسين توزيع الحمل ومقاومة الرياح. يتم تصنيع جسم البرج من فولاذ هيكلي مجلفن (متوافق مع معايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة على المدى الطويل في البيئات الخارجية. يعمل كقاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق وحوامل الهوائيات وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة خصيصًا لتطبيقات مثل البث أو الاتصالات أو المراقبة الأرصاد الجوية.كيفية تركيب الهوائي على برج السارية الموثوق؟يتبع تركيب الهوائي على برج السارية الموثوق عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:

التحضير قبل التركيب

: تحقق من قدرة تحمل البرج للحمل للتأكد من أنه يمكنه دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة به). افحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، وتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).

1. تركيب حامل الهوائي: قم بتثبيت حوامل الهوائيات المخصصة (ملحقات مدمجة للبرج) في النقاط المحددة مسبقًا على جسم البرج. عادة ما يتم تثبيت هذه الحوامل باستخدام مسامير عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالًا قويًا يتحمل قوى الرياح والاهتزازات.
2. رفع الهوائي وتوجيهه: استخدم الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (يتم اختياره استراتيجيًا لتحقيق أقصى تغطية للإشارة). قم بمحاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو مقاييس المحاذاة للدقة.
3. تثبيت الهوائي: قم بتثبيت الهوائي على الحوامل المثبتة مسبقًا باستخدام الأجهزة المتوافقة، مع شد المسامير إلى عزم الدوران المحدد لمنع الحركة. تأكد من أن الهوائي مستوٍ ومستقر، دون أي اهتزاز يمكن أن يؤثر على الأداء أو السلامة الهيكلية.
4. توجيه الكابلات والتكامل: قم بتوجيه كابلات الإشارة أو المغذيات عبر صواني الكابلات المدمجة في البرج لحمايتها من التلف البيئي. قم بتوصيل الكابلات بالهوائي وقم بتشغيلها لأسفل إلى المعدات الأرضية، مع ضمان العزل المناسب والعزل المائي عند نقاط الاتصال.
5. الفحص النهائي: قم بإجراء فحص بصري للهوائي والحوامل والكابلات للتأكد من سلامة التركيب. اختبر إرسال/استقبال إشارة الهوائي للتحقق من وظيفته، وتأكد من اتباع جميع بروتوكولات السلامة (مثل حماية العمال من السقوط) طوال العملية.
6. ما هو جهاز منع التسلق على برج السارية الموثوق؟جهاز منع التسلق لبرج السارية الموثوق هو مكون سلامة متخصص يتم تركيبه على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصميمات الشائعة:

أطواق/تنانير منع التسلق

: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق منع نقاط الإمساك أو الدعم.

• ردعات شائكة أو مسننة: ملحقات فولاذية غير قاتلة، مدببة على الأقسام السفلية للبرج أو السلالم لتثبيط التسلق غير المصرح به.
• وصول مقفل: إذا كان البرج مجهزًا بلوحة وصول أرضية أو نقطة دخول للسلم، فإن بوابة مقفلة تقيد الوصول إلى الموظفين المعتمدين فقط.
• تم تصنيع هذه الأجهزة من مواد مقاومة للتآكل (مثل الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. الغرض الأساسي منها هو تعزيز السلامة عن طريق منع التسلق العرضي أو المتعمد من قبل الأفراد غير المدربين، بما يتماشى مع قوانين سلامة البناء المحلية وتخفيف المسؤولية لمشغلي الأبراج.كيفية توصيل سلك الربط ببرج السارية الموثوق؟

يتضمن توصيل أسلاك الربط ببرج السارية الموثوق عملية آمنة تتحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بفعالية ضد قوى الرياح والزلازل:

التحضير

: اختر أسلاك ربط مصنوعة من كابلات فولاذية عالية الشد (متوافقة مع ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. تأكد من أن جسم البرج يحتوي على نقاط تثبيت مصنعة مسبقًا (مثل العروات أو الأقواس أو الأذرع المتقاطعة) على فترات تتراوح بين 20 و 30 مترًا، كما هو محدد في تصميم البرج.

1. تركيب أجهزة تثبيت أسلاك الربط: قم بتركيب أقواس أو وصلات أسلاك ربط شديدة التحمل على نقاط التثبيت المحددة مسبقًا للبرج باستخدام مسامير عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الأقواس لتوزيع الشد بالتساوي عبر جسم البرج.
2. إنهاء السلك: استخدم تجهيزات إنهاء احترافية (مثل أكمام التجعيد، أو مشابك الكابلات، أو الحلقات) لتثبيت نهاية كل سلك ربط. يتم تجعيد أكمام التجعيد على السلك لاتصال دائم وعالي القوة، بينما توفر مشابك الكابلات شدًا قابلاً للتعديل.
3. تجميع أجهزة التوصيل: قم بتوصيل الطرف المنتهي لسلك الربط بقوس البرج باستخدام قيد أو دبوس، مع التأكد من ملاءمة آمنة دون أي ارتخاء. استخدم أداة شد (مثل شداد أو رافعة) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لموازنة القوى الجانبية على البرج.
4. التحقق: تحقق من أن الاتصال محاذٍ للهيكل المخروطي للبرج وأن السلك مشدود بشكل موحد (تجنب الشد المفرط، الذي يمكن أن يجهد جسم البرج). تأكد من أن الأجهزة وتجهيزات الإنهاء مقاومة للتآكل وتتوافق مع معايير السلامة للبرج.
5. كيفية توصيل سلك الربط ببرغي تثبيت الربط؟يعد توصيل أسلاك الربط بمسامير تثبيت الربط (مرتكزات أرضية) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:

تحضير المرتكز

: تأكد من أن المرتكز الأرضي (مرتكز خرساني أو فولاذي شديد التحمل، مصمم لأحمال الشد) مثبت بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك الربط. يجب أن يكون المرتكز قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.

1. كشف برغي المرتكز: تأكد من أن البرغي العلوي للمرتكز (برغي تثبيت الربط) يبرز فوق الأرض ومسنن لاستيعاب أجهزة التوصيل. يجب أن يكون البرغي مصنوعًا من فولاذ عالي القوة لتحمل شد سلك الربط.
2. إنهاء السلك: قم بإنهاء الطرف الحر لسلك الربط باستخدام نفس تجهيزات القوة العالية (أكمام التجعيد، مشابك الكابلات، أو الحلقات) المستخدمة لتوصيل البرج، مما يضمن نهاية آمنة تتحمل الأحمال.
3. تجميع أجهزة التوصيل: قم بتوصيل شداد (لتعديل الشد) وقيد بسلك الربط المنتهي. يتصل الشداد ببرغي تثبيت الربط عبر صامولة أو حلقة تثبيت، مما يسمح بضبط دقيق لشد السلك.
4. الشد والتثبيت: استخدم الشداد لشد سلك الربط إلى المواصفات المطلوبة، مع التأكد من أنه يقاوم القوى الجانبية دون سحب المرتكز. بمجرد شده، قم بقفل الشداد باستخدام دبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
5. الفحص النهائي: تحقق من أن الاتصال آمن، وأن المرتكز لا يظهر أي علامات حركة، وأن سلك الربط محاذٍ بالزاوية الصحيحة 45-60 درجة. افحص التآكل على البرغي والأجهزة وإنهاء السلك، مع ضمان الامتثال لـ IEC 62305 وقوانين السلامة المحلية.
6. يرجى النقر هنا لمزيد من المعلومات!!!!!!2.

التعبئة والشحن

5. خدماتنا

JIAYAO CO., LTD. هي شركة مصنعة لأبراج الاتصالات معتمدة من ISO9001. نحن ملتزمون بتزويد العملاء بأكثر الحلول تحسينًا وأفضل أبراج الاتصالات. تم تصدير العديد من المنتجات إلى الولايات المتحدة وأوروبا و 55 دولة أخرى.

نحن متخصصون في تصميم وتصنيع أبراج الزوايا الفولاذية، وأبراج الأنابيب الفولاذية، وأبراج المونوبول، وأبراج شجرة الصنوبر، والأبراج الموثوقة، وأبراج الحراسة. تشمل أقسامنا التصميم، والبحث والتطوير، والتفتيش، والمختبر، ومراقبة الجودة، والجلفنة، وأقسام الأبراج الفولاذية. تأتي موادنا الخام من مصانع الصلب الشهيرة في الصين: HBIS Group, Baowu Steel Group, Shougang Group.
