تفاصيل المنتج:
اتصل
نتحدث الآن
|
| اسم: | 20m-80m تراجع الساخنة المجلفن Q355B 4 برج الاتصالات الصلب زاوية أرجل لمحطة 5G BTS | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| ارتفاع: | 5-110 م، أو حسب الطلب | مقاومة سرعة الرياح: | ≥60 م/ث |
| مادة: | زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| شهادة: | آيزو 9001:2008 | حياة: | أكثر من 30 عاما |
| علاج مضاد للتآكل: | تراجع الساخنة المجلفن | تثبيت: | انسحب |
| تحميل التصميم: | قابلة للتخصيص | النوع الأساسي: | أساس خرساني |
| الحمولة: | مصممة وفقا لمتطلبات العميل | تركيب الهوائي: | التركيب العلوي أو الجانبي |
| تحميل المنصة: | قابلة للتخصيص | بناء: | الزاوي |
| مُكَمِّلات: | السلالم والمنصات وحوامل الهوائي | مقاومة الرياح: | عالي |
| إبراز: | برج فولاذ زاوية ذو أربع أرجل,Q355B برج شبكة الاتصالات,5G محطة BTS برج الفولاذ |
||

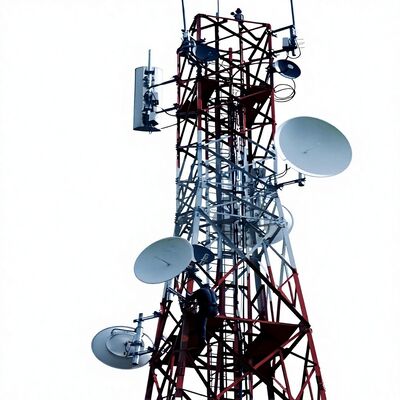

برج شبكي من الفولاذ الزاوي بأربع أرجل مجلفن بالغمس الساخن 20 مترًا - 80 مترًا لمحطة قاعدة 5G
برج شبكي من الفولاذ الزاوي بأربع أرجل هو هيكل فولاذي مستقل وعالي القوة مصمم لدعم البنية التحتية الحيوية. يتميز بإطاره المربع ذي الأربع أرجل واتصالاته الشبكية المتصالبة، ويعمل كعمود فقري موثوق للاتصالات ونقل الطاقة والتطبيقات الصناعية الأخرى في جميع أنحاء العالم. على عكس الأبراج المدعومة بالأسلاك التي تعتمد على أسلاك خارجية لتحقيق الاستقرار، فإن هذا التصميم ذاتي الدعم يقف بشكل مستقل، مما يجعله قابلاً للتكيف مع البيئات المتنوعة من المناطق الحضرية إلى المناطق النائية.
باعتباره حجر الزاوية في البنية التحتية الحديثة، يجمع برج الشبكة الفولاذي الزاوي ذو الأربع أرجل بين المتانة والتنوع والعملية لتلبية المتطلبات المتزايدة لقطاعات الاتصالات والطاقة والمراقبة. إن تصميمه الناضج وأدائه الموثوق به يجعله خيارًا مفضلاً للمشاريع في جميع أنحاء العالم.
وصف المنتج
تفاصيل التعبئة:سيتم تجميع برج الاتصالات بواسطة أحزمة مجلفنة حسب متطلبات العميل.
التسليم:يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين

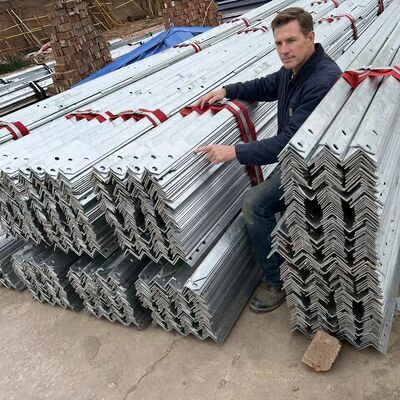

أعضاء البرج:يتم فصل برج فولاذي واحد إلى عدة حزم.
مسامير:كيس أو فولاذ
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. أدناه معلومات المنتج التفصيلية:
| تصميم | ||
| 1. رمز التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| هيكل فولاذي | ||
| 2. درجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 235 | 355 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| مسامير وصواميل | ||
| 9. درجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 مسامير | ISO 898-1 | |
| 10.2 صواميل | ISO 898-2 | |
| 10.3 حلقات تثبيت | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 مسامير | DIN7990, DIN931, DIN933 | |
| 11.2 صواميل | ISO4032, ISO4034 | |
| 11.3 حلقات تثبيت | DIN7989, DIN127B, ISO7091 | |
| لحام | ||
| 12. طريقة | لحام القوس بالغاز الواقي CO2 ولحام القوس المغمور (SAW) | |
| 13. معيار | AWS D1.1 | |
| علامات | ||
| 14. طريقة وضع علامات على الأعضاء | ختم هيدروليكي | |
| جلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للمسامير والصواميل | ISO 1461 أو ASTM A153 | |
| اختبار | ||
| 17. اختبار المصنع |
اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
هيكل الشبكة لبرج الفولاذ الزاوي ذي الأربع أرجل هو إطار متقاطع يشبه الجمالون يربط الأرجل الفولاذية الزاوية الرأسية الأربعة للبرج. يتكون من أعضاء فولاذية مترابطة (عادةً فولاذ زاوي أو قضبان شبكية)، ويشكل نمطًا شبكيًا يوزع الأحمال - بما في ذلك وزن البرج نفسه، ووزن المعدات، والرياح، والقوى الزلزالية، وأحمال الجليد - بالتساوي عبر الأرجل الأربعة. يتم دمج هذا الهيكل في جميع أنحاء ارتفاع البرج، ويكمل التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتعزيز السلامة الهيكلية والاستقرار. يوازن تكوين الشبكة بين القوة العالية والأداء خفيف الوزن، مما يقلل من استخدام المواد مع زيادة قدرة تحمل الأحمال ومقاومة الظروف البيئية القاسية. كما أنه يسهل تدفق الهواء، مما يقلل من مقاومة الرياح ويحسن استقرار البرج بشكل عام.
يتبع تركيب طبق الميكروويف (MW) على برج الفولاذ الزاوي ذي الأربع أرجل عملية منهجية ومتوافقة مع معايير السلامة:
الهيكل الرئيسي لبرج الفولاذ الزاوي ذي الأربع أرجل هو هيكل ذاتي الدعم مصمم للاستقرار وتحمل الأحمال، ويتكون من ثلاثة مكونات أساسية:
يتم دمج عناصر هيكلية تكميلية (مثل منصات المعدات، وسلالم التسلق، ومسارات الكابلات) في الإطار الرئيسي لدعم الوظائف العملية، ولكن الأرجل الرأسية الأربعة ووصلات الجمالون الشبكي تشكل العمود الفقري الهيكلي للبرج.
معًا، تعزز المنصة والسلم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات على ارتفاعات عالية، ودعم التشغيل والصيانة المستمرة.
الجلفنة هي معالجة سطحية حيوية لأبراج الشبكة الفولاذية الزاوية ذات الأربع أرجل، حيث توفر مقاومة طويلة الأمد للتآكل لتحمل الظروف الخارجية القاسية وإطالة العمر التشغيلي للبرج إلى ما بعد 20 عامًا. فيما يلي نظرة عامة مبسطة على اختبار الجلفنة الخاص بها:
الالتزام بمعايير ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، رموز تصميم الأبراج (TIA/EIA-222-G/F)، واللوائح المحلية.
يضمن هذا الاختبار موثوقية طلاء الجلفنة، مما يدعم أداء البرج في تطبيقات البنية التحتية.
يرجى النقر هنا لمزيد من المعلومات!!!!!!
برج أحادي القطب، هو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية الإنشاءات. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال مسامير عالية القوة أو تداخل (اتصال انزلاقي). له خصائص سهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من مواقع الحقول المعقدة.
