| اسم المنتج: | برج شبكي فولاذي أنبوبي ذو 3 أرجل عالي الدقة لمحطة قاعدة 4G 5G 20m 30m 45m 60m صاري اتصالات مقاوم للر | كود التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| معيار الجلفنة: | أستم A123 / إسو 1461 | نطاق ارتفاع: | قابلة للتخصيص، عادة 20-100 متر |
| مادة: | Q355/20#/مادة الأنابيب غير الملحومة | شهادة: | ISO 9001:2008 COC |
| سرعة الرياح: | 30-150 كم/ساعة | حياة: | أكثر من 30 عاما |
| علاج مضاد للتآكل: | الجلفنة بالغمس الساخن | طلب: | الاتصالات السلكية واللاسلكية ونقل الإشارات والإضاءة |
| خيارات الألوان: | رمادي قياسي أو مخصص | طريقة التثبيت: | انسحب أو ملحومة |
| وزن: | يعتمد على الارتفاع والتصميم | نوع الهيكل: | الدعم الذاتي |
| قطع غيار: | أجزاء للاتصال أو التثبيت | الحمولة: | تحمل حمولة عالية |
| التخصيص: | متاح عند الطلب | مقاومة التآكل: | ممتاز |
| تصنيع المعدات الأصلية: | نعم | ||
| إبراز: | برج اتصالات فولاذي أنبوبي بثلاثة أرجل,برج جلفنة بالغمس الساخن 4G 5G,برج شبكي مقاوم للرياح بطول 20 مترًا |
||

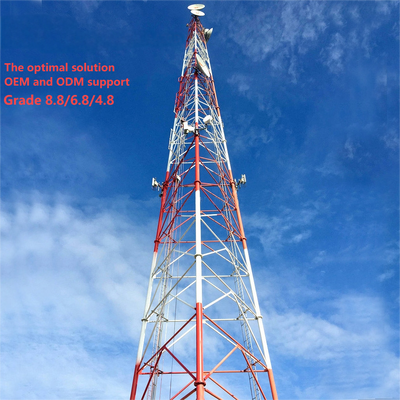

برج شبكي فولاذي أنبوبي عالي الدقة بثلاثة أرجل لمحطة قاعدة 4G 5G بطول 20 مترًا و 30 مترًا و 45 مترًا و 60 مترًا مطلي بالغمس الساخن مقاوم للرياح وبرج اتصالات
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والملاحظة والأمن. فيما يلي معلومات المنتج التفصيلية:
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: Jaoyao أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مطلي بالغمس الساخن أو مطلي بالطلاء.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بواسطة أحزمة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين

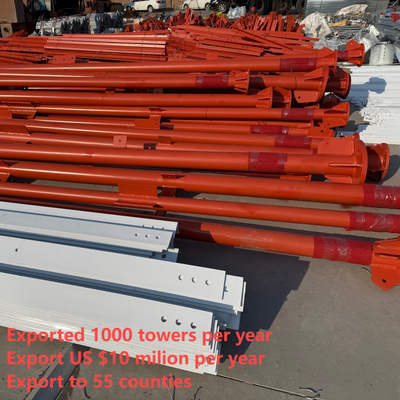

أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
3. البيانات الفنية
| تصميم | ||
| 1. كود التصميم |

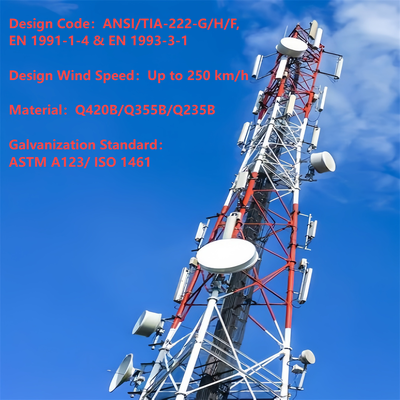

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | الدرجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الحلقات | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||

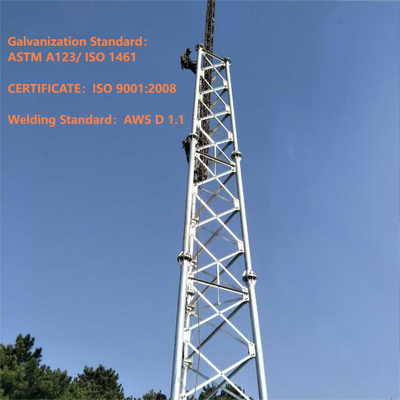

| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| السعة | ||
| 18. الحد الأقصى لطاقة الإنتاج | 50,000 طن سنويًا | |
ما هو هيكل الشبكة لبرج فولاذي أنبوبي بثلاثة أرجل؟

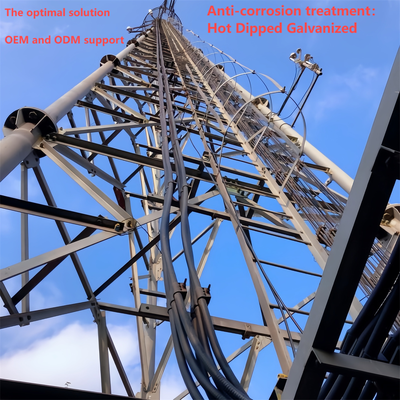

الهيكل الشبكي لبرج فولاذي أنبوبي بثلاثة أرجل هو إطار شبيه بالتروس يربط الأرجل الأنبوبية الرأسية الثلاثة للبرج. تتكون هذه الأعضاء الشبكية من أنابيب فولاذية مجوفة أصغر (متوافقة مع مادة الساق الرئيسية، مثل الأنابيب الفولاذية السلسة/الملحومة)، وتشكل اتصالات أفقية وقطرية متقاطعة بين الأرجل الثلاثة، مما يخلق نمطًا شبكيًا مثلثيًا على طول ارتفاع البرج. يعمل هذا الهيكل بالتزامن مع التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتوزيع الأحمال الرأسية (وزن البرج، وزن المعدات) والقوى الجانبية (الرياح، النشاط الزلزالي) بالتساوي عبر الأرجل الثلاثة. لا تعزز الشبكة الأنبوبية الصلابة الهيكلية والاستقرار فحسب، بل تحسن أيضًا الأداء الهوائي - مما يقلل من مقاومة الرياح بنسبة 30٪ مقارنة بالهياكل الشبكية الفولاذية الزاوية التقليدية - مما يجعل البرج قابلاً للتكيف بدرجة عالية مع البيئات القاسية أو العاصفة. بالإضافة إلى ذلك، يضمن استخدام الأعضاء الأنبوبية أن يكون الهيكل خفيف الوزن مع الحفاظ على قدرة تحمل عالية.
كيفية تركيب طبق الميكروويف على برج فولاذي أنبوبي بثلاثة أرجل؟
يتبع تركيب طبق الميكروويف (MW) على برج فولاذي أنبوبي بثلاثة أرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج والمعايير الصناعية:
الهيكل الرئيسي لبرج فولاذي أنبوبي بثلاثة أرجل؟

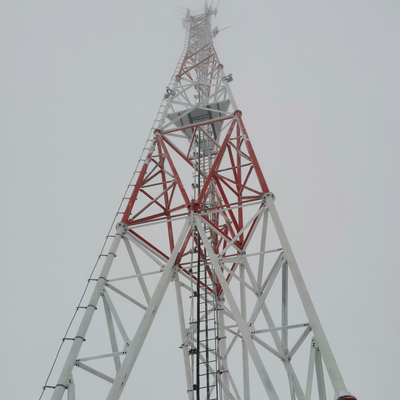

الهيكل الرئيسي لبرج فولاذي أنبوبي بثلاثة أرجل هو نظام ذاتي الدعم، ذو إطار مثلثي مصمم للاستقرار، وتحمل الأحمال، والكفاءة الهوائية، ويتكون من ثلاثة مكونات أساسية:
تشكل هذه المكونات العمود الفقري الهيكلي، مع ملحقات مدمجة (مثل المنصات، السلالم) تضيف دعمًا وظيفيًا دون المساس بسلامة الهيكل الرئيسي.
منصة، سلم
معًا، تعزز المنصة والسلالم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات على ارتفاعات عالية، ودعم التشغيل والصيانة المستمرة مع الالتزام بمتطلبات السلامة والمتانة الصناعية.
يرجى النقر هنا لمزيد من المعلومات!!!
زيارات العملاء
التجميع,اختبار برج الصلب المجلفن
الشهادات
يرجى النقر هنا لمزيد من المعلومات!!!
أنواع المنتجات المخصصة والمزايا
س: ما هو الحد الأدنى المقبول للطلب؟
ج: الحد الأدنى المقبول للطلب لدينا هو مجموعة واحدة. أي طلب تجريبي بكميات صغيرة مرحب به.
س: ما هو وقت التسليم؟
ج: في غضون 25 يومًا بعد استلام الإيداع.
س: ما هو مصطلح الدفع المقبول؟
ج: TT، L/C، Paypal، Western Union، .
س: هل يمكنك القيام بتصنيع المعدات الأصلية لي؟
ج: نحن نقبل جميع طلبات تصنيع المعدات الأصلية فقط اتصل بنا وأعطني تصميمك، وسنقدم لك سعرًا معقولًا.
س: متى يمكنني الحصول على عرض الأسعار؟
ج: عادة ما نقتبس لك في غضون 24 ساعة بعد استلام استفسارك. إذا كنت عاجلاً جدًا للحصول على عرض الأسعار، فيرجى الاتصال بنا أو إخبارنا عبر البريد الإلكتروني، حتى نتمكن من اعتبار استفسارك أولوية.
س: هل معيار هيكل برج الاتصالات الخاص بك هو ANSI / TIA/ EIA-222-G؟
ج: نعم.
س: هل معيار الجلفنة بالغمس الساخن هو ASTM A 123/153؟
ج: نعم.
س: هل يمكنك تقديم كتاب حسابات؟
ج: نعم، ولكن عليك الدفع مقابل كتاب الحسابات.
س: ما هو عمر منتجك؟
ج: 50 عامًا.
س: هل هيكل البرج موحد؟
ج: لا، يمكننا تصميمه وإنتاجه حسب طلب العميل.
س: ما هي طريقة الدفع الخاصة بك؟
ج: 30٪ بواسطة T/T كوديعة، والرصيد بواسطة T/T أو L/C عند الاطلاع.
