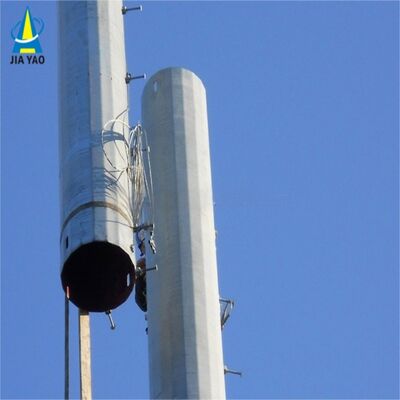

| اسم المنتج: | برج اتصالات أحادي القطب بارتفاع 25 مترًا و35 مترًا مزودًا بإدارة الكابلات الداخلية ووصلة مفصلية للمح | معيار التصميم: | ANSI / TIA-222-G |
|---|---|---|---|
| سرعة الرياح: | 0-300 كم/ساعة | مادة: | ألواح الصلب ASTM A36 A572 Gr50/S275JR S275JR |
| إصدار الشهادات: | ISO9001:2008 COC | مرتفعات: | 9-40 م (قابل للتخصيص) |
| لحام: | أوس د 1.1 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| المكسرات والمسامير: | الصف 8.8/6.8/4.8 | علاج مضاد للتآكل: | تراجع الساخنة المجلفن |
| حياة: | أكثر من 30 عاما | لون الطلاء: | حسب الطلب |
| سعة الحمولة الزلزالية: | تصل إلى 9 درجات | يكتب: | برج الاتصالات |
| وزن: | break | لون: | فضي |
| إبراز: | برج الاتصالات الحصري الصناعي,برج أحادي مع إدارة الكابلات الداخلية,برج محطة قاعدة المدينة الذكية الحضرية |
||
شركة جياياو المحدودة
وصف المنتج
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: جياياو أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل البرج الفولاذي إلى عدة حزم.
البراغي: مادة التعبئة هي حقيبة نايلون قوية أو أسطوانة فولاذية.
| تصميم | ||

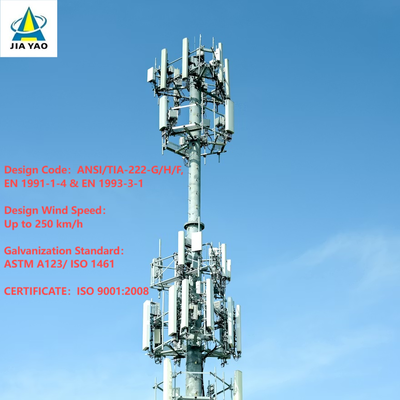

| 1. كود التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | درجة 4.8، 6.8، 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الحلقات | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| القدرة | ||
| 18. الحد الأقصى لطاقة الإنتاج | 50,000 طن سنويًا | |
⇔ما هو الجسم الرئيسي لبرج أحادي القطب؟

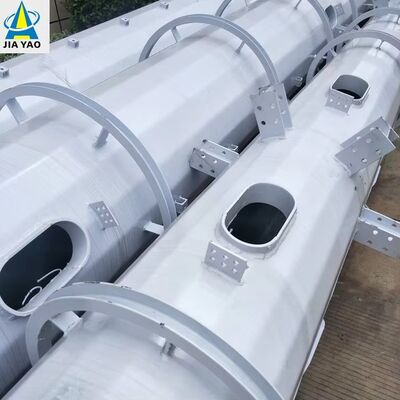

الجسم الرئيسي لبرج أحادي القطب هو عمود واحد، ذاتي الدعم، صلب/شبه صلب يشكل الهيكل الأساسي الحامل للحمل للبرج، مصمم للاستخدام الحضري. يتم تصنيعه عادة من صفائح فولاذية مدرفلة عالية القوة (Q345B/ASTM A500 Grade B) ويتميز بشكل أسطواني أو مضلع ملحوم (قطر 0.5-2 متر، يتم قياسه حسب ارتفاع البرج) مع تصميم مخروطي (أضيق قليلاً في الأعلى) لتحسين مقاومة حمل الرياح (حتى 180 كم/ساعة). يتراوح ارتفاعه من 10 متر إلى 60 مترًا (قابل للتخصيص لمحطات الجيل الخامس الصغيرة أو مراكز الاتصالات الحضرية)، ويعمل كإطار أساسي لدمج جميع المكونات المساعدة لبرج أحادي القطب.
⇔ما هي شفة القاعدة، السلم، والمنصة لبرج أحادي القطب؟
1. شفة القاعدة: وهي مكون فولاذي شديد التحمل ملحوم بقاعدة العمود الرئيسي للبرج الأحادي، ويعمل كوصلة حاسمة بين جسم البرج والأساس الخرساني. مصنوع من فولاذ عالي القوة (مطابق للجسم الرئيسي) ومعالج بعمليات مقاومة للتآكل، ويتماشى مع مسامير التثبيت الأساسية لتثبيت البرج عموديًا ونقل جميع أحمال الهيكل والمعدات إلى الأرض، مما يضمن الاستقرار العام للبرج.

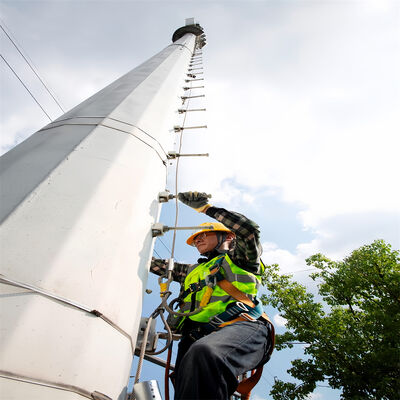

2. السلم: وهو سلم تسلق داخلي مدمج في العمود الرئيسي للبرج الأحادي، مصنوع من فولاذ مجلفن مقاوم للتآكل ومجهز بنظام احترافي لمنع السقوط. مخصص حصريًا لموظفي الصيانة المعتمدين، ويوفر مسار وصول عمودي آمن لفحص البرج، وتركيب المعدات وإصلاحها، وتعتبر سلامته محورًا رئيسيًا للصيانة الدورية للبرج.

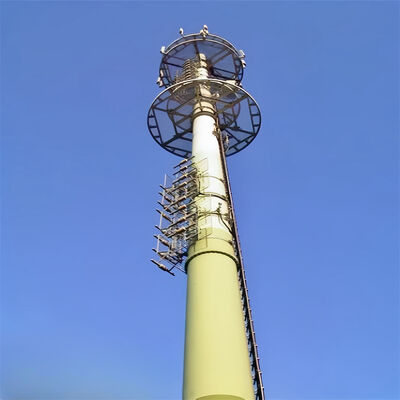

3. المنصة: تم تجهيز البرج الأحادي بمنصات فولاذية مدمجة ومدمجة (مخصصة حسب احتياجات المشروع) مثبتة على العمود الرئيسي على ارتفاعات محددة. هذه المنصات، المصنوعة من الفولاذ المجلفن لضمان المتانة، تعمل كمساحات عمل مستقرة لتركيب وصيانة وفحص معدات الاتصالات (مثل هوائيات الجيل الخامس، أجهزة الميكروويف) ومعدات المراقبة. مصممة لتناسب البصمة المدمجة للغاية للبرج الأحادي، فإنها تزيد من سهولة التشغيل دون المساس بالتصميم الأنيق وغير المزعج للبرج الحضري.
⇔ما هو الجسم الرئيسي لبرج أحادي القطب بعد الجلفنة بالغمس الساخن؟
بعد الجلفنة بالغمس الساخن، يظل الجسم الرئيسي للبرج الأحادي هو العمود الفولاذي الأسطواني/المضلع الأساسي (المصنوع من صفائح فولاذية مدرفلة عالية القوة Q345B/ASTM A500 Grade B) بتصميم مخروطي، ويتم الحفاظ على شكله الهيكلي وأبعاده وأدائه الحامل للحمل بالكامل. التغيير الرئيسي هو أن سطحه الفولاذي بالكامل مغطى بطبقة زنك موحدة وكثيفة وفقًا لمعيار ASTM A123. تشكل هذه الطبقة المجلفنة حاجزًا مقاومًا للتآكل يحمي الركيزة الفولاذية بفعالية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي، مما يطيل عمر خدمة الجسم الرئيسي إلى أكثر من 25 عامًا. يحافظ الجسم الرئيسي المجلفن أيضًا على الصلابة الهيكلية للعمود الفولاذي الأصلي، ويتم جلفنة جميع الوصلات الملحومة (المتوافقة مع AWS D1.1) بشكل متساوٍ لضمان أداء متسق مضاد للتآكل والسلامة الهيكلية الشاملة لجسم البرج.
يرجى النقر هنا لمزيد من المعلومات!!!
س: ما هو الحد الأدنى لكمية الطلب المقبولة؟
ج: الحد الأدنى لكمية الطلب المقبولة لدينا هو مجموعة واحدة. أي طلب تجريبي بكميات صغيرة مرحب به.
س: ما هو وقت التسليم؟
ج: في غضون 25 يومًا بعد استلام الإيداع.
س: ما هو مصطلح الدفع المقبول؟
ج: TT، L/C، Paypal، Western Union، .
س: هل يمكنك القيام بتصنيع المعدات الأصلية لي؟
ج: نحن نقبل جميع طلبات OEM فقط اتصل بنا وأعطني تصميمك، وسنقدم لك سعرًا معقولًا.
س: متى يمكنني الحصول على عرض الأسعار؟
ج: عادة ما نقتبس لك في غضون 24 ساعة بعد استلام استفسارك. إذا كنت ملحًا جدًا للحصول على عرض الأسعار، فيرجى الاتصال بنا أو إخبارنا عبر البريد الإلكتروني، حتى نتمكن من اعتبار استفسارك أولوية.
س: هل معيار برج الاتصالات الهيكلي الخاص بك هو ANSI / TIA/ EIA-222-G؟
ج: نعم.
س: هل معيار الجلفنة بالغمس الساخن هو ASTM A 123/153؟
ج: نعم.
س: هل يمكنك تقديم كتاب حسابات؟
ج: نعم، ولكن عليك الدفع مقابل كتاب الحسابات.
س: ما هي مدة عمر منتجك؟
ج: 50 عامًا.
س: هل هيكل البرج موحد؟
ج: لا، يمكننا تصميمه وإنتاجه حسب طلب العميل.
س: ما هي طريقة الدفع الخاصة بك؟
ج: 30% بواسطة T/T كوديعة، والرصيد بواسطة T/T أو L/C عند الاطلاع.
