برج مقياس شدة الريح ذو شبكة عالية الشد بطول 60 م - 100 م مع مستشعر متعدد المستويات لتقييم موارد مزرعة الرياح

Name: برج مقياس شدة الريح ذو شبكة عالية الشد بطول 60 م - 100 م مع مستشعر متعدد المستويات لتقييم موارد مزرعة الرياح
Brand: Jiayao Co., Ltd.
SKU: برج الأسلاك جايد
Price: 50.00 USD
Availability: InStock

جميع المنتجات

برج فولاذي ثلاثي الأرجل
(101)

برج فولاذي زاوي ذو 4 أرجل
(122)

برج فولاذي أنبوبي ذو 3 أرجل
(115)

برج الاحتكار
(129)

برج الأسلاك المقواة
(95)

برج الحراسة
(15)

برج شجرة بيونيك
(88)

برج نقل الطاقة
(18)

برج تلسكوبي
(14)

ابن دردش الآن

برج مقياس شدة الريح ذو شبكة عالية الشد بطول 60 م - 100 م مع مستشعر متعدد المستويات لتقييم موارد مزرعة الرياح

صورة كبيرة : برج مقياس شدة الريح ذو شبكة عالية الشد بطول 60 م - 100 م مع مستشعر متعدد المستويات لتقييم موارد مزرعة الرياح

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Jiayao
إصدار الشهادات:	ISO9001:2008 COC
رقم الموديل:	برج الأسلاك جايد

شروط الدفع والشحن:

الحد الأدنى لكمية:	4 طن
الأسعار:	US$1600,1-100Tons;US$1000,>=100 Tons
تفاصيل التغليف:	معبأة في صناديق خشبية أو مجمعة بألواح مجلفنة
وقت التسليم:	15-20days
شروط الدفع:	خطاب الاعتماد، تي/تي
القدرة على العرض:	500-1000 طن شهريا

اتصل نتحدث الآن

برج مقياس شدة الريح ذو شبكة عالية الشد بطول 60 م - 100 م مع مستشعر متعدد المستويات لتقييم موارد مزرعة الرياح

وصف

اسم:	برج مقياس شدة الريح ذو شبكة عالية الشد بطول 60 م - 100 م مع مستشعر متعدد المستويات لتقييم موارد مزرع	معيار:	أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1
سرعة الرياح:	> 60 م/ث	قطر السلك:	12 ملم
معيار الجلفنة:	أستم A123 / إسو 1461	لحام:	AWS D1.1
الانحراف العمودي:	<1/1000	علاج مضاد للتآكل:	تراجع الساخنة المجلفن
حياة:	أكثر من 20 عاما	النوع الأساسي:	أساس خرساني
لون:	فضي	نوع الهيكل:	شاب
مادة:	الصلب المجلفن	شكل المقطع العرضي:	الثلاثي
قدرة حمولة الرياح:	ما يصل إلى 200 كم/ساعة	نوع الأساس:	قاعدة خرسانية أو مسامير التثبيت
شدة الزلزال:	8°	مؤسسة:	الملف الشخصي H أو القناة الفولاذية
الاستخدام:	الاتصالات السلكية واللاسلكية / نقل الطاقة

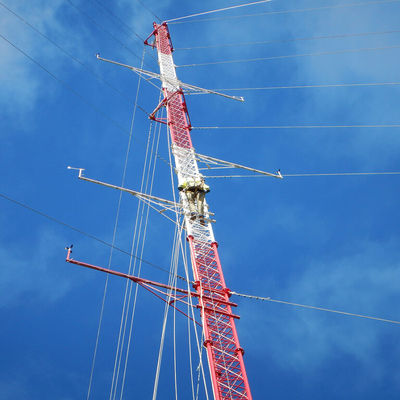

برج هوائي شبكي عالي الشد مدعوم بأسلاك شد بطول 60-100 متر مع حوامل مستشعرات متعددة المستويات لتقييم موارد مزارع الرياح
