برج شبكي فولاذي أنبوبي ذو 3 أرجل للخدمة الشاقة للاتصال بمنطقة التعدين عن بعد 4G 5G محطة أساسية Q345B تراجع ساخن صاري مقاوم للرياح مجلفن

برج شبكة فولاذي أنبوبي ذو 3 أرجل للخدمات الثقيلة للاتصالات في المناطق التعدينية البعيدة 4G محطة قاعدة 5G Q345B DIP الساخن المسبوق المقاوم للرياح

نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمراقبة والأمن.فيما يلي معلومات مفصلة عن المنتج:

1تفاصيل:
مكان المنشأ: هيبي ، الصين (البر الرئيسي) ؛ اسم العلامة التجارية: Jaoyao أو OEM ؛ رقم الطراز: برج الاتصالات
المعالجة السطحية: الغسيل الحار أو الطلاء.
2التعبئة والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بواسطة أشرطة رسامة حسب متطلبات العميل.
التسليم: يتم شحنها في 20 يوما بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج واحد من الصلب إلى عدة حزم.
المسامير: مادة التعبئة هي كيس نايلون قوي أو طبل فولاذي.
3البيانات التقنية

ما هو الهيكل الأخير من برج فولاذي أنبوبي ذو 3 أرجل؟

هيكل الشبكة من برج فولاذي أنبوبي ذو 3 أرجل هو إطار يشبه الشريط الذي يربط البرج بثلاث أرجل أنبوبية عمودية.تتكون من أنابيب فولاذية مجوفة أصغر (متسقة مع مادة الساق الرئيسية)، على سبيل المثال، الأنابيب الفولاذية غير الملحومة/الملحومة) ، هذه الأعضاء الشبكة تشكل اتصالات أفقية وعرضية متقاطعة بين الساقين الثلاثة،إنشاء نمط مثلث شبكة على طول ارتفاع البرجيعمل هذا الهيكل جنبا إلى جنب مع تصميم البرج المتجعد (أوسع في القاعدة، أضيق في القمة) لتوزيع الأحمال الرأسية (وزن البرج، وزن المعدات) والقوى الجانبية (الرياح،النشاط الزلزالي) بالتساوي عبر الساقين الثلاثة. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsبالإضافة إلى ذلك، استخدام الأعضاء الأنبوبية يضمن الهيكل خفيف الوزن مع الحفاظ على القدرة على تحمل الحمل العالي.

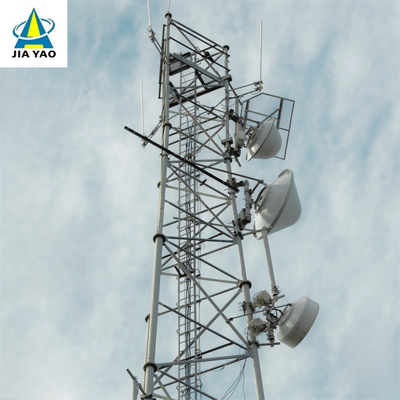

كيف تثبيت صحن MW على البرج الصلب الأنابيب الثلاثة الأرجل؟

يتبع تركيب طبق الميكروويف (MW) على برج فولاذي أنبوبي ذو 3 أرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج ومعايير الصناعة:

1. التحقق قبل التثبيت: تأكيد قدرة البرج على تحمل الحمولة (وفقا لمعايير TIA-222-G و GB 50017) لضمان قدرته على دعم طبق MW وأجهزة التثبيت والحمولات المرتبطة بها.فحص دعامات الهوائية المثبتة مسبقاً في البرج (الاكسسوارات المتكاملة) لتحديد سلامة الهيكل.
2. إعداد العصابة: استخدم دعامات الهوائية المخصصة للبرج (أو دعامات مصنوعة خصيصًا متوافقة مع الشبكة الأنبوبية) وتثبيتها على الساقين الرئيسية للبرج أو أسلاك الشبكة باستخدام الدرجة 8.ثمانية مشبكات عالية المقاومة (ISO 898)تأكد من أن الأقواس موجهة مع مسار الاتصال المقصود من نقطة إلى نقطة وتشديد إلى عزم دوران محدد.
3. رفع الأطباق ووضعها: استخدام رافعات أو معدات رفع متخصصة لرفع صحن MW إلى الارتفاع المستهدف (عادة بالقرب من الأجزاء العليا من البرج أو على منصة الصيانة).ضبط الأزيموث وارتفاع الصحن لتتماشى مع نقطة النهاية المتلقية / الإرسال، باستخدام أدوات محاذاة الليزر للدقة.
4. الارتباط الآمن: قم بربط صحن MW بالأسلاك المثبتة باستخدام الأجهزة المتوافقة ، مما يضمن اتصالًا مشدودًا وخاليًا من الهزاز. إعادة فحص عزم الدوران مع الأدوات المعايرة لتتوافق مع AWS D1.1 معايير لحام وتثبيت.
5. توجيه الكابلات: توجيه إشارة الأطباق وكابلات الطاقة من خلال أنظمة إدارة الكابلات المتكاملة في البرج (أو على طول مسارات محمية على هيكل الشبكة) لتجنب التعرض للأضرار البيئية.تأكد من أن الكابلات معزولة بشكل صحيح وعازلة للماء في نقاط الاتصال.
6. الفحص النهائي: إجراء فحص بصري للأطباق والقضبان والاتصالات للتأكد من الاستقرار. اختبار نقل الإشارة للتحقق من المواءمة والوظائف. الالتزام بالبروتوكولات الأمنية (مثل:حماية السقوط للعمال) في جميع أنحاء المنشأة.

الهيكل الرئيسي من برج فولاذي من ثلاثة أرجل؟

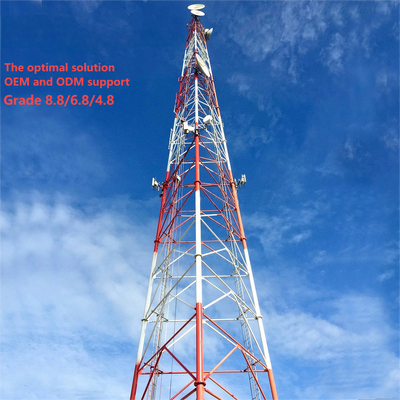

الهيكل الرئيسي للبرج الصلب الأنبوبي ذو القدم الثلاثة هو نظام ذات دعم ثلاثي مصمم للاستقرار والحمل والكفاءة الديناميكيةتتكون من ثلاثة مكونات أساسية:

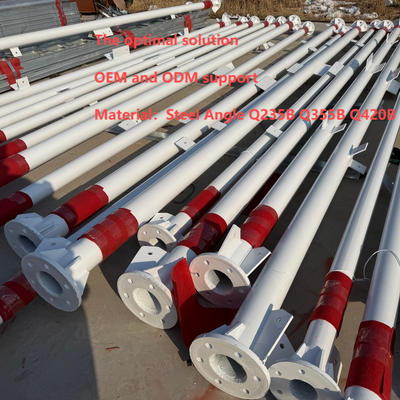

• ثلاثة أرجل أرضية عمودية: العناصر الحاملة الأساسية، المصنوعة من أنابيب الفولاذ غير الملحومة أو المطاطية (متوافقة مع معايير Q345B/ASTM A500).هذه الساقين تنقل الوزن الكلي للبرج (بما في ذلك المعدات والحملات البيئية) إلى الأساس.
• القضبان الشبكية الأنابيب: أنابيب فولاذية مجوفة أصغر تربط الساقين الرئيسيتين أفقياً وشمالياً.ويقلل من مقاومة الرياح، تشكل نمط الشبكة المميز للبرج.
• الاتصالات الشائكة للإطار والشريط: يضيق البرج تدريجياً من القاعدة إلى القمة (قاعدة أوسع، قمة أضيق) لتحسين المقاومة ضد الرياح القوية (حتى 200 كم / ساعة) والزلازل.يتم ربط أجزاء البرج من خلال شرائح مشبك عالية الجاذبيةلضمان التجميع الآمن وتقليل مخاطر الصيانة.

تشكل هذه المكونات العمود الفقري الهيكلي ، مع الملحقات المتكاملة (مثل المنصات والسلالم) التي تضيف الدعم الوظيفي دون المساس بسلامة الهيكل الرئيسي.

منصة، سلم

أ. منصة

• الغرض: بمثابة مساحة عمل ثابتة مرتفعة لتثبيت أو صيانة أو فحص أطباق MW أو هوائيات أو أجهزة استشعار أو معدات أخرى.كما أنها توفر نقطة راحة آمنة للعمال أثناء وصول البرج.
• خصائص التصميم: المصنوع من الصلب المقاوم للتآكل (حسب ASTM A123 لمقاومة التآكل) ومدمج في الهيكل الشبكي على ارتفاعات محددة.مجهزة بحواجز السلامة لمنع السقوط والأسطح المقاومة للانزلاق من أجل استقرار العامل. مصممة لدعم وزن العمال والأدوات والمعدات ، وتتماشى مع القدرة الشاملة على تحمل البرج. قد تتضمن فتحات الوصول لسهولة الحركة بين أقسام البرج.
• الميزة الرئيسية: موقع استراتيجي بالقرب من نقاط تركيب المعدات لتبسيط مهام الصيانة، وتعزيز كفاءة التشغيل.

B. السلم

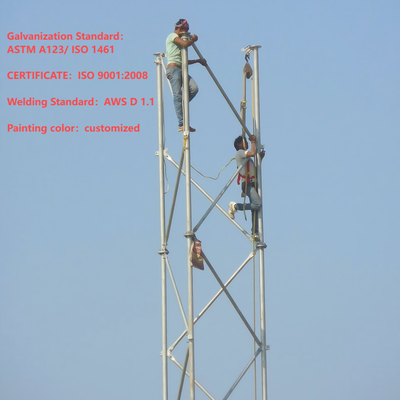

• الغرض: نظام وصول خاص للسلامة يسمح للعمال بالتسلق إلى البرج للوصول إلى المنصات أو المعدات أو الأقسام العليا للتثبيت أو التفتيش أو الإصلاح.
• خصائص التصميم: مصنوعة من الصلب المغلف من أجل المتانة ومقاومة التآكل ، مع مراحيل متساوية (وفقا لمعايير السلامة في الصناعة) للتسلق المريح. مجهزة بآليات مكافحة السقوط (مثل.، توجيهات الكابلات لحزم السلامة) لتقليل مخاطر السقوط ‬توافق مع مواصفات تصميم "سلم مضاد للسقوط" في البرج.تأمينمسار مستقر
• الامتثال: مصممة وفقًا لقواعد السلامة ومعايير تصميم البرج (على سبيل المثال ، TIA-222-G ، GB 50017) ، مع إعطاء الأولوية لحماية العمال أثناء الوصول الرأسي.

معًا، تعزز المنصة والسلم من سهولة استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات عالية الارتفاع،دعم التشغيل المستمر والصيانة مع الالتزام بمتطلبات السلامة والمتانة في الصناعة.

الرجاء النقر هنا لمزيد من المعلومات!!!

زيارات العملاء

التجميع,اختبار البرج الصلب

الشهادات

الرجاء النقر هنا لمزيد من المعلومات!!!

أنواع المنتجات المخصصة والفائدة

البرج الذي يدعم نفسه 
البرج الداعم الذاتي عادة ما يكون 3ساق من برج 4ساق، وموادها هي أنابيب الصلب أو الفولاذ الزاوية.وبرج الفولاذ الزاوية متصلة بواسطة المكسرات والمسامير.
الخصائص:
1معدل ضغط الرياح الصغير، مقاومة الرياح القوية
2توفير الموارد الأرضية، الموقع المناسب.
نقل وتركيب مريح

برج الصلب
يشير برج الأنابيب إلى بنية فولاذية مرتفعة ذاتية الدعم مع عمود برج مصنوع من أنابيب فولاذية وقسم جسم البرج في شكل مثلث.خصائصها الرئيسية هي أن عمود برج الأنابيب الثلاثة مصنوع من أنابيب الصلب وقطاع جسم البرج في شكل مثلثي، وهي بنية فولاذية عالية الارتفاع تختلف عن الفولاذ الزاوي.

برج الاحتكار 
برج الأنابيب الواحدة، والذي يُسمى أيضاً برج الاحتكار، هو نوع شائع الاستخدام، مع مظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 متر مربع، فعال في التكلفة،وتعتمد بأغلبية من البناء. يعتمد جسم البرج على قسم أكثر معقولة ، والذي يتم توصيله من خلال مشبك عالية القوة. لديه خصائص التثبيت السهل ويمكن أن تتكيف مع مجموعة متنوعة من الموقع الميدانية المعقدة.

برج غاي 
يمتلك البرج المزدوج مظهرًا جديدًا، وتتم تعزيز أهم خصائصه باستخدام سلك الفولاذ المزدوج. البرج المزدوج هو نوع شائع من أبراج الاتصالات والتي هي اقتصادية وعملية.إنه أخف وزناً وأرخص من الآخرينإنه مناسب جداً للمناطق الجغرافية الواسعة.

برج الحراسة
برج المراقبة هو مبنى متعدد الوظائف يستخدم بشكل رئيسي لمراقبة البيئة المحيطة ويلعب دورا هاما في مجالات متعددة.تصميمها يؤكد على الانسجام والوحدة مع البيئة الطبيعية، وعادة ما يتم تنسيق النمط المعماري مع البيئة المحيطة. عادة ما تتكون أبراج المراقبة من أجسام الأبراج والمنصات والأبراج والسلالم ،مع هياكل مضغوطة ودائمة.

برج شجرة مخفي
برج الأشجار المخفية هو أيضا نوع من الأشجار الاصطناعية من برج الأشجار بيونيك، على قاعدة مثل واحدة حقيقية، بالإضافة إلى التصميم الدقيق، عندما وضعت بين الأشجار الحقيقية في منطقة مشاهدة المعالم السياحية،الحديقة والساحة، سيكون جزءا من الطبيعة.
الخصائص:
1هيكل رائع ومظهر رائع
2استقرار هيكلي قوي وعمر عمل طويل.
3مساحة صغيرة و تأثير اقتصادي كبير

خدماتنا

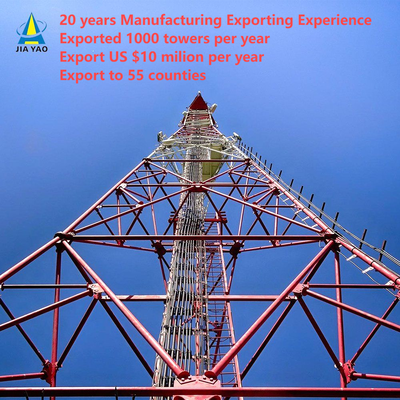

شركة جيايو هي شركة مصنعة محترفة من أبراج الاتصالات ومعتمدة من قبل ISO9001. نحن ملتزمون بتوفير العملاء مع الحلول الأكثر تحسينا وأفضل برج الاتصالات.تم تصدير العديد من المنتجات إلى الولايات المتحدة، أوروبا و 55 مقاطعة أخرى.
نحن متخصصون في تصميم وتصنيع برج الفولاذ الزاوية، برج الفولاذ الأنابيب، برج الاحتكار، برج شجرة الصنوبر، برج رجل وبرج الحراسة.المختبرو إدارات مراقبة الجودة و التصبغ و أبراج الصلب
- نعم

الأسئلة الشائعة

س: ما هي الـ MOQ المقبولة؟
ج: مقدارنا المقبول هو مجموعة واحدة. أي طلب تجريبي بكميات صغيرة موضع ترحيب.

س: ما هو وقت التسليم؟
ج: في غضون 25 يوما بعد استلام الودائع.

س: ما هو الموعد المسموح به للدفع؟
الجواب: ت.ت.ت.، إل.سي.، باي بال، ويسترن يونيون، موني جرام.

س: هل يمكنك أن تفعل OEM بالنسبة لي؟
ج: نحن نقبل جميع طلبات OEM فقط اتصل بنا و أعطني تصميمك، وسوف نقدم لك أسعار معقولة.

س: متى يمكنني الحصول على الاقتباس؟
ج: نحن عادة ما نقوم باقتباسك خلال 24 ساعة بعد أن نتلقى استفسارك. إذا كنت عاجلا جدا للحصول على الاقتباس، يرجى الاتصال بنا أو أخبرنا عن طريق البريد، حتى نتمكن من النظر في أولوية استفسارك.

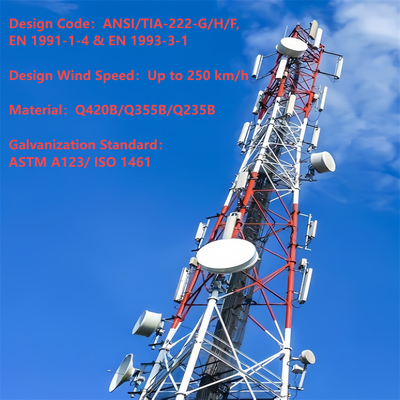

السؤال: هل برج الاتصال الخاص بك هو المعيار الهيكلي ANSI / TIA / EIA-222-G؟
ج: نعم.

السؤال:المعيار في الغلفنة بالغمس الساخن هو ASTM A 123/153؟
ج: نعم.

س: هل يمكن أن توفر كتاب حسابات؟
ج: نعم، ولكنك بحاجة لدفع ثمن دفتر الحسابات

س: كم مدة حياة منتجك؟
الجواب: 50 سنة.
هل هيكل البرج واحد؟
ج: لا، يمكننا تصميمها وإنتاجها حسب طلب العميل.

س: ما هي طريقة الدفع الخاصة بك؟
A:30% بواسطة T/T كإيداع، والرصيد بواسطة T/T أو L/C عند الرؤية.
