برج مقياس شدة الريح مجلفن عالي الدقة بطول 60 مترًا لتقييم موارد مزرعة الرياح مع أقواس استشعار متعددة المستويات ونظام نشر ميزات الأمان المضادة للتسلق

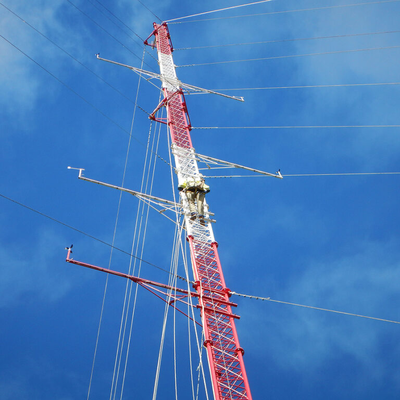

صورة كبيرة : برج مقياس شدة الريح مجلفن عالي الدقة بطول 60 مترًا لتقييم موارد مزرعة الرياح مع أقواس استشعار متعددة المستويات ونظام نشر ميزات الأمان المضادة للتسلق

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Jiayao
إصدار الشهادات:	ISO9001:2008 COC
رقم الموديل:	برج الأسلاك جايد

شروط الدفع والشحن:

الحد الأدنى لكمية:	4 طن
الأسعار:	US$1600,1-100Tons;US$1000,>=100 Tons
تفاصيل التغليف:	معبأة في صناديق خشبية أو مجمعة بألواح مجلفنة
وقت التسليم:	15-20days
شروط الدفع:	خطاب الاعتماد، تي/تي
القدرة على العرض:	500-1000 طن شهريا

اتصل نتحدث الآن

برج مقياس شدة الريح مجلفن عالي الدقة بطول 60 مترًا لتقييم موارد مزرعة الرياح مع أقواس استشعار متعددة المستويات ونظام نشر ميزات الأمان المضادة للتسلق

وصف

اسم:	برج مقياس شدة الريح مجلفن عالي الدقة بطول 60 مترًا لتقييم موارد مزرعة الرياح مع أقواس استشعار متعددة	معيار:	أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1
سرعة الرياح:	> 60 م/ث	قطر السلك:	12 ملم
معيار الجلفنة:	أستم A123 / إسو 1461	لحام:	AWS D1.1
الانحراف العمودي:	<1/1000	علاج مضاد للتآكل:	تراجع الساخنة المجلفن
حياة:	أكثر من 20 عاما	تثبيت:	سهل وسريع
التخصيص:	متاح عند الطلب	الحمولة:	5000 كجم
النوع الأساسي:	أساس خرساني	يكتب:	برج شعرية
طلب:	اتصالات	نوع الهيكل:	شاب
نوع التثبيت:	مثبتة على الأرض	كمية المنصة:	2/3 / حسب الطلب
لون الطلاء:	حسب متطلبات العميل	الحماية من الصواعق:	متضمنة
صيانة:	قليل

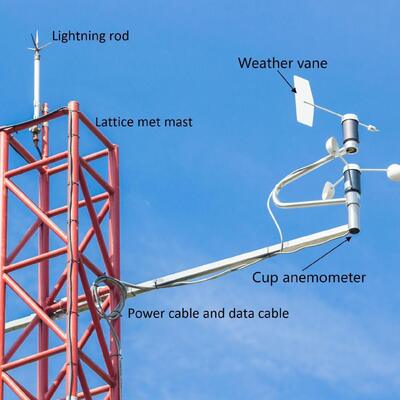

برج مقياس الرياح المجلفن عالي الدقة بطول 60 مترًا لتقييم موارد مزارع الرياح مع دعامات مستشعرات متعددة المستويات وميزات أمان لمكافحة التسلق

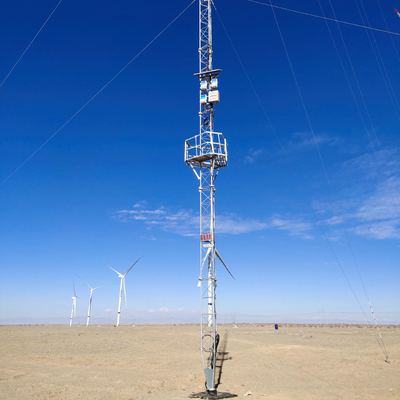

أبرج سارية مجلفن (يُطلق عليه أيضًا برج مجلفن) هو هيكل طويل ونحيف يعتمد على أسلاك تثبيت خارجية (كابلات فولاذية عالية القوة) لتحقيق الاستقرار - على عكس الأبراج ذاتية الدعم التي تقف بشكل مستقل. يسمح هذا التصميم بالوصول إلى ارتفاعات أكبر بمواد هيكلية أقل، مما يجعله خيارًا فعالاً من حيث التكلفة للتطبيقات التي تتطلب تغطية أو ارتفاعًا واسعًا.

الميزات الهيكلية والتصميمية الأساسية

جسم برج نحيف: مبني كهيكل فولاذي أنبوبي أو شبكي (أضيق من الأبراج ذاتية الدعم)، مع شكل مخروطي لتحسين توزيع الحمل.
نظام أسلاك التثبيت: تتصل مجموعات متعددة من الكابلات الفولاذية بالسارية على فترات تتراوح بين 20 و 30 مترًا، وتثبت بالأرض بزوايا تتراوح بين 45 و 60 درجة لمقاومة قوى الرياح/الزلازل.
نطاق الارتفاع: يمتد من 30 مترًا إلى أكثر من 200 متر (أطول من معظم الأبراج ذاتية الدعم)، قابل للتخصيص لتلبية الاحتياجات المحددة.
ملحقات: تشمل سلالم التسلق، وحوامل الهوائيات، وصواني الكابلات، وأضواء التحذير للطيران (للارتفاعات التي تزيد عن 60 مترًا).

المواد والمعايير الرئيسية

جسم البرج: فولاذ هيكلي مجلفن (ASTM A36/S235JR) لمقاومة التآكل والقوة.
أسلاك التثبيت: كابلات فولاذية عالية الشد (ASTM A475) مع طلاءات زنك/بوليمر للمتانة.
مثبتات: مثبتات خرسانية/فولاذية ثقيلة لتثبيت الأسلاك، مصممة لأحمال الشد.
الامتثال: يتبع IEC 62305 (الحماية من الصواعق) وقوانين سلامة البناء المحلية.

سيناريوهات التطبيق الأساسية

البث/الاتصالات: يدعم هوائيات التلفزيون/الراديو وأجهزة الإرسال الميكروويف بعيدة المدى (يزيد من تغطية الإشارة عبر الارتفاع).

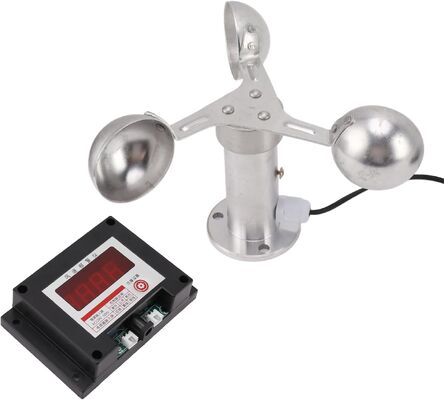

المراقبة الجوية: يستضيف مستشعرات الطقس/الرادار على ارتفاعات عالية للحصول على بيانات جوية دقيقة.
الملاحة الجوية: يركب منارات الطيران في المناطق النائية (الجبال، السواحل).
البحث العلمي: ينشر أدوات جوية (أجهزة مراقبة الأوزون) فوق تداخل الأرض.

1. المواصفات

التصميم
1. كود التصميم	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
الفولاذ الهيكلي
2. الدرجة	فولاذ طري	فولاذ عالي الشد
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q345B, Q345C,Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعة الرياح التصميمية	حتى 250 كم/ساعة
4. الانحراف المسموح به	0.5 ~1.0 درجة @ سرعة التشغيل
5. قوة الشد (Mpa)	360~510	470~630
6. قوة الخضوع (t≤16mm) (Mpa)	355	235
7. الاستطالة (%)	20	24
8. قوة الصدم KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
مسامير وصواميل
9. الدرجة	درجة 4.8, 6.8, 8.8
10. معايير الخصائص الميكانيكية
10.1 مسامير	ISO 898-1
10.2 صواميل	ISO 898-2
10.3 حلقات	ISO 6507-1
11. معايير الأبعاد
11.1 مسامير	DIN7990, DIN931, DIN933
11.2 صواميل	ISO4032, ISO4034
11.3 حلقات	DIN7989, DIN127B, ISO7091
اللحام
12. الطريقة	لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW)
13. المعيار	AWS D1.1
الوسم
14. طريقة وسم الأعضاء	الختم الهيدروليكي
الجلفنة
15. معيار الجلفنة للمقاطع الفولاذية	ISO 1461 أو ASTM A123
16. معيار الجلفنة للمسامير والصواميل	ISO 1461 أو ASTM A153

ما هو جسم برج السلك المجلفن؟

جسم برج السلك المجلفن (برج سارية مجلفن) هو الهيكل المركزي النحيف الذي يتحمل الأحمال والذي يدعم الهوائيات أو المستشعرات أو المعدات الأخرى، ويعتمد على أسلاك التثبيت الخارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة ذاتية الدعم). عادة ما يتم بناؤه كهيكل فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، أضيق عند القمة) لتحسين توزيع الحمل ومقاومة الرياح. يتم تصنيع جسم البرج من فولاذ هيكلي مجلفن (متوافق مع معايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة على المدى الطويل في البيئات الخارجية. إنه بمثابة قاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق وحوامل الهوائيات وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة خصيصًا لتطبيقات مثل البث أو الاتصالات أو المراقبة الجوية.كيفية تركيب الهوائي على برج السلك المجلفن؟يتبع تركيب الهوائي على برج السلك المجلفن عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:

التحضير قبل التركيب

: تحقق من قدرة تحمل البرج للأحمال للتأكد من أنه يمكنه دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها). افحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، وتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).

تركيب حامل الهوائي: قم بتثبيت حوامل الهوائي المخصصة (ملحقات مدمجة في البرج) في النقاط المحددة مسبقًا على جسم البرج. عادة ما يتم تثبيت هذه الحوامل باستخدام مسامير عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالًا قويًا يتحمل قوى الرياح والاهتزازات.
رفع الهوائي وتوجيهه: استخدم الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (المختار استراتيجيًا لتحقيق أقصى تغطية للإشارة). قم بمحاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو مقاييس المحاذاة للدقة.
تثبيت الهوائي: قم بتثبيت الهوائي على الحوامل المثبتة مسبقًا باستخدام الأجهزة المتوافقة، وشد المسامير إلى عزم الدوران المحدد لمنع الحركة. تأكد من أن الهوائي مستوٍ ومستقر، مع عدم وجود اهتزاز يمكن أن يؤثر على الأداء أو السلامة الهيكلية.
توجيه الكابلات والتكامل: قم بتوجيه كابلات الإشارة أو المغذيات عبر صواني الكابلات المدمجة في البرج لحمايتها من التلف البيئي. قم بتوصيل الكابلات بالهوائي وقم بتشغيلها إلى المعدات الأرضية، مع ضمان العزل المناسب والعزل المائي عند نقاط الاتصال.
الفحص النهائي: قم بإجراء فحص بصري للهوائي والحوامل والكابلات للتأكد من التركيب الآمن. اختبر إرسال/استقبال إشارة الهوائي للتحقق من وظيفته، وتأكد من اتباع جميع بروتوكولات السلامة (مثل الحماية من السقوط للعاملين) طوال العملية.
ما هو جهاز منع التسلق على برج السلك المجلفن؟جهاز منع التسلق لبرج السلك المجلفن هو مكون أمان متخصص يتم تركيبه على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصميمات الشائعة:

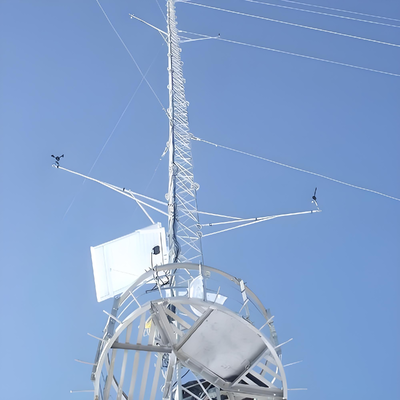

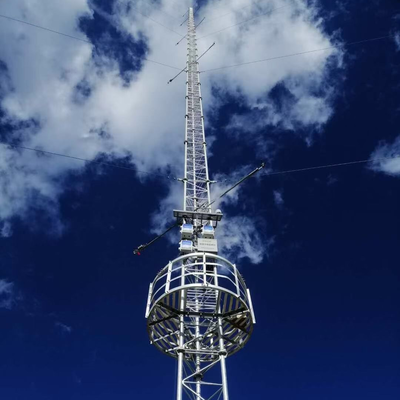

أطواق/تنانير منع التسلق

: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق منع نقاط الإمساك أو الدعم.

ردعات شائكة أو خشنة: ملحقات فولاذية غير قاتلة ومدببة على أقسام البرج السفلية أو السلالم لتثبيط التسلق غير المصرح به.
وصول مقفل: إذا كان البرج مجهزًا بلوحة وصول عند مستوى الأرض أو نقطة دخول للسلم، فإن بوابة مقفلة تقيد الوصول إلى الموظفين المعتمدين فقط.
تم تصنيع هذه الأجهزة من مواد مقاومة للتآكل (مثل الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. الغرض الأساسي منها هو تعزيز السلامة عن طريق منع التسلق العرضي أو المتعمد من قبل الأفراد غير المدربين، بما يتماشى مع قوانين سلامة البناء المحلية وتخفيف المسؤولية لمشغلي الأبراج.كيفية توصيل سلك التثبيت ببرج السلك المجلفن؟

يتضمن توصيل أسلاك التثبيت ببرج السلك المجلفن عملية آمنة تتحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بفعالية ضد قوى الرياح والزلازل:

التحضير

: اختر أسلاك تثبيت مصنوعة من كابلات فولاذية عالية الشد (متوافقة مع ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. تأكد من أن جسم البرج يحتوي على نقاط تثبيت مصنعة مسبقًا (مثل العروات أو الدعامات أو الأذرع المتقاطعة) على فترات تتراوح بين 20 و 30 مترًا، كما هو محدد في تصميم البرج.

تركيب أجهزة تثبيت أسلاك التثبيت: قم بتركيب دعامات أو مشابك أسلاك تثبيت ثقيلة على نقاط التثبيت المحددة مسبقًا في البرج باستخدام مسامير عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الدعامات لتوزيع الشد بالتساوي عبر جسم البرج.
إنهاء السلك: استخدم تجهيزات إنهاء احترافية (مثل الأكمام الملولبة، أو مشابك الكابلات، أو الحلقات) لتثبيت نهاية كل سلك تثبيت. يتم تثبيت الأكمام الملولبة على السلك لاتصال دائم وعالي القوة، بينما توفر مشابك الكابلات ضبطًا للشد.
تجميع أجهزة التوصيل: قم بتوصيل الطرف النهائي لسلك التثبيت بدعامة البرج باستخدام قيد أو دبوس، مع التأكد من ملاءمة آمنة بدون ارتخاء. استخدم أداة شد (مثل شداد أو رافعة) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لموازنة القوى الجانبية على البرج.
التحقق: تحقق من أن الاتصال محاذٍ مع الهيكل المخروطي للبرج وأن السلك مشدود بشكل موحد (تجنب الشد الزائد، مما قد يجهد جسم البرج). تأكد من أن الأجهزة وتجهيزات الإنهاء مقاومة للتآكل وتتوافق مع معايير السلامة للبرج.
كيفية توصيل سلك التثبيت ببرغي التثبيت المجلفن؟يعد توصيل أسلاك التثبيت بمسامير التثبيت المجلفنة (مثبتات الأرض) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:

تحضير المثبت

: تأكد من أن مثبت الأرض (مثبت خرساني أو فولاذي ثقيل، مصمم لأحمال الشد) مثبت بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك التثبيت. يجب أن يكون المثبت قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.

كشف برغي التثبيت: تأكد من أن البرغي العلوي للمثبت (برغي التثبيت المجلفن) يبرز فوق الأرض ومُثبت لتركيب أجهزة التوصيل. يجب أن يكون البرغي مصنوعًا من فولاذ عالي القوة لتحمل شد سلك التثبيت.
إنهاء السلك: قم بإنهاء الطرف الحر لسلك التثبيت باستخدام نفس التجهيزات عالية القوة (الأكمام الملولبة، مشابك الكابلات، أو الحلقات) المستخدمة لتوصيل البرج، مما يضمن طرفًا آمنًا يتحمل الأحمال.
تجميع أجهزة التوصيل: قم بتوصيل شداد (لضبط الشد) وقيد بسلك التثبيت النهائي. يتصل الشداد ببرغي التثبيت المجلفن عبر صمولة أو حلقة، مما يسمح بضبط دقيق لشد السلك.
الشد والتثبيت: استخدم الشداد لشد سلك التثبيت إلى المواصفات المطلوبة، مع التأكد من أنه يقاوم القوى الجانبية دون سحب المثبت. بمجرد الشد، قم بتثبيت الشداد باستخدام دبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
الفحص النهائي: تحقق من أن الاتصال آمن، وأن المثبت لا يظهر أي علامات حركة، وأن سلك التثبيت محاذٍ بالزاوية الصحيحة 45-60 درجة. افحص التآكل على البرغي والأجهزة وإنهاء السلك، مع ضمان الامتثال لـ IEC 62305 وقوانين السلامة المحلية.
