تفاصيل المنتج:
اتصل
نتحدث الآن
|
| اسم المنتج: | برج احتكاري متكامل بطول 35 مترًا للمركز الإداري البلدي | معيار التصميم: | جيجابايت/ت 2694-2010 |
|---|---|---|---|
| مادة: | ألواح الصلب ASTM A36 A572 Gr50/S275JR S275JR | إصدار الشهادات: | ISO9001:2008 COC |
| مرتفعات: | 9-40 م (قابل للتخصيص) | لحام: | أوس د 1.1 |
| معيار الجلفنة: | أستم A123 / إسو 1461 | المكسرات والمسامير: | الصف 8.8/6.8/4.8 |
| علاج مضاد للتآكل: | تراجع الساخنة المجلفن | سرعة الرياح: | 0-300 كم/ساعة |
| حياة: | أكثر من 30 عاما | يكتب: | برج الاتصالات |
| القطر العلوي: | 0.3 متر | يتطلب: | اعتمادا على النظام |
| منصة: | 1-3 | الأصل: | الصين |
| توريد سيتل: | الشركة المصنعة | ارتفاع: | 30 مترا |
| صيانة: | قليل | لون: | فضي |
| القطر الأساسي: | 1.2 متر | ||
| إبراز: | برج أحادي 35 متر للاستخدام البلدي,برج أحادي منصة متكاملة,برج أحادي مركز إداري |
||
شركة جياياو المحدودة
وصف المنتج
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: جياياو أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
| تصميم | ||

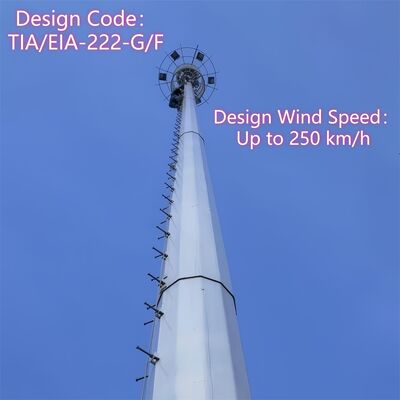

| 1. كود التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الحلقات | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس المحمي بغاز CO2 ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| القدرة | ||
| 18. الحد الأقصى لطاقة الإنتاج | 50,000 طن سنويًا | |

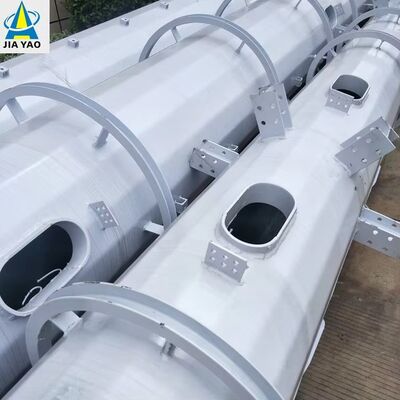

⇔ما هو الجسم الرئيسي للبرج الأحادي؟
الجسم الرئيسي للبرج الأحادي هو عمود واحد، ذاتي الدعم، صلب/شبه صلب يشكل الهيكل الأساسي الحامل للحمل للبرج، مصمم للاستخدام الحضري. يتم تصنيعه عادة من صفائح فولاذية مدرفلة عالية القوة (Q345B/ASTM A500 Grade B) ويتميز بشكل أسطواني أو مضلع ملحوم (قطر 0.5-2 متر، يتم قياسه حسب ارتفاع البرج) مع تصميم مخروطي (أضيق قليلاً في الأعلى) لتحسين مقاومة حمل الرياح (تصل إلى 180 كم/ساعة). يتراوح ارتفاعه من 10 متر إلى 60 مترًا (قابل للتخصيص لمحطات الجيل الخامس الصغيرة أو مراكز الاتصالات الحضرية)، ويعمل كإطار أساسي لدمج جميع المكونات المساعدة للبرج الأحادي.
⇔ما هي شفة القاعدة، السلم، والمنصة للبرج الأحادي؟

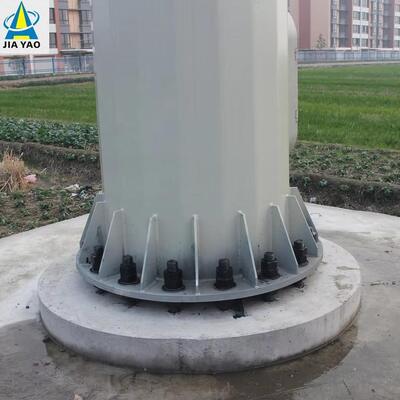

1. شفة القاعدة: وهي مكون فولاذي ثقيل ملحوم بقاعدة العمود الرئيسي للبرج الأحادي، ويعمل كوصلة حاسمة بين جسم البرج والأساس الخرساني. مصنوع من فولاذ عالي القوة (مطابق للجسم الرئيسي) ومعالج بعمليات مقاومة للتآكل، ويتوافق مع مسامير التثبيت الأساسية لتثبيت البرج عموديًا ونقل جميع أحمال الهيكل والمعدات إلى الأرض، مما يضمن الاستقرار العام للبرج.
2. السلم: وهو سلم تسلق داخلي مدمج في العمود الرئيسي للبرج الأحادي، مصنوع من فولاذ مجلفن مقاوم للتآكل ومجهز بنظام احترافي لمنع السقوط. مخصص حصريًا لأفراد الصيانة المعتمدين، ويوفر مسار وصول عمودي آمن لفحص البرج، وتركيب المعدات وإصلاحها، وتعتبر سلامته محورًا رئيسيًا للصيانة الدورية للبرج.

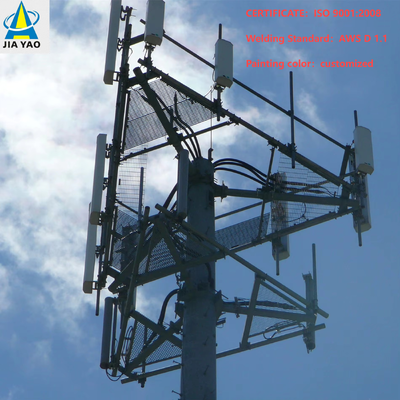

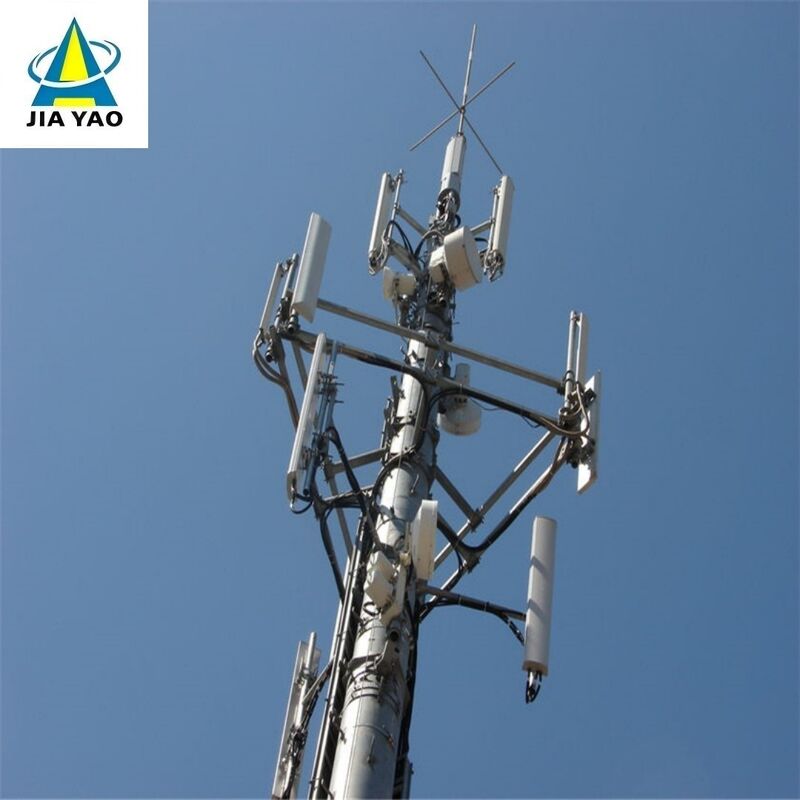

3. المنصة: تم تجهيز البرج الأحادي بمنصات فولاذية مدمجة وصغيرة (مخصصة حسب احتياجات المشروع) مثبتة على العمود الرئيسي عند ارتفاعات محددة. هذه المنصات، المصنوعة من الفولاذ المجلفن لضمان المتانة، تعمل كمساحات عمل مستقرة لتركيب وصيانة وفحص معدات الاتصالات (مثل هوائيات الجيل الخامس، أجهزة الميكروويف) ومعدات المراقبة. تم تصميمها لتناسب البصمة المدمجة للغاية للبرج الأحادي، وهي تزيد من سهولة التشغيل دون المساس بالتصميم الأنيق وغير المزعج للبرج الحضري.
⇔ما هو الجسم الرئيسي للبرج الأحادي بعد الجلفنة بالغمس الساخن؟
بعد الجلفنة بالغمس الساخن، يظل الجسم الرئيسي للبرج الأحادي هو العمود الفولاذي الأسطواني/المضلع الأساسي (المصنوع من صفائح فولاذية مدرفلة عالية القوة Q345B/ASTM A500 Grade B) بتصميم مخروطي، ويتم الحفاظ على شكله الهيكلي وأبعاده وأدائه الحامل للحمل بالكامل. التغيير الرئيسي هو أن سطحه الفولاذي بالكامل مغطى بطبقة زنك موحدة وكثيفة وفقًا لمعيار ASTM A123. تشكل هذه الطبقة المجلفنة حاجزًا مقاومًا للتآكل يحمي الركيزة الفولاذية بفعالية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي، مما يطيل عمر خدمة الجسم الرئيسي إلى أكثر من 25 عامًا. يحافظ الجسم الرئيسي المجلفن أيضًا على الصلابة الهيكلية للعمود الفولاذي الأصلي، ويتم جلفنة جميع الوصلات الملحومة (المتوافقة مع AWS D1.1) بشكل متساوٍ لضمان أداء متسق مضاد للتآكل والسلامة الهيكلية الشاملة لجسم البرج.
يرجى النقر هنا لمزيد من المعلومات!!!
س: ما هو الحد الأدنى لكمية الطلب المقبولة؟
ج: الحد الأدنى لكمية الطلب المقبولة لدينا هو مجموعة واحدة. أي طلب تجريبي بكميات صغيرة مرحب به.
س: ما هو وقت التسليم؟
ج: في غضون 25 يومًا بعد استلام الإيداع.
س: ما هو مصطلح الدفع المقبول؟
ج: TT، L/C، PayPal، Western Union، Money Gram.
س: هل يمكنك القيام بتصنيع المعدات الأصلية لي؟
ج: نحن نقبل جميع طلبات OEM فقط اتصل بنا وأعطني تصميمك، وسنقدم لك سعرًا معقولًا.
س: متى يمكنني الحصول على عرض الأسعار؟
ج: عادة ما نقتبس لك في غضون 24 ساعة بعد استلام استفسارك إذا كنت عاجلاً للغاية للحصول على عرض الأسعار، يرجى الاتصال بنا أو إخبارنا عبر البريد الإلكتروني، حتى نتمكن من اعتبار استفسارك ذو أولوية.
س: هل معيار برج الاتصالات الخاص بك هو ANSI / TIA/ EIA-222-G؟
ج: نعم.
س: هل معيار الجلفنة بالغمس الساخن هو ASTM A 123/153؟
ج: نعم.
س: هل يمكنك تقديم كتاب حسابات؟
ج: نعم، ولكن عليك الدفع مقابل كتاب الحسابات.
س: ما هي مدة حياة منتجك؟
ج: 50 عامًا.
س: هل هيكل البرج موحد؟
ج: لا، يمكننا تصميمه وإنتاجه حسب طلب العميل.
س: ما هي طريقة الدفع الخاصة بك؟
ج: 30٪ بواسطة T/T كوديعة، والرصيد بواسطة T/T أو L/C عند الاطلاع.
