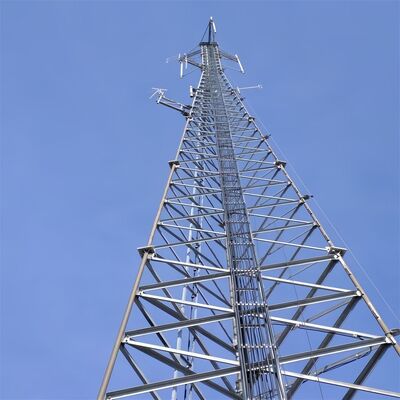

100FT 3-Tube الصلب الاتصالات أنبوبي BTS راديو هوائي برج HDG لمحطة قاعدة الاتصالات

برج اتصالات فولاذي أنبوبي بثلاثة أنابيب بطول 100 قدم مع طلاء مجلفن بالغمس الساخن لمحطة قاعدة الاتصالات

نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. فيما يلي معلومات المنتج التفصيلية:

1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: Jaoyao أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين

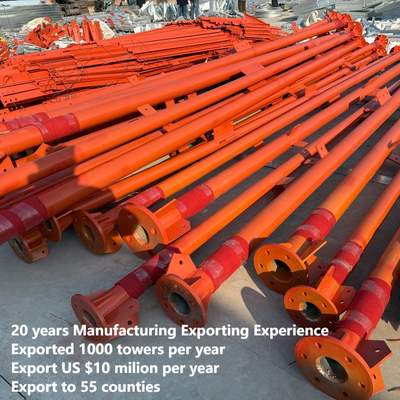

أعضاء البرج: يتم فصل البرج الفولاذي إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
3. البيانات الفنية

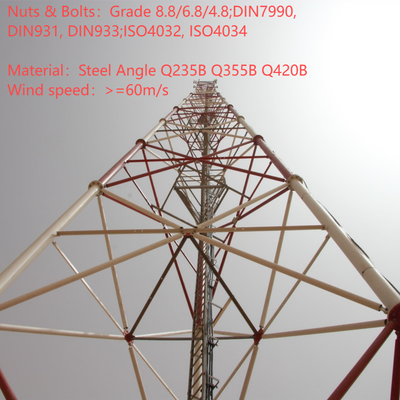

ما هو الهيكل الشبكي لبرج فولاذ أنبوبي بثلاثة أرجل؟

الهيكل الشبكي لبرج فولاذ أنبوبي بثلاثة أرجل هو إطار شبيه بالدعامات يربط الأرجل الأنبوبية الرأسية الثلاثة للبرج. تتكون هذه الأعضاء الشبكية من أنابيب فولاذية مجوفة أصغر (متوافقة مع مادة الساق الرئيسية، مثل الأنابيب الفولاذية السلسة/الملحومة)، وتشكل اتصالات أفقية وقطرية متقاطعة بين الأرجل الثلاثة، مما يخلق نمطًا مثلثيًا شبيهًا بالشبكة على طول ارتفاع البرج. يعمل هذا الهيكل بالتزامن مع التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتوزيع الأحمال الرأسية (وزن البرج، وزن المعدات) والقوى الجانبية (الرياح، النشاط الزلزالي) بالتساوي عبر الأرجل الثلاثة. لا تعزز الشبكة الأنبوبية الصلابة الهيكلية والاستقرار فحسب، بل تحسن أيضًا الأداء الديناميكي الهوائي - مما يقلل من مقاومة الرياح بنسبة 30٪ مقارنة بهياكل الشبكات الفولاذية الزاوية التقليدية - مما يجعل البرج قابلاً للتكيف بدرجة عالية مع البيئات القاسية أو العاصفة. بالإضافة إلى ذلك، يضمن استخدام الأعضاء الأنبوبية أن يكون الهيكل خفيف الوزن مع الحفاظ على قدرة تحمل عالية.

كيفية تركيب طبق الميكروويف على برج فولاذ أنبوبي بثلاثة أرجل؟

يتبع تركيب طبق الميكروويف (MW) على برج فولاذ أنبوبي بثلاثة أرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج والمعايير الصناعية:

1. التحقق قبل التركيب: تأكيد قدرة تحمل البرج للأحمال (وفقًا لمعايير TIA-222-G و GB 50017) لضمان قدرته على دعم طبق الميكروويف، وأجهزة التركيب، والأحمال المرتبطة بها. فحص أقواس الهوائي المثبتة مسبقًا في البرج (ملحقات مدمجة) لضمان سلامتها الهيكلية.
2. تحضير الأقواس: استخدم أقواس الهوائي المخصصة للبرج (أو أقواس مصنعة خصيصًا متوافقة مع الشبكة الأنبوبية) وثبتها على الأرجل الرئيسية للبرج أو دعامات الشبكة باستخدام براغي عالية القوة من الدرجة 8.8 (ISO 898). تأكد من محاذاة الأقواس مع مسار الاتصال من نقطة إلى نقطة المقصود وتشديدها إلى عزم الدوران المحدد.
3. رفع ووضع الطبق: استخدم الرافعات أو معدات الرفع المتخصصة لرفع طبق الميكروويف إلى الارتفاع المستهدف (عادة بالقرب من الأجزاء العلوية من البرج أو على منصة صيانة). اضبط اتجاه الطبق وارتفاعه لمحاذاته مع نقطة الاستقبال/الإرسال، باستخدام أدوات محاذاة الليزر للدقة.
4. التثبيت الآمن: قم بتثبيت طبق الميكروويف على الأقواس المثبتة باستخدام الأجهزة المتوافقة، مع ضمان اتصال محكم وخالٍ من الاهتزاز. أعد فحص عزم دوران البراغي باستخدام أدوات معايرة للامتثال لمعايير اللحام والتثبيت AWS D1.1.

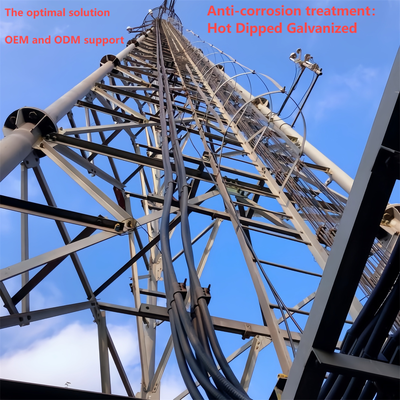

5. توجيه الكابلات: قم بتوجيه كابلات الإشارة والطاقة الخاصة بالطبق عبر أنظمة إدارة الكابلات المدمجة في البرج (أو على طول مسارات محمية على هيكل الشبكة) لتجنب التعرض للتلف البيئي. تأكد من عزل الكابلات بشكل صحيح وأنها مقاومة للماء عند نقاط الاتصال.
6. الفحص النهائي: قم بإجراء فحص بصري للطبق والأقواس والتوصيلات لتأكيد الاستقرار. اختبر إرسال الإشارة للتحقق من المحاذاة والوظائف. التزم ببروتوكولات السلامة (مثل حماية العمال من السقوط) طوال عملية التركيب.

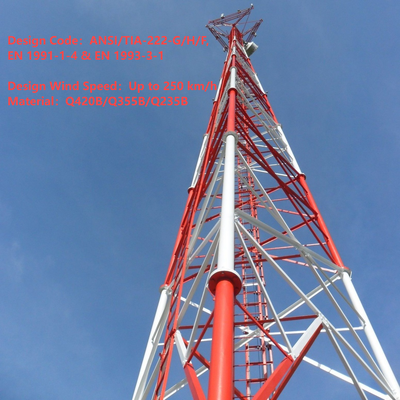

الهيكل الرئيسي لبرج فولاذ أنبوبي بثلاثة أرجل؟

الهيكل الرئيسي لبرج فولاذ أنبوبي بثلاثة أرجل هو نظام ذاتي الدعم، ذو إطار مثلثي مصمم للاستقرار، وتحمل الأحمال، والكفاءة الديناميكية الهوائية، ويتكون من ثلاثة مكونات أساسية:

• ثلاثة أرجل أنبوبية رأسية: عناصر تحمل الأحمال الرئيسية، مصنوعة من أنابيب فولاذية سلسة أو ملحومة (متوافقة مع معايير Q345B/ASTM A500). مرتبة في تكوين مثلثي، تنقل هذه الأرجل الوزن الإجمالي للبرج (بما في ذلك المعدات والأحمال البيئية) إلى الأساس.
• دعامات شبكية أنبوبية: أنابيب فولاذية مجوفة أصغر تربط الأرجل الرئيسية الثلاثة أفقيًا وقطريًا. يوزع نظام الدعامات المتقاطعة هذا الأحمال بالتساوي، ويعزز الصلابة الهيكلية، ويقلل من مقاومة الرياح، ويشكل النمط الشبكي المميز للبرج.
• إطار مخروطي وتوصيلات شفة: يضيق البرج تدريجيًا من القاعدة إلى القمة (قاعدة أوسع، قمة أضيق) لتحسين المقاومة ضد الرياح القوية (تصل إلى 200 كم/ساعة) والزلازل. يتم ربط مقاطع البرج عبر شفة براغي عالية الشد، مما يضمن التجميع الآمن ويقلل من مخاطر الصيانة.

تشكل هذه المكونات العمود الفقري الهيكلي، مع ملحقات مدمجة (مثل المنصات، السلالم) تضيف دعمًا وظيفيًا دون المساس بسلامة الهيكل الرئيسي.

منصة، سلم

أ. منصة

• الغرض: تعمل كمساحة عمل مستقرة مرتفعة لتركيب أو صيانة أو فحص أطباق الميكروويف، أو الهوائيات، أو المستشعرات، أو غيرها من المعدات. كما توفر نقطة استراحة آمنة للعمال أثناء الوصول إلى البرج.
• ميزات التصميم: مصنوعة من الفولاذ المجلفن (وفقًا لـ ASTM A123 لمقاومة التآكل) ومدمجة في هيكل الشبكة على ارتفاعات محددة. مجهزة بأسوار أمان لمنع السقوط وأسطح مانعة للانزلاق لثبات العمال. مصممة لدعم وزن العمال والأدوات والمعدات، بما يتماشى مع قدرة تحمل البرج الإجمالية. قد تشمل فتحات وصول لسهولة الحركة بين أقسام البرج.
• ميزة رئيسية: موضوعة استراتيجيًا بالقرب من نقاط تركيب المعدات لتبسيط مهام الصيانة، مما يعزز كفاءة التشغيل.

ب. سلم

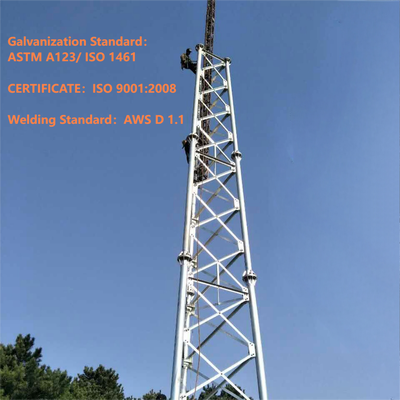

• الغرض: نظام وصول آمن مخصص يسمح للعمال بتسلق البرج للوصول إلى المنصات أو المعدات أو الأقسام العلوية للتركيب أو الفحص أو الإصلاحات.
• ميزات التصميم: مصنوع من الفولاذ المجلفن للمتانة ومقاومة التآكل، مع درجات متباعدة بالتساوي (وفقًا لمعايير السلامة الصناعية) لتسلق مريح. مجهز بآليات مضادة للسقوط (مثل أدلة الكابلات لأحزمة الأمان) لتقليل مخاطر السقوط - بما يتماشى مع مواصفات تصميم البرج "سلم مضاد للسقوط". مثبت عموديًا على الأرجل الرئيسية أو دعامات الشبكة، مما يضمن مسارًا آمنًا ومستقرًا.
• الامتثال: مصمم بما يتماشى مع لوائح السلامة ومعايير تصميم الأبراج (مثل TIA-222-G، GB 50017)، مع إعطاء الأولوية لحماية العمال أثناء الوصول العمودي.

معًا، تعزز المنصة والسلالم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات على ارتفاعات عالية، ودعم التشغيل والصيانة المستمرة مع الالتزام بمتطلبات السلامة والمتانة الصناعية.

يرجى النقر هنا لمزيد من المعلومات!!!

زيارات العملاء

التجميع,اختبار برج فولاذ مجلفن

الشهادات

يرجى النقر هنا لمزيد من المعلومات!!!

أنواع المنتجات المخصصة والمزايا

برج ذاتي الدعم 
عادة ما يكون البرج ذاتي الدعم عبارة عن برج بثلاثة أو أربعة أرجل، ومادته عبارة عن أنبوب فولاذي أو زاوية فولاذية. أما بالنسبة للتوصيل، فيتم توصيل البرج الأنبوبي بالشفة، ويتم توصيل برج الزاوية الفولاذية بالصواميل والبراغي. 
الميزات: 
1. معامل حمل رياح صغير، مقاومة قوية للرياح. 
2. توفير موارد الأراضي، موقع مناسب. 
سهولة النقل والتركيب. 

برج أنابيب فولاذية
يشير برج الأنبوب إلى هيكل فولاذي شاهق ذاتي الدعم مع عمود برج مصنوع من أنابيب فولاذية وجزء جسم برج على شكل مثلث. خصائصه الرئيسية هي أن عمود البرج الثلاثي مصنوع من أنابيب فولاذية وجزء جسم البرج على شكل مثلث، وهو هيكل فولاذي شاهق يختلف عن الزاوية الفولاذية.

برج أحادي القطب 
يسمى البرج أحادي الأنبوب أيضًا بالبرج أحادي القطب، وهو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية البناء. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال براغي عالية القوة. يتميز بسهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من مواقع العمل المعقدة. 

برج مدعوم بالكابلات 
يتميز البرج المدعوم بالكابلات بمظهر جديد، وأكبر ميزة له هي تقويته باستخدام أسلاك فولاذية. البرج المدعوم بالكابلات هو نوع شائع من أبراج الاتصالات وهو اقتصادي وعملي. إنه أخف وأرخص من الآخرين. إنه مناسب جدًا للمناطق الجغرافية الواسعة. 

برج مراقبة
برج المراقبة هو مبنى متعدد الوظائف يستخدم بشكل أساسي لمراقبة البيئة المحيطة ويلعب دورًا مهمًا في مجالات متعددة. يؤكد تصميمه على الانسجام والوحدة مع البيئة الطبيعية، وعادة ما يكون النمط المعماري متناسقًا مع البيئة المحيطة. تتكون أبراج المراقبة عادةً من أجسام الأبراج والمنصات والأبراج والسلالم، ذات هياكل مدمجة ومتينة.

برج شجرة مموه
برج الشجرة المموه هو أيضًا نوع من الأشجار الاصطناعية لبرج الشجرة البيولوجي، على قاعدة مثل الحقيقية، بالإضافة إلى التصميم الدقيق، عند وضعه بين الأشجار الحقيقية في منطقة سياحية، أو حديقة، أو ساحة، سيكون جزءًا من الطبيعة. 
الميزات: 
1. هيكل رائع ومظهر رائع. 
2. استقرار هيكلي قوي وعمر عمل طويل. 
3. تغطية مساحة صغيرة وتأثير اقتصادي كبير.
