| اسم المنتج: | 18 25 36 متر برج احتكاري مجلفن بالغمس الساخن مدمج في متسلق لحرم المستشفى | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| إصدار الشهادات: | ISO9001:2008 COC | مرتفعات: | 9-40 م (قابل للتخصيص) |
| لحام: | أوس د 1.1 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| علاج مضاد للتآكل: | تراجع الساخنة المجلفن | سرعة الرياح: | 120 كم/ساعة |
| مادة: | ألواح الصلب ASTM A36 A572 Gr50/S275JR S275JR | حياة: | أكثر من 30 عاما |
| يكتب: | برج الاتصالات | تسليم الوقت: | 20 يوما |
| الملحقات: | مرساة الأرض | لون الطلاء: | حسب الطلب |
| مكان مناسب: | بارك، أبتاون، ملعب، شارع، الخ | لون: | فضي (قابل للتخصيص) |
| إبراز: | 18 متراً منبر أحادية القطب المغلف,برج أحادي مع تسلق مدمج,برج أحادية القطب المغلف لمجمع المستشفى |
||
شركة جياياو المحدودة
وصف المنتج
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: Jaoyao أو OEM؛ رقم الموديل: برج الاتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التغليف: سيتم تجميع برج الاتصالات بواسطة أشرطة مجلفنة وفقًا لمتطلبات العميل.
التسليم: يتم الشحن خلال 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة عبارة عن كيس نايلون قوي أو أسطوانة فولاذية.
| تصميم | ||
| 1. كود التصميم | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | |
| الهيكل الصلب | ||
| 2. الصف | الفولاذ الطري | فولاذ عالي الشد |
| جيجابايت/T 700:Q235B، Q235C، Q235D | جيجابايت/T1591:Q355B، Q355C، Q355D | |
| أستم A36 | أستم A572 Gr50 | |
| EN10025: S235JR، S235J0، S235J2 | EN10025: S355JR، S355J0، S355J2 | |
| 3. تصميم سرعة الرياح | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة التشغيل | |
| 5. قوة التوتر (ميغاباسكال) | 360 ~ 510 | 470 ~ 630 |
| 6. قوة الخضوع (t≥16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (٪) | 20 | 24 |
| 8. قوة التأثير KV (J) | 27 (20 درجة مئوية) --- Q235B (S235JR) | 27 (20 درجة مئوية) --- Q345B (S355JR) |
| 27 (0 درجة مئوية) --- Q235C (S235J0) | 27 (0 درجة مئوية) --- Q345C (S355J0) | |
| 27 (-20 درجة مئوية) --- Q235D (S235J2) | 27 (-20 درجة مئوية) --- Q345D (S355J2) | |
| البراغي والصواميل | ||
| 9. الصف | الصف 4.8، 6.8، 8.8 | |
| 10. معايير الخواص الميكانيكية | ||
| 10.1 البراغي | ايزو 898-1 | |
| 10.2 المكسرات | ايزو 898-2 | |
| 10.3 غسالات | ايزو 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990، DIN931، DIN933 | |
| 11.2 المكسرات | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| لحام | ||
| 12. الطريقة | اللحام القوسي المحمي بثاني أكسيد الكربون واللحام القوسي المغمور (SAW) | |
| 13. قياسي | أوس د1.1 | |
| وضع العلامات | ||
| 14. طريقة وضع العلامات على الأعضاء | ختم الصحافة الهيدروليكية | |
| الجلفنة | ||

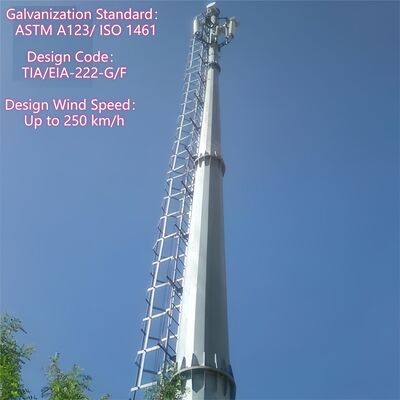

| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| امتحان | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار التأثير)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| سعة | ||
| 18. الطاقة الإنتاجية القصوى | 50.000 طن سنويا | |
⇔ما هو الجسم الرئيسي للبرج الأحادي القطب؟

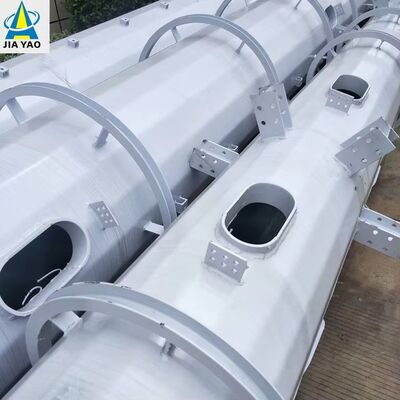

الجسم الرئيسي للبرج أحادي القطب عبارة عن عمود صلب/شبه صلب واحد ذاتي الدعم يشكل الهيكل الحامل الأساسي للبرج، وهو مصمم للاستخدام الحضري. يتم تصنيعها عادةً من ألواح فولاذية مدرفلة عالية القوة (Q345B / ASTM A500 Grade B) وتتميز بشكل أسطواني أو ملحوم متعدد الأضلاع (أقطار 0.5-2 متر، يتم ضبطها حسب ارتفاع البرج) مع تصميم مدبب (أضيق قليلاً في الأعلى) لتحسين مقاومة حمل الرياح (حتى 180 كم / ساعة). يتراوح ارتفاعه من 10 أمتار إلى 60 مترًا (قابل للتخصيص لمحطات 5G الصغيرة أو مراكز الاتصالات الحضرية)، وهو بمثابة الإطار التأسيسي لدمج جميع المكونات المساعدة للبرج الأحادي القطب.
⇔ما هي الحافة السفلية والسلم والمنصة للبرج الأحادي القطب؟
1. الحافة السفلية: عبارة عن مكون فولاذي للخدمة الشاقة ملحوم بقاعدة العمود الرئيسي للعمود الأحادي، ويعمل كحلقة وصل هامة بين جسم البرج والأساس الخرساني. مصنوع من الفولاذ عالي القوة (المطابق للهيكل الرئيسي) وتمت معالجته بعمليات مضادة للتآكل، وهو يتماشى مع مسامير تثبيت الأساس لتأمين البرج عموديًا ونقل الأحمال الهيكلية والمعدات بالكامل إلى الأرض، مما يضمن الاستقرار العام للبرج.

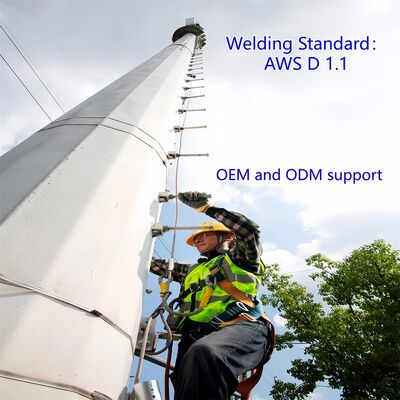

2.السلم: إنه سلم تسلق داخلي مدمج في العمود الرئيسي للعمود الأحادي، مصنوع من الفولاذ المجلفن المقاوم للتآكل ومجهز بنظام احترافي لمنع السقوط. وهو مخصص حصريًا لموظفي الصيانة المعتمدين، فهو يوفر مسار وصول عموديًا آمنًا لفحص البرج وتركيب المعدات وإصلاحها، كما أن سلامته هي محور التركيز الرئيسي لصيانة البرج المنتظمة.

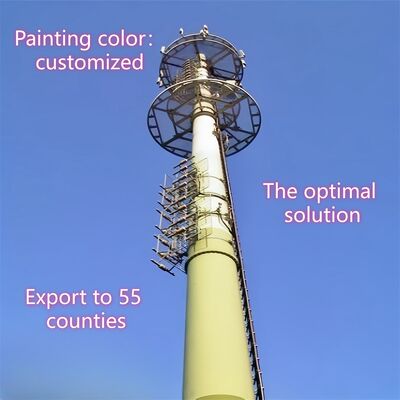

3.المنصة: تم تجهيز البرج الأحادي القطب بمنصات فولاذية مدمجة ومتكاملة (حسب الطلب حسب احتياجات المشروع) مثبتة على العمود الرئيسي على ارتفاعات محددة. تعمل هذه المنصات، المصنوعة من الفولاذ المجلفن لضمان المتانة، بمثابة مساحات عمل مستقرة لتركيب وصيانة وفحص معدات الاتصالات (مثل هوائيات 5G وأجهزة الميكروويف) ومعدات المراقبة. تم تصميمها لتناسب الحجم الصغير جدًا للقطط الأحادي، فهي تحقق أقصى قدر من الراحة التشغيلية دون المساس بالتصميم الحضري الأنيق وغير المزعج للبرج.
⇔ما هو الجسم الرئيسي للبرج الأحادي القطب بعد الجلفنة بالغمس الساخن؟
بعد الجلفنة بالغمس الساخن، يظل الجسم الرئيسي للبرج أحادي القطب هو العمود الفولاذي الأسطواني/المضلع الأساسي (المصنوع من صفائح فولاذية ملفوفة عالية القوة Q345B/ASTM A500 Grade B) مع تصميم مدبب، كما يتم الحفاظ على شكله الهيكلي وأبعاده وأداء تحمله بالكامل. التغيير الرئيسي هو أن سطحه الفولاذي بالكامل مغطى بطبقة زنك موحدة وكثيفة بما يتوافق مع معيار ASTM A123. تشكل هذه الطبقة المجلفنة حاجزًا مقاومًا للتآكل يحمي بشكل فعال الركيزة الفولاذية من الملوثات الحضرية والرطوبة والتآكل البيئي الخارجي، مما يزيد من عمر خدمة الجسم الرئيسي إلى أكثر من 25 عامًا. يحافظ الجسم الرئيسي المجلفن أيضًا على الصلابة الهيكلية للعمود الفولاذي الأصلي، وجميع الوصلات الملحومة (المتوافقة مع AWS D1.1) مجلفنة بالتساوي لضمان أداء متسق ضد التآكل والسلامة الهيكلية الشاملة لجسم البرج.
