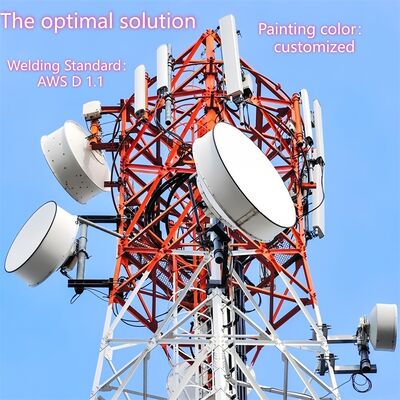

40M 80M Q355 الفولاذ 4 ساقات برج الاتصالات المقاوم للرياح المغلفة لمنطقة الرياح العالية الساحلية

40M 80M Q355 برج اتصالات فولاذي ذو 4 أرجل مجلفن مقاوم للرياح لمنطقة الرياح الساحلية العالية

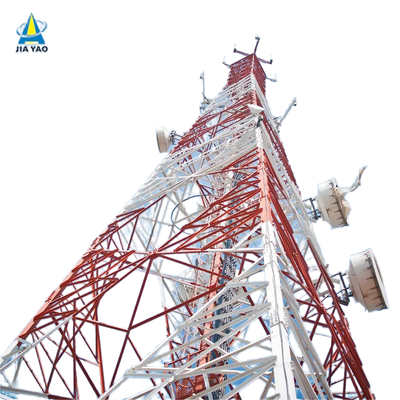

برج شبكي فولاذي ذو 4 أرجلعبارة عن هيكل فولاذي قائم بذاته وعالي القوة مصمم لدعم البنية التحتية الحيوية. يتميز بإطاره ذو القاعدة المربعة ذو الأربع أرجل والوصلات الشبكية المتقاطعة، وهو بمثابة العمود الفقري الموثوق به للاتصالات ونقل الطاقة والتطبيقات الصناعية الأخرى في جميع أنحاء العالم. على عكس الأبراج المشدودة التي تعتمد على الأسلاك الخارجية لتحقيق الاستقرار، فإن هذا التصميم ذاتي الدعم يقف بشكل مستقل، مما يجعله قابلاً للتكيف مع بيئات متنوعة من المناطق الحضرية إلى المناطق النائية.

باعتباره حجر الزاوية في البنية التحتية الحديثة، يجمع البرج الشبكي الفولاذي ذو الأربع أرجل بين المتانة والتنوع والتطبيق العملي لتلبية المتطلبات المتزايدة لقطاعات الاتصالات والطاقة والمراقبة. إن تصميمه الناضج وأدائه الموثوق به يجعله الخيار المفضل للمشاريع في جميع أنحاء العالم.

وصف المنتج

تفاصيل التغليف:سيتم تجميع برج الاتصالات بواسطة أشرطة مجلفنة وفقًا لمتطلبات العميل.

يسلم:يتم الشحن خلال 20 يومًا بعد الدفع من ميناء تيانجين

أعضاء البرج:يتم فصل برج فولاذي واحد إلى عدة حزم.

البراغي:كيس Pacrum.lon أو الصلب

نحن متخصصون في تصميم وتصنيع الأبراج الفولاذية المخصصة لتطبيقات الاتصالات والمراقبة والمراقبة والأمن.فيما يلي معلومات المنتج التفصيلية:

ما هو الهيكل الشبكي لبرج فولاذي زاوي ذو 4 أرجل؟

الهيكل الشبكي لبرج فولاذي زاوي ذو 4 أرجل عبارة عن إطار متقاطع يشبه الجمالون يربط بين أرجل البرج الفولاذية ذات الزاوية الرأسية الأربعة. يتكون من أعضاء فولاذية مترابطة (عادةً فولاذ زاوي أو قضبان شبكية)، ويشكل نمطًا يشبه الويب يوزع الأحمال - بما في ذلك وزن البرج، ووزن المعدات، والرياح، والقوى الزلزالية، وأحمال الجليد - بالتساوي عبر الأرجل الأربعة. تم دمج هذا الهيكل في جميع أنحاء ارتفاع البرج، مما يكمل تصميم البرج المستدق (أوسع عند القاعدة، وأضيق في الأعلى) لتعزيز السلامة الهيكلية والاستقرار. يوازن تكوين الشبكة بين القوة العالية والأداء الخفيف، مما يقلل من استخدام المواد مع زيادة قدرة التحمل والمقاومة للظروف البيئية القاسية. كما أنه يسهل تدفق الهواء، ويقلل من مقاومة الرياح ويحسن الاستقرار العام للبرج.

كيفية تركيب طبق MW على برج فولاذي زاوي ذو 4 أرجل؟​

يتبع تركيب طبق الميكروويف (MW) على برج فولاذي ذو أربع أرجل عملية منهجية ومتوافقة مع معايير السلامة:

1. التحضير قبل التثبيت: تحقق من قدرة البرج على التحمل للتأكد من قدرته على دعم وزن طبق MW (بما في ذلك الطبق وقوس التثبيت والأجهزة المرتبطة). تأكد من أن تصميم البرج يتوافق مع المعايير ذات الصلة (على سبيل المثال، TIA/EIA-222-G/F) لتركيب المعدات.
2. تركيب قوس: قم بتوصيل حوامل الهوائي/الميكروويف المخصصة (المقدمة مع البرج أو المصنعة خصيصًا) بنقاط التثبيت المحددة مسبقًا على جسم البرج أو منصة المعدات. يتم تأمين هذه الأقواس باستخدام مسامير عالية القوة (تتوافق مع ISO 898 درجة 6.8/8.8) لضمان اتصال ثابت بالهيكل الشبكي أو أرجل البرج.
3. رفع الطبق وتحديد المواقع: استخدم الرافعات أو معدات الرفع المتخصصة لرفع طبق MW إلى الارتفاع المستهدف (عادةً على الأقسام العلوية من البرج أو منصة المعدات المخصصة). تأكد من محاذاة الطبق مع مسار الاتصال المقصود من نقطة إلى نقطة (اضبط السمت والارتفاع كما هو مطلوب).
4. تأمين الطبق: قم بتثبيت طبق MW على الأقواس المثبتة مسبقًا باستخدام أجهزة متوافقة، وشد البراغي إلى عزم الدوران المحدد باستخدام أدوات معايرة. تأكد من أن الطبق مستوي ومستقر، دون أي تمايل أو حركة.
5. توجيه الكابلات والتكامل: قم بتوجيه كابلات إشارة الطبق من خلال حوامل الكابلات المدمجة في البرج لحمايتها من الأضرار البيئية. قم بتوصيل الكابلات بالمعدات المناسبة (على سبيل المثال، أجهزة الإرسال/الاستقبال) في قاعدة البرج أو المنصة المتوسطة، مما يضمن العزل المناسب والعزل المائي.
6. التفتيش النهائي: قم بإجراء فحص بصري للتأكد من تثبيت الطبق بشكل آمن، وأن الأقواس سليمة، وأن الكابلات منظمة بشكل صحيح. اختبار إرسال إشارة الطبق للتحقق من المحاذاة والأداء الوظيفي، والالتزام ببروتوكولات السلامة طوال العملية.

ما هو الهيكل الرئيسي لبرج فولاذي ذو 4 أرجل؟

الهيكل الرئيسي للبرج الفولاذي ذو الأربع أرجل هو إطار ذاتي الدعم مصمم لتحقيق الاستقرار وتحمل الأحمال، ويتكون من ثلاثة مكونات أساسية:

• أربع أرجل فولاذية بزاوية عمودية: العناصر الأساسية الحاملة، مصنوعة من الفولاذ الهيكلي عالي الجودة (على سبيل المثال، Q235B، Q345B، Q420؛ متوافقة مع ASTM A36/A572) ومرتبة في تكوين قاعدة مربعة. تنقل هذه الأرجل الوزن الإجمالي للبرج (بما في ذلك المعدات والأحمال البيئية) إلى الأساس.
• اتصالات تروس شعرية: أعضاء فولاذية متقاطعة (فولاذ زاوي أو قضبان شبكية) تربط الأرجل الأربعة أفقيًا وقطريًا. يقوم نظام الجمالون هذا بتوزيع الأحمال بالتساوي عبر الهيكل، ويعزز الصلابة، ويقاوم القوى الجانبية (الرياح، النشاط الزلزالي)، مما يشكل النمط الشبكي المميز للبرج.
• تصميم إطار مدبب: يضيق البرج تدريجيًا من القاعدة إلى الأعلى (أوسع في الأسفل، وأضيق في الأعلى)، مما يؤدي إلى تحسين السلامة الهيكلية من خلال تركيز المواد حيث تكون الأحمال أثقل (في القاعدة) وتقليل مقاومة الرياح على الارتفاعات الأعلى.

يتم دمج العناصر الهيكلية التكميلية (على سبيل المثال، منصات المعدات، وسلالم التسلق، وحوامل الكابلات) في الإطار الرئيسي لدعم الوظائف العملية، ولكن الأرجل العمودية الأربعة ووصلات الجمالون الشبكية تشكل العمود الفقري الهيكلي للبرج.

منصة، سلم برج فولاذي ذو 4 أرجل

أ. المنصة

• غاية: بمثابة مساحة عمل مرتفعة ومستقرة لتثبيت المعدات أو صيانتها أو فحصها (مثل أطباق MW وهوائيات 5G وأجهزة المراقبة) ومكونات البرج. كما أنها توفر نقطة استراحة آمنة للعمال أثناء التسلق.
• ميزات التصميم: مصنوعة عادةً من الفولاذ المجلفن (متوافقة مع ASTM A123/ISO 1461 لمقاومة التآكل) ومدمجة في الهيكل الشبكي للبرج على ارتفاعات محددة. قد تشتمل المنصات على درابزين أمان، وأسطح غير قابلة للانزلاق، وفتحات وصول لضمان سلامة العمال. لقد تم تصميمها لدعم وزن العمال والأدوات والمعدات، بما يتماشى مع قدرة الحمل الإجمالية للبرج.
• التخصيص: يمكن إضافتها على ارتفاعات متعددة بناءً على احتياجات المشروع (على سبيل المثال، بالقرب من نقاط تركيب الهوائي أو البرج الأوسط للصيانة).

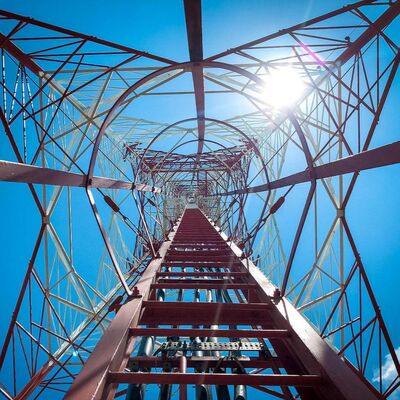

ب. سلم

• غاية: نظام دخول آمن مخصص يسمح للعمال بتسلق البرج للوصول إلى المنصات أو المعدات أو الأقسام العلوية للتركيب أو الفحص أو الإصلاح.
• ميزات التصميم: مصنوع من الفولاذ المجلفن لضمان المتانة ومقاومة التآكل، مع درجات متباعدة بشكل متساوٍ (حسب معايير السلامة الصناعية) للتسلق المريح. تشمل ميزات السلامة الرئيسية الدرابزين وأنظمة منع السقوط (على سبيل المثال، أدلة الكابلات للأحزمة)، وفي بعض الأحيان حاويات القفص لمنع السقوط. يتم تثبيت السلم عموديًا على أرجل البرج أو الجمالون الشبكي، مما يضمن مسارًا آمنًا ومستقرًا.
• امتثال: تم تصميمه بما يتماشى مع لوائح السلامة ومعايير الصناعة (على سبيل المثال، TIA/EIA-222-G/F)، مع إعطاء الأولوية لحماية العمال أثناء الوصول الرأسي.

تعمل المنصة والسلم معًا على تعزيز قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات عالية الارتفاع، ودعم التشغيل والصيانة المستمرة.

​

اختبار برج الصلب الزاوي

تعتبر الجلفنة معالجة سطحية حيوية للأبراج الشبكية الفولاذية ذات الزوايا الأربعة، مما يوفر مقاومة للتآكل على المدى الطويل لتحمل الظروف الخارجية القاسية وإطالة عمر خدمة البرج إلى ما بعد 20 عامًا. فيما يلي نظرة عامة مبسطة على اختبار الجلفنة:

1. أهداف الاختبار الأساسية

• تأكد من سمك الطلاء الكافي لحماية دائمة من التآكل.
• التحقق من تجانس طلاء الزنك والتصاقه القوي (منع التقشير/التقشر).
• تحقق من عدم وجود عيوب خطيرة (على سبيل المثال، الفولاذ العاري، والشقوق، والحفر).
• الامتثال للمعايير الدولية (ASTM A123، ISO 1461).

2. طرق الاختبار الرئيسية (يتم إجراؤها بعد المصنع وبعد التثبيت)

• سمك الطلاء: استخدام مقاييس السُمك المغناطيسية (غير المدمرة) أو الميكرومتر (العينة المدمرة فقط)؛ الحد الأدنى 85-120 ميكرومتر (أكثر سمكًا للبيئات القاسية).
• التصاق: اختبار الانحناء (180 درجة)، أو اختبار المطرقة، أو اختبار السكين المتقاطع - لا يُسمح بفصل الطلاء.
• التفتيش البصري: التحقق من وجود الفولاذ العاري، أو الشقوق، أو تراكم الزنك بشكل غير متساو، أو التلوث؛ المخالفات الطفيفة مقبولة في حالة عدم التأثير.
• مقاومة التآكل: اختبار رش الملح (ASTM B117/ISO 9227) لمدة 100-500 ساعة (مقاومة الصدأ الأحمر)؛ التعرض الميداني الاختياري طويل المدى.
• التحليل الكيميائي الاختياري: AAS/XRF لتأكيد نقاء الزنك بنسبة ≥98% واكتشاف الشوائب.

3. معايير الامتثال

الالتزام بمعايير ASTM (A123، B117، A572)، وISO (1461، 9227، 898)، وأكواد تصميم الأبراج (TIA/EIA-222-G/F)، واللوائح المحلية.

4. عمليات التفتيش المفاجئة بعد التثبيت

• إعادة قياس سمك المفاصل الحرجة.
• افحص الأضرار (الخدوش والخدوش) وقم بلمسها بالطلاء الغني بالزنك إذا لزم الأمر.
• تحقق من سلامة الطلاء في فتحات المسامير والمناطق شديدة التآكل.

يضمن هذا الاختبار موثوقية الطلاء المجلفن، مما يدعم أداء البرج في تطبيقات البنية التحتية.

الرجاء الضغط هنا لمزيد من المعلومات !!!!!!

التعبئة والتغليف والشحن

الشهادات

​الرجاء الضغط هنا لمزيد من المعلومات !!!!!!

أنواع المنتجات المخصصة والمزايا

برج الدعم الذاتي 
برج الدعم الذاتي عادة ما يكون برج 3 أو 4 أرجل، ومادته عبارة عن أنابيب فولاذية أو زاوية فولاذية. أما بالنسبة للاتصال، يتم توصيل البرج الأنبوبي عن طريق الحافة، ويتم توصيل البرج الفولاذي الزاوي بواسطة الصواميل والمسامير.
سمات:
1. معامل صغير لحمل الرياح، مقاومة قوية للرياح.
2.Save موارد الأرض، موقع مناسب.
سهولة النقل والتركيب.

برج الأنابيب الفولاذية
يشير البرج الأنبوبي إلى هيكل فولاذي شاهق الدعم ذاتيًا مع عمود برج مصنوع من أنابيب فولاذية وقسم جسم برج على شكل مثلث. خصائصه الرئيسية هي أن عمود البرج ذو الأنابيب الثلاثة مصنوع من أنابيب فولاذية وقسم جسم البرج على شكل مثلث، وهو عبارة عن هيكل فولاذي شاهق يختلف عن الفولاذ الزاوي.

برج مونوبول

البرج الأحادي، هو نوع شائع الاستخدام، ذو مظهر جميل، ويغطي مساحة صغيرة تتراوح من 9 إلى 18 مترًا مربعًا، وهو فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية البناء. يعتمد جسم البرج قسمًا أكثر معقولية، والذي يتم توصيله من خلال مسمار أو تداخل عالي القوة (وصلة منزلقة). يتميز بخصائص التثبيت السهل ويمكنه التكيف مع مجموعة متنوعة من المواقع الميدانية المعقدة.

برج جايد 
يتميز البرج الموجه بمظهر جديد، ويتم تعزيز أكبر خصائصه باستخدام أسلاك الشد الفولاذية. البرج الموجه هو نوع شائع من أبراج الاتصالات وهو اقتصادي وعملي. إنها أخف وأرخص من غيرها. إنها مناسبة جدًا للمناطق الجغرافية الواسعة.

برج الحراسة
برج المراقبة عبارة عن مبنى متعدد الوظائف يستخدم بشكل أساسي لمراقبة البيئة المحيطة ويلعب دورًا مهمًا في مجالات متعددة. ويؤكد تصميمه على الانسجام والوحدة مع البيئة الطبيعية، وعادة ما يتم تنسيق الطراز المعماري مع البيئة المحيطة. تتكون أبراج المراقبة عادة من أجسام برجية ومنصات وأبراج وسلالم ذات هياكل مدمجة ومتينة.

برج الشجرة المموه
برج الشجرة المموه هو أيضًا نوع من الأشجار الغضروفية لبرج شجرة بيونيك، على قاعدة مثل شجرة حقيقية، بالإضافة إلى التصميم الدقيق، عند وضعه بين الأشجار الحقيقية في منطقة مشاهدة المعالم السياحية والمنتزه والساحة، سيكون جزءًا من الطبيعة.
سمات:
1. هيكل رائع ومظهر رائع.
2. الاستقرار الهيكلي القوي وعمر العمل الطويل.
3. تغطية مساحة صغيرة وتأثير اقتصادي كبير.

خدماتنا

شركة جياياو المحدودة هي شركة تصنيع أبراج اتصالات محترفة ومعتمدة من قبل ISO9001. نحن ملتزمون بتزويد العملاء بالحلول الأمثل وأفضل برج الاتصالات. تم تصدير العديد من المنتجات إلى الولايات المتحدة الأمريكية وأوروبا و55 مقاطعة مختلفة أخرى.
نحن متخصصون في تصميم وتصنيع الأبراج الفولاذية ذات الزوايا، وبرج الصلب الأنبوبي، وبرج احتكاري، وبرج شجرة الصنوبر، وبرج محكم، وبرج حراسة. تشمل أقسامنا أقسام التصميم والبحث والتطوير والتفتيش والمختبرات ومراقبة الجودة والغلفنة وأبراج الصلب. تأتي موادنا الخام من مصانع الصلب الشهيرة في الصين: مجموعة HBIS، مجموعة Baowu Steel Group، مجموعة Shougang.
​

إذا كنت في حاجة إليها، وسوف نرحب بكم 24 ساعة في اليوم!
