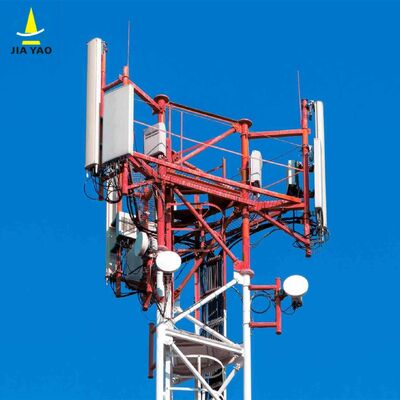

برج فولاذي أنبوبي متين ذو 3 أرجل مجلفن ذاتي الدعم لتطبيقات الميكروويف 5G 4G في الهواء الطلق

نحن متخصصون في تصميم وتصنيع الأبراج الفولاذية المخصصة لتطبيقات الاتصالات والمراقبة والمراقبة والأمن.فيما يلي معلومات المنتج التفصيلية:

1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: Jaoyao أو OEM؛ رقم الموديل: برج الاتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التغليف: سيتم تجميع برج الاتصالات بواسطة أشرطة مجلفنة وفقًا لمتطلبات العميل.
التسليم: يتم الشحن خلال 20 يومًا بعد الدفع من ميناء تيانجين

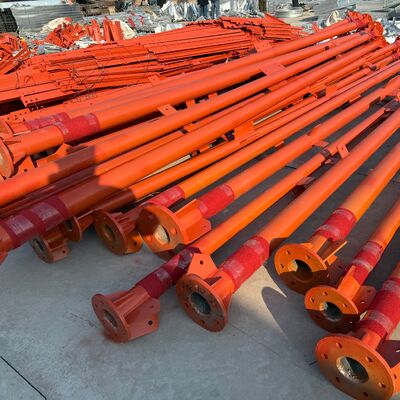

أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة عبارة عن كيس نايلون قوي أو أسطوانة فولاذية.
3. البيانات الفنية

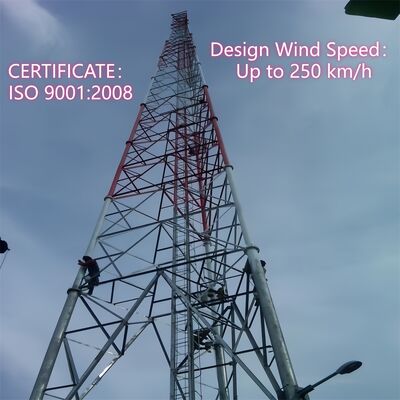

ما هو الهيكل الشبكي لبرج فولاذي أنبوبي ثلاثي الأرجل؟

الهيكل الشبكي لبرج فولاذي أنبوبي ثلاثي الأرجل عبارة عن إطار يشبه الجمالون يربط بين الأرجل الأنبوبية العمودية الثلاثة للبرج. تتكون من أنابيب فولاذية مجوفة أصغر حجمًا (تتوافق مع مادة الساق الرئيسية، على سبيل المثال، الأنابيب الفولاذية الملحومة/غير الملحومة)، وتشكل هذه الأعضاء الشبكية وصلات متقاطعة أفقية وقطرية بين الأرجل الثلاثة، مما يخلق نمطًا مثلثيًا يشبه الويب على طول ارتفاع البرج. يعمل هذا الهيكل جنبًا إلى جنب مع تصميم البرج المستدق (أوسع عند القاعدة، وأضيق عند الأعلى) لتوزيع الأحمال الرأسية (وزن البرج، ووزن المعدات) والقوى الجانبية (الرياح، والنشاط الزلزالي) بالتساوي عبر الأرجل الثلاثة. لا تعمل الشبكة الأنبوبية على تعزيز الصلابة الهيكلية والاستقرار فحسب، بل تعمل أيضًا على تحسين الأداء الديناميكي الهوائي - مما يقلل من مقاومة الرياح بنسبة 30٪ مقارنة بالهياكل الشبكية الفولاذية التقليدية - مما يجعل البرج قابلاً للتكيف بشكل كبير مع البيئات القاسية أو العاصفة. بالإضافة إلى ذلك، فإن استخدام الأعضاء الأنبوبية يضمن أن يكون الهيكل خفيف الوزن مع الحفاظ على قدرة تحمل عالية.

كيفية تركيب طبق MW على برج فولاذي أنبوبي ثلاثي الأرجل؟

يتبع تركيب طبق الميكروويف (MW) على برج فولاذي أنبوبي ثلاثي الأرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج ومعايير الصناعة:

1. التحقق قبل التثبيت: تأكد من قدرة تحمل البرج (وفقًا لمعايير TIA-222-G وGB 50017) للتأكد من قدرته على دعم طبق MW وأجهزة التثبيت والأحمال المرتبطة بها. افحص دعامات الهوائي المثبتة مسبقًا في البرج (الملحقات المدمجة) للتأكد من سلامتها الهيكلية.
2. تحضير القوس: استخدم حوامل الهوائي المخصصة للبرج (أو الأقواس المُصممة خصيصًا والمتوافقة مع الشبكة الأنبوبية) وقم بتثبيتها على الأرجل الرئيسية للبرج أو دعامات الشبكة باستخدام مسامير عالية القوة من الدرجة 8.8 (ISO 898). تأكد من محاذاة الأقواس مع مسار الاتصال المقصود من نقطة إلى نقطة وإحكام ربطها بعزم الدوران المحدد.
3. رفع الطبق وتحديد المواقع: استخدم الرافعات أو معدات الرفع المتخصصة لرفع طبق MW إلى الارتفاع المستهدف (عادةً بالقرب من الأقسام العلوية من البرج أو على منصة الصيانة). اضبط سمت الطبق وارتفاعه ليتوافق مع نقطة نهاية الاستقبال/الإرسال، باستخدام أدوات محاذاة الليزر للتأكد من دقتها.
4. التثبيت الآمن: قم بتوصيل طبق MW بالأقواس المثبتة باستخدام أجهزة متوافقة، مما يضمن اتصالًا محكمًا وخاليًا من التذبذب. أعد فحص عزم دوران المسمار باستخدام أدوات تمت معايرتها لتتوافق مع معايير اللحام والتثبيت AWS D1.1.
5. توجيه الكابل: قم بتوجيه إشارة الطبق وكابلات الطاقة من خلال أنظمة إدارة الكابلات المدمجة في البرج (أو عبر المسارات المحمية على هيكل الشبكة) لتجنب التعرض للأضرار البيئية. تأكد من عزل الكابلات بشكل صحيح ومقاومتها للماء عند نقاط الاتصال.
6. التفتيش النهائي: قم بإجراء فحص بصري للطبق والأقواس والوصلات للتأكد من ثباتها. اختبار إرسال الإشارة للتحقق من المحاذاة والوظيفة. الالتزام ببروتوكولات السلامة (على سبيل المثال، الحماية من السقوط للعاملين) طوال فترة التثبيت.

الهيكل الرئيسي لبرج فولاذي أنبوبي ذو 3 أرجل؟

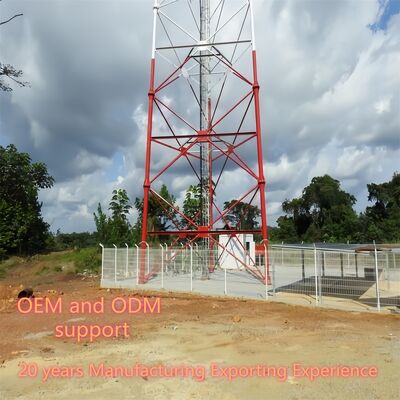

الهيكل الرئيسي لبرج فولاذي أنبوبي ثلاثي الأرجل عبارة عن نظام ذاتي الدعم ذو إطار مثلث مصمم لتحقيق الاستقرار وتحمل الأحمال والكفاءة الديناميكية الهوائية، ويتكون من ثلاثة مكونات أساسية:

• ثلاثة أرجل أنبوبية عمودية: العناصر الأساسية الحاملة، مصنوعة من أنابيب فولاذية غير ملحومة أو ملحومة (متوافقة مع معايير Q345B/ASTM A500). تم ترتيب هذه الأرجل في شكل مثلث، وتنقل الوزن الإجمالي للبرج (بما في ذلك المعدات والأحمال البيئية) إلى الأساس.
• دعامات شعرية أنبوبي: أنابيب فولاذية مجوفة أصغر حجمًا تربط الأرجل الثلاثة الرئيسية أفقيًا وقطريًا. يقوم نظام الجمالون المتقاطع بتوزيع الأحمال بالتساوي، ويعزز الصلابة الهيكلية، ويقلل من مقاومة الرياح، مما يشكل النمط الشبكي المميز للبرج.
• إطار مدبب ووصلات شفة: يضيق البرج تدريجيًا من القاعدة إلى الأعلى (قاعدة أوسع وقمة أضيق) لتحسين المقاومة ضد الرياح القوية (حتى 200 كم/ساعة) والزلازل. يتم ربط أجزاء البرج عبر حواف مثبتة بمسامير عالية الشد، مما يضمن التجميع الآمن وتقليل مخاطر الصيانة.

تشكل هذه المكونات العمود الفقري الهيكلي، مع الملحقات المتكاملة (مثل المنصات والسلالم) التي تضيف دعمًا وظيفيًا دون المساس بسلامة الهيكل الرئيسي.

منصة، سلم

أ. المنصة

• غاية: بمثابة مساحة عمل مرتفعة ومستقرة لتثبيت أو صيانة أو فحص أطباق MW أو الهوائيات أو أجهزة الاستشعار أو المعدات الأخرى. كما يوفر نقطة استراحة آمنة للعمال أثناء الوصول إلى البرج.
• ميزات التصميم: مصنوعة من الفولاذ المجلفن (حسب ASTM A123 لمقاومة التآكل) ومدمجة في الهيكل الشبكي على ارتفاعات محددة. مجهزة بدرابزين أمان لمنع السقوط وأسطح غير قابلة للانزلاق لتحقيق استقرار العامل. تم تصميمه لدعم وزن العمال والأدوات والمعدات، بما يتماشى مع قدرة الحمل الإجمالية للبرج. قد يشتمل على فتحات وصول لسهولة الحركة بين أقسام البرج.
• الميزة الرئيسية: يتم وضعه بشكل استراتيجي بالقرب من نقاط تركيب المعدات لتبسيط مهام الصيانة وتعزيز الكفاءة التشغيلية.

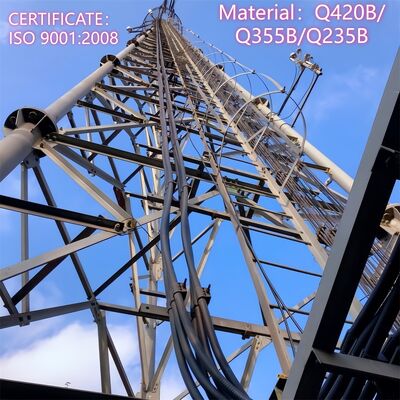

ب. سلم

• غاية: نظام دخول آمن مخصص يسمح للعمال بتسلق البرج للوصول إلى المنصات أو المعدات أو الأقسام العلوية للتركيب أو الفحص أو الإصلاح.
• ميزات التصميم: مصنوع من الفولاذ المجلفن لضمان المتانة ومقاومة التآكل، مع درجات متباعدة بشكل متساوٍ (حسب معايير السلامة الصناعية) للتسلق المريح. مجهزة بآليات مضادة للسقوط (على سبيل المثال، أدلة الكابلات لأحزمة الأمان) لتقليل مخاطر السقوط - بما يتوافق مع مواصفات تصميم "السلم المضاد للسقوط" الخاص بالبرج. يتم ربطها عموديًا بالأرجل الرئيسية أو الدعامات الشبكية، مما يضمن مسارًا آمنًا ومستقرًا.
• امتثال: تم تصميمه بما يتماشى مع لوائح السلامة ومعايير تصميم البرج (على سبيل المثال، TIA-222-G، GB 50017)، مع إعطاء الأولوية لحماية العمال أثناء الوصول الرأسي.

تعمل المنصة والسلم معًا على تعزيز قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات عالية الارتفاع، ودعم التشغيل والصيانة المستمرة مع الالتزام بمتطلبات السلامة والمتانة الصناعية.

الرجاء الضغط هنا لمزيد من المعلومات!!!

زيارات العملاء

تجميع,اختبار برج الصلب المجلفن

الشهادات

الرجاء الضغط هنا لمزيد من المعلومات!!!

أنواع المنتجات المخصصة والمزايا

برج الدعم الذاتي 
برج الدعم الذاتي عادة ما يكون عبارة عن برج ذو 3 أرجل أو 4 أرجل، ومادته عبارة عن أنابيب فولاذية أو زاوية فولاذية. أما بالنسبة للاتصال، يتم توصيل البرج الأنبوبي عن طريق الحافة، ويتم توصيل البرج الفولاذي الزاوي بواسطة الصواميل والمسامير.
سمات:
1. معامل صغير لحمل الرياح، مقاومة قوية للرياح.
2.Save موارد الأرض، موقع مناسب.
سهولة النقل والتركيب.

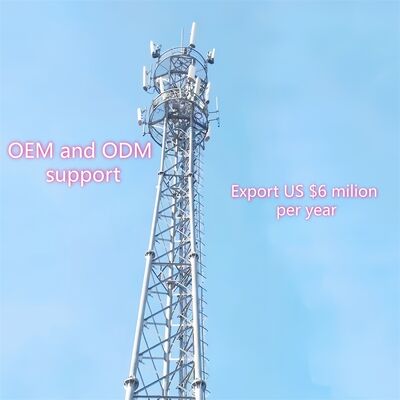

برج الأنابيب الفولاذية
يشير البرج الأنبوبي إلى هيكل فولاذي شاهق الدعم ذاتيًا مع عمود برج مصنوع من أنابيب فولاذية وقسم جسم برج على شكل مثلث. خصائصه الرئيسية هي أن عمود البرج ذو الأنابيب الثلاثة مصنوع من أنابيب فولاذية وقسم جسم البرج على شكل مثلث، وهو عبارة عن هيكل فولاذي شاهق يختلف عن الفولاذ الزاوي.

برج مونوبول 
برج الأنبوب الواحد يُسمى أيضًا برج أحادي القطب، وهو نوع شائع الاستخدام، ذو مظهر جميل، ويغطي مساحة صغيرة تتراوح من 9 إلى 18 مترًا مربعًا، وهو فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية البناء. يعتمد جسم البرج قسمًا أكثر معقولية، والذي يتم توصيله من خلال مسمار عالي القوة. يتميز بخصائص التثبيت السهل ويمكنه التكيف مع مجموعة متنوعة من المواقع الميدانية المعقدة.

برج جايد 
يتمتع البرج الموجه بمظهر جديد، ويتم تعزيز أهم خصائصه باستخدام أسلاك التثبيت الفولاذية. البرج الموجه هو نوع شائع من أبراج الاتصالات وهو اقتصادي وعملي. إنها أخف وأرخص من غيرها. إنها مناسبة جدًا للمناطق الجغرافية الواسعة.

برج الحراسة
برج المراقبة عبارة عن مبنى متعدد الوظائف يستخدم بشكل أساسي لمراقبة البيئة المحيطة ويلعب دورًا مهمًا في مجالات متعددة. ويؤكد تصميمه على الانسجام والوحدة مع البيئة الطبيعية، وعادة ما يتم تنسيق الطراز المعماري مع البيئة المحيطة. تتكون أبراج المراقبة عادة من أجسام برجية، ومنصات، وأبراج، وسلالم، ذات هياكل مدمجة ومتينة.

برج الشجرة المموه
برج الشجرة المموه هو أيضًا نوع من الأشجار الغضروفية لبرج شجرة بيونيك، على قاعدة مثل شجرة حقيقية، بالإضافة إلى التصميم الدقيق، عند وضعه بين الأشجار الحقيقية في منطقة مشاهدة المعالم السياحية والمنتزه والساحة، سيكون جزءًا من الطبيعة.
سمات:
1. هيكل رائع ومظهر رائع.
2. الاستقرار الهيكلي القوي وعمر العمل الطويل.
3. تغطية مساحة صغيرة وتأثير اقتصادي كبير.
