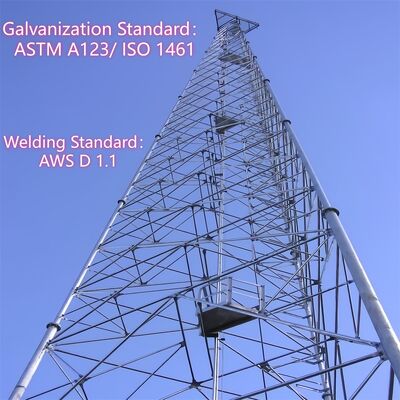

برج فولاذي أنبوبي ثلاثي الأرجل مقاس 30 مترًا مصمم لتطبيقات الاتصالات والمراقبة والمراقبة والأمن

نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمراقبة والأمن. فيما يلي معلومات المنتج التفصيلية:

1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: Jaoyao أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين

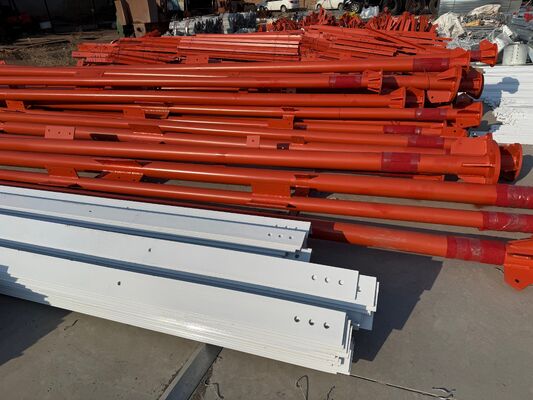

أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
3. البيانات الفنية

ما هو الهيكل الشبكي لبرج فولاذي أنبوبي ثلاثي الأرجل؟

الهيكل الشبكي لبرج فولاذي أنبوبي ثلاثي الأرجل هو إطار شبيه بالجملون يربط الأرجل الأنبوبية الرأسية الثلاثة للبرج. تتكون هذه الأعضاء الشبكية من أنابيب فولاذية مجوفة أصغر (متوافقة مع مادة الساق الرئيسية، على سبيل المثال، أنابيب فولاذية سلسة/ملحومة)، وتشكل اتصالات أفقية وقطرية متقاطعة بين الأرجل الثلاثة، مما يخلق نمطًا مثلثيًا يشبه الشبكة على طول ارتفاع البرج. يعمل هذا الهيكل بالتزامن مع التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتوزيع الأحمال الرأسية (وزن البرج، وزن المعدات) والقوى الجانبية (الرياح، النشاط الزلزالي) بالتساوي عبر الأرجل الثلاثة. لا تعزز الشبكة الأنبوبية الصلابة الهيكلية والاستقرار فحسب، بل تحسن أيضًا الأداء الديناميكي الهوائي - مما يقلل من مقاومة الرياح بنسبة 30٪ مقارنة بالهياكل الشبكية الفولاذية الزاوية التقليدية - مما يجعل البرج قابلاً للتكيف بدرجة عالية مع البيئات القاسية أو العاصفة. بالإضافة إلى ذلك، يضمن استخدام الأعضاء الأنبوبية أن يكون الهيكل خفيف الوزن مع الحفاظ على قدرة تحمل عالية.

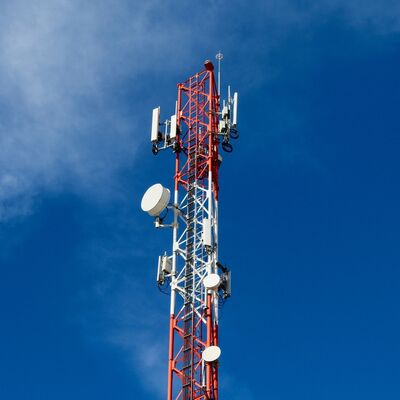

كيفية تركيب طبق الميكروويف على برج فولاذي أنبوبي ثلاثي الأرجل؟

يتبع تركيب طبق الميكروويف (MW) على برج فولاذي أنبوبي ثلاثي الأرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج والمعايير الصناعية:

1. التحقق قبل التركيب: تأكيد قدرة تحمل البرج للأحمال (وفقًا لمعايير TIA-222-G و GB 50017) لضمان قدرته على دعم طبق الميكروويف، وأجهزة التثبيت، والأحمال المرتبطة بها. فحص أقواس الهوائي المثبتة مسبقًا في البرج (ملحقات مدمجة) لسلامتها الهيكلية.
2. تحضير الأقواس: استخدم أقواس الهوائي المخصصة للبرج (أو أقواس مصنعة خصيصًا متوافقة مع الشبكة الأنبوبية) وثبتها على الأرجل الرئيسية للبرج أو دعامات الشبكة باستخدام براغي عالية القوة من الدرجة 8.8 (ISO 898). تأكد من محاذاة الأقواس مع مسار الاتصال من نقطة إلى نقطة المقصود وتشديدها إلى عزم الدوران المحدد.
3. رفع ووضع الطبق: استخدم الرافعات أو معدات الرفع المتخصصة لرفع طبق الميكروويف إلى الارتفاع المستهدف (عادة بالقرب من الأجزاء العلوية من البرج أو على منصة صيانة). اضبط اتجاه الطبق وارتفاعه لمحاذاته مع نقطة الاستقبال/الإرسال، باستخدام أدوات محاذاة الليزر للدقة.
4. التثبيت الآمن: قم بتوصيل طبق الميكروويف بالأقواس المثبتة باستخدام أجهزة متوافقة، مع ضمان اتصال محكم وخالٍ من الاهتزاز. أعد فحص عزم دوران البراغي باستخدام أدوات معايرة للامتثال لمعايير اللحام والتثبيت AWS D1.1.
5. توجيه الكابلات: قم بتوجيه كابلات الإشارة والطاقة الخاصة بالطبق عبر أنظمة إدارة الكابلات المدمجة في البرج (أو على طول مسارات محمية على هيكل الشبكة) لتجنب التعرض للتلف البيئي. تأكد من عزل الكابلات بشكل صحيح وأنها مقاومة للماء عند نقاط الاتصال.
6. الفحص النهائي: قم بإجراء فحص بصري للطبق والأقواس والتوصيلات لتأكيد الاستقرار. اختبر إرسال الإشارة للتحقق من المحاذاة والوظائف. التزم ببروتوكولات السلامة (مثل الحماية من السقوط للعاملين) طوال عملية التركيب.

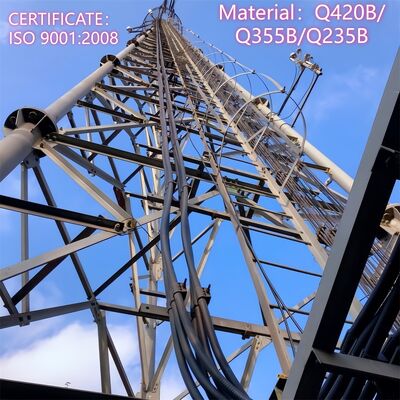

الهيكل الرئيسي لبرج فولاذي أنبوبي ثلاثي الأرجل؟

الهيكل الرئيسي لبرج فولاذي أنبوبي ثلاثي الأرجل هو نظام ذاتي الدعم، ذو إطار مثلثي مصمم للاستقرار، وتحمل الأحمال، والكفاءة الديناميكية الهوائية، ويتكون من ثلاثة مكونات أساسية:

• ثلاثة أرجل أنبوبية رأسية: العناصر الرئيسية لتحمل الأحمال، مصنوعة من أنابيب فولاذية سلسة أو ملحومة (متوافقة مع معايير Q345B/ASTM A500). مرتبة في تكوين مثلثي، تنقل هذه الأرجل الوزن الإجمالي للبرج (بما في ذلك المعدات والأحمال البيئية) إلى الأساس.
• دعامات شبكية أنبوبية: أنابيب فولاذية مجوفة أصغر تربط الأرجل الرئيسية الثلاثة أفقيًا وقطريًا. يوزع نظام الجمالون المتقاطع هذا الأحمال بالتساوي، ويعزز الصلابة الهيكلية، ويقلل من مقاومة الرياح، ويشكل نمط الشبكة المميز للبرج.
• إطار مخروطي واتصالات شفة: يضيق البرج تدريجيًا من القاعدة إلى القمة (قاعدة أوسع، قمة أضيق) لتحسين المقاومة ضد الرياح القوية (تصل إلى 200 كم/ساعة) والزلازل. يتم توصيل أجزاء البرج عبر شفة براغي عالية الشد، مما يضمن التجميع الآمن ويقلل من مخاطر الصيانة.

تشكل هذه المكونات العمود الفقري الهيكلي، مع ملحقات مدمجة (مثل المنصات، السلالم) تضيف دعمًا وظيفيًا دون المساس بسلامة الهيكل الرئيسي.

منصة، سلم

أ. منصة

• الغرض: تعمل كمساحة عمل مرتفعة مستقرة لتركيب أو صيانة أو فحص أطباق الميكروويف أو الهوائيات أو المستشعرات أو المعدات الأخرى. كما توفر نقطة استراحة آمنة للعاملين أثناء الوصول إلى البرج.
• ميزات التصميم: مصنوعة من الفولاذ المجلفن (وفقًا لـ ASTM A123 لمقاومة التآكل) ومدمجة في هيكل الشبكة على ارتفاعات محددة. مجهزة بأسوار أمان لمنع السقوط وأسطح مانعة للانزلاق لثبات العامل. مصممة لدعم وزن العمال والأدوات والمعدات، بما يتماشى مع قدرة تحمل البرج الإجمالية. قد تشمل فتحات وصول لسهولة الحركة بين أقسام البرج.
• ميزة رئيسية: موضوعة بشكل استراتيجي بالقرب من نقاط تثبيت المعدات لتبسيط مهام الصيانة، مما يعزز كفاءة التشغيل.

ب. سلم

• الغرض: نظام وصول آمن مخصص يسمح للعاملين بتسلق البرج للوصول إلى المنصات أو المعدات أو الأقسام العلوية للتركيب أو الفحص أو الإصلاحات.
• ميزات التصميم: مصنوع من الفولاذ المجلفن للمتانة ومقاومة التآكل، مع درجات متباعدة بالتساوي (وفقًا لمعايير السلامة الصناعية) لتسلق مريح. مجهز بآليات مضادة للسقوط (مثل موجهات الكابلات لأحزمة الأمان) لتقليل مخاطر السقوط - بما يتماشى مع مواصفات تصميم البرج "سلم مضاد للسقوط". مثبت عموديًا على الأرجل الرئيسية أو دعامات الشبكة، مما يضمن مسارًا آمنًا ومستقرًا.
• الامتثال: مصمم بما يتماشى مع لوائح السلامة ومعايير تصميم الأبراج (مثل TIA-222-G، GB 50017)، مع إعطاء الأولوية لحماية العمال أثناء الوصول الرأسي.

معًا، تعزز المنصة والسلم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات على ارتفاعات عالية، ودعم التشغيل والصيانة المستمرة مع الالتزام بمتطلبات السلامة والمتانة الصناعية.

يرجى النقر هنا لمزيد من المعلومات!!!

زيارات العملاء

التجميع,اختبار برج فولاذي مجلفن

الشهادات

يرجى النقر هنا لمزيد من المعلومات!!!

أنواع المنتجات المخصصة والميزة

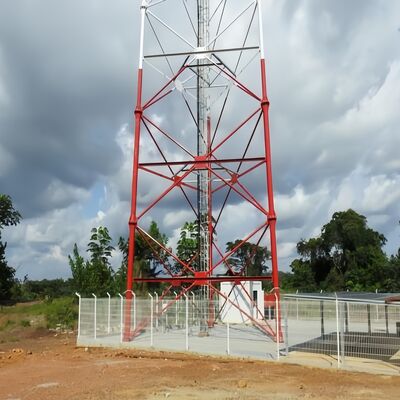

برج ذاتي الدعم 
عادة ما يكون البرج ذاتي الدعم برجًا ثلاثي أو رباعي الأرجل، ومادته عبارة عن أنبوب فولاذي أو فولاذ زاوية. أما بالنسبة للتوصيل، فيتم توصيل البرج الأنبوبي بواسطة شفة، ويتم توصيل برج الفولاذ الزاوي بواسطة صواميل وبراغي. 
الميزات: 
1. معامل حمل رياح صغير، مقاومة قوية للرياح. 
2. توفير موارد الأراضي، موقع مناسب. 
سهولة النقل والتركيب. 

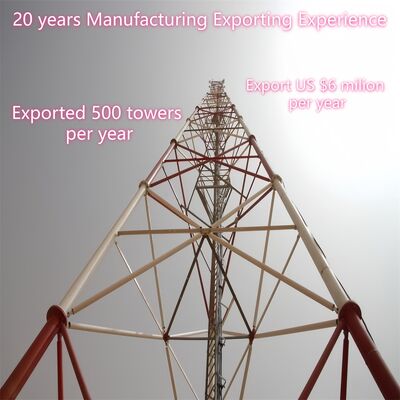

برج فولاذي أنبوبي
يشير البرج الأنبوبي إلى هيكل فولاذي شاهق ذاتي الدعم مع عمود برج مصنوع من أنابيب فولاذية وجزء جسم برج على شكل مثلث. خصائصه الرئيسية هي أن عمود البرج الثلاثي مصنوع من أنابيب فولاذية وأن جزء جسم البرج على شكل مثلث، وهو هيكل فولاذي شاهق يختلف عن الفولاذ الزاوي.

برج أحادي القطب 
يسمى البرج ذو الأنبوب الواحد أيضًا بالبرج أحادي القطب، وهو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية الإنشاءات. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال براغي عالية القوة. يتميز بخصائص سهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من مواقع العمل المعقدة. 

برج مدعوم بالكابلات 
يتميز البرج المدعوم بالكابلات بمظهر جديد، وأكبر ميزاته هي تقويته باستخدام أسلاك فولاذية. البرج المدعوم بالكابلات هو نوع شائع من أبراج الاتصالات اقتصادي وعملي. إنه أخف وأرخص من الآخرين. إنه مناسب جدًا للمناطق الجغرافية الواسعة. 

برج مراقبة
برج المراقبة هو مبنى متعدد الوظائف يستخدم بشكل أساسي لمراقبة البيئة المحيطة ويلعب دورًا مهمًا في مجالات متعددة. يؤكد تصميمه على الانسجام والوحدة مع البيئة الطبيعية، وعادة ما يكون النمط المعماري متناسقًا مع البيئة المحيطة. تتكون أبراج المراقبة عادةً من أجسام الأبراج والمنصات والأبراج والسلالم، ذات هياكل مدمجة ومتينة.

برج شجرة مموه
برج الشجرة المموه هو أيضًا نوع من الأشجار الاصطناعية لأبراج الشجر المحاكية للطبيعة، على قاعدة تشبه الحقيقية، بالإضافة إلى التصميم الدقيق، عند وضعه بين الأشجار الحقيقية في منطقة سياحية أو حديقة أو ساحة، سيكون جزءًا من الطبيعة. 
الميزات: 
1. هيكل رائع ومظهر رائع. 
2. استقرار هيكلي قوي وعمر عمل طويل. 
3. تغطية مساحة صغيرة وتأثير اقتصادي كبير.

خدماتنا

JIAYAO CO., LTD. هي شركة مصنعة لأبراج الاتصالات محترفة ومعتمدة من ISO9001. نحن ملتزمون بتزويد العملاء بأكثر الحلول تحسينًا وأفضل برج اتصالات. تم تصدير العديد من المنتجات إلى الولايات المتحدة وأوروبا و 55 دولة أخرى.
نحن متخصصون في تصميم وتصنيع أبراج الفولاذ الزاوي، وأبراج الفولاذ الأنبوبي، والأبراج أحادية القطب، وأبراج شجر الصنوبر، والأبراج المدعومة بالكابلات، وأبراج المراقبة. تشمل أقسامنا التصميم، البحث والتطوير، الفحص، المختبر، مراقبة الجودة، الجلفنة، وأقسام الأبراج الفولاذية. تأتي موادنا الخام من مصانع الصلب الشهيرة في الصين: HBIS Group، Baowu Steel Group، Shougang Group.
​
