| اسم المنتج: | 19 29 39M إشارة متعددة 3 أرجل أنبوبي مجلفن من الصلب ذاتي الدعم خارجي 5G 4G سارية راديو الميكروويف | كود التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| معيار الجلفنة: | أستم A123 / إسو 1461 | المجلفن: | المجلفن بالغمس الساخن |
| الساقين: | ثلاثة | كمية المنصة: | 2/3 / حسب الطلب |
| نوع الهيكل: | برج شعرية | سرعة الرياح: | 0-160 كم/ساعة |
| مادة: | الصلب الأنبوبي | المعالجة السطحية: | المجلفن أو المطلي |
| وزن: | يختلف حسب الارتفاع والتصميم | طريقة التثبيت: | انسحب أو الجمعية الملحومة |
| المعالجة السطحية: | المجلفن | قطع غيار: | أجزاء للاتصال أو التثبيت |
| الحمولة: | ما يصل إلى 50 طنا | تثبيت: | اتصال انسحب |
| التخصيص: | متاح عند الطلب | حياة: | أكثر من 30 عاما |
| معايير الامتثال: | معايير ISO أو IEC أو العميل المحدد | عدد الأرجل: | 3 |
| نطاق الارتفاع: | 10 م - 100 م | نوع البرج: | أنبوبي |
| مقاومة التآكل: | عالي | ارتفاع: | 20-100 م |
| نوع الأساس: | أساس خرساني | ||
| إبراز: | البرج ذو 3 أرجل من الفولاذ المقوى,الصمام الراديوي الميكروويفية ذات الدعم,برج فولاذي خارجي 5G 4G,self supporting microwave radio mast,outdoor 5G 4G steel tower |
||
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. فيما يلي معلومات المنتج التفصيلية:
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: Jaoyao أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
3. البيانات الفنية
| تصميم | ||

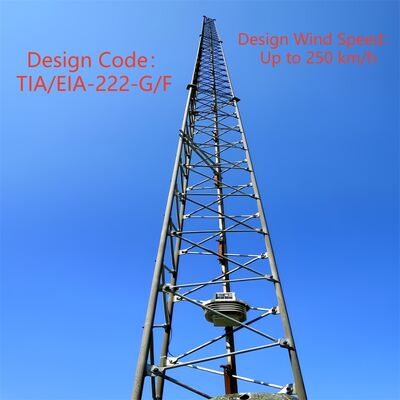

| 1. كود التصميم |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الحلقات | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس بالغاز الواقي CO2 ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| القدرة | ||
| 18. الحد الأقصى لطاقة الإنتاج | 50,000 طن سنويًا | |

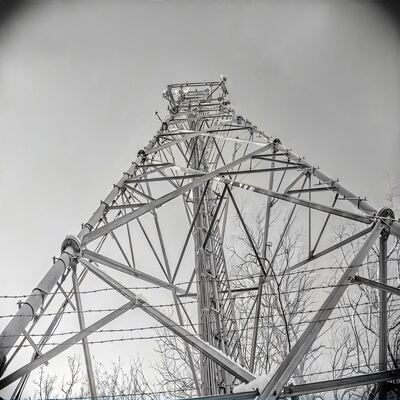

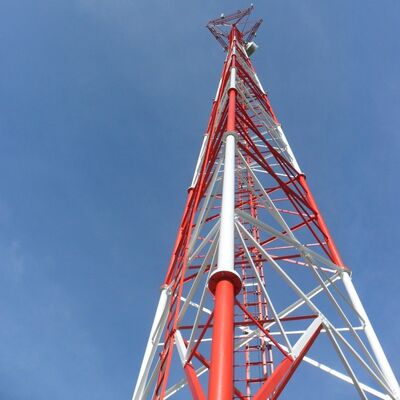

ما هو الهيكل الشبكي لبرج فولاذي أنبوبي ذي 3 أرجل؟
الهيكل الشبكي لبرج فولاذي أنبوبي ذي 3 أرجل هو إطار شبكي يربط الأرجل الأنبوبية الرأسية الثلاثة للبرج. تتكون هذه الأعضاء الشبكية من أنابيب فولاذية مجوفة أصغر (متوافقة مع مادة الساق الرئيسية، مثل الأنابيب الفولاذية السلسة/الملحومة)، وتشكل اتصالات أفقية وقطرية متقاطعة بين الأرجل الثلاثة، مما يخلق نمطًا مثلثيًا يشبه الشبكة على طول ارتفاع البرج. يعمل هذا الهيكل بالتزامن مع التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتوزيع الأحمال الرأسية (وزن البرج، وزن المعدات) والقوى الجانبية (الرياح، النشاط الزلزالي) بالتساوي عبر الأرجل الثلاثة. لا تعزز الشبكة الأنبوبية الصلابة الهيكلية والاستقرار فحسب، بل تحسن أيضًا الأداء الهوائي - مما يقلل من مقاومة الرياح بنسبة 30٪ مقارنة بالهياكل الشبكية الفولاذية الزاوية التقليدية - مما يجعل البرج قابلاً للتكيف بدرجة عالية مع البيئات القاسية أو العاصفة. بالإضافة إلى ذلك، يضمن استخدام الأعضاء الأنبوبية أن يكون الهيكل خفيف الوزن مع الحفاظ على قدرة تحمل عالية.

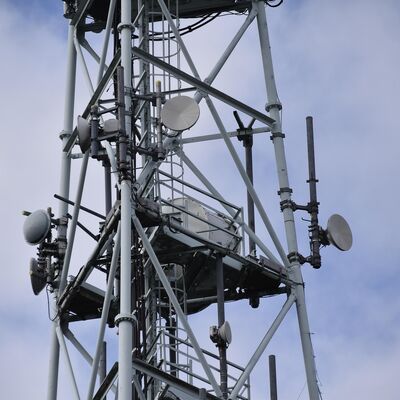

كيفية تركيب طبق الميكروويف على برج فولاذي أنبوبي ذي 3 أرجل؟
يتبع تركيب طبق الميكروويف (MW) على برج فولاذي أنبوبي ذي 3 أرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج والمعايير الصناعية:
الهيكل الرئيسي لبرج فولاذي أنبوبي ذي 3 أرجل؟
الهيكل الرئيسي لبرج فولاذي أنبوبي ذي 3 أرجل هو نظام قائم بذاته ذو إطار مثلثي مصمم لتحقيق الاستقرار وتحمل الأحمال والكفاءة الهوائية، ويتكون من ثلاثة مكونات أساسية:
تشكل هذه المكونات العمود الفقري الهيكلي، مع ملحقات مدمجة (مثل المنصات، السلالم) تضيف دعمًا وظيفيًا دون المساس بسلامة الهيكل الرئيسي.
منصة، سلم
معًا، تعزز المنصة والسلالم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات على ارتفاعات عالية، ودعم التشغيل والصيانة المستمرة مع الالتزام بمتطلبات السلامة والمتانة الصناعية.
