| كود التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | معيار الجلفنة: | أستم A123 / إسو 1461 |
|---|---|---|---|
| المجلفن: | المجلفن بالغمس الساخن | الساقين: | ثلاثة |
| كمية المنصة: | 2/3 / حسب الطلب | نوع الهيكل: | برج شعرية |
| تثبيت: | انسحب | مقاومة التآكل: | عالية بسبب الجلفنة |
| معيار التصميم: | يتوافق مع القوانين الهيكلية الدولية | طريقة التثبيت: | انسحب أو الجمعية الملحومة |
| سرعة الرياح: | 0-160 كم/ساعة | مادة: | الصلب الأنبوبي |
| المعالجة السطحية: | المجلفن أو المطلي | حياة: | 30 سنة |
| وزن: | يختلف حسب الارتفاع والتصميم | طريقة التثبيت: | انسحب أو الجمعية الملحومة |
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمراقبة والأمن.فيما يلي معلومات مفصلة عن المنتج:
1تفاصيل:
مكان المنشأ: هيبي ، الصين (البر الرئيسي) ؛ اسم العلامة التجارية: Jaoyao أو OEM ؛ رقم الطراز: برج الاتصالات
المعالجة السطحية: الغسيل الحار أو الطلاء.
2التعبئة والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بواسطة أشرطة رسامة حسب متطلبات العميل.
التسليم: يتم شحنها في 20 يوما بعد الدفع من ميناء تيانجين

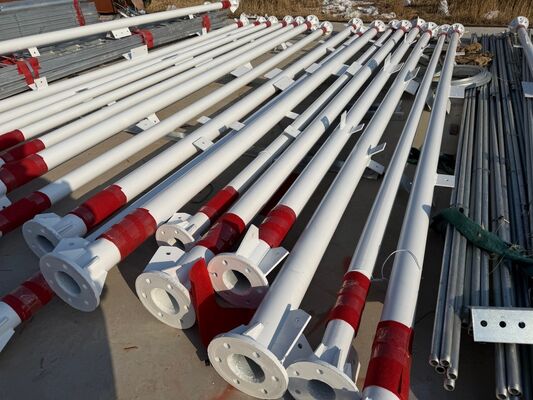

أعضاء البرج: يتم فصل برج واحد من الصلب إلى عدة حزم.
المسامير: مادة التعبئة هي كيس نايلون قوي أو طبل فولاذي.
3البيانات التقنية
| التصميم | ||
| 1قانون التصميم |
ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 |
|
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D | GB/T1591: Q345B، Q345C، Q3455D | |
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |

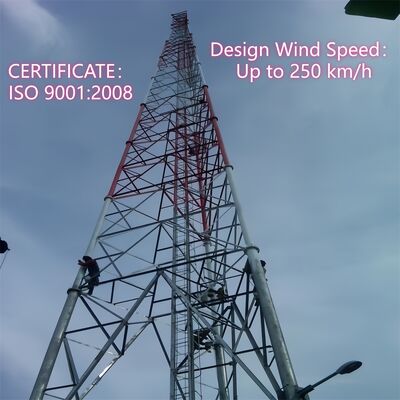

| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 355 | 235 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |

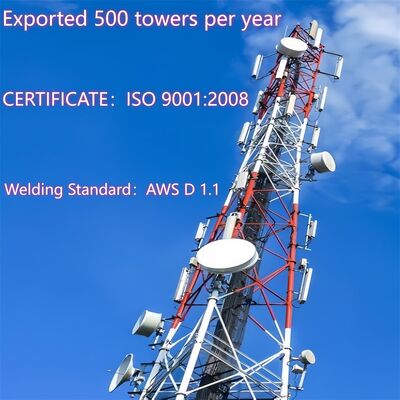

| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| العلامة | ||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | |
| الغلفان | ||

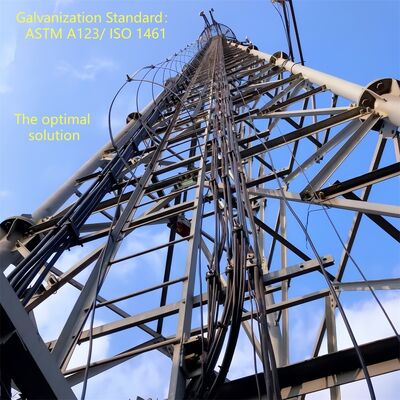

| 15معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 16معيار التصلب للمسامير والمحار | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17اختبار المصنع | اختبار التوتر، تحليل العناصر، اختبار شاربي ((اختبار التأثير) ، الانحناء البارد، اختبار التحديد، اختبار المطرقة |
|
| السعة | ||
| 18أقصى قدرة إنتاج | 50000 طن سنوياً | |
ما هو الهيكل الأخير من برج فولاذي أنبوبي ذو 3 أرجل؟

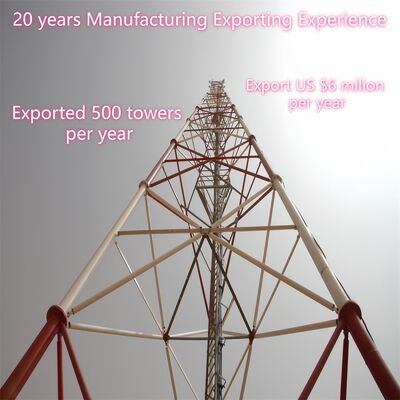

هيكل الشبكة من برج فولاذي أنبوبي ذو 3 أرجل هو إطار يشبه الشريط الذي يربط البرج بثلاث أرجل أنبوبية عمودية.تتكون من أنابيب فولاذية مجوفة أصغر (متسقة مع مادة الساق الرئيسية)، على سبيل المثال، الأنابيب الفولاذية غير الملحومة/الملحومة) ، هذه الأعضاء الشبكة تشكل اتصالات أفقية وعرضية متقاطعة بين الساقين الثلاثة،إنشاء نمط مثلث شبكة على طول ارتفاع البرجيعمل هذا الهيكل جنبا إلى جنب مع تصميم البرج المتجعد (أوسع في القاعدة، أضيق في القمة) لتوزيع الأحمال الرأسية (وزن البرج، وزن المعدات) والقوى الجانبية (الرياح،النشاط الزلزالي) بالتساوي عبر الساقين الثلاثة. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsبالإضافة إلى ذلك، استخدام الأعضاء الأنبوبية يضمن الهيكل خفيف الوزن مع الحفاظ على القدرة على تحمل الحمل العالي.

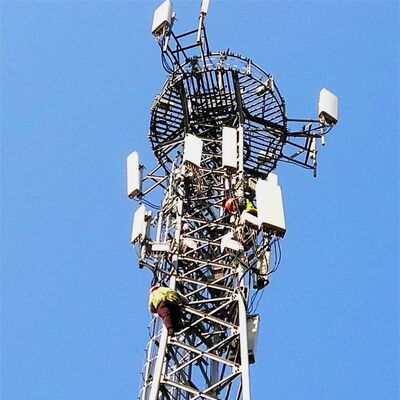

كيف تثبيت صحن MW على البرج الصلب الأنابيب الثلاثة الأرجل؟
يتبع تركيب طبق الميكروويف (MW) على برج فولاذي أنبوبي ذو 3 أرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج ومعايير الصناعة:
الهيكل الرئيسي من برج فولاذي من ثلاثة أرجل؟
الهيكل الرئيسي للبرج الصلب الأنبوبي ذو القدم الثلاثة هو نظام ذات دعم ثلاثي مصمم للاستقرار والحمل والكفاءة الديناميكيةتتكون من ثلاثة مكونات أساسية:
تشكل هذه المكونات العمود الفقري الهيكلي ، مع الملحقات المتكاملة (مثل المنصات والسلالم) التي تضيف الدعم الوظيفي دون المساس بسلامة الهيكل الرئيسي.
منصة، سلم
معًا، تعزز المنصة والسلم من سهولة استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات عالية الارتفاع،دعم التشغيل المستمر والصيانة مع الالتزام بمتطلبات السلامة والمتانة في الصناعة.
