| كود التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | معيار الجلفنة: | أستم A123 / إسو 1461 |
|---|---|---|---|

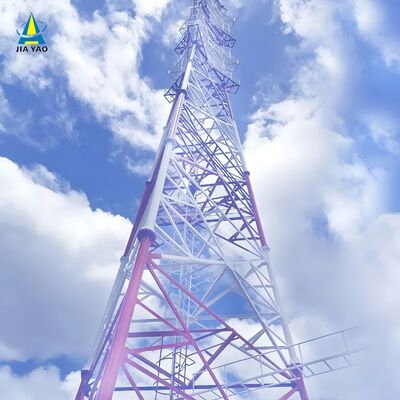

| المجلفن: | المجلفن بالغمس الساخن | اسم المنتج: | 16 24 32M الحد الأدنى من الصيانة 3 أرجل أنبوبي مجلفن من الصلب خارجي 5G 4G برج اتصالات منخفض الرعاية |
| نوع الهيكل: | الدعم الذاتي | ارتفاع: | قابلة للتخصيص، عادة 30-100 متر |
| نوع الاتصال: | انسحب | لون النهاية: | فضي أو رمادي أو قابل للتخصيص |
| التخصيص: | متوفر حسب المواصفات | طريقة التثبيت: | انسحب أو الجمعية الملحومة |
| مقاومة التآكل: | عالية بسبب الجلفنة | نوع الأساس: | قاعدة الخرسانة |
| نطاق ارتفاع: | 20 م - 100 م | حياة: | أكثر من 20 عاما |
| الساقين: | 3 | سعة التحميل: | قدرة تحمل عالية |
| مقاومة الرياح: | مصممة لتحمل سرعات الرياح العالية | مادة: | فُولاَذ |
| معيار التصميم: | يتوافق مع المعايير الهندسية الدولية | الحمولة: | مصممة وفقا لمتطلبات العميل |
| نوع البرج: | أنبوبي | طلب: | الاتصالات السلكية واللاسلكية والبث |
| إبراز: | برج الاتصالات من الفولاذ المغلف,برج ثلاثي الأرجل قليل الصيانة,برج الأقمار الصناعية 5G 4G,low maintenance 3 legged tower,5G 4G satellite tower |
||
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. فيما يلي معلومات المنتج التفصيلية:
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: Jaoyao أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين

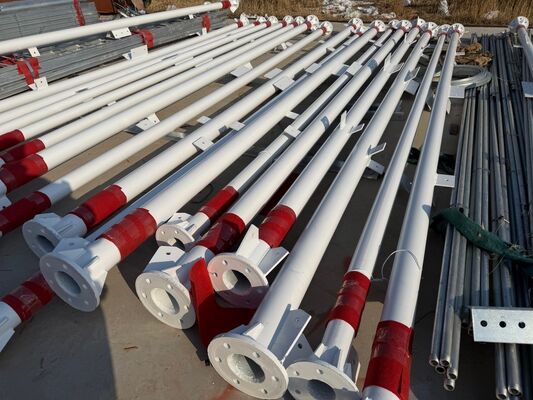

أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
3. البيانات الفنية
| تصميم | ||
| 1. كود التصميم |
ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 |
|

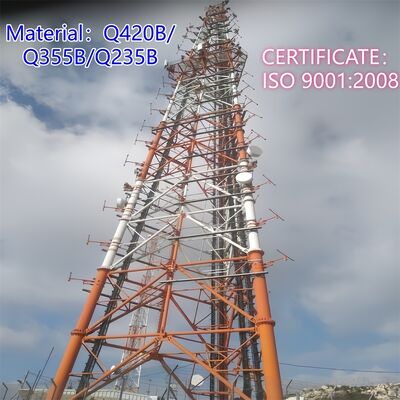

| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700: Q235B، Q235C، Q235D | GB/T1591: Q345B، Q345C، Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR، S235J0، S235J2 | EN10025: S355JR، S355J0، S355J2 | |

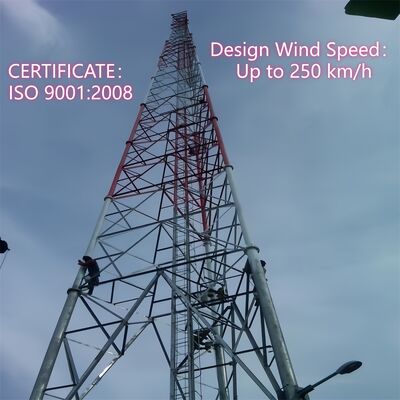

| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360 ~ 510 | 470 ~ 630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27 (20 درجة مئوية) --- Q235B (S235JR) | 27 (20 درجة مئوية) --- Q345B (S355JR) |
| 27 (0 درجة مئوية) --- Q235C (S235J0) | 27 (0 درجة مئوية) --- Q345C (S355J0) | |
| 27 (-20 درجة مئوية) --- Q235D (S235J2) | 27 (-20 درجة مئوية) --- Q345D (S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | الدرجة 4.8، 6.8، 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990، DIN931، DIN933 | |
| 11.2 الصواميل | ISO4032، ISO4034 | |
| 11.3 الحلقات | DIN7989، DIN127B، ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| التوسيم | ||
| 14. طريقة توسيم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد،
اختبار بريس، اختبار المطرقة القدرة |
|
| 18. الحد الأقصى لطاقة الإنتاج | ||
| 50,000 طن سنويًا | ما هو الهيكل الشبكي لبرج فولاذي أنبوبي ثلاثي الأرجل؟ | |

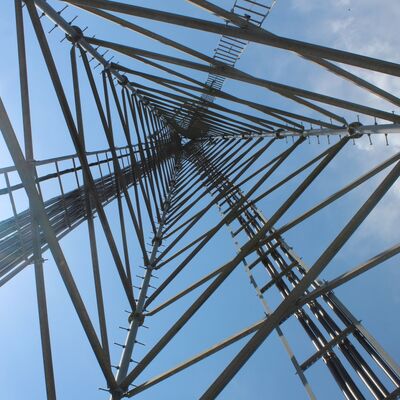

الهيكل الشبكي لبرج فولاذي أنبوبي ثلاثي الأرجل هو إطار شبكي يربط الأرجل الأنبوبية الرأسية الثلاثة للبرج. تتكون هذه الأعضاء الشبكية من أنابيب فولاذية مجوفة أصغر (متوافقة مع مادة الساق الرئيسية، على سبيل المثال، أنابيب فولاذية سلسة/ملحومة)، وتشكل اتصالات أفقية وقطرية متقاطعة بين الأرجل الثلاثة، مما يخلق نمطًا مثلثيًا شبكيًا على طول ارتفاع البرج. يعمل هذا الهيكل بالتزامن مع التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتوزيع الأحمال الرأسية (وزن البرج، وزن المعدات) والقوى الجانبية (الرياح، النشاط الزلزالي) بالتساوي عبر الأرجل الثلاثة. لا تعزز الشبكة الأنبوبية الصلابة الهيكلية والاستقرار فحسب، بل تحسن أيضًا الأداء الديناميكي الهوائي - مما يقلل من مقاومة الرياح بنسبة 30٪ مقارنة بالهياكل الشبكية الفولاذية الزاوية التقليدية - مما يجعل البرج قابلاً للتكيف بدرجة عالية مع البيئات القاسية أو العاصفة. بالإضافة إلى ذلك، يضمن استخدام الأعضاء الأنبوبية أن يكون الهيكل خفيف الوزن مع الحفاظ على قدرة تحمل عالية.

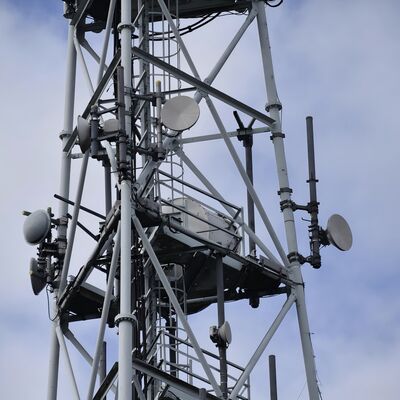

كيفية تركيب طبق الميكروويف على برج فولاذي أنبوبي ثلاثي الأرجل؟
يتبع تركيب طبق الميكروويف (MW) على برج فولاذي أنبوبي ثلاثي الأرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج والمعايير الصناعية:
التحقق قبل التركيب
الهيكل الرئيسي لبرج فولاذي أنبوبي ثلاثي الأرجل هو نظام قائم بذاته، ذو إطار مثلثي مصمم للاستقرار، وتحمل الأحمال، والكفاءة الديناميكية الهوائية، ويتكون من ثلاثة مكونات أساسية:
ثلاثة أرجل أنبوبية رأسية
منصة، سلم
أ. منصة
الرجاء النقر هنا لمزيد من المعلومات!!!
أنواع المنتجات المخصصة والمزايا
التجميع
،اختبار برج الصلب المجلفنالشهادات
الرجاء النقر هنا لمزيد من المعلومات!!!
أنواع المنتجات المخصصة والمزايا
برج قائم بذاته
