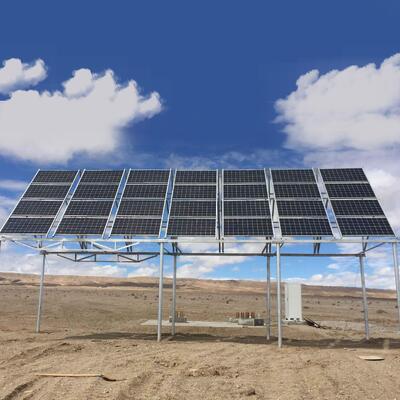

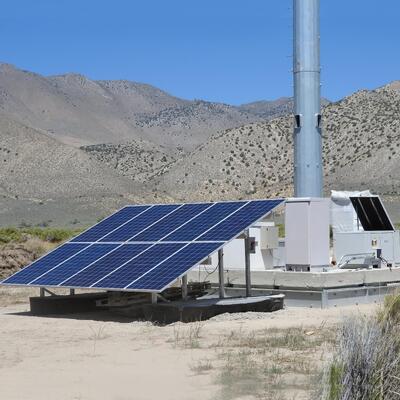

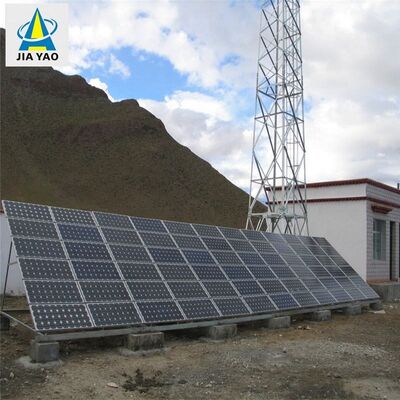

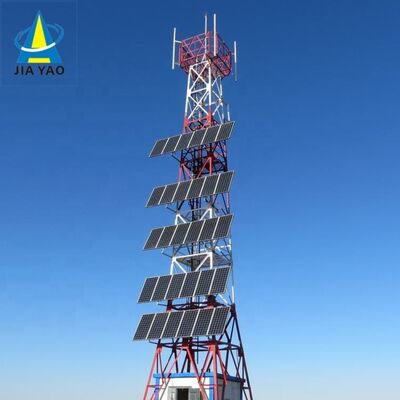

| اسم: | المنطقة النائية لوحة للطاقة الشمسية برج الهوائي تراجع الساخنة المجلفن 18 28 38M 5G 4G واي فاي برج ال | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| مقاومة سرعة الرياح: | ≥60 م/ث | مادة: | زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| معيار الجلفنة: | أستم A123 / إسو 1461 | شهادة: | ISO 9001:2008 COC |
| ارتفاع: | 20-100 م، أو حسب الطلب | حياة: | أكثر من 20 عاما |
| تثبيت: | سهل وسريع | مقاومة التآكل: | عالي |
| أصل: | الصين | النوع الأساسي: | أساس خرساني |
| عدد الأرجل: | 4 | نوع البرج: | الدعم الذاتي |
| وقت التثبيت: | أقصر من الأبراج الشبكية التقليدية | طريقة التثبيت: | الجمعية المسدودة |
| الجلفنة: | تراجع الساخنة المجلفن | الامتثال للمعايير: | يفي بالمعايير الهيكلية الدولية |
| التخصيص: | متاح عند الطلب | تحميل المنصة: | قابلة للتخصيص |
| طريقة التثبيت: | على الأرض أو على أساس الأساس | نوع الأساس: | قاعدة خرسانية أو مسامير التثبيت |
| نوع الهيكل: | برج شعرية | نوع التثبيت: | انسحب أو ملحومة |
| إبراز: | برج الاتصالات المصنوع من الغليان الحار,برج هوائي 5G 4G WiFi,برج ألواح شمسية للمناطق النائية,5G 4G WiFi antenna tower,remote area solar panel tower |
||
| التصميم | ||
| 1قانون التصميم |
ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 |
|
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D |
GB/T1591: Q355B، Q355C، Q355D |
|
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 355 | 235 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |
| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| العلامة | ||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | |
| الغلفان | ||
| 15معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 16معيار التصلب للمسامير والمحار | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17اختبار المصنع | اختبار التوتر، تحليل العناصر، اختبار شاربي ((اختبار التأثير) ، الانحناء البارد، اختبار التحديد، اختبار المطرقة |
|
| السعة | ||
| 18أقصى قدرة إنتاج | 50000 طن سنوياً | |
