تفاصيل المنتج:
اتصل
نتحدث الآن
|

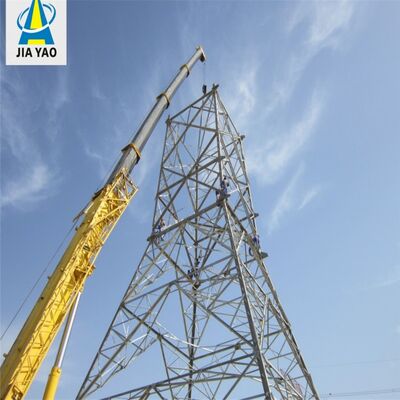

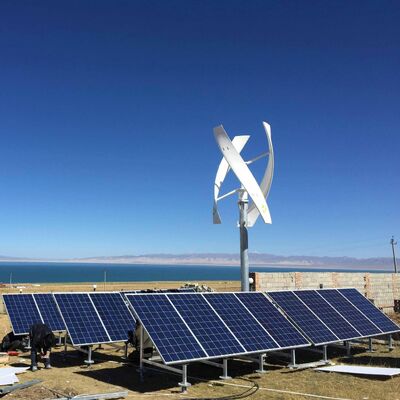

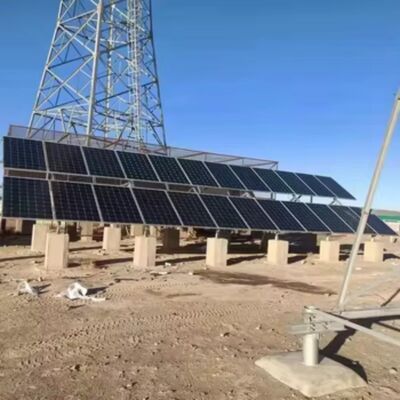

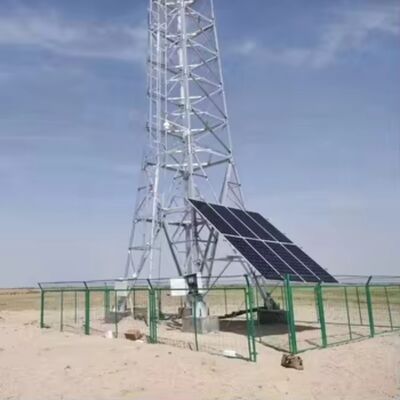

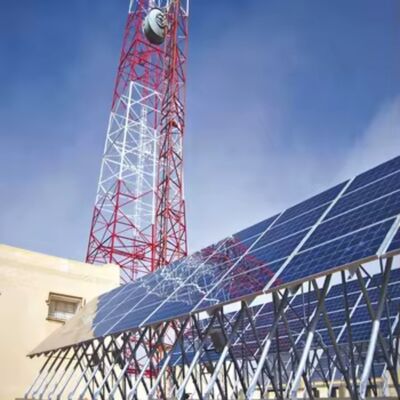

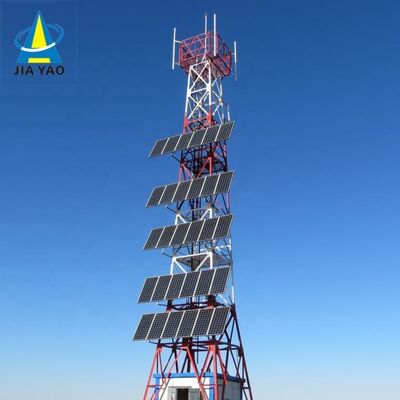

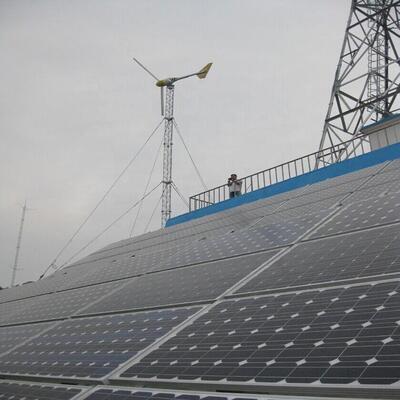

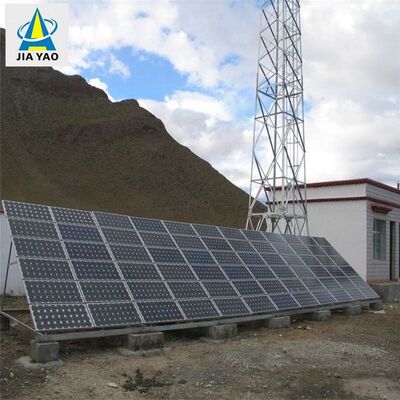

| اسم: | برج هوائي يعمل بالطاقة الشمسية مجلفن ذاتي الدعم 20 30 40M 4G 5G خارج الشبكة اتصالات الصاري | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| مقاومة سرعة الرياح: | ≥60 م/ث | مادة: | زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| معيار الجلفنة: | أستم A123 / إسو 1461 | شهادة: | ISO 9001:2008 COC |
| حياة: | أكثر من 20 عاما | تثبيت: | اتصال انسحب |
| مقاومة التآكل: | عالية، بسبب الجلفنة أو الطلاء الواقي | أصل: | الصين |
| ستيل جريد: | Q235 أو Q345 (درجات الفولاذ شائعة الاستخدام) | النوع الأساسي: | أساس خرساني |
| عدد الأرجل: | 4 | نوع البرج: | الدعم الذاتي |
| وقت التثبيت: | أقصر من الأبراج الشبكية التقليدية | طريقة التثبيت: | الجمعية المسدودة |
| الجلفنة: | تراجع الساخنة المجلفن | نطاق الارتفاع: | 10 م إلى 60 م |
| الامتثال للمعايير: | يفي بمعايير الصناعة | التخصيص: | متاح عند الطلب |
| تحميل المنصة: | قابلة للتخصيص | طريقة التثبيت: | على الأرض أو على أساس الأساس |
| نوع الأساس: | قاعدة خرسانية أو مسامير التثبيت | ||
| إبراز: | برج هوائي يعمل بالطاقة الشمسية,الصمام التليفوني المعدني,4G 5G خارج شبكة البرج,galvanized telecom mast,4G 5G off grid tower |
||
| تصميم | ||
| 1. كود التصميم |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | الدرجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الحلقات | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس بالغاز الواقي CO2 ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|
| القدرة | ||
| 18. الحد الأقصى لطاقة الإنتاج | 50,000 طن سنويًا | |
