| اسم: | برج هوائي فولاذي شبكي بأربعة أرجل | معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 |
|---|---|---|---|
| مادة: | زاوية الصلب Q235 Q355 Q420 ASTM A36 A572 Gr50 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| شهادة: | آيزو 9001:2008 | ارتفاع: | 20-110 م |
| المكسرات والمسامير: | الصف 8.8/6.8 | سرعة الرياح: | ≥60 م/ث |
| سعة التحميل: | حسب الطلب | حياة: | أكثر من 20 عاما |
| مقاومة الرياح: | عالي | نوع التثبيت: | انسحب أو ملحومة |
| وزن: | يختلف حسب الارتفاع والتصميم | بناء: | الزاوي |
| نوع الهيكل: | برج شعرية | تحميل طبق الميكروويف: | ما يصل إلى 6 أطباق |
| نوع البرج: | الدعم الذاتي | التخصيص: | متاح وفقا لمواصفات العميل |
| أصل: | الصين | سلم التسلق: | خارجي أو داخلي |
| المعالجة السطحية: | المجلفن أو المطلي | تثبيت: | انسحب |
| الجلفنة: | تراجع الساخنة المجلفن | الامتثال للمعايير: | يفي بالمعايير الهيكلية الدولية |
| نوع الأساس: | الأساس الخرساني أو الفولاذي | لون: | عادة فضي، رمادي (تشطيب مجلفن)، أو قابل للتخصيص |
| ضغط الرياح: | 5-300 كم/ساعة | تحميل التصميم: | قابلة للتخصيص |
| مُكَمِّلات: | السلالم والمنصات وحوامل الهوائي | عدد الأرجل: | 4 |
| طلب: | الاتصالات السلكية واللاسلكية ونقل الطاقة والإذاعة | صيانة: | صيانة منخفضة |
| تحميل طبق الميكروويف: | قابلة للتخصيص | وقت التثبيت: | أقصر من الأبراج الشبكية التقليدية |
| نوع الاتصال: | انسحب | كود التصميم: | GB، ASTM، EN، ISO |
| إبراز: | برج هوائي راديو 5G,برج هوائي فولاذي بأربع أرجل,برج زاوي للاتصالات اللاسلكية,4-legged steel antenna tower,wireless communication angular tower |
||
جياياو المحدودة

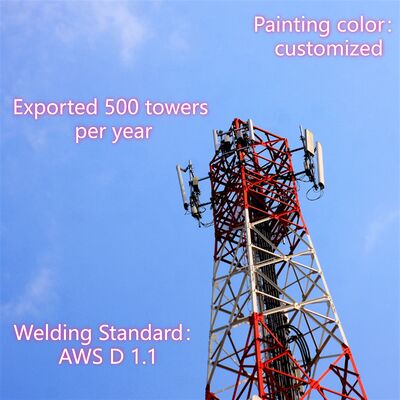

برج شبكي من الصلب الزاوي رباعي الأرجل هو هيكل فولاذي مستقل وعالي القوة مصمم لدعم البنية التحتية الحيوية. يتميز بإطاره المربع رباعي الأرجل واتصالاته الشبكية المتصالبة، ويعمل كعمود فقري موثوق به للاتصالات ونقل الطاقة والتطبيقات الصناعية الأخرى في جميع أنحاء العالم. على عكس الأبراج المدعومة بالأسلاك التي تعتمد على أسلاك خارجية لتحقيق الاستقرار، يقف هذا التصميم ذاتي الدعم بشكل مستقل، مما يجعله قابلاً للتكيف مع البيئات المتنوعة من المناطق الحضرية إلى المناطق النائية.
باعتباره حجر الزاوية في البنية التحتية الحديثة، يجمع برج الشبكة الفولاذية الزاوية رباعي الأرجل بين المتانة والتنوع والعملية لتلبية المتطلبات المتزايدة لقطاعات الاتصالات والطاقة والمراقبة. إن تصميمه الناضج وأدائه الموثوق به يجعله خيارًا مفضلاً للمشاريع في جميع أنحاء العالم.
وصف المنتج
تفاصيل التعبئة: سيتم تجميع برج الاتصالات بواسطة أحزمة مجلفنة حسب متطلبات العميل.
التسليم:يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين

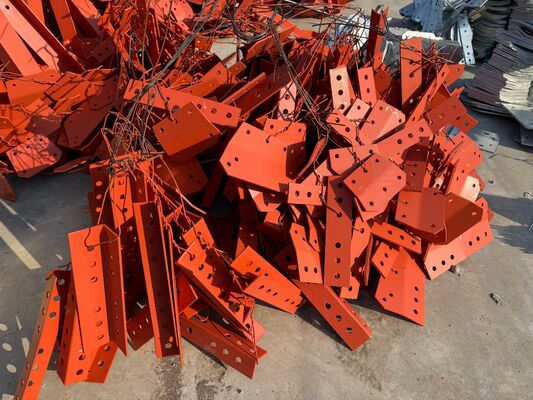

أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
مسامير: حقيبة باكرم.لون أو فولاذ
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. أدناه معلومات المنتج التفصيلية:
| تصميم | ||
| 1. رمز التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| هيكل فولاذي | ||
| 2. درجة | صلب طري | صلب عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 235 | 355 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| مسامير وصواميل | ||
| 9. درجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 مسامير | ISO 898-1 | |
| 10.2 صواميل | ISO 898-2 | |
| 10.3 حلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 مسامير | DIN7990, DIN931, DIN933 | |
| 11.2 صواميل | ISO4032, ISO4034 | |
| 11.3 حلقات | DIN7989, DIN127B, ISO7091 | |
| لحام | ||
| 12. طريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. معيار | AWS D1.1 | |
| علامة | ||
| 14. طريقة وضع علامة على الأعضاء | ختم هيدروليكي | |
| جلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للمسامير والصواميل | ISO 1461 أو ASTM A153 | |
| اختبار | ||
| 17. اختبار المصنع |
اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|

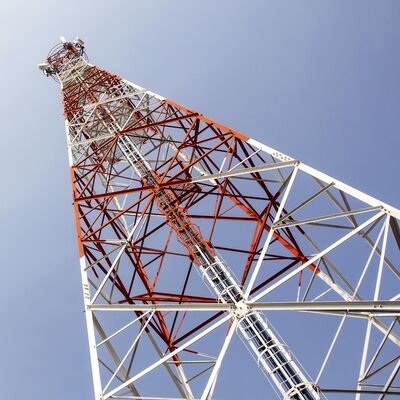

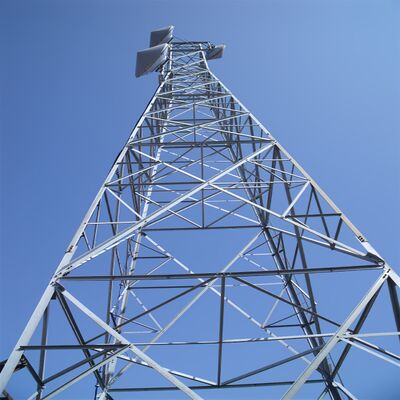

هيكل الشبكة لبرج الصلب الزاوي رباعي الأرجل هو إطار متقاطع يشبه الجمالون يربط الأرجل الفولاذية الزاوية العمودية الأربعة للبرج. يتكون من أعضاء فولاذية مترابطة (عادةً فولاذ زاوي أو قضبان شبكية)، ويشكل نمطًا شبكيًا يوزع الأحمال - بما في ذلك وزن البرج نفسه، ووزن المعدات، والرياح، والقوى الزلزالية، وأحمال الجليد - بالتساوي عبر الأرجل الأربعة. يتم دمج هذا الهيكل في جميع أنحاء ارتفاع البرج، ويكمل التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتعزيز السلامة الهيكلية والاستقرار. يوازن تكوين الشبكة بين القوة العالية والأداء خفيف الوزن، مما يقلل من استخدام المواد مع زيادة قدرة تحمل الأحمال والمقاومة للظروف البيئية القاسية. كما أنه يسهل تدفق الهواء، ويقلل من مقاومة الرياح، ويزيد من استقرار البرج العام.

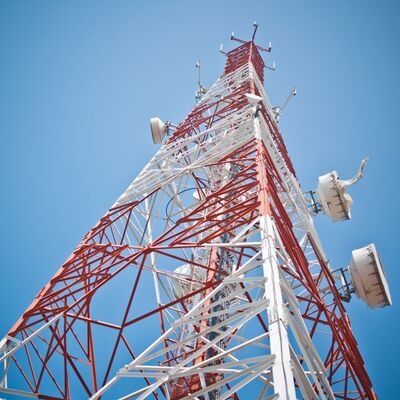

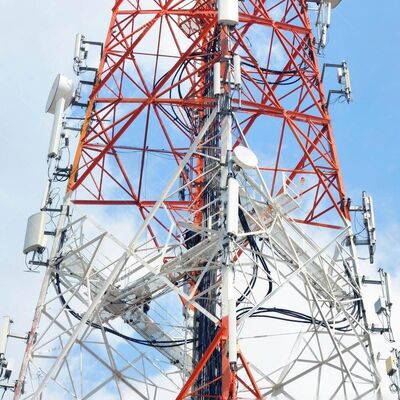

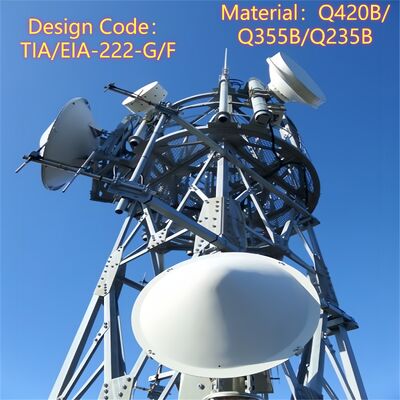

يتبع تركيب طبق الميكروويف (MW) على برج الصلب الزاوي رباعي الأرجل عملية منهجية ومتوافقة مع معايير السلامة:
الهيكل الرئيسي لبرج الصلب الزاوي رباعي الأرجل هو إطار ذاتي الدعم مصمم للاستقرار وتحمل الأحمال، ويتكون من ثلاثة مكونات أساسية:
يتم دمج عناصر هيكلية تكميلية (مثل منصات المعدات، وسلالم التسلق، ومسارات الكابلات) في الإطار الرئيسي لدعم الوظائف العملية، ولكن الأرجل العمودية الأربعة ووصلات الجمالون الشبكي تشكل العمود الفقري الهيكلي للبرج.
معًا، تعزز المنصة والسلم قابلية استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات على ارتفاعات عالية، ودعم التشغيل والصيانة المستمرة.
الجلفنة هي معالجة سطحية حيوية لأبراج الشبكة الفولاذية الزاوية رباعية الأرجل، وتوفر مقاومة طويلة الأمد للتآكل لتحمل الظروف الخارجية القاسية وإطالة عمر خدمة البرج إلى ما بعد 20 عامًا. فيما يلي نظرة عامة مبسطة على اختبار الجلفنة الخاص بها:
الالتزام بمعايير ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، رموز تصميم الأبراج (TIA/EIA-222-G/F)، واللوائح المحلية.
يضمن هذا الاختبار موثوقية طلاء الجلفنة، مما يدعم أداء البرج في تطبيقات البنية التحتية.
يرجى النقر هنا لمزيد من المعلومات!!!!!!
برج أحادي القطب، هو نوع شائع الاستخدام، بمظهر جميل، يغطي مساحة صغيرة من 9 إلى 18 مترًا مربعًا، فعال من حيث التكلفة، ويتم اعتماده من قبل غالبية الإنشاءات. يعتمد جسم البرج على مقطع عرضي أكثر منطقية، والذي يتم توصيله من خلال مسامير عالية القوة أو تداخل (وصلة انزلاق). له خصائص سهولة التركيب ويمكن أن يتكيف مع مجموعة متنوعة من مواقع الحقول المعقدة.
