10m-30m برج الأسلاك الموجه القابل للطي سريع التجميع للإغاثة في حالات الكوارث الاتصالات في حالات الطوارئ

Name: 10m-30m برج الأسلاك الموجه القابل للطي سريع التجميع للإغاثة في حالات الكوارث الاتصالات في حالات الطوارئ
Brand: Jiayao Co., Ltd.
SKU: برج الأسلاك جايد
Price: 50.00 USD
Availability: InStock

جميع المنتجات

برج فولاذي ثلاثي الأرجل
(55)

برج فولاذي زاوي ذو 4 أرجل
(69)

برج فولاذي أنبوبي ذو 3 أرجل
(52)

برج الاحتكار
(65)

برج الأسلاك المقواة
(62)

برج الحراسة
(15)

برج شجرة بيونيك
(32)

برج نقل الطاقة
(18)

برج تلسكوبي
(12)

ابن دردش الآن

10m-30m برج الأسلاك الموجه القابل للطي سريع التجميع للإغاثة في حالات الكوارث الاتصالات في حالات الطوارئ

صورة كبيرة : 10m-30m برج الأسلاك الموجه القابل للطي سريع التجميع للإغاثة في حالات الكوارث الاتصالات في حالات الطوارئ

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Jiayao
إصدار الشهادات:	ISO9001:2008 COC
رقم الموديل:	برج الأسلاك جايد

شروط الدفع والشحن:

الحد الأدنى لكمية:	4 طن
الأسعار:	US$1600,1-100Tons;US$1000,>=100 Tons
تفاصيل التغليف:	معبأة في صناديق خشبية أو مجمعة بألواح مجلفنة
وقت التسليم:	15-20days
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	500-1000 طن شهريا

اتصل نتحدث الآن

10m-30m برج الأسلاك الموجه القابل للطي سريع التجميع للإغاثة في حالات الكوارث الاتصالات في حالات الطوارئ

وصف

معيار:	أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1	لحام:	AWS D1.1
الانحراف العمودي:	<1/1000	بناء:	3 أرجل
نوع السلك:	أسلاك الفولاذ عالية الشد	التخصيص:	متاح عند الطلب
نوع الهيكل:	برج شعرية	المعالجة السطحية:	تراجع الساخنة المجلفن
قدرة حمولة الرياح:	ما يصل إلى 200 كم/ساعة	الاستخدام:	الاتصالات السلكية واللاسلكية / نقل الطاقة
شدة الزلزال:	8°	شكل المقطع العرضي:	الثلاثي
المجلفن:	المجلفن بالغمس الساخن	نوع الأساس:	قاعدة الخرسانة
سرعة الرياح:	30 م / ث	ضمان:	5 سنوات
متطلبات الصيانة:	قليل	النوع الأساسي:	أساس خرساني
نوع التثبيت:	الجمعية في الموقع	سلسلة البرج:	سلسلة سارية قياس الرياح الموجهة من GWM
طريقة التثبيت:	الجمعية في الموقع
إبراز:	برج الأسلاك المنسدلة,برج اتصال طوارئ سريع التجميع,برج الأسلاك الاحتياطي للإغاثة من الكوارث , quick-assembly emergency communication tower , disaster relief reserve wire tower

10m-30m برج الأسلاك الموجه القابل للطي سريع التجميع للإغاثة في حالات الكوارث الاتصالات في حالات الطوارئ 0

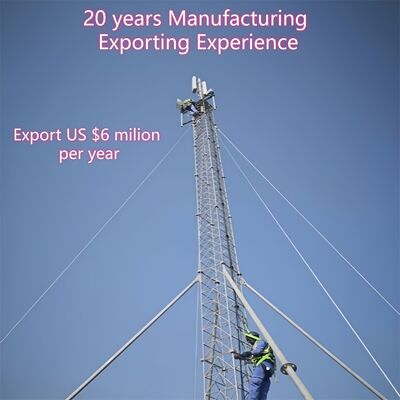

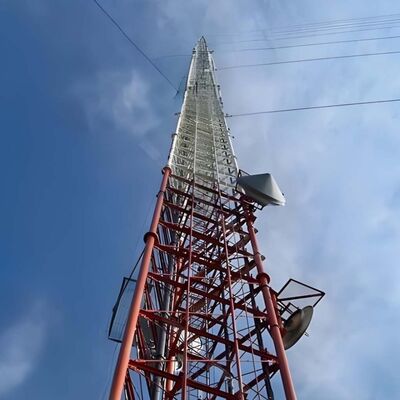

برج الصاري المربوط (يُطلق عليه أيضًا برج مربوط) هو هيكل طويل ونحيف يعتمد على أسلاك الربط الخارجية (كابلات فولاذية عالية القوة) لتحقيق الاستقرار - على عكس الأبراج ذاتية الدعم التي تقف بشكل مستقل. يتيح هذا التصميم الوصول إلى ارتفاعات أكبر بمواد هيكلية أقل، مما يجعله خيارًا فعالاً من حيث التكلفة للتطبيقات التي تتطلب تغطية أو ارتفاعًا واسعًا.الميزات الهيكلية والتصميمية الأساسيةجسم البرج النحيف

: مبني كهيكل فولاذي أنبوبي أو شبكي (أضيق من الأبراج ذاتية الدعم)، مع شكل مخروطي لتحسين توزيع الأحمال.

نظام أسلاك الربط: مجموعات متعددة من الكابلات الفولاذية تتصل بالصاري على فترات تتراوح بين 20 و 30 مترًا، مثبتة بالأرض بزوايا تتراوح بين 45 و 60 درجة لمقاومة قوى الرياح/الزلازل.
نطاق الارتفاع: يمتد من 30 مترًا إلى أكثر من 200 متر (أطول من معظم الأبراج ذاتية الدعم)، قابل للتخصيص لتلبية الاحتياجات المحددة.
الملحقات: تشمل سلالم التسلق، وحوامل الهوائيات، وصواني الكابلات، وأضواء تحذير الطيران (لارتفاعات تزيد عن 60 مترًا).
المواد والمعايير الرئيسيةجسم البرج

: فولاذ هيكلي مجلفن (ASTM A36/S235JR) لمقاومة التآكل والقوة.

أسلاك الربط: كابلات فولاذية عالية الشد (ASTM A475) مع طلاءات زنك/بوليمر للمتانة.
المثبتات: مثبتات خرسانية/فولاذية شديدة التحمل لتثبيت الأسلاك، مصممة لأحمال الشد.
الامتثال: يتبع IEC 62305 (الحماية من الصواعق) وقوانين سلامة البناء المحلية.
سيناريوهات التطبيق الأساسيةالبث/الاتصالات

: يدعم هوائيات التلفزيون/الراديو وأجهزة الإرسال الميكروويف بعيدة المدى (يزيد من تغطية الإشارة عبر الارتفاع).

المراقبة الجوية: يستضيف أجهزة استشعار الطقس/الرادار على ارتفاعات عالية للحصول على بيانات جوية دقيقة.
ملاحة الطيران: يركب منارات الطيران في المناطق النائية (الجبال، السواحل).
البحث العلمي: ينشر أدوات جوية (أجهزة مراقبة الأوزون) فوق تداخل الأرض.
1. المواصفاتالتصميم

1. كود التصميم

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
الفولاذ الهيكلي	2. الدرجة
فولاذ طري
فولاذ عالي الشد	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q345B, Q345C,Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
	3. سرعة الرياح التصميمية	حتى 250 كم/ساعة
4. الانحراف المسموح به	0.5 ~1.0 درجة @ سرعة التشغيل
5. قوة الشد (Mpa)	360~510
470~630	6. قوة الخضوع (t≤16mm) (Mpa)	355
235	7. الاستطالة (%)	20
24	8. قوة الصدم KV (J)	27(20°C)---Q235B(S235JR)
27(20°C)---Q345B(S355JR)	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
	البراغي والصواميل	9. الدرجة
درجة 4.8, 6.8, 8.8
10. معايير الخصائص الميكانيكية	10.1 البراغي
ISO 898-1
10.2 الصواميل	ISO 898-2
10.3 الحلقات	ISO 6507-1
11. معايير الأبعاد	11.1 البراغي
DIN7990, DIN931, DIN933
11.2 الصواميل	ISO4032, ISO4034
11.3 الحلقات	DIN7989, DIN127B, ISO7091
اللحام	12. الطريقة
لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW)
13. المعيار	AWS D1.1
الوسم	14. طريقة وسم الأعضاء
الختم بالضغط الهيدروليكي
الجلفنة	15. معيار الجلفنة للمقاطع الفولاذية
ISO 1461 أو ASTM A123
16. معيار الجلفنة للبراغي والصواميل	ISO 1461 أو ASTM A153
ما هو جسم برج السلك المربوط؟	جسم برج السلك المربوط (برج الصاري المربوط) هو الهيكل المركزي النحيف الذي يحمل الأحمال ويدعم الهوائيات أو أجهزة الاستشعار أو المعدات الأخرى، ويعتمد على أسلاك الربط الخارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة الذاتية). عادة ما يتم بناؤه كهيكل فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، وأضيق عند القمة) لتحسين توزيع الأحمال ومقاومة الرياح. يتم تصنيع جسم البرج من فولاذ هيكلي مجلفن (متوافق مع معايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة على المدى الطويل في البيئات الخارجية. يعمل كقاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق وحوامل الهوائيات وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، لتلبية تطبيقات مثل البث أو الاتصالات أو المراقبة الجوية.

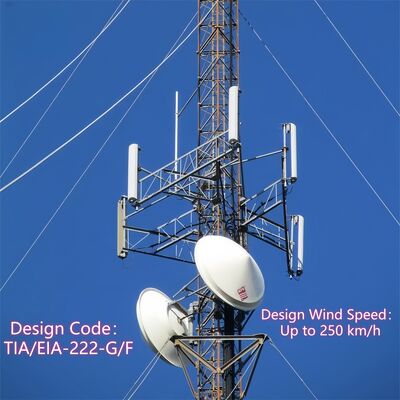

كيفية تركيب الهوائي على برج السلك المربوط؟

يتبع تركيب الهوائي على برج السلك المربوط عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:التحضير قبل التركيب: التحقق من قدرة تحمل البرج للأحمال لضمان قدرته على دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة به). فحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، والتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).

تركيب حامل الهوائي

: تثبيت حوامل الهوائي المخصصة (ملحقات مدمجة للبرج) في نقاط محددة مسبقًا على جسم البرج. يتم تثبيت هذه الحوامل عادةً باستخدام براغي عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالًا قويًا يتحمل قوى الرياح والاهتزازات.

رفع الهوائي وتوجيهه: استخدام الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (يتم اختياره استراتيجيًا لتحقيق تغطية إشارة مثالية). محاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو مقاييس المحاذاة للدقة.
تثبيت الهوائي: ربط الهوائي بالحوامل المثبتة مسبقًا باستخدام أجهزة متوافقة، وتشديد البراغي إلى عزم الدوران المحدد لمنع الحركة. التأكد من أن الهوائي مستوٍ ومستقر، دون أي اهتزاز قد يؤثر على الأداء أو السلامة الهيكلية.
توجيه الكابلات والتكامل: توجيه كابلات الإشارة أو المغذيات عبر صواني الكابلات المدمجة في البرج لحمايتها من التلف البيئي. توصيل الكابلات بالهوائي وتمريرها إلى المعدات الأرضية، مع ضمان العزل المناسب والعزل المائي عند نقاط الاتصال.
الفحص النهائي: إجراء فحص بصري للهوائي والحوامل والكابلات للتأكد من سلامة التركيب. اختبار إرسال/استقبال إشارة الهوائي للتحقق من وظيفته، والتأكد من اتباع جميع بروتوكولات السلامة (مثل حماية العمال من السقوط) طوال العملية.
ما هو جهاز منع التسلق على برج السلك المربوط؟جهاز منع التسلق لبرج السلك المربوط هو مكون سلامة متخصص يتم تركيبه على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصاميم الشائعة:
أطواق/تنانير منع التسلق: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق حرمان اليدين أو القدمين من نقاط التمسك.

ردعات شائكة أو مسننة

: ملحقات فولاذية غير قاتلة، مدببة على أقسام البرج السفلية أو السلالم لتثبيط التسلق غير المصرح به.

الوصول المقفل: إذا كان البرج مجهزًا بلوحة وصول أرضية أو نقطة دخول للسلالم، فإن بوابة مقفلة تقيد الوصول إلى الموظفين المعتمدين فقط.
تم تصنيع هذه الأجهزة من مواد مقاومة للتآكل (مثل الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. الغرض الأساسي منها هو تعزيز السلامة عن طريق منع التسلق العرضي أو المتعمد من قبل أفراد غير مدربين، بما يتماشى مع قوانين سلامة البناء المحلية وتخفيف المسؤولية لمشغلي الأبراج.كيفية توصيل سلك الربط ببرج السلك المربوط؟
يتضمن توصيل أسلاك الربط ببرج السلك المربوط عملية آمنة وقادرة على تحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بفعالية ضد قوى الرياح والزلازل:التحضير

: اختيار أسلاك الربط المصنوعة من كابلات فولاذية عالية الشد (متوافقة مع ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. التأكد من أن جسم البرج يحتوي على نقاط تثبيت مصنعة مسبقًا (مثل العروات أو الأقواس أو الدعامات العرضية) على فترات تتراوح بين 20 و 30 مترًا، كما هو محدد في تصميم البرج.

تركيب أجهزة تثبيت أسلاك الربط

: تركيب أقواس أو مشابك أسلاك ربط شديدة التحمل على نقاط التثبيت المحددة مسبقًا للبرج باستخدام براغي عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الأقواس لتوزيع الشد بالتساوي على جسم البرج.

إنهاء السلك: استخدام تجهيزات إنهاء احترافية (مثل الأكمام الملولبة، أو مشابك الكابلات، أو الحلقات) لتثبيت نهاية كل سلك ربط. يتم تثبيت الأكمام الملولبة على السلك لاتصال دائم وعالي القوة، بينما توفر مشابك الكابلات شدًا قابلاً للتعديل.
التوصيل والشد: توصيل الطرف النهائي لسلك الربط بقوس البرج باستخدام قيد أو دبوس، مع التأكد من ملاءمة آمنة دون أي ارتخاء. استخدام أداة شد (مثل شداد أو رافعة) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لموازنة القوى الجانبية على البرج.
الشد والتثبيت: التحقق من أن الاتصال محاذٍ للهيكل المخروطي للبرج وأن السلك مشدود بشكل موحد (تجنب الشد المفرط، الذي قد يجهد جسم البرج). التأكد من أن الأجهزة وتجهيزات الإنهاء مقاومة للتآكل وتتوافق مع معايير السلامة للبرج.
كيفية توصيل سلك الربط ببرغي تثبيت السلك المربوط؟يعد توصيل أسلاك الربط بمسامير تثبيت السلك المربوط (مثبتات أرضية) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:
تحضير المثبت: التأكد من تثبيت المثبت الأرضي (مثبت خرساني أو فولاذي شديد التحمل، مصمم لأحمال الشد) بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك الربط. يجب أن يكون المثبت قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.

كشف برغي التثبيت

: التأكد من أن البرغي العلوي للمثبت (برغي تثبيت السلك المربوط) يبرز فوق الأرض ومسنن لاستيعاب أجهزة التوصيل. يجب أن يكون البرغي مصنوعًا من فولاذ عالي القوة لتحمل شد سلك الربط.

إنهاء السلك: إنهاء الطرف الحر لسلك الربط باستخدام نفس تجهيزات عالية القوة (الأكمام الملولبة، مشابك الكابلات، أو الحلقات) المستخدمة لتوصيل البرج، مما يضمن طرفًا آمنًا وقادرًا على تحمل الأحمال.
تجميع أجهزة التوصيل: توصيل شداد (لضبط الشد) وقيد بسلك الربط النهائي. يتصل الشداد ببرغي تثبيت السلك المربوط عبر صامولة أو حلقة، مما يسمح بضبط دقيق لشد السلك.
الشد والتثبيت: استخدام الشداد لشد سلك الربط إلى المواصفات المطلوبة، مع التأكد من أنه يقاوم القوى الجانبية دون سحب المثبت. بمجرد شده، قم بتثبيت الشداد باستخدام دبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
الفحص النهائي: التحقق من أن الاتصال آمن، وأن المثبت لا يظهر أي علامات حركة، وأن سلك الربط محاذٍ بالزاوية الصحيحة 45-60 درجة. فحص التآكل على البرغي والأجهزة وإنهاء السلك، مع ضمان الامتثال لـ IEC 62305 وقوانين السلامة المحلية.
يرجى النقر هنا لمزيد من المعلومات!!!!!!2.
التعبئة والشحن3. العملاء المتعاونون
