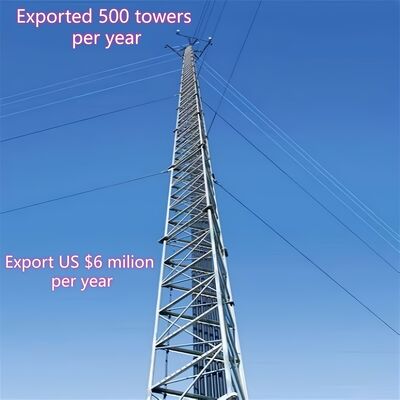

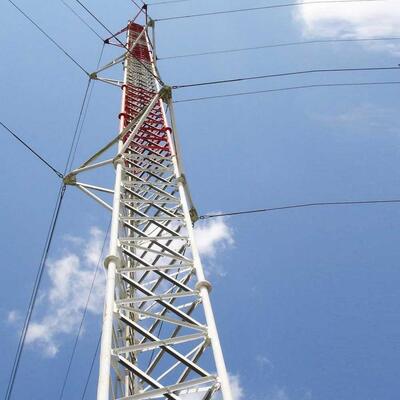

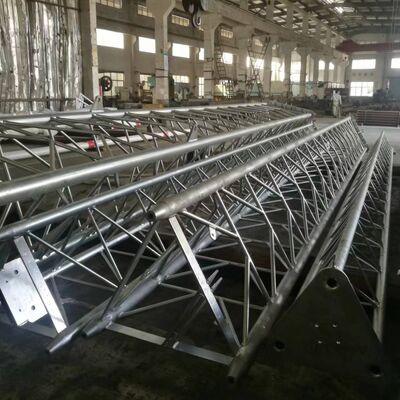

برج الأسلاك المزدوجة من 15m-60m لمراقبة الحفاظ على المياه الهيدرولوجية ونقل البيانات عن بعد

الخصائص الهيكلية والتصميمية الأساسية

• جسد البرج النحيل: بنيت كهيكل صلب أنبوبي أو شبكي (أصغر من الأبراج الداعمة ذاتيا) ، مع شكل مخفف لتحسين توزيع الحمل.

• نظام الأسلاك: مجموعات متعددة من كابلات الصلب تلتصق بالعمود على فترات 20-30 متر ، مرسومة إلى الأرض بزوايا 45-60 درجة لمقاومة الرياح / القوى الزلزالية.

• نطاق الارتفاع: تمتد من 30 مترًا إلى أكثر من 200 مترًا (أكثر ارتفاعًا من معظم الأبراج ذاتية الدعم) ، قابلة للتخصيص للاحتياجات المحددة.

• الملحقات: تشمل سلم التسلق، وأقواس الهوائيات، وعلامات الكابلات، وأضواء الإنذار للطيران (للمرتفعات > 60m).

المواد الرئيسية والمعايير

• جسد البرج: الفولاذ الهيكلي المصقول (ASTM A36 / S235JR) لمقاومة التآكل والقوة.

• (غاي وايرز): كابلات الفولاذ عالية الجاذبية (ASTM A475) مع طبقات الزنك / البوليمر من أجل المتانة.

• مرساة: مرسومات الخرسانة / الفولاذ الثقيلة لتثبيت الأسلاك ، مصممة لحملات التوتر.

• الامتثال: يتبع IEC 62305 (الحماية من البرق) وقوانين سلامة المباني المحلية.

سيناريوهات التطبيق الأساسية

• الإذاعة والاتصالات: يدعم هوائيات التلفزيون / الراديو وأجهزة إرسال الميكروويف لمسافات طويلة (يقوي تغطية الإشارة عن طريق الارتفاع).

• مراقبة الأرصاد الجوية: يستضيف أجهزة استشعار الطقس / الرادار على ارتفاعات عالية للحصول على بيانات جوية دقيقة.

• الملاحة الجوية: تثبيت منارات الطيران في المناطق النائية (الجبال والسواحل).

• البحوث العلمية: ينشر أجهزة الغلاف الجوي (مرصدات الأوزون) فوق التداخل الأرضي.

1المواصفات

ما هو برج "بودي" من برج الأسلاك؟

جسد البرج من برج الأسلاك الموجة (برج الصمام الموجة) هو الهيكل المركزي الرقيق الذي يحمل الشحنات أو أجهزة الاستشعار أو معدات أخرى ،الاعتماد على أسلاك الرجل الخارجية للاستقرار الجانبي (بدلا من الصلابة الداعمة ذاتيا)عادةً ما يتم بناؤها كـالإطار الصلب الأنبوبي أو الشبكة، فهي أضيق من الأبراج التي تحمل نفسها وتتميز بتصميم معتدل (أوسع في القاعدة ، وأضيق في القمة) لتحسين توزيع الحمل ومقاومة الرياح.يتم تصنيع جسم البرج من الصلب الهيكلي المعالج (يتوافق مع معايير ASTM A36 / S235JR) لضمان مقاومة التآكل والمتانة طويلة الأجل في البيئات الخارجيةإنه بمثابة قاعدة تركيب لوازم أساسية مثل سلم التسلق، ومصاعد الهوائيات، وعلب الكابلات،وتتيح تصميمها الوحدوي تخصيص ارتفاعات تتراوح من 30m إلى أكثر من 200m، مصممة لتطبيقات مثل البث أو الاتصالات أو مراقبة الأرصاد الجوية.

كيفية تركيب الهوائي على برج الأسلاك؟

تركيب الهوائي على البرج السلكي يتبع عملية منظمة ومتوافقة مع السلامة تتماشى مع تصميم البرج ومعايير الصناعة:

1. التحضير قبل التثبيت: تحقق من قدرة البرج على تحمل الحمل للتأكد من أنه يمكن أن يدعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها).أو اتصالات فضفاضة، وتأكيد الامتثال لقوانين السلامة المحلية (مثل IEC 62305 لحماية البرق).
2. تثبيت الهوائي: إرفاق أقواس الهوائية المخصصة (الملحقات المتكاملة للبرج) إلى النقاط المحددة مسبقًا على جسم البرج.يتم عادة تأمين هذه التثبيتات باستخدام المسامير عالية القوة متوافقة مع برجلضمان اتصال ثابت يتحمل قوى الرياح والاهتزازات.
3. رفع الهوائي وتحديد موقعه: استخدام رافعات أو معدات رفع متخصصة لرفع الهوائي إلى الارتفاع المستهدف (مختار استراتيجيا لتغطية إشارة مثالية).موازنة الهوائي مع اتجاه الإرسال / الاستقبال المقصود، باستخدام أدوات الليزر أو أجهزة قياس الموازنة للدقة.
4. تأمين الهوائي: قم بتثبيت الهوائي على الأقواس المثبتة مسبقاً باستخدام أجهزة متوافقة، وتشديد المسامير إلى عزم الدوران المحدد لمنع الحركة. تأكد من أن الهوائي مستوى ومستقر،مع عدم وجود تردد يمكن أن يؤثر على الأداء أو سلامة الهيكل.
5. توجيه الكابلات ودمجها: ربط كابلات الإشارة أو أجهزة التغذية من خلال علب الكابلات المدمجة في البرج لحمايتها من الأضرار البيئية. ربط الكابلات بالهوائي وتوصيلها إلى المعدات الأرضية،ضمان العزل المناسب وعزل المياه في نقاط الاتصال.
6. الفحص النهائي: إجراء فحص بصري للهوائية والرفعات والكابلات للتأكد من التثبيت الآمن. اختبار إرسال إشارة الهوائية / استقبالها للتحقق من وظائفها.وتضمن جميع بروتوكولات السلامةعلى سبيل المثال، حماية السقوط للعمال) يتم اتباعها طوال العملية.

ما هو جهاز مكافحة التسلق على برج الأسلاك؟

جهاز مكافحة التسلق للبرج السلكي هو مكون أمان متخصص يتم تثبيته على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصاميم الشائعة:

• الياقات/السترات المضادة للتسلق: الحواجز الحديدية الدائرية أو المخروطية التي يتم تركيبها بالقرب من قاعدة البرج (عادة 2 ′′ 3 متر فوق الأرض) لمنع محاولات التسلق من خلال رفض المقبضات أو موطئ الأقدام.
• مواد رادعة متعرجة أو متعرجة: غير قاتلة، التثبيتات الفولاذية حادة على أقسام البرج السفلية أو السلالم لتثبيط تسلق غير مصرح به.
• الوصول مغلق: إذا تم تجهيز البرج مع لوحة الوصول على مستوى الأرض أو نقطة دخول السلم ، فإن البوابة المغلقة تحد من الوصول إلى الموظفين المعتمدين فقط.

يتم تصميم هذه الأجهزة من مواد مقاومة للتآكل (مثل الصلب المغلف ، يطابق جسم البرج) لتحمل الظروف الخارجية.الغرض الرئيسي منها هو تعزيز السلامة من خلال منع التسلق العرضي أو المتعمد من قبل الأفراد غير المدربين، المواءمة مع قوانين السلامة في المباني المحلية وتخفيف المسؤولية لمشغلي الأبراج.

كيفية ربط السلك المزدوج وبرج السلك المزدوج؟

ربط الأسلاك إلى برج الأسلاك يتضمن عملية آمنة تحمل الحمل لضمان أن الأسلاك يمكن أن تستقر البرج بفعالية ضد الرياح والقوى الزلزالية:

1. التحضير: اختيار أسلاك الرجل المصنوعة من كابلات الصلب عالية الجاذبية (متوافقة مع ASTM A475) مع طبقة الزنك أو البوليمر للاستدامة.أقواس، أو الأسلحة المتقاطعة) على فترات 20-30 متر، كما هو محدد في تصميم البرج.
2. تثبيت أجهزة الارتباط: تثبيت الأقواس أو الشقوق السلكية الثقيلة للرجل إلى نقاط التثبيت المحددة مسبقًا في البرج باستخدام المسامير عالية القوة (متوافقة مع هيكل الصلب المعالج في البرج).تم تصميم هذه الأقواس لتوزيع التوتر بالتساوي عبر جسم البرج.
3. إنهاء السلك: استخدم إضافات انتهاء المهنية (مثل، أكمام swage، مشابك الكابل، أو أبهام) لتأمين نهاية كل سلك الرجل.اتصال قوي، في حين أن مشابك الكابلات توفر التوتر المعدل.
4. الاتصال والتوتر: قم بربط الطرف النهائي من السلك إلى دعامة البرج باستخدام قيود أو دبوس ، مما يضمن تناسبًا آمنًا دون هبوط. استخدم أداة التوتر (على سبيل المثال ،عقدة التحول أو تأتي معًا) لضبط إجهاد السلك إلى مواصفات التصميم.
5. التحقق: تحقق من أن الاتصال محاذا مع الهيكل الشوكي للبرج وأن السلك متوتّر بالتساوي (لتجنب التشديد الزائد، والذي قد يؤدي إلى إجهاد جسم البرج).تأكد من أن الأجهزة والإصلاحات النهائية مقاومة للتآكل وتتوافق مع معايير السلامة في البرج.

كيفية ربط الأسلاك المزدوجة والشفرة المزدوجة؟

ربط الأسلاك إلى المسامير الراسخة (المسامير الأرضية) خطوة حاسمة لنقل التوتر في الأسلاك إلى الأرض، وضمان استقرار البرج:

1. إعداد المرساة: تأكد من أن مرساة الأرض (الخرسانة الثقيلة أو مرساة الفولاذ، مصممة لتحمل أحمال التوتر) مثبتة بشكل صحيح في الأرض بزاوية 4560 درجة مقارنة بسلك الشريط.يجب أن يكون المرساة معقّدة بالكامل (بالنسبة للخرسانة) ومدمجة بشكل آمن لمقاومة قوى السحب.
2. التعرض للبرميل الراسخ: تأكد من أن المسمار العلوي للمرسة (مسمار مرسيد) يبرز فوق الأرض ويتم تشغيله بحيث يستوعب أجهزة الاتصال.يجب أن يكون المسامير مصنوعة من الصلب عالية القوة لتحمل التوتر من سلك الرجل.
3. إنهاء السلك: قم بإنهاء الطرف الحر من سلك الرجل باستخدام نفس الأدوات عالية القوة (أكمام السلوج أو مشابك الكابلات أو الأصابع) المستخدمة للاتصال بالبرج ، مما يضمن نهاية آمنة تحمل الحمل.
4. تجميع أجهزة الاتصال: إرفاق turnbuckle (لتعديل التوتر) وقيود إلى سلك الرجل انتهى.مما يسمح بتحسين التوتر في السلك.
5. التوتر والتأمين: استخدم القفل لتشديد سلك الرجل إلى المواصفات المطلوبة، وضمان أنها تقاوم القوى الجانبية دون سحب المرساة.إغلاق القفل بالدبابيس أو المكسرات لتجنب الشق مع مرور الوقت.
6. الفحص النهائيالتحقق من أن الاتصال آمن، والرساة لا تظهر أي علامات على الحركة، والسلك الرجل هو محاذاة في الزاوية الصحيحة 4560 درجة. فحص للتآكل على المسامير، والأجهزة،والسلك الإنهاء، وضمان الامتثال لمعايير IEC 62305 وقوانين السلامة المحلية.
