| إصدار الشهادات: | ISO9001:2008 | لحام: | AWS D1.1 معيار اللحام البحري |
|---|---|---|---|
| معيار: | أنسي تيا-222-جي-2005 | مادة: | ASTM A36 A572 Gr50 |
| المكسرات والمسامير: | درجة 8.8/6.8 | الانحراف العمودي: | <1/1000 |
| ارتفاع: | 30 مترا | حياة: | أكثر من 20 عاما |
| المعالجة السطحية: | تراجع الساخنة المجلفن | لون: | حسب الطلب |
| طلب: | برج الاتصالات المتنقلة | هيكل الاتصال: | اتصال شفة/اتصال البراغي |
| الاستخدام: | اتصالات | مقاومة التآكل: | ممتاز |
| صيانة: | قليل | نوع السلك: | أسلاك الفولاذ عالية الشد |
| وزن: | 1500 كجم | نوع التثبيت: | الجمعية المسدودة |
| ينهي: | تراجع الساخنة المجلفن | كمية المنصة: | 2/3 / حسب الطلب |
| مقاومة الرياح: | ما يصل إلى 200 كم/ساعة | اسم المنتج: | برج الأسلاك جايد |
| شدة الزلزال: | 8° | بناء: | ثلاثة أرجل دعم |
| إبراز: | برج أسلاك مجلفن بالغمس الساخن,برج مراقبة أمن الحدود,البرج السلكي المتحكم في الاتصالات لمسافات طويلة,Border Security Surveillance Tower,Long-Distance Communication Guyed Wire Tower |
||
شركة جياياو المحدودة
التصميم
| 1. كود التصميم | ||
| EN 1991-1-4 & EN 1993-3-1 | الفولاذ الهيكلي | |
| 2. الدرجة | ||
| فولاذ طري | فولاذ عالي الشد | GB/T 700:Q235B, Q235C,Q235D |
| GB/T1591:Q345B, Q345C,Q3455D | ASTM A36 | |
| ASTM A572 Gr50 | EN10025: S235JR, S235J0,S235J2 | |
| EN10025: S355JR, S355J0,S355J2 | 3. سرعة الرياح التصميمية | |
| حتى 250 كم/ساعة | 4. الانحراف المسموح به | |
| 0.5 ~1.0 درجة @ سرعة التشغيل | 5. قوة الشد (Mpa) | |
| 360~510 | 470~630 | 6. قوة الخضوع (t≤16mm) (Mpa) |
| 355 | 235 | 7. الاستطالة (%) |
| 20 | 24 | 8. قوة الصدم KV (J) |
| 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) | 27(0°C)---Q235C(S235J0) |
| 27(0°C)---Q345C(S355J0) | 27(-20°C)---Q235D(S235J2) | |
| 27(-20°C)---Q345D(S355J2) | البراغي والصواميل | |
| 9. الدرجة | ||
| درجة 4.8, 6.8, 8.8 | 10. معايير الخصائص الميكانيكية | |
| 10.1 البراغي | ||
| ISO 898-1 | 10.2 الصواميل | |
| ISO 898-2 | 10.3 الحلقات | |
| ISO 6507-1 | 11. معايير الأبعاد | |
| 11.1 البراغي | ||
| DIN7990, DIN931, DIN933 | 11.2 الصواميل | |
| ISO4032, ISO4034 | 11.3 الحلقات | |
| DIN7989, DIN127B, ISO7091 | اللحام | |
| 12. الطريقة | ||
| لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | 13. المعيار | |
| AWS D1.1 | الوسم | |
| 14. طريقة وسم الأعضاء | ||
| الختم بالضغط الهيدروليكي | الجلفنة | |
| 15. معيار الجلفنة للمقاطع الفولاذية | ||
| ISO 1461 أو ASTM A123 | 16. معيار الجلفنة للبراغي والصواميل | |
| ISO 1461 أو ASTM A153 | ما هو جسم برج البرج الموجه؟ | |

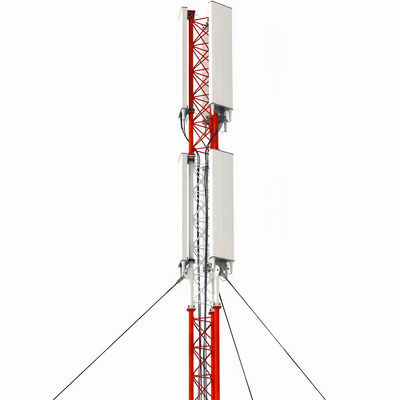

جسم برج البرج الموجه (برج الصاري الموجه) هو الهيكل المركزي النحيف الذي يتحمل الأحمال ويدعم الهوائيات أو أجهزة الاستشعار أو المعدات الأخرى، ويعتمد على أسلاك التوجيه الخارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة الذاتية). عادة ما يتم بناؤه كهيكل فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، أضيق عند القمة) لتحسين توزيع الأحمال ومقاومة الرياح. يتم تصنيع جسم البرج من فولاذ هيكلي مجلفن (وفقًا لمعايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة طويلة الأمد في البيئات الخارجية. يعمل كقاعدة تركيب للملحقات الرئيسية مثل سلالم التسلق وحوامل الهوائيات وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة خصيصًا لتطبيقات مثل البث أو الاتصالات أو المراقبة الجوية.
كيفية تركيب الهوائي على برج البرج الموجه؟يتبع تركيب الهوائي على برج البرج الموجه عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:التحضير قبل التركيب
: تحقق من قدرة تحمل البرج للأحمال للتأكد من أنه يمكنه دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها). افحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، وتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).
تركيب حامل الهوائي

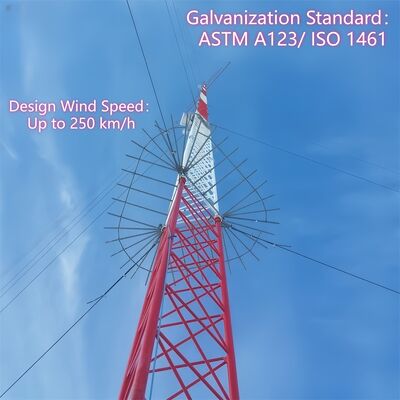

: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق حرمان اليدين أو القدمين.
ردعات شائكة أو مسننة
التحضير
: اختر أسلاك توجيه مصنوعة من كابلات فولاذية عالية الشد (وفقًا لـ ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. تأكد من أن جسم البرج يحتوي على نقاط تثبيت مصنعة مسبقًا (مثل العروات أو الأقواس أو الأذرع المتقاطعة) على فترات تتراوح بين 20 و 30 مترًا، كما هو محدد في تصميم البرج.
تركيب أجهزة تثبيت الأسلاك
: تأكد من أن مثبت الأرض (مثبت خرساني أو فولاذي شديد التحمل، مصمم لأحمال الشد) مثبت بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك التوجيه. يجب أن يكون المثبت قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.
كشف برغي التثبيت
1. هل هيكل البرج موحد؟
لا، يمكننا تصميمه وإنتاجه حسب طلب العميل.
نحن مصنع ولدينا مصنع خاص بنا، ونرحب بزيارة مصنعنا.
3. وقت التسليم؟
عادة، في غضون 20 يومًا. ونحن ننتج ونشحن المنتج وفقًا لطلب المشتري.
4. كم عمر الخدمة للبرج الفولاذي؟
سنقدم رسم تجميع مع شحن البضائع.
