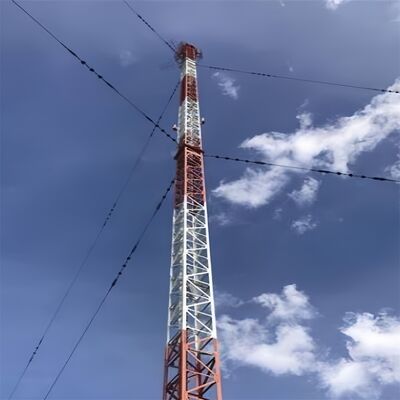

برج سلكي بحري مقاوم للتآكل بدرجة بحرية بطول 10-80 متر لمنصة بحرية واتصالات ساحلية

1. المواصفات

ما هو جسم برج السلك المربوط؟

جسم برج السلك المربوط (برج ساري مربوط) هو الهيكل المركزي النحيف الذي يتحمل الأحمال ويدعم الهوائيات أو المستشعرات أو المعدات الأخرى، ويعتمد على أسلاك ربط خارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة الذاتية). عادة ما يتم بناؤه كـإطار فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، أضيق عند القمة) لتحسين توزيع الأحمال ومقاومة الرياح. يتم تصنيع جسم البرج من الفولاذ الهيكلي المجلفن (وفقًا لمعايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة طويلة الأمد في البيئات الخارجية. يعمل كقاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق، وحوامل الهوائيات، وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة لتطبيقات مثل البث أو الاتصالات أو المراقبة الجوية.

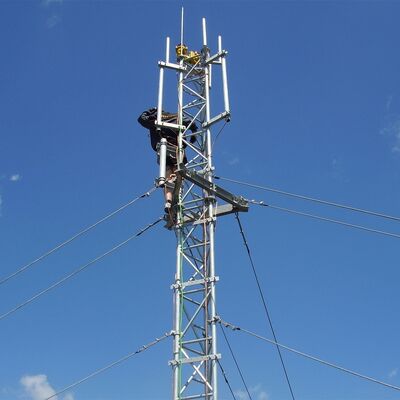

كيفية تركيب الهوائي على برج السلك المربوط؟

يتضمن تركيب الهوائي على برج سلك مربوط عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:

1. التحضير قبل التركيب: التحقق من قدرة تحمل البرج للأحمال لضمان قدرته على دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها). فحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، والتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).
2. تركيب حامل الهوائي: تثبيت حوامل الهوائي المخصصة (ملحقات مدمجة للبرج) في نقاط محددة مسبقًا على جسم البرج. يتم تثبيت هذه الحوامل عادةً باستخدام مسامير عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالًا قويًا يتحمل قوى الرياح والاهتزازات.
3. رفع الهوائي وتوجيهه: استخدام الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (المختار استراتيجيًا لتحقيق تغطية إشارة مثالية). محاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو مقاييس المحاذاة للدقة.
4. تثبيت الهوائي: ربط الهوائي بالحوامل المثبتة مسبقًا باستخدام أجهزة متوافقة، وتشديد المسامير إلى عزم الدوران المحدد لمنع الحركة. التأكد من أن الهوائي مستوٍ ومستقر، دون أي اهتزاز قد يؤثر على الأداء أو السلامة الهيكلية.
5. توجيه الكابلات والتكامل: توجيه كابلات الإشارة أو المغذيات عبر صواني الكابلات المدمجة في البرج لحمايتها من التلف البيئي. توصيل الكابلات بالهوائي وتمريرها إلى المعدات الأرضية، مع ضمان العزل المناسب والعزل المائي عند نقاط الاتصال.
6. الفحص النهائي: إجراء فحص بصري للهوائي والحوامل والكابلات للتأكد من تثبيتها بشكل آمن. اختبار إرسال/استقبال إشارة الهوائي للتحقق من وظيفته، والتأكد من اتباع جميع بروتوكولات السلامة (مثل حماية العمال من السقوط) طوال العملية.

ما هو جهاز منع التسلق على برج السلك المربوط؟

جهاز منع التسلق لبرج السلك المربوط هو مكون سلامة متخصص يتم تركيبه على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصميمات الشائعة:

• أطواق/تنانير منع التسلق: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق حرمان نقاط الإمساك أو الدعم.
• ردعات شائكة أو خشنة: ملحقات فولاذية غير قاتلة ومدببة على أقسام البرج السفلية أو السلالم لتثبيط التسلق غير المصرح به.
• وصول مقفل: إذا كان البرج مجهزًا بلوحة وصول أرضية أو نقطة دخول سلم، فإن بوابة مقفلة تقيد الوصول إلى الموظفين المعتمدين فقط.

تم تصنيع هذه الأجهزة من مواد مقاومة للتآكل (مثل الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. الغرض الأساسي منها هو تعزيز السلامة عن طريق منع التسلق العرضي أو المتعمد من قبل الأفراد غير المدربين، بما يتماشى مع قوانين السلامة المحلية وتقليل المسؤولية على مشغلي الأبراج.

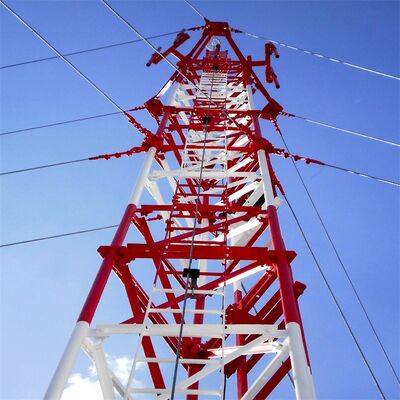

كيفية توصيل السلك المربوط ببرج السلك المربوط؟

يتضمن توصيل أسلاك الربط ببرج سلك مربوط عملية آمنة تتحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بفعالية ضد قوى الرياح والزلازل:

1. التحضير: اختيار أسلاك ربط مصنوعة من كابلات فولاذية عالية الشد (وفقًا لـ ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. التأكد من أن جسم البرج يحتوي على نقاط تثبيت مُصنعة مسبقًا (مثل العروات أو الأقواس أو العوارض المتقاطعة) على فترات تتراوح بين 20-30 مترًا، كما هو محدد في تصميم البرج.
2. تركيب أجهزة تثبيت الأسلاك: تركيب أقواس أو مشابك أسلاك ربط ثقيلة على نقاط التثبيت المحددة مسبقًا في البرج باستخدام مسامير عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الأقواس لتوزيع التوتر بالتساوي عبر جسم البرج.
3. إنهاء السلك: استخدام تجهيزات إنهاء احترافية (مثل أكمام التجعيد، أو مشابك الكابلات، أو الحلقات) لتثبيت نهاية كل سلك ربط. يتم تجعيد أكمام التجعيد على السلك لإنشاء اتصال دائم وعالي القوة، بينما توفر مشابك الكابلات شدًا قابلاً للتعديل.
4. التوصيل والشد: توصيل الطرف المُنهى لسلك الربط بقوس البرج باستخدام قيد أو دبوس، مع التأكد من ملاءمة آمنة دون أي ارتخاء. استخدام أداة شد (مثل شداد أو رافعة) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لموازنة القوى الجانبية على البرج.
5. التحقق: التحقق من محاذاة الاتصال مع الهيكل المخروطي للبرج وأن السلك مشدود بشكل موحد (تجنب الشد الزائد، الذي يمكن أن يجهد جسم البرج). التأكد من أن الأجهزة وتجهيزات الإنهاء مقاومة للتآكل وتتوافق مع معايير السلامة للبرج.

كيفية توصيل السلك المربوط ببرغي تثبيت مربوط؟

يعد توصيل أسلاك الربط بمسامير التثبيت المربوطة (مثبتات أرضية) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:

1. تحضير المثبت: التأكد من تثبيت المثبت الأرضي (مثبت فولاذي أو خرساني ثقيل، مصمم لأحمال الشد) بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك الربط. يجب أن يكون المثبت قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.
2. كشف برغي التثبيت: التأكد من أن البرغي العلوي للمثبت (برغي التثبيت المربوط) بارز فوق الأرض ومُسنن لاستيعاب أجهزة التوصيل. يجب أن يكون البرغي مصنوعًا من فولاذ عالي القوة لتحمل شد سلك الربط.
3. إنهاء السلك: إنهاء الطرف الحر لسلك الربط باستخدام نفس التجهيزات عالية القوة (أكمام التجعيد، مشابك الكابلات، أو الحلقات) المستخدمة في توصيل البرج، مما يضمن طرفًا آمنًا يتحمل الأحمال.
4. تجميع أجهزة التوصيل: توصيل شداد (لضبط الشد) وقيد بسلك الربط المُنهى. يتصل الشداد ببرغي التثبيت المربوط عبر صامولة أو حلقة، مما يسمح بضبط دقيق لشد السلك.
5. الشد والتثبيت: استخدام الشداد لشد سلك الربط إلى المواصفات المطلوبة، مع التأكد من أنه يقاوم القوى الجانبية دون سحب المثبت. بمجرد شده، قم بقفل الشداد باستخدام دبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
6. الفحص النهائي: التحقق من أن الاتصال آمن، وأن المثبت لا يظهر عليه أي علامات حركة، وأن سلك الربط محاذٍ بالزاوية الصحيحة 45-60 درجة. فحص التآكل على البرغي والأجهزة وإنهاء السلك، مع ضمان الامتثال لـ IEC 62305 وقوانين السلامة المحلية.

يرجى النقر هنا لمزيد من المعلومات!!!!!!

3. العملاء المتعاونون

4. الشهادات

5. خدماتنا

JIAYAO CO., LTD. هي شركة مصنعة لأبراج الاتصالات معتمدة من ISO9001. نحن ملتزمون بتزويد العملاء بأكثر الحلول تحسينًا وأفضل أبراج الاتصالات. تم تصدير العديد من المنتجات إلى الولايات المتحدة وأوروبا و 55 دولة أخرى.
نحن متخصصون في تصميم وتصنيع أبراج الزوايا الفولاذية، وأبراج الأنابيب الفولاذية، وأبراج المونوبول، وأبراج شجرة الصنوبر، والأبراج المربوطة، وأبراج الحراسة. تشمل أقسامنا التصميم، البحث والتطوير، الفحص، المختبر، مراقبة الجودة، الجلفنة، وأقسام الأبراج الفولاذية. تأتي موادنا الخام من مصانع الصلب الشهيرة في الصين: HBIS Group، Baowu Steel Group، Shougang Group.

إذا كنت بحاجة إليه، سنرحب بك 24 ساعة في اليوم!
