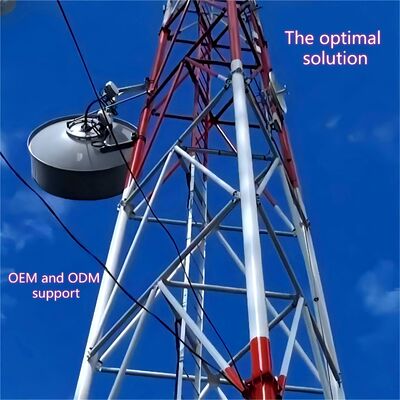

برج إرسال تلفزيوني FM عالي الطاقة مجلفن بالغمس الساخن مدعوم بأسلاك 20م-200م لنقل إشارات الراديو والتلفزيون

1. المواصفات

ما هو جسم برج الأسلاك المدعومة؟

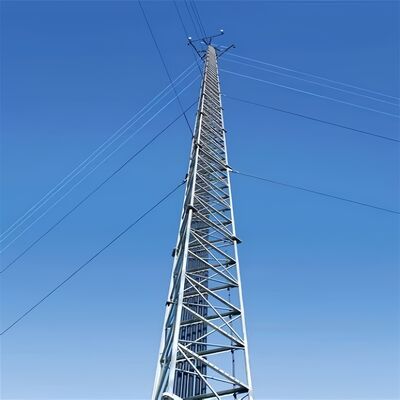

جسم برج الأسلاك المدعومة (برج الصاري المدعوم) هو الهيكل المركزي النحيف الذي يتحمل الأحمال ويدعم الهوائيات أو المستشعرات أو المعدات الأخرى، ويعتمد على أسلاك خارجية للدعم الجانبي (بدلاً من الصلابة الذاتية). عادة ما يتم بناؤه كهيكل فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، أضيق عند القمة) لتحسين توزيع الأحمال ومقاومة الرياح. يتم تصنيع جسم البرج من الفولاذ الهيكلي المجلفن (وفقًا لمعايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة طويلة الأمد في البيئات الخارجية. يعمل كقاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق، وحوامل الهوائيات، وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة لتطبيقات مثل البث أو الاتصالات أو المراقبة الجوية.كيفية تركيب الهوائي على برج الأسلاك المدعومة؟يتضمن تركيب الهوائي على برج الأسلاك المدعومة عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:

التحضير قبل التركيب

تحقق من قدرة تحمل البرج للأحمال للتأكد من قدرته على دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها). افحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، وتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).

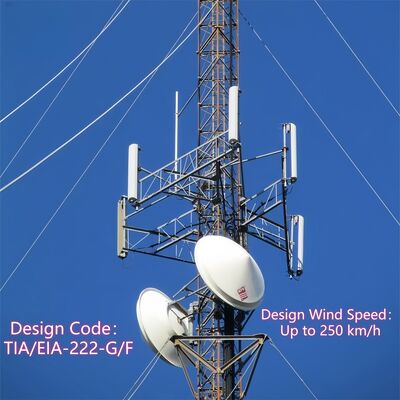

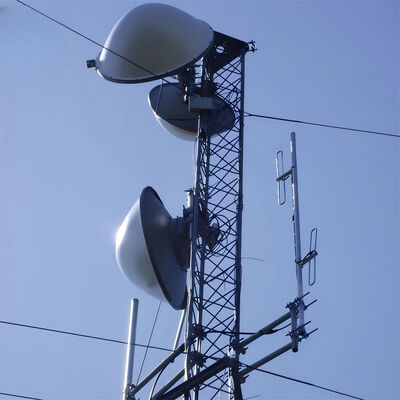

1. تركيب حامل الهوائيقم بتثبيت حوامل الهوائي المخصصة (ملحقات مدمجة للبرج) في نقاط محددة مسبقًا على جسم البرج. عادة ما يتم تثبيت هذه الحوامل باستخدام مسامير عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالًا قويًا يتحمل قوى الرياح والاهتزازات.
2. رفع الهوائي وتوجيههاستخدم الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (المختار استراتيجيًا لتحقيق تغطية إشارة مثالية). قم بمحاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو مقاييس المحاذاة للدقة.
3. تثبيت الهوائيقم بتثبيت الهوائي على الحوامل المثبتة مسبقًا باستخدام أجهزة متوافقة، مع شد البراغي إلى عزم الدوران المحدد لمنع الحركة. تأكد من أن الهوائي مستوٍ ومستقر، دون أي اهتزاز يمكن أن يؤثر على الأداء أو السلامة الهيكلية.
4. توجيه الكابلات والتكاملقم بتوجيه كابلات الإشارة أو المغذيات عبر صواني الكابلات المدمجة في البرج لحمايتها من التلف البيئي. قم بتوصيل الكابلات بالهوائي وقم بتشغيلها لأسفل إلى المعدات الأرضية، مع ضمان العزل المناسب والعزل المائي عند نقاط الاتصال.
5. الفحص النهائيقم بإجراء فحص بصري للهوائي والحوامل والكابلات للتأكد من التركيب الآمن. اختبر إرسال/استقبال إشارة الهوائي للتحقق من وظيفته، وتأكد من اتباع جميع بروتوكولات السلامة (مثل الحماية من السقوط للعاملين) طوال العملية.
6. ما هو جهاز منع التسلق على برج الأسلاك المدعومة؟جهاز منع التسلق لبرج الأسلاك المدعومة هو مكون سلامة متخصص يتم تركيبه على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصميمات الشائعة:

أطواق/تنانير منع التسلق

حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق حرمان نقاط الإمساك أو الدعم.

• ردعات شائكة أو مسننةملحقات فولاذية غير قاتلة، مدببة على الأجزاء السفلية من البرج أو السلالم لتثبيط التسلق غير المصرح به.
• وصول مقفلإذا كان البرج مجهزًا بلوحة وصول أرضية أو نقطة دخول سلم، فإن بوابة مقفلة تقيد الوصول إلى الموظفين المعتمدين فقط.
• تم تصنيع هذه الأجهزة من مواد مقاومة للتآكل (مثل الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. الغرض الأساسي منها هو تعزيز السلامة عن طريق منع التسلق العرضي أو المتعمد من قبل الأفراد غير المدربين، بما يتماشى مع قوانين السلامة المحلية للبناء وتخفيف المسؤولية لمشغلي الأبراج.كيفية توصيل سلك الدعم وبرج الأسلاك المدعومة؟

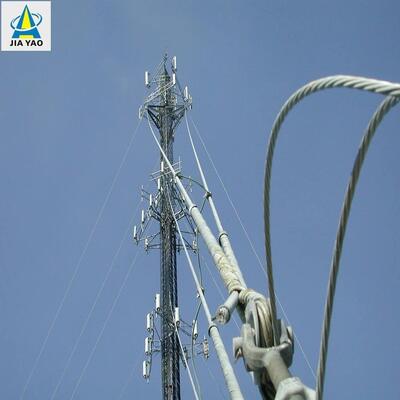

يتضمن توصيل أسلاك الدعم ببرج الأسلاك المدعومة عملية آمنة تتحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بفعالية ضد قوى الرياح والزلازل:

التحضير

اختر أسلاك دعم مصنوعة من كابلات فولاذية عالية الشد (وفقًا لـ ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. تأكد من أن جسم البرج يحتوي على نقاط تثبيت مصنعة مسبقًا (مثل العروات أو الأقواس أو الدعامات المتقاطعة) على فترات 20-30 مترًا، كما هو محدد في تصميم البرج.

1. تركيب أجهزة تثبيت الأسلاكقم بتركيب أقواس أسلاك دعم ثقيلة أو مشابك على نقاط التثبيت المحددة مسبقًا للبرج باستخدام مسامير عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الأقواس لتوزيع الشد بالتساوي عبر جسم البرج.
2. إنهاء الأسلاكاستخدم تجهيزات إنهاء احترافية (مثل أكمام التجعيد، أو مشابك الكابلات، أو حلقات التثبيت) لتثبيت نهاية كل سلك دعم. يتم تجعيد أكمام التجعيد على السلك لإنشاء اتصال دائم وعالي القوة، بينما توفر مشابك الكابلات شدًا قابلاً للتعديل.
3. تجميع أجهزة التوصيلقم بتوصيل الطرف المنتهي لسلك الدعم بقوس البرج باستخدام قيد أو دبوس، مع التأكد من ملاءمة آمنة دون أي ارتخاء. استخدم أداة شد (مثل شداد أو رافعة) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لموازنة القوى الجانبية على البرج.
4. التحققتحقق من أن الاتصال محاذٍ مع الهيكل المخروطي للبرج وأن السلك مشدود بشكل موحد (تجنب الشد الزائد، الذي يمكن أن يجهد جسم البرج). تأكد من أن الأجهزة وتجهيزات الإنهاء مقاومة للتآكل وتتوافق مع معايير السلامة للبرج.
5. كيفية توصيل سلك الدعم ومسمار التثبيت المدعوم؟يعد توصيل أسلاك الدعم بمسامير التثبيت المدعومة (مثبتات أرضية) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:

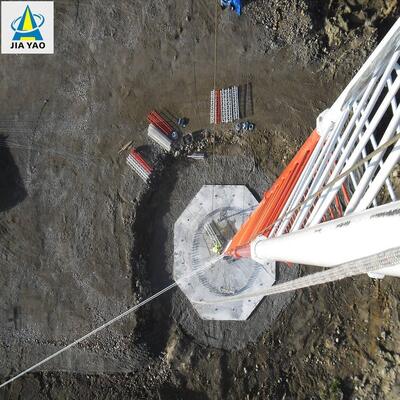

تحضير المثبت

تأكد من تثبيت المثبت الأرضي (مثبت فولاذي أو خرساني ثقيل، مصمم لأحمال الشد) بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك الدعم. يجب أن يكون المثبت قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.

1. كشف مسمار التثبيتتأكد من أن المسمار العلوي للمثبت (مسمار التثبيت المدعوم) يبرز فوق الأرض ومسنن لاستيعاب أجهزة التوصيل. يجب أن يكون المسمار مصنوعًا من فولاذ عالي القوة لتحمل شد سلك الدعم.
2. إنهاء الأسلاكقم بإنهاء الطرف الحر لسلك الدعم باستخدام نفس التجهيزات عالية القوة (أكمام التجعيد، مشابك الكابلات، أو حلقات التثبيت) المستخدمة لتوصيل البرج، مما يضمن طرفًا آمنًا يتحمل الأحمال.
3. تجميع أجهزة التوصيلقم بتوصيل شداد (لضبط الشد) وقيد بسلك الدعم المنتهي. يتصل الشداد بمسمار التثبيت المدعوم عبر صامولة أو حلقة تثبيت، مما يسمح بضبط دقيق لشد السلك.
4. الشد والتثبيتاستخدم الشداد لشد سلك الدعم إلى المواصفات المطلوبة، مع التأكد من أنه يقاوم القوى الجانبية دون سحب المثبت. بمجرد الشد، قم بقفل الشداد باستخدام دبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
5. الفحص النهائيتحقق من أن الاتصال آمن، وأن المثبت لا يظهر أي علامات حركة، وأن سلك الدعم محاذٍ بالزاوية الصحيحة 45-60 درجة. افحص التآكل على المسمار والأجهزة وإنهاء السلك، مع ضمان الامتثال لـ IEC 62305 وقوانين السلامة المحلية.
6. يرجى النقر هنا لمزيد من المعلومات!!!!!!2.

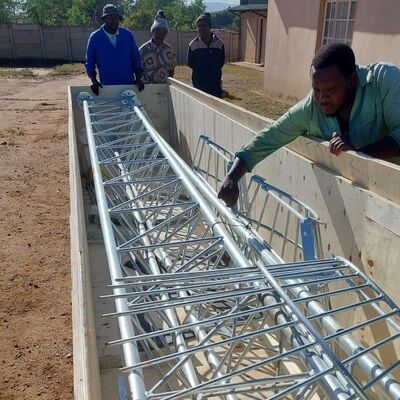

التعبئة والشحن

5. خدماتنا

JIAYAO CO., LTD. هي شركة مصنعة لأبراج الاتصالات معتمدة من ISO9001. نحن ملتزمون بتزويد العملاء بأكثر الحلول تحسينًا وأفضل أبراج الاتصالات. تم تصدير العديد من المنتجات إلى الولايات المتحدة وأوروبا و 55 دولة أخرى.

نحن متخصصون في تصميم وتصنيع أبراج الزوايا الفولاذية، وأبراج الأنابيب الفولاذية، وأبراج المونوبول، وأبراج شجرة الصنوبر، والأبراج المدعومة، وأبراج الحراسة. تشمل أقسامنا التصميم، البحث والتطوير، الفحص، المختبر، مراقبة الجودة، الجلفنة، وأقسام الأبراج الفولاذية. تأتي موادنا الخام من مصانع الصلب الشهيرة في الصين: HBIS Group، Baowu Steel Group، Shougang Group.
