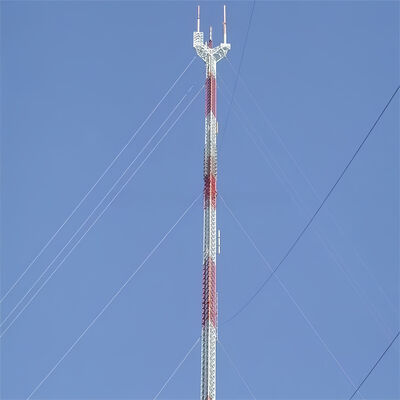

10م-60م برج أسلاك خفيف الوزن محمول مدعوم بأسلاك للاتصالات الطارئة وتغطية الأحداث المؤقتة

1. المواصفات

ما هو جسم برج الأسلاك المدعومة؟

جسم برج الأسلاك المدعومة (برج الصاري المدعوم) هو الهيكل المركزي النحيف الذي يتحمل الأحمال ويدعم الهوائيات أو المستشعرات أو المعدات الأخرى، ويعتمد على أسلاك خارجية للدعم الجانبي (بدلاً من الصلابة الذاتية). عادة ما يتم بناؤه كـهيكل فولاذي أنبوبي أو شبكي, وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، أضيق عند القمة) لتحسين توزيع الأحمال ومقاومة الرياح. يتم تصنيع جسم البرج من الفولاذ الإنشائي المجلفن (وفقًا لمعايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة طويلة الأمد في البيئات الخارجية. يعمل كقاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق، وحوامل الهوائيات، وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة لتطبيقات مثل البث أو الاتصالات أو المراقبة الجوية.

كيفية تركيب الهوائي على برج الأسلاك المدعومة؟

يتضمن تركيب الهوائي على برج الأسلاك المدعومة عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:

1. التحضير قبل التركيب: التحقق من قدرة تحمل البرج للأحمال لضمان قدرته على دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها). فحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، والتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).
2. تركيب حامل الهوائي: تثبيت حوامل الهوائي المخصصة (ملحقات مدمجة للبرج) في نقاط محددة مسبقًا على جسم البرج. يتم تثبيت هذه الحوامل عادةً باستخدام مسامير عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالًا قويًا يتحمل قوى الرياح والاهتزازات.
3. رفع الهوائي وتوجيهه: استخدام الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (المختار استراتيجيًا لتحقيق تغطية إشارة مثالية). محاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو مقاييس المحاذاة للدقة.
4. تثبيت الهوائي: ربط الهوائي بالحوامل المثبتة مسبقًا باستخدام الأجهزة المتوافقة، وتشديد المسامير إلى عزم الدوران المحدد لمنع الحركة. التأكد من أن الهوائي مستوٍ ومستقر، ولا يوجد اهتزاز يمكن أن يؤثر على الأداء أو السلامة الهيكلية.
5. توجيه الكابلات والتكامل: توجيه كابلات الإشارة أو المغذيات عبر صواني الكابلات المدمجة في البرج لحمايتها من التلف البيئي. توصيل الكابلات بالهوائي وتشغيلها لأسفل إلى المعدات الأرضية، مع ضمان العزل المناسب والعزل المائي عند نقاط الاتصال.
6. الفحص النهائي: إجراء فحص بصري للهوائي والحوامل والكابلات للتأكد من التركيب الآمن. اختبار إرسال/استقبال إشارة الهوائي للتحقق من وظيفته، والتأكد من اتباع جميع بروتوكولات السلامة (مثل الحماية من السقوط للعاملين) طوال العملية.

ما هو جهاز منع التسلق على برج الأسلاك المدعومة؟

جهاز منع التسلق لبرج الأسلاك المدعومة هو مكون سلامة متخصص يتم تركيبه على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصميمات الشائعة:

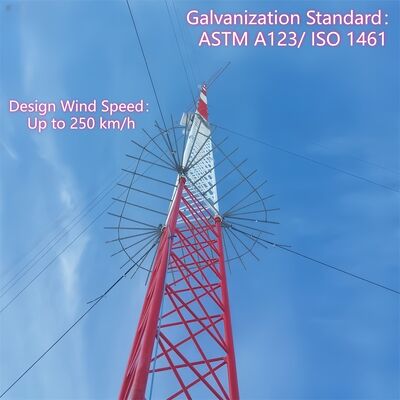

• أطواق/تنانير منع التسلق: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق حرمان نقاط الإمساك أو الدعم.
• ردعات شائكة أو خشنة: ملحقات فولاذية غير قاتلة، مدببة على الأجزاء السفلية من البرج أو السلالم لتثبيط التسلق غير المصرح به.
• وصول مقفل: إذا كان البرج مجهزًا بلوحة وصول أرضية أو نقطة دخول للسلالم، فإن بوابة مقفلة تقيد الوصول إلى الموظفين المعتمدين فقط.

تم تصنيع هذه الأجهزة من مواد مقاومة للتآكل (مثل الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. الغرض الأساسي منها هو تعزيز السلامة عن طريق منع التسلق العرضي أو المتعمد من قبل الأفراد غير المدربين، بما يتماشى مع قوانين السلامة المحلية للبناء وتخفيف المسؤولية لمشغلي الأبراج.

كيفية توصيل سلك الدعم ببرج الأسلاك المدعومة؟

يتضمن توصيل أسلاك الدعم ببرج الأسلاك المدعومة عملية آمنة وقادرة على تحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بفعالية ضد قوى الرياح والزلازل:

1. التحضير: اختيار أسلاك دعم مصنوعة من كابلات فولاذية عالية الشد (وفقًا لـ ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. التأكد من أن جسم البرج يحتوي على نقاط تثبيت مصنعة مسبقًا (مثل العروات أو الأقواس أو العوارض المتقاطعة) على فترات تتراوح بين 20-30 مترًا، كما هو محدد في تصميم البرج.
2. تركيب أجهزة تثبيت الأسلاك: تركيب أقواس أو وصلات أسلاك دعم ثقيلة على نقاط التثبيت المحددة مسبقًا للبرج باستخدام مسامير عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الأقواس لتوزيع الشد بالتساوي عبر جسم البرج.
3. إنهاء السلك: استخدام تجهيزات إنهاء احترافية (مثل الأكمام الملولبة، أو مشابك الكابلات، أو الحلقات) لتثبيت نهاية كل سلك دعم. يتم ضغط الأكمام الملولبة على السلك لإنشاء اتصال دائم وعالي القوة، بينما توفر مشابك الكابلات شدًا قابلاً للتعديل.
4. التوصيل والشد: توصيل الطرف المنتهي لسلك الدعم بقوس البرج باستخدام قيد أو دبوس، مع ضمان ملاءمة آمنة بدون أي ارتخاء. استخدام أداة شد (مثل شداد أو رافعة) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لموازنة القوى الجانبية على البرج.
5. التحقق: التحقق من أن الاتصال محاذٍ للهيكل المخروطي للبرج وأن السلك مشدود بشكل موحد (تجنب الشد الزائد، الذي يمكن أن يجهد جسم البرج). التأكد من أن الأجهزة وتجهيزات الإنهاء مقاومة للتآكل وتتوافق مع معايير السلامة للبرج.

كيفية توصيل سلك الدعم ببرغي التثبيت المدعوم؟

يعد توصيل أسلاك الدعم بمسامير التثبيت المدعومة (مثبتات أرضية) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:

1. تحضير المثبت: التأكد من أن المثبت الأرضي (مثبت فولاذي أو خرساني ثقيل، مصمم لأحمال الشد) مثبت بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك الدعم. يجب أن يكون المثبت قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.
2. كشف برغي التثبيت: التأكد من أن البرغي العلوي للمثبت (برغي التثبيت المدعوم) يبرز فوق الأرض ومسنن لاستيعاب أجهزة التوصيل. يجب أن يكون البرغي مصنوعًا من فولاذ عالي القوة لتحمل شد سلك الدعم.
3. إنهاء السلك: إنهاء الطرف الحر لسلك الدعم باستخدام نفس تجهيزات عالية القوة (الأكمام الملولبة، مشابك الكابلات، أو الحلقات) المستخدمة لتوصيل البرج، مما يضمن نهاية آمنة وقادرة على تحمل الأحمال.
4. تجميع أجهزة التوصيل: توصيل شداد (لضبط الشد) وقيد بسلك الدعم المنتهي. يتصل الشداد ببرغي التثبيت المدعوم عبر صامولة أو حلقة، مما يسمح بضبط دقيق لشد السلك.
5. الشد والتثبيت: استخدام الشداد لشد سلك الدعم إلى المواصفات المطلوبة، مع التأكد من أنه يقاوم القوى الجانبية دون سحب المثبت. بمجرد شده، قم بتثبيت الشداد باستخدام دبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
6. الفحص النهائي: التحقق من أن الاتصال آمن، وأن المثبت لا يظهر أي علامات حركة، وأن سلك الدعم محاذٍ بالزاوية الصحيحة 45-60 درجة. فحص التآكل على البرغي والأجهزة وإنهاء السلك، مع ضمان الامتثال لـ IEC 62305 وقوانين السلامة المحلية.
