تفاصيل المنتج:
اتصل
نتحدث الآن
|
| كود التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | معيار: | أنسي/تيا-222-جي-2005 |
|---|---|---|---|
| معيار الجلفنة: | أستم A123 / إسو 1461 | ارتفاع: | 20-100 م |
| شهادة: | ISO 9001:2008 COC | سرعة الرياح: | > = 60 م/ث |
| الساقين: | ثلاثة | طلب: | اتصالات |
| حياة: | أكثر من 30 عاما | نوع الاتصال: | اتصال شفة |
| المعالجة السطحية: | المجلفن | نوع المنصة: | التسلق أو تركيب الهوائي |
| كمية المنصة: | 2/3 / حسب الطلب | نوع الأساس: | قاعدة الخرسانة |
| تثبيت: | اتصال انسحب | نوع التثبيت: | انسحب أو ملحومة |
| سعة التحميل: | ما يصل إلى 50 طنا | تصنيع المعدات الأصلية: | نعم |
| مقاومة التآكل: | عالي | ||
| إبراز: | برج فولاذي شديد التحمل بثلاثة أرجل,برج فولاذي أنبوبي لمعدات الإرسال,برج اتصالات قوي بثلاثة أرجل,tubular steel tower for transmission equipment,robust 3 legged communication tower |
||
جياياو المحدودة

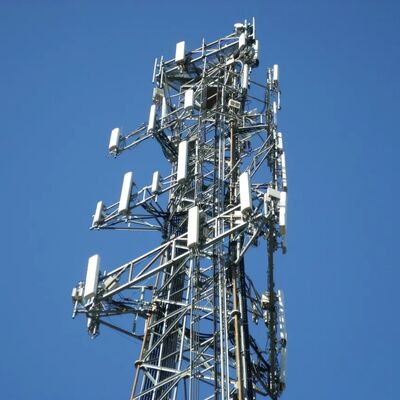

نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمشاهدة والأمن. فيما يلي معلومات المنتج التفصيلية:
1. التفاصيل الرئيسية:
مكان المنشأ: خبي، الصين (البر الرئيسي)؛ اسم العلامة التجارية: جياياو أو OEM؛ رقم الموديل: برج اتصالات
المعالجة السطحية: مجلفن بالغمس الساخن أو مطلي.
2. التعبئة والتغليف والتسليم:
تفاصيل التعبئة والتغليف: سيتم تجميع برج الاتصالات بأشرطة مجلفنة حسب متطلبات العميل.
التسليم: يتم الشحن في غضون 20 يومًا بعد الدفع من ميناء تيانجين
أعضاء البرج: يتم فصل برج فولاذي واحد إلى عدة حزم.
البراغي: مادة التعبئة هي كيس نايلون قوي أو أسطوانة فولاذية.
3. البيانات الفنية
| تصميم | ||
| 1. كود التصميم |
ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 |
|

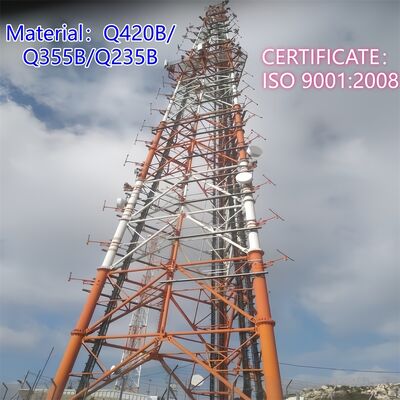

| الفولاذ الإنشائي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700: Q235B، Q235C، Q235D | GB/T1591: Q345B، Q345C، Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR، S235J0، S235J2 | EN10025: S355JR، S355J0، S355J2 | |
| 3. سرعة الرياح التصميمية | تصل إلى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (ميجا باسكال) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (ميجا باسكال) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (جول) | 27 (20 درجة مئوية) --- Q235B (S235JR) | 27 (20 درجة مئوية) --- Q345B (S355JR) |
| 27 (0 درجة مئوية) --- Q235C (S235J0) | 27 (0 درجة مئوية) --- Q345C (S355J0) | |
| 27 (-20 درجة مئوية) --- Q235D (S235J2) | 27 (-20 درجة مئوية) --- Q345D (S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | الدرجة 4.8، 6.8، 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990، DIN931، DIN933 | |
| 11.2 الصواميل | ISO4032، ISO4034 | |
| 11.3 الحلقات | DIN7989، DIN127B، ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | |
| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |

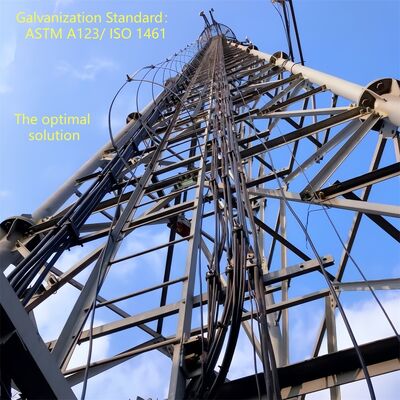

| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17. اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي (اختبار الصدم)، الانحناء البارد،
اختبار بريس، اختبار المطرقة السعة |
|
| 18. الحد الأقصى لطاقة الإنتاج | ||
| 50,000 طن سنويًا | ما هو الهيكل الشبكي لبرج فولاذي أنبوبي ثلاثي الأرجل؟ | |

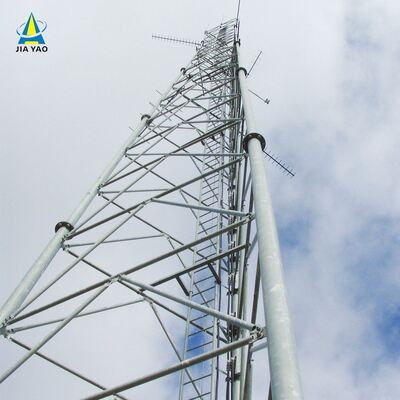

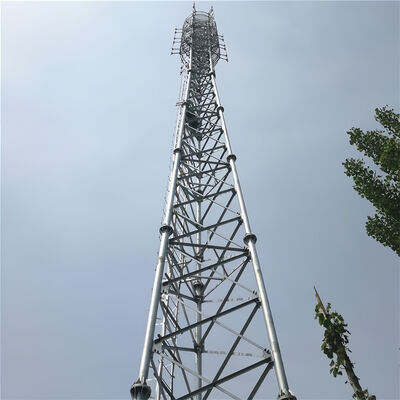

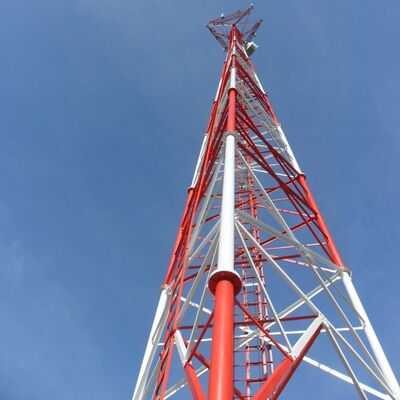

الهيكل الشبكي لبرج فولاذي أنبوبي ثلاثي الأرجل هو إطار شبيه بالتروس يربط الأرجل الأنبوبية العمودية الثلاثة للبرج. تتكون هذه الأعضاء الشبكية من أنابيب فولاذية مجوفة أصغر (متوافقة مع مادة الساق الرئيسية، على سبيل المثال، أنابيب فولاذية غير ملحومة/ملحومة)، وتشكل اتصالات أفقية وقطرية متقاطعة بين الأرجل الثلاثة، مما يخلق نمطًا مثلثيًا يشبه الويب على طول ارتفاع البرج. يعمل هذا الهيكل بالتزامن مع التصميم المخروطي للبرج (أوسع عند القاعدة، أضيق عند القمة) لتوزيع الأحمال الرأسية (وزن البرج، وزن المعدات) والقوى الجانبية (الرياح، النشاط الزلزالي) بالتساوي عبر الأرجل الثلاثة. لا تعزز الشبكة الأنبوبية الصلابة الهيكلية والاستقرار فحسب، بل تحسن أيضًا الأداء الهوائي - مما يقلل من مقاومة الرياح بنسبة 30٪ مقارنة بهياكل الشبكات الفولاذية الزاوية التقليدية - مما يجعل البرج قابلاً للتكيف بدرجة عالية مع البيئات القاسية أو العاصفة. بالإضافة إلى ذلك، يضمن استخدام الأعضاء الأنبوبية أن يكون الهيكل خفيف الوزن مع الحفاظ على قدرة تحمل عالية.
كيفية تركيب طبق الميكروويف على برج فولاذي أنبوبي ثلاثي الأرجل؟
يتبع تركيب طبق الميكروويف (MW) على برج فولاذي أنبوبي ثلاثي الأرجل عملية آمنة وموحدة تتماشى مع التصميم الهيكلي للبرج والمعايير الصناعية:
التحقق قبل التركيب
الهيكل الرئيسي لبرج فولاذي أنبوبي ثلاثي الأرجل هو نظام ذاتي الدعم، ذو إطار مثلثي مصمم للاستقرار، وتحمل الأحمال، والكفاءة الهوائية، ويتكون من ثلاثة مكونات أساسية:
ثلاثة أرجل أنبوبية عمودية
منصة، سلم
أ. منصة
يرجى النقر هنا لمزيد من المعلومات!!!
أنواع المنتجات المخصصة والمزايا
التجميع
،اختبار برج فولاذي مجلفنالشهادات
يرجى النقر هنا لمزيد من المعلومات!!!
أنواع المنتجات المخصصة والمزايا
برج ذاتي الدعم
