تفاصيل المنتج:
اتصل
نتحدث الآن
|
| بناء: | 3 أرجل | ارتفاع: | 0-60 م |
|---|---|---|---|
| المعالجة السطحية: | تراجع الساخنة المجلفن | لحام: | أوس د 1.1 |
| لون: | قطعة من الجبن أو لون RAL ستاندرد، حسب الطلب | معيار الجلفنة: | أستم A123 / إسو 1461 |
| مقاومة الرياح: | ما يصل إلى 200 كم/ساعة | مادة: | أنابيب الصلب غير الملحومة من الصلب المجلفن 20 # Q355 ASTM A36 A572 Gr50 |
| حياة: | أكثر من 20 عاما | عدد الأرجل: | 3 أرجل |
| نوع التثبيت: | مثبتة على الأرض | كمية المنصة: | 1/2/3/4 / حسب الطلب |
| الحمولة: | 5000 كجم | الاستخدام: | اتصالات |
| علاج مضاد للتآكل: | تراجع الساخنة المجلفن | سرعة الرياح: | 30-180 كم/ساعة |
| قطر السلك: | 12 ملم | شدة الزلزال: | 8° |
| معيار: | أنسي/تيا-222-جي-2005 | طلب: | برج الاتصالات |
| الانحراف العمودي: | <1/1000 | نوع الهيكل: | شاب |
| هيكل الاتصال: | اتصال شفة/اتصال البراغي | صيانة: | صيانة منخفضة |
| النوع الأساسي: | أساس خرساني | ||
| إبراز: | برج أسلاك مدعوم بالدعامات بمسامير مصنفة,برج أسلاك مدعوم بالدعامات متين مع اتصالات قوية,برج أسلاك مدعوم بالدعامات بمسامير 4.8 و 6.8 و 8.8,Durable Guyed Wire Tower with strong connections,Guyed Wire Tower with 4.8 6.8 8.8 bolts |
||
شركة جياياو المحدودة

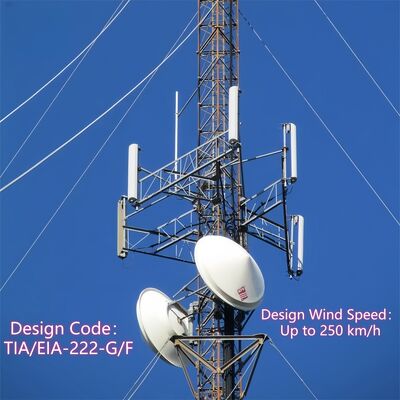

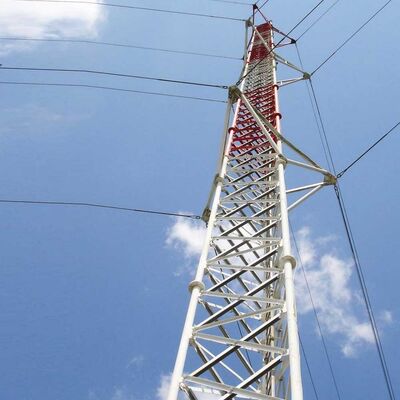

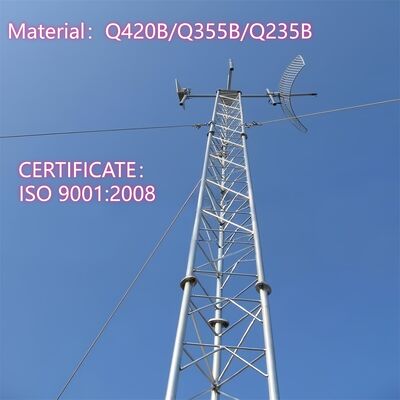

برج أسلاك مدعوم (يُطلق عليه أيضًا برج مدعوم) هو هيكل طويل ونحيف يعتمد على أسلاك دعم خارجية (كابلات فولاذية عالية القوة) لتحقيق الاستقرار - على عكس الأبراج ذاتية الدعم التي تقف بشكل مستقل. يتيح هذا التصميم الوصول إلى ارتفاعات أكبر بمواد هيكلية أقل، مما يجعله خيارًا فعالًا من حيث التكلفة للتطبيقات التي تتطلب تغطية أو ارتفاعًا واسعًا.
1. المواصفات
| التصميم | ||
| 1. كود التصميم |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| الفولاذ الهيكلي | ||
| 2. الدرجة | فولاذ طري | فولاذ عالي الشد |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. سرعة الرياح التصميمية | حتى 250 كم/ساعة | |
| 4. الانحراف المسموح به | 0.5 ~1.0 درجة @ سرعة التشغيل | |
| 5. قوة الشد (Mpa) | 360~510 | 470~630 |
| 6. قوة الخضوع (t≤16mm) (Mpa) | 355 | 235 |
| 7. الاستطالة (%) | 20 | 24 |
| 8. قوة الصدم KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| البراغي والصواميل | ||
| 9. الدرجة | درجة 4.8, 6.8, 8.8 | |
| 10. معايير الخصائص الميكانيكية | ||
| 10.1 البراغي | ISO 898-1 | |
| 10.2 الصواميل | ISO 898-2 | |
| 10.3 الحلقات الواقية | ISO 6507-1 | |
| 11. معايير الأبعاد | ||
| 11.1 البراغي | DIN7990, DIN931, DIN933 | |
| 11.2 الصواميل | ISO4032, ISO4034 | |
| 11.3 الحلقات الواقية | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||
| 12. الطريقة | لحام القوس بالغاز الواقي CO2 ولحام القوس بالغمر (SAW) | |
| 13. المعيار | AWS D1.1 | |
| الوسم | ||
| 14. طريقة وسم الأعضاء | الختم بالضغط الهيدروليكي | |
| الجلفنة | ||
| 15. معيار الجلفنة للمقاطع الفولاذية | ISO 1461 أو ASTM A123 | |
| 16. معيار الجلفنة للبراغي والصواميل | ISO 1461 أو ASTM A153 | |
ما هو جسم برج الأسلاك المدعوم؟

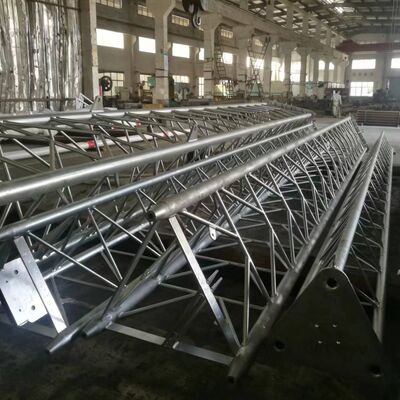

جسم برج الأسلاك المدعوم (برج ساري مدعوم) هو الهيكل المركزي النحيف الذي يتحمل الأحمال ويدعم الهوائيات أو المستشعرات أو المعدات الأخرى، ويعتمد على أسلاك الدعم الخارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة الذاتية). عادة ما يتم بناؤه كهيكل فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مخروطي (أوسع عند القاعدة، وأضيق عند القمة) لتحسين توزيع الأحمال ومقاومة الرياح. يتم تصنيع جسم البرج من الفولاذ الهيكلي المجلفن (وفقًا لمعايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة طويلة الأمد في البيئات الخارجية. يعمل كقاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق، وحوامل الهوائيات، وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة خصيصًا لتطبيقات مثل البث أو الاتصالات أو المراقبة الجوية.كيفية تركيب الهوائي على برج الأسلاك المدعوم؟يتضمن تركيب الهوائي على برج الأسلاك المدعوم عملية منظمة ومتوافقة مع معايير السلامة، تتماشى مع تصميم البرج والمعايير الصناعية:
التحضير قبل التركيب
: التحقق من قدرة تحمل البرج للأحمال لضمان قدرته على دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها). فحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات المفكوكة، والتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).

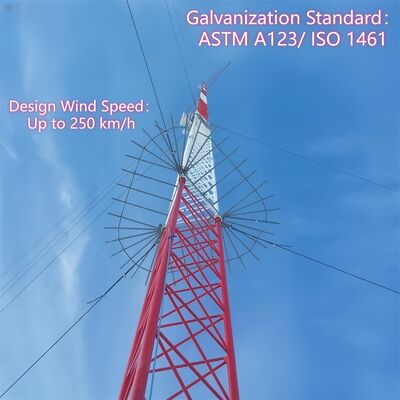

أطواق/تنانير منع التسلق
: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق منع نقاط الإمساك أو الدعم.
يتضمن توصيل أسلاك الدعم ببرج الأسلاك المدعوم عملية آمنة وقادرة على تحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بفعالية ضد قوى الرياح والزلازل:
التحضير
: اختيار أسلاك دعم مصنوعة من كابلات فولاذية عالية الشد (وفقًا لمعيار ASTM A475) مع طلاءات زنك أو بوليمر للمتانة. التأكد من أن جسم البرج يحتوي على نقاط تثبيت مُصنعة مسبقًا (مثل العروات أو الأقواس أو العوارض المتقاطعة) على فترات تتراوح بين 20 و 30 مترًا، كما هو محدد في تصميم البرج.
تحضير المثبت
: التأكد من أن المثبت الأرضي (مثبت خرساني أو فولاذي ثقيل، مصمم لأحمال الشد) مثبت بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك الدعم. يجب أن يكون المثبت قد تم معالجته بالكامل (للخرسانة) ومثبتًا بإحكام لمقاومة قوى السحب.
6. أسئلة متكررة
1. هل هيكل البرج موحد؟
2. مصنع أم شركة تجارية؟
نحن مصنع ولدينا مصنع خاص بنا، ونرحب بزيارة مصنعنا.
3. وقت التسليم؟
عادة، في غضون 20 يومًا. ونحن ننتج ونشحن المنتجات وفقًا لطلب المشتري.
4. كم عمر الخدمة للبرج الفولاذي؟
يمكننا ضمان عمر خدمة يتراوح بين 20 و 30 عامًا.
5. للتجميع، هل هو معقد جدًا وهل يوجد كتاب أو دليل تجميع؟
سنقدم رسومات التجميع مع شحن البضائع.
