| معيار التصميم: | أنسي/TIA-222-G/H/F، إن 1991-1-4 و إن 1993-3-1 | معيار: | أنسي/TIA-222-G/H/F |
|---|---|---|---|
| مادة: | ASTM A572 Gr50 | معيار الجلفنة: | أستم A123 / إسو 1461 |
| شهادة: | آيزو 9001:2008 | اسم: | برج الهوائي الخلوي للاتصالات بالميكروويف |
| ارتفاع: | 20-110 م | المكسرات والمسامير: | الصف 8.8/6.8 |
| سرعة الرياح: | ≥60 م/ث | سعة التحميل: | حسب الطلب |
| حياة: | أكثر من 20 عاما | مقاومة الرياح: | عالي |
| نوع التثبيت: | انسحب أو ملحومة | وزن: | يختلف حسب الارتفاع والتصميم |
| بناء: | الزاوي | نوع الهيكل: | برج شعرية |
| تحميل طبق الميكروويف: | ما يصل إلى 6 أطباق | نوع البرج: | الدعم الذاتي |
| التخصيص: | متاح وفقا لمواصفات العميل | أصل: | الصين |
| سلم التسلق: | خارجي أو داخلي | المعالجة السطحية: | المجلفن أو المطلي |
| تثبيت: | انسحب | الجلفنة: | تراجع الساخنة المجلفن |
| الامتثال للمعايير: | يفي بالمعايير الهيكلية الدولية | نوع الأساس: | الأساس الخرساني أو الفولاذي |
| لون: | عادة فضي، رمادي (تشطيب مجلفن)، أو قابل للتخصيص | ضغط الرياح: | 5-300 كم/ساعة |
| تحميل التصميم: | قابلة للتخصيص | مُكَمِّلات: | السلالم والمنصات وحوامل الهوائي |
| عدد الأرجل: | 4 | طلب: | الاتصالات السلكية واللاسلكية ونقل الطاقة والإذاعة |
| صيانة: | صيانة منخفضة | تحميل طبق الميكروويف: | قابلة للتخصيص |
| وقت التثبيت: | أقصر من الأبراج الشبكية التقليدية | نوع الاتصال: | انسحب |
| كود التصميم: | GB، ASTM، EN، ISO |
شركة جياواو
وصف المنتج
تفاصيل العبوة:برج الاتصالات سيتم تجميعه بواسطة أشرطة غالوانيزد حسب متطلبات العميل.
تسليم:تم شحنها في 20 يوما بعد الدفع من ميناء تيانجين
أعضاء البرج:برج فولاذي واحد منفصل إلى عدة حزم.
المسامير:كيس من القطن أو الفولاذ
نحن متخصصون في تصميم وتصنيع أبراج فولاذية مخصصة لتطبيقات الاتصالات والمراقبة والمراقبة والأمن.فيما يلي معلومات مفصلة عن المنتج:
| التصميم | ||
| 1قانون التصميم | ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 | |
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D | GB/T1591: Q345B، Q345C، Q3455D | |
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 235 | 355 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||

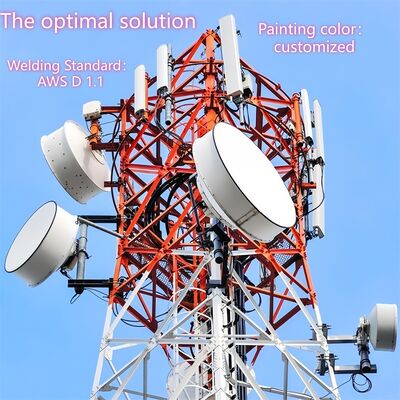

| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |
| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| العلامة | ||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | |
| الغلفان | ||
| 15معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 16معيار التصلب للمسامير والمحار | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17اختبار المصنع |
اختبار التوتر، تحليل العناصر، اختبار شاربي ((اختبار التأثير) ، الانحناء البارد، اختبار التحديد، اختبار المطرقة |
|

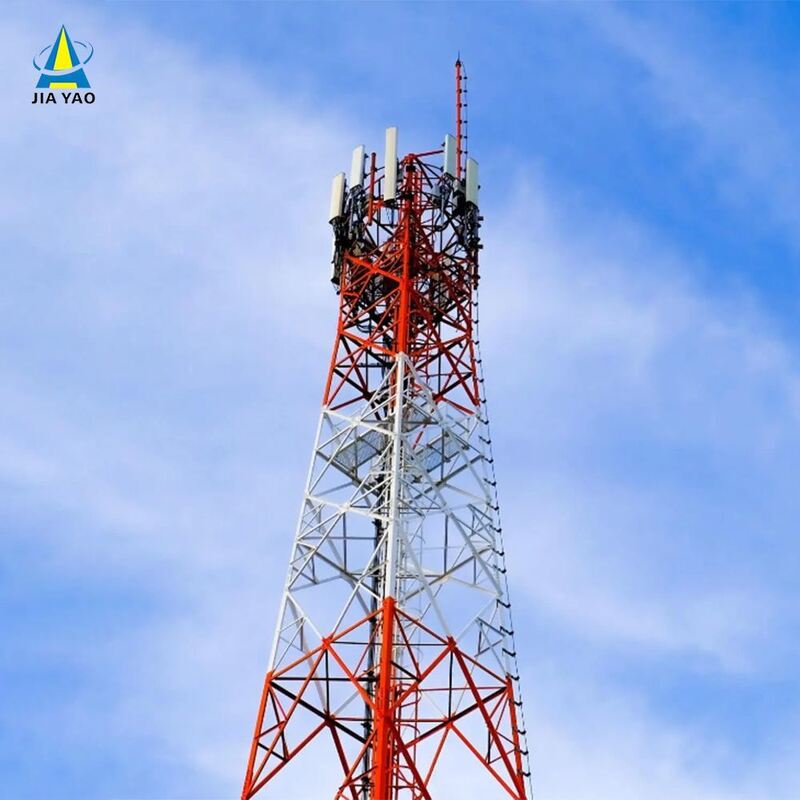

هيكل الشبكة للبرج الفولاذي الزاوي ذو الأربع أرجل هو إطار متقاطع يشبه الشريط الذي يربط أربع أرجل فولاذية زاوية عمودية للبرج.تتكون من أجزاء فولاذية مترابطة (عادة فولاذ زاوية أو قضبان شبكة)، فإنه يشكل نمطًا شبيهًا بالشبكة يقوم بتوزيع الأحمال بما في ذلك وزن البرج، ووزن المعدات، والرياح، والقوى الزلزالية، وحملات الجليد بشكل متساوٍ عبر الساقين الأربع.هذا الهيكل متكامل في طول البرج، يكمّل تصميم البرج المسمار (أوسع في القاعدة، وأضيق في القمة) لتعزيز سلامة الهيكل واستقرارها.توازن تشكيل الشبكة بين القوة العالية والأداء الخفيف، والحد من استخدام المواد مع زيادة قدرة تحمل الحمل ومقاومة الظروف البيئية القاسية. كما أنه يسهل تدفق الهواء،تقليل مقاومة الرياح وتحسين استقرار البرج بشكل عام.

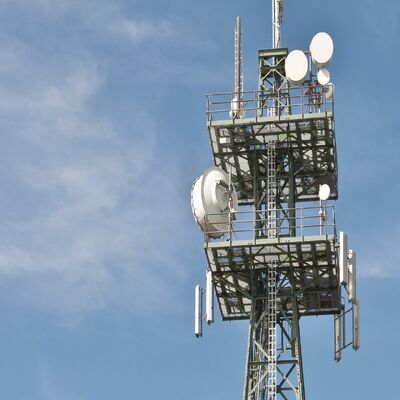

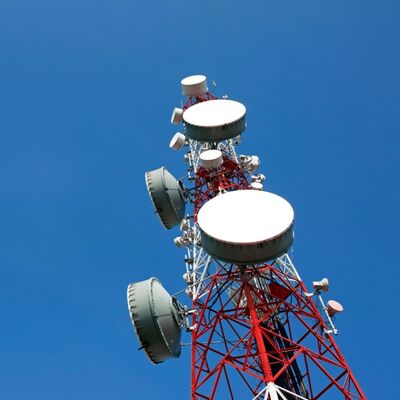

تركيب صحن الميكروويف (MW) على برج فولاذي زاوي ذو أربع أرجل يتبع عملية منهجية متوافقة مع السلامة:
الهيكل الرئيسي للبرج الفولاذي الزاوي ذو الأربع أرجل هو إطار يدعم نفسه مصمم للاستقرار والحمل ، يتكون من ثلاثة مكونات أساسية:
يتم دمج العناصر الهيكلية الإضافية (مثل منصات المعدات وسلم التسلق وعلب الكابلات) في الإطار الرئيسي لدعم الوظائف العملية ،لكن الأرجل الرأسية الأربعة والاتصالات الشبكية تشكل العمود الفقري الهيكلي للبرج.

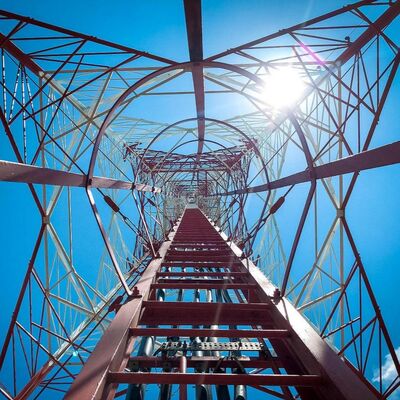

معًا ، تعزز المنصة والسلالم من سهولة استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات عالية الارتفاع ، ودعم التشغيل المستمر والصيانة.
التصبغ هو علاج سطحي حيوي لأبراج الصلب الزاوية ذات الأربعة أرجلتوفير مقاومة التآكل طويلة الأمد لتحمل الظروف الخارجية القاسية وتطويل عمر الخدمة للبرج إلى ما وراء 20 عامًاوفيما يلي نظرة عامة مبسطة على اختبار التصلب:
الالتزام بـ ASTM (A123 ، B117 ، A572) ، ISO (1461 ، 9227 ، 898) ، رموز تصميم البرج (TIA / EIA-222-G / F) ، واللوائح المحلية.
يضمن هذا الاختبار موثوقية الطلاء المسبك، مما يدعم أداء البرج في تطبيقات البنية التحتية.
- نعمالرجاء النقر هنا لمزيد من المعلومات!!!!!!
برج الاحتكار، هو نوع شائع الاستخدام، مع مظهر جميل، تغطي مساحة صغيرة من 9 إلى 18 متر مربع، فعالة من حيث التكلفة، وتعتمد من قبل غالبية البناء.يُعتمد جسم البرج قسمًا أكثر معقولية، والذي يتم توصيله عن طريق محول قوي أو التداخل ((التوصيل المنزلق). لديها خصائص التثبيت السهل ويمكن أن تتكيف مع مجموعة متنوعة من الموقع الميدان المعقد.
