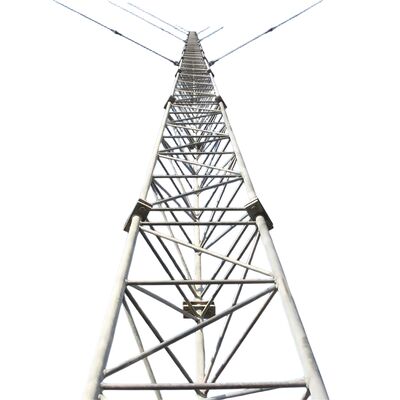

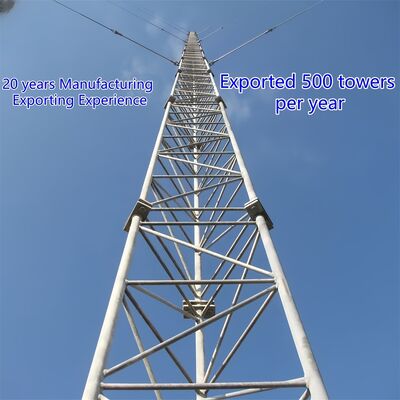

سلك محفوف بالصمغ الحار صلب الاتصالات الاتصالات البرج المصمم لمقاومة حمولات الرياح تصل إلى 250 كم / ساعة

شركة جياياو المحدودة

برج سلكي مشدودعبارة عن هيكل طويل ونحيف يعتمد على أسلاك خارجية (كابلات فولاذية عالية القوة) لتحقيق الاستقرار، على عكس الأبراج ذاتية الدعم التي تقف بشكل مستقل. يتيح هذا التصميم لها الوصول إلى ارتفاعات أكبر باستخدام مواد هيكلية أقل، مما يجعلها خيارًا فعالاً من حيث التكلفة للتطبيقات التي تحتاج إلى تغطية أو ارتفاع واسع النطاق.

1. المواصفات

ما هو برج boday من برج الأسلاك مشدود؟

جسم برج برج الأسلاك الموجه (برج الصاري الموجه) هو الهيكل المركزي النحيف الحامل الذي يدعم الهوائيات أو أجهزة الاستشعار أو غيرها من المعدات، ويعتمد على أسلاك الشد الخارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة ذاتية الدعم). تم تشييده عادةً كـإطار فولاذي أنبوبي أو شبكيوهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مدبب (أوسع عند القاعدة وأضيق في الأعلى) لتحسين توزيع الحمل ومقاومة الرياح. جسم البرج مصنوع من الفولاذ الهيكلي المجلفن (يتوافق مع معايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة طويلة الأمد في البيئات الخارجية. إنها بمثابة قاعدة تثبيت للملحقات الرئيسية مثل سلالم التسلق، وحوامل الهوائي، وحوامل الكابلات، كما يسمح تصميمها المعياري بتخصيص ارتفاعات تتراوح من 30 مترًا إلى أكثر من 200 متر، ومصممة خصيصًا لتطبيقات مثل البث أو الاتصالات أو مراقبة الأرصاد الجوية.

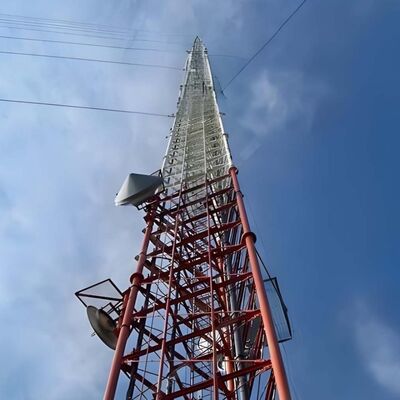

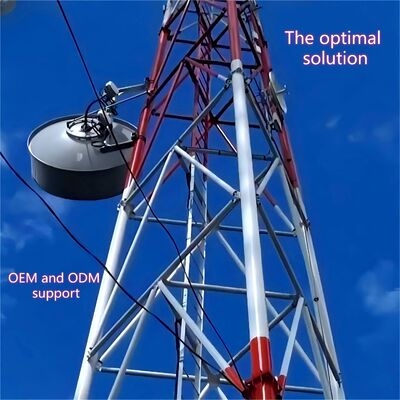

كيفية تركيب الهوائي على برج الأسلاك المحكم؟

يتبع تركيب الهوائي على برج سلكي محكم عملية منظمة ومتوافقة مع معايير السلامة تتماشى مع تصميم البرج ومعايير الصناعة:

1. التحضير قبل التثبيت: تحقق من قدرة تحمل البرج للتأكد من قدرته على دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة بها). افحص جسم البرج للتأكد من عدم وجود تآكل أو تلف هيكلي أو توصيلات مفكوكة، وتأكد من الامتثال لقوانين السلامة المحلية (على سبيل المثال، IEC 62305 للحماية من الصواعق).
2. تركيب جبل الهوائي: قم بتوصيل حوامل الهوائي المخصصة (الملحقات المدمجة للبرج) بنقاط محددة مسبقًا على جسم البرج. يتم عادةً تأمين هذه التركيبات باستخدام براغي عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالاً ثابتًا يقاوم قوى الرياح والاهتزازات.
3. رفع الهوائي وتحديد المواقع: استخدم الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (تم اختياره بشكل استراتيجي لتغطية الإشارة المثلى). قم بمحاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو أجهزة قياس المحاذاة للحصول على الدقة.
4. تأمين الهوائي: قم بتثبيت الهوائي بالحوامل المثبتة مسبقًا باستخدام أجهزة متوافقة، مع ربط البراغي بعزم الدوران المحدد لمنع الحركة. تأكد من أن الهوائي مستوي ومستقر، دون أي تمايل يمكن أن يؤثر على الأداء أو السلامة الهيكلية.
5. توجيه الكابلات وتكاملها: قم بتوجيه كابلات الإشارة أو وحدات التغذية من خلال حوامل الكابلات المدمجة في البرج لحمايتها من الأضرار البيئية. قم بتوصيل الكابلات بالهوائي وتشغيلها وصولاً إلى المعدات الأرضية، مما يضمن العزل المناسب والعزل المائي عند نقاط الاتصال.
6. التفتيش النهائي: قم بإجراء فحص بصري للهوائي والحوامل والكابلات للتأكد من التثبيت الآمن. اختبر إرسال/استقبال إشارة الهوائي للتحقق من الأداء الوظيفي، والتأكد من اتباع جميع بروتوكولات السلامة (مثل الحماية من السقوط للعاملين) طوال العملية.

ما هو جهاز منع التسلق الموجود على برج الأسلاك المقوى؟

جهاز منع التسلق لبرج سلكي محكم هو مكون أمان متخصص مثبت على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تشمل التصاميم الشائعة ما يلي:

• الياقات / التنانير المضادة للتسلق: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً على ارتفاع 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق منع مقابض الأيدي أو موطئ القدم.
• أدوات ردع مسننة أو خشنة: ملحقات فولاذية مدببة غير قاتلة على أقسام أو سلالم البرج السفلي لمنع التسلق غير المصرح به.
• الوصول مغلق: إذا كان البرج مزودًا بلوحة وصول على مستوى الأرض أو نقطة دخول سلم، فإن البوابة المقفلة تقيد الوصول إلى الموظفين المعتمدين فقط.

يتم إنشاء هذه الأجهزة من مواد مقاومة للتآكل (على سبيل المثال، الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. والغرض الأساسي منها هو تعزيز السلامة من خلال منع التسلق العرضي أو المتعمد من قبل أفراد غير مدربين، بما يتماشى مع قوانين سلامة البناء المحلية وتخفيف المسؤولية لمشغلي الأبراج.

كيفية توصيل الأسلاك المشدودة وبرج الأسلاك المشدودة؟

يتضمن توصيل أسلاك الشد ببرج سلكي محكم عملية آمنة وحاملة لضمان قدرة الأسلاك على تثبيت البرج بشكل فعال ضد قوى الرياح والزلازل:

1. تحضير: اختر أسلاك شدّاد مصنوعة من كابلات فولاذية عالية الشد (تتوافق مع ASTM A475) مع طلاءات من الزنك أو البوليمر لضمان المتانة. تأكد من أن جسم البرج يحتوي على نقاط ربط مسبقة الصنع (على سبيل المثال، العروات، أو الأقواس، أو الأذرع المتقاطعة) على فترات تتراوح من 20 إلى 30 مترًا، كما هو محدد في تصميم البرج.
2. تركيب الأجهزة المرفقة: قم بتركيب أقواس أو شقوق سلكية للخدمة الشاقة على نقاط التثبيت المحددة مسبقًا للبرج باستخدام مسامير عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الأقواس لتوزيع التوتر بالتساوي عبر جسم البرج.
3. إنهاء الأسلاك: استخدم تجهيزات إنهاء احترافية (على سبيل المثال، الأكمام المتأرجحة، أو مشابك الكابلات، أو الكشتبانات) لتأمين نهاية كل سلك شدّاد. يتم تجعيد الأكمام المتأرجحة على السلك من أجل اتصال دائم وعالي القوة، بينما توفر مشابك الكابلات شدًا قابلاً للتعديل.
4. الاتصال والتوتر: قم بتوصيل الطرف المنتهية لسلك الشدّاد بحامل البرج باستخدام تكبل أو دبوس، مما يضمن تثبيتًا آمنًا دون أي ارتخاء. استخدم أداة شد (على سبيل المثال، وصلة ربط المقطورة أو وصلة دوارة) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لموازنة القوى الجانبية على البرج.
5. تَحَقّق: تأكد من محاذاة الوصلة مع هيكل البرج المستدق وأن السلك مشدود بشكل موحد (تجنب الإفراط في الشد، مما قد يؤدي إلى الضغط على جسم البرج). تأكد من أن الأجهزة وتركيبات النهاية مقاومة للتآكل وتتوافق مع معايير السلامة الخاصة بالبرج.

كيفية توصيل الأسلاك المشدودة ومسمار التثبيت المشدود؟

يعد توصيل أسلاك الشد بمسامير التثبيت المشدودة (المثبتات الأرضية) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:

1. تحضير المرساة: تأكد من تثبيت المرساة الأرضية (مرساة خرسانية أو فولاذية شديدة التحمل، مصممة لأحمال الشد) بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك الشد. يجب أن تكون المرساة معالجة بالكامل (للخرسانة) ومثبتة بشكل آمن لمقاومة قوى السحب.
2. مرساة الترباس التعرض: تأكد من أن المسمار العلوي للمرساة (مسمار التثبيت الموجه) يبرز فوق الأرض وملولب لاستيعاب أجهزة التوصيل. يجب أن يكون البرغي مصنوعًا من الفولاذ عالي القوة لتحمل شد سلك الشدّاد.
3. إنهاء الأسلاك: قم بإنهاء الطرف الحر لسلك الشد باستخدام نفس التركيبات عالية القوة (أكمام التأرجح، أو مشابك الكابلات، أو الكشتبانات) المستخدمة في توصيل البرج، مما يضمن نهاية آمنة وحاملة للحمل.
4. تجميع أجهزة الاتصال: قم بتوصيل وصلة ربط المقطورة (لضبط التوتر) والقيد بسلك الشدّاد المنتهية. تتصل وصلة المقطورة بمسمار التثبيت المثبت عبر صامولة أو غسالة، مما يسمح بضبط شد السلك بشكل دقيق.
5. الشد والتأمين: استخدم وصلة المقطورة لشد سلك الشداد إلى المواصفات المطلوبة، مع التأكد من أنه يقاوم القوى الجانبية دون سحب المرساة. بمجرد شدها، قم بقفل وصلة المقطورة باستخدام دبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
6. الفحص النهائي: تأكد من أن الاتصال آمن، وأن المرساة لا تظهر أي علامات للحركة، وأن سلك الشدّاد محاذي بزاوية صحيحة تبلغ 45-60 درجة. افحص التآكل في المسامير والأجهزة ونهايات الأسلاك، مع التأكد من الامتثال للمعيار IEC 62305 وقوانين السلامة المحلية.

الرجاء الضغط هنا لمزيد من المعلومات !!!!!!

3. عملاء التعاون

4. الشهادات

5. خدماتنا

شركة جياياو المحدودة هي شركة تصنيع أبراج اتصالات محترفة ومعتمدة من قبل ISO9001. نحن ملتزمون بتزويد العملاء بالحلول الأمثل وأفضل برج الاتصالات. تم تصدير العديد من المنتجات إلى الولايات المتحدة الأمريكية وأوروبا و55 مقاطعة مختلفة أخرى.
نحن متخصصون في تصميم وتصنيع الأبراج الفولاذية ذات الزوايا، وبرج الصلب الأنبوبي، وبرج احتكاري، وبرج شجرة الصنوبر، وبرج محكم، وبرج حراسة. تشمل أقسامنا أقسام التصميم والبحث والتطوير والتفتيش والمختبرات ومراقبة الجودة والغلفنة وأبراج الصلب. تأتي موادنا الخام من مصانع الصلب الشهيرة في الصين: مجموعة HBIS، مجموعة Baowu Steel Group، مجموعة Shougang.
