| معيار: | أنسي/تيا-222-جي-2005 | مادة: | ASTM A36 A572 Gr50 |
|---|---|---|---|
| معيار الجلفنة: | أستم A123 / إسو 1461 | شهادة: | ISO 9001: 2008 |
| اسم: | برج فولاذي برج فولاذي زاوي ذو 4 أرجل مصمم للاتصالات يتميز ببنية قوية ويتوافق مع قوانين التصميم الدول | ارتفاع: | 20-110 م |
| بناء: | أربع أرجل داعمة | المكسرات والمسامير: | الصف 8.8/6.8/4.8 |
| حياة: | أكثر من 20 عاما | مُكَمِّلات: | معدات الهوائية، سلم التسلق، نظام حماية البرق |
| المعالجة السطحية: | مطلية أو مسحوق المغلفة | نوع الأساس: | الأساس الخرساني أو الفولاذي |
| طلب: | الاتصالات السلكية واللاسلكية ونقل الطاقة والإذاعة | مقاومة سرعة الرياح: | ≥60 م/ث |
| نطاق الارتفاع: | 10 م إلى 60 م | طلاء: | الساخنة تراجع المجلفن |
| مقاومة الرياح: | عالي | النوع الأساسي: | قاعدة خرسانية |
| تركيب الهوائي: | التركيب العلوي أو الجانبي | نوع الاتصال: | انسحب |
| الاستخدام: | النقل والتوزيع | الجلفنة: | الساخنة تراجع المجلفن |
| تحميل الحمل: | قابلة للتخصيص | صيانة: | صيانة منخفضة مطلوبة |
| التخصيص: | متاح عند الطلب | تحميل طبق الميكروويف: | قابلة للتخصيص |
| سلم التسلق: | خارجي أو داخلي | نوع الأساس: | قاعدة خرسانية |
| نوع المنصة: | جولة أو مربعة | أصل: | الصين |
| طريقة التثبيت: | مجمعة أو ملحومة | سعة التحميل: | حسب الطلب |
| سعة التحميل: | مصممة وفقا لمتطلبات العميل | ||
| إبراز: | برج اتصالات فولاذي ذو أربع أرجل,برج فولاذي زاوي مع ضمان,برج اتصالات قوي الامتثال الدولي,angular steel tower with warranty,robust telecom tower international compliance |
||
شركة جياواو
البرج الحديدي المكون من أربع أرجلهو هيكل فولاذي مستقل عالي القوة مصمم لدعم البنية التحتية الحيوية. يتميز بإطار أربعة أرجل مربع ورباطات شبكة متقاطعة.أنها بمثابة العمود الفقري الموثوق به للاتصالعلى عكس الأبراج التي تعتمد على أسلاك خارجية لتحقيق الاستقرار، هذا التصميم الذي يدعم نفسهجعل من الممكن التكيف مع بيئات متنوعة من المناطق الحضرية إلى المناطق النائية.
وصف المنتج
تفاصيل العبوة:برج الاتصالات سيتم تجميعه بواسطة أشرطة غالوانيزد حسب متطلبات العميل.
تسليم:تم شحنها في 20 يوما بعد الدفع من ميناء تيانجين
أعضاء البرج:برج فولاذي واحد منفصل إلى عدة حزم.
المسامير:كيس من القطن أو الفولاذ
| التصميم | ||
| 1قانون التصميم | ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 | |
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D | GB/T1591: Q355B، Q355C، Q355D | |
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 235 | 355 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |
| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| العلامة | ||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | |
| الغلفان | ||
| 15معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 16معيار التصبغ للمسامير والمحار | ISO 1461 أو ASTM A153 | |
| الاختبار | ||
| 17اختبار المصنع |
اختبار الشد، تحليل العناصر، اختبار شاربي ((اختبار الأثر) ، ثني البارد، اختبار التحديد، اختبار المطرقة |
|

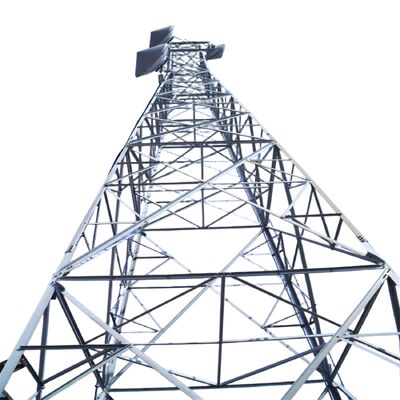

هيكل الشبكة للبرج الفولاذي الزاوي ذو الأربع أرجل هو إطار متقاطع يشبه الشريط الذي يربط أربع أرجل فولاذية زاوية عمودية للبرج.تتكون من أجزاء فولاذية مترابطة (عادة فولاذ زاوية أو قضبان شبكة)، فإنه يشكل نمطًا شبيهًا بالشبكة يقوم بتوزيع الأحمال بما في ذلك وزن البرج، ووزن المعدات، والرياح، والقوى الزلزالية، وحملات الجليد بشكل متساوٍ عبر الساقين الأربع.هذا الهيكل متكامل في طول البرج، يكمّل تصميم البرج المسمار (أوسع في القاعدة، وأضيق في القمة) لتعزيز سلامة الهيكل واستقرارها.توازن تشكيل الشبكة بين القوة العالية والأداء الخفيف، والحد من استخدام المواد مع زيادة قدرة تحمل الحمل ومقاومة الظروف البيئية القاسية. كما أنه يسهل تدفق الهواء،تقليل مقاومة الرياح وتحسين استقرار البرج بشكل عام.

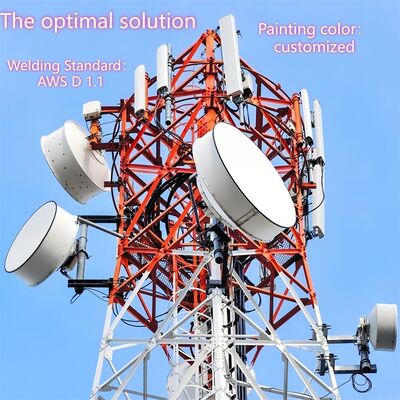

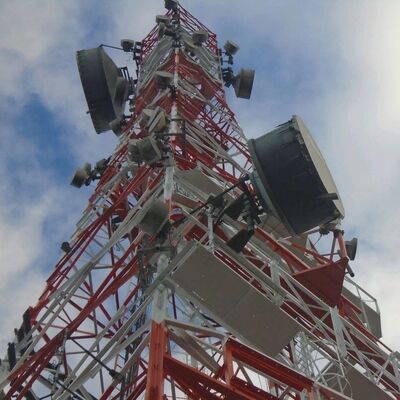

تركيب صحن الميكروويف (MW) على برج فولاذي زاوي ذو أربع أرجل يتبع عملية منهجية متوافقة مع السلامة:
الهيكل الرئيسي للبرج الفولاذي الزاوي ذو الأربع أرجل هو إطار يدعم نفسه مصمم للاستقرار والحمل ، يتكون من ثلاثة مكونات أساسية:
يتم دمج العناصر الهيكلية الإضافية (مثل منصات المعدات وسلم التسلق وعلب الكابلات) في الإطار الرئيسي لدعم الوظائف العملية ،لكن الأرجل الرأسية الأربعة والاتصالات الشبكية تشكل العمود الفقري الهيكلي للبرج.

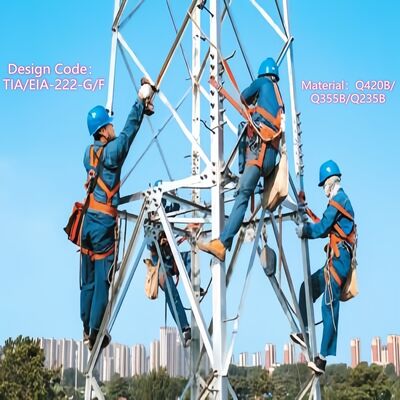

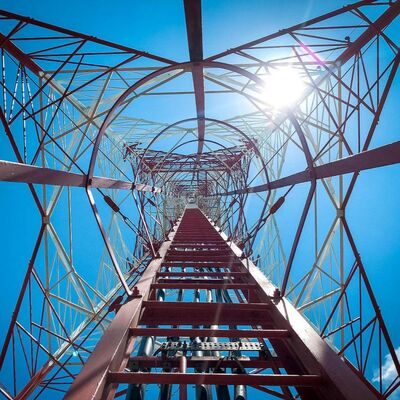

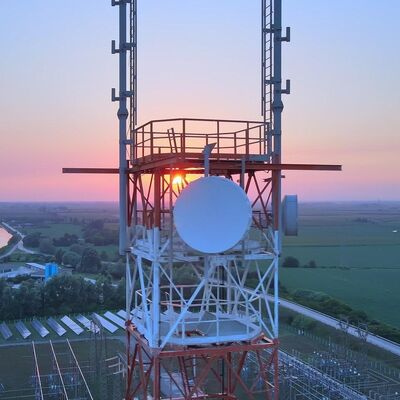

معًا ، تعزز المنصة والسلالم من سهولة استخدام البرج من خلال تمكين الوصول الآمن والفعال إلى المعدات والمكونات عالية الارتفاع ، ودعم التشغيل المستمر والصيانة.
التصبغ هو علاج سطحي حيوي لأبراج الصلب الزاوية ذات 4 أرجلتوفير مقاومة التآكل طويلة الأمد لتحمل الظروف الخارجية القاسية وتطويل عمر الخدمة للبرج إلى ما وراء 20 عامًاوفيما يلي نظرة عامة مبسطة على اختبار التصلب:
الالتزام بـ ASTM (A123 ، B117 ، A572) ، ISO (1461 ، 9227 ، 898) ، رموز تصميم البرج (TIA / EIA-222-G / F) ، واللوائح المحلية.
يضمن هذا الاختبار موثوقية الطلاء المسبك، مما يدعم أداء البرج في تطبيقات البنية التحتية.
- نعمالرجاء النقر هنا لمزيد من المعلومات!!!!!!
برج الاحتكار، هو نوع شائع الاستخدام، مع مظهر جميل، تغطي مساحة صغيرة من 9 إلى 18 متر مربع، فعالة من حيث التكلفة، وتعتمد من قبل غالبية البناء.يُعتمد جسم البرج قسمًا أكثر معقولية، والذي يتم توصيله عن طريق محول قوي أو التداخل ((التوصيل المنزلق). لديها خصائص التثبيت السهل ويمكن أن تتكيف مع مجموعة متنوعة من الموقع الميدان المعقد.
