برج الإذاعة السلكي المقاوم للتآكل الفولاذ 55m إشارة المناطق الساحلية دائمة

صورة كبيرة : برج الإذاعة السلكي المقاوم للتآكل الفولاذ 55m إشارة المناطق الساحلية دائمة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Jiayao
إصدار الشهادات:	ISO9001:2008 COC
رقم الموديل:	برج الأسلاك المقواة

شروط الدفع والشحن:

الحد الأدنى لكمية:	4 طن
الأسعار:	US$1600,1-100Tons;US$1000,>=100 Tons
تفاصيل التغليف:	مُعبأة في صناديق خشبية أو مُعبأة بأوراق معدنية
وقت التسليم:	15-20days
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	500-1000 طن شهريا

اتصل نتحدث الآن

برج الإذاعة السلكي المقاوم للتآكل الفولاذ 55m إشارة المناطق الساحلية دائمة

وصف

اسم:	هوائي راديو 5G من الصلب المجلفن بالغمس الساخن، برج اتصالات، برج اتصالات مدعم	معيار الجلفنة:	استما123
مادة:	أستم A36 A572	ارتفاع:	0-60M
سرعة الرياح:	≥60 م/ث	بناء:	ثلاثة أرجل
حياة:	أكثر من 20 عاما	المعالجة السطحية:	الساخنة تراجع المجلفن
لحام:	AWS D 1.1.2 تحديث	لون:	قطعة من الجبن أو لون RAL ستاندرد، حسب الطلب
مقاومة الرياح:	ما يصل إلى 200 كم/ساعة	عدد الأرجل:	3
نوع التثبيت:	شنت الأرض	كمية المنصة:	1/2/3/4 / حسب الطلب
سعة التحميل:	5000 كجم	الاستخدام:	اتصالات
علاج مضاد للتآكل:	الساخنة تراجع المجلفن	قطر السلك:	12 ملم
إبراز:	برج سلكي مضاد للتآكل,برج البث الفولاذي بطول 55 متر,برج إشارة ساحلي دائم , 55m steel broadcast tower , durable coastal signal tower

JIAYAO CO., LTD.

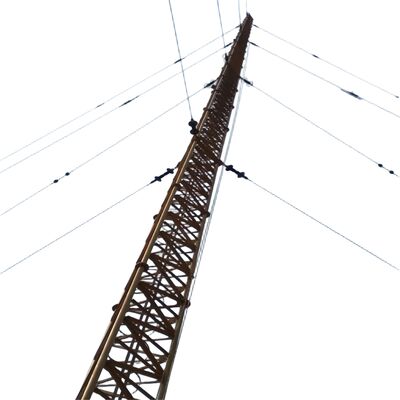

برج الأسلاك الموجهة (يُسمى أيضًا برجًا موجهًا) هو هيكل طويل ونحيل يعتمد على أسلاك التوجيه الخارجية (كابلات فولاذية عالية القوة) لتحقيق الاستقرار - على عكس الأبراج ذاتية الدعم التي تقف بشكل مستقل. يتيح هذا التصميم الوصول إلى ارتفاعات أكبر بمواد هيكلية أقل، مما يجعله خيارًا فعالاً من حيث التكلفة للتطبيقات التي تتطلب تغطية أو ارتفاعًا واسعًا.

1. المواصفات

التصميم
1. كود التصميم	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
الفولاذ الهيكلي
2. الدرجة	الفولاذ الطري	الفولاذ عالي الشد
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q355B, Q355C,Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعة الرياح التصميمية	تصل إلى 250 كم/ساعة
4. الانحراف المسموح به	0.5 ~ 1.0 درجة @ سرعة التشغيل
5. قوة الشد (Mpa)	360~510	470~630
6. قوة الخضوع (t≤16mm) (Mpa)	355	235
7. الاستطالة (%)	20	24
8. قوة التأثير KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
البراغي والصواميل
9. الدرجة	الدرجة 4.8، 6.8، 8.8
10. معايير الخصائص الميكانيكية
10.1 البراغي	ISO 898-1
10.2 الصواميل	ISO 898-2
10.3 الغسالات	ISO 6507-1
11. معايير الأبعاد
11.1 البراغي	DIN7990, DIN931, DIN933
11.2 الصواميل	ISO4032, ISO4034
11.3 الغسالات	DIN7989, DIN127B, ISO7091
اللحام
12. الطريقة	لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW)
13. المعيار	AWS D1.1
التعليم
14. طريقة وضع علامات على الأعضاء	ختم المكبس الهيدروليكي
الجلفنة
15. معيار جلفنة المقاطع الفولاذية	ISO 1461 أو ASTM A123
16. معيار جلفنة البراغي والصواميل	ISO 1461 أو ASTM A153

ما هو جسم برج برج الأسلاك الموجهة؟

جسم البرج لبرج الأسلاك الموجهة (برج الصاري الموجه) هو الهيكل المركزي والنحيل الذي يحمل الأحمال ويدعم الهوائيات أو المستشعرات أو المعدات الأخرى، ويعتمد على أسلاك التوجيه الخارجية لتحقيق الاستقرار الجانبي (بدلاً من الصلابة ذاتية الدعم). يتم بناؤه عادةً كـ إطار فولاذي أنبوبي أو شبكي، وهو أضيق من الأبراج ذاتية الدعم ويتميز بتصميم مدبب (أوسع عند القاعدة، وأضيق في الأعلى) لتحسين توزيع الحمل ومقاومة الرياح. يتم تصنيع جسم البرج من الفولاذ الهيكلي المجلفن (متوافق مع معايير ASTM A36/S235JR) لضمان مقاومة التآكل والمتانة على المدى الطويل في البيئات الخارجية. إنه بمثابة قاعدة تركيب للملحقات الرئيسية مثل سلالم التسلق وحوامل الهوائيات وصواني الكابلات، ويسمح تصميمه المعياري بتخصيص الارتفاعات التي تتراوح من 30 مترًا إلى أكثر من 200 متر، والمصممة خصيصًا لتطبيقات مثل البث أو الاتصالات أو المراقبة الجوية.

كيف يتم تركيب الهوائي على برج الأسلاك الموجهة؟

يتبع تركيب الهوائي على برج الأسلاك الموجهة عملية منظمة ومتوافقة مع السلامة تتماشى مع تصميم البرج ومعايير الصناعة:

التحضير قبل التركيب: تحقق من قدرة البرج على تحمل الأحمال للتأكد من أنه يمكنه دعم وزن الهوائي (بما في ذلك الأجهزة والكابلات المرتبطة به). افحص جسم البرج بحثًا عن التآكل أو التلف الهيكلي أو الوصلات السائبة، وتأكد من الامتثال لقوانين السلامة المحلية (مثل IEC 62305 للحماية من الصواعق).
تركيب حامل الهوائي: قم بتوصيل حوامل الهوائي المخصصة (الملحقات المتكاملة للبرج) بنقاط محددة مسبقًا على جسم البرج. يتم تأمين هذه الحوامل عادةً باستخدام مسامير عالية القوة متوافقة مع الهيكل الفولاذي المجلفن للبرج، مما يضمن اتصالاً قويًا يتحمل قوى الرياح والاهتزازات.
رفع الهوائي وتحديد المواقع: استخدم الرافعات أو معدات الرفع المتخصصة لرفع الهوائي إلى الارتفاع المستهدف (الذي تم اختياره بشكل استراتيجي لتحقيق تغطية إشارة مثالية). قم بمحاذاة الهوائي مع اتجاه الإرسال/الاستقبال المقصود، باستخدام أدوات الليزر أو عدادات المحاذاة لتحقيق الدقة.
تأمين الهوائي: اربط الهوائي بالحوامل المثبتة مسبقًا باستخدام أجهزة متوافقة، وشد البراغي إلى عزم الدوران المحدد لمنع الحركة. تأكد من أن الهوائي مستوٍ ومستقر، ولا يوجد به أي تذبذب قد يؤثر على الأداء أو السلامة الهيكلية.
توجيه الكابلات والتكامل: قم بتوجيه كابلات الإشارة أو المغذيات عبر صواني الكابلات المتكاملة للبرج لحمايتها من التلف البيئي. قم بتوصيل الكابلات بالهوائي وقم بتشغيلها وصولاً إلى المعدات الأرضية، مع ضمان العزل المناسب والعزل المائي في نقاط التوصيل.
الفحص النهائي: قم بإجراء فحص بصري للهوائي والحوامل والكابلات لتأكيد التثبيت الآمن. اختبر إرسال/استقبال إشارة الهوائي للتحقق من الوظائف، وتأكد من اتباع جميع بروتوكولات السلامة (مثل الحماية من السقوط للعمال) طوال العملية.

ما هو جهاز مكافحة التسلق الموجود على برج الأسلاك الموجهة؟

جهاز مكافحة التسلق لبرج الأسلاك الموجهة هو مكون أمان متخصص يتم تركيبه على جسم البرج لمنع الوصول غير المصرح به وتقليل مخاطر السقوط. تتضمن التصميمات الشائعة ما يلي:

أطواق/تنانير مضادة للتسلق: حواجز فولاذية دائرية أو مخروطية مثبتة بالقرب من قاعدة البرج (عادةً على ارتفاع 2-3 أمتار فوق سطح الأرض) لمنع محاولات التسلق عن طريق حجب مقابض اليد أو مساند القدم.
أجهزة ردع مسننة أو متعرجة: مرفقات فولاذية مدببة غير قاتلة على أقسام البرج السفلية أو السلالم لتثبيط التسلق غير المصرح به.
الوصول المقفل: إذا كان البرج مزودًا بلوحة وصول على مستوى الأرض أو نقطة دخول سلم، فإن البوابة المقفلة تقصر الوصول على الموظفين المعتمدين فقط.

تم تصنيع هذه الأجهزة من مواد مقاومة للتآكل (مثل الفولاذ المجلفن، المطابق لجسم البرج) لتحمل الظروف الخارجية. الغرض الأساسي منها هو تعزيز السلامة عن طريق منع التسلق العرضي أو المتعمد من قبل الأفراد غير المدربين، بما يتماشى مع قوانين سلامة البناء المحلية وتخفيف المسؤولية لمشغلي الأبراج.

كيفية توصيل الأسلاك الموجهة وبرج الأسلاك الموجهة؟

يتضمن توصيل أسلاك التوجيه ببرج الأسلاك الموجهة عملية آمنة لتحمل الأحمال لضمان قدرة الأسلاك على تثبيت البرج بشكل فعال في مواجهة قوى الرياح والزلازل:

التحضير: حدد أسلاك التوجيه المصنوعة من كابلات فولاذية عالية الشد (متوافقة مع ASTM A475) مع طلاءات الزنك أو البوليمر لتحقيق المتانة. تأكد من أن جسم البرج يحتوي على نقاط تثبيت مسبقة الصنع (مثل العروات أو الأقواس أو الأذرع المتقاطعة) على فترات 20-30 مترًا، كما هو محدد في تصميم البرج.
تركيب أجهزة التثبيت: قم بتركيب أقواس أو أربطة أسلاك التوجيه شديدة التحمل على نقاط التثبيت المحددة مسبقًا للبرج باستخدام مسامير عالية القوة (متوافقة مع الهيكل الفولاذي المجلفن للبرج). تم تصميم هذه الأقواس لتوزيع الشد بالتساوي عبر جسم البرج.
إنهاء الأسلاك: استخدم تجهيزات إنهاء احترافية (مثل أكمام التجعيد أو مشابك الكابلات أو الكشتبانات) لتأمين نهاية كل سلك توجيه. يتم تجعيد أكمام التجعيد على السلك للحصول على اتصال دائم وعالي القوة، بينما توفر مشابك الكابلات شدًا قابلاً للتعديل.
التوصيل والشد: قم بتوصيل الطرف النهائي من سلك التوجيه بالقوس الموجود بالبرج باستخدام قيد أو دبوس، مما يضمن ملاءمة آمنة دون أي ترهل. استخدم أداة شد (مثل مشبك أو أداة سحب) لضبط شد السلك وفقًا لمواصفات التصميم - وهو أمر بالغ الأهمية لتحقيق التوازن بين القوى الجانبية على البرج.
التحقق: تحقق من أن التوصيل يتماشى مع الهيكل المدبب للبرج وأن السلك مشدود بشكل موحد (تجنب الإفراط في الشد، مما قد يجهد جسم البرج). تأكد من أن الأجهزة وتجهيزات الإنهاء مقاومة للتآكل وتتوافق مع معايير السلامة الخاصة بالبرج.

كيفية توصيل الأسلاك الموجهة ومسامير التثبيت الموجهة؟

يعد توصيل أسلاك التوجيه بمسامير التثبيت الموجهة (مرابط الأرض) خطوة حاسمة لنقل شد السلك إلى الأرض، مما يضمن استقرار البرج:

التحضير للمرساة: تأكد من أن المرساة الأرضية (مرساة خرسانية أو فولاذية شديدة التحمل، مصممة لتحمل أحمال الشد) مثبتة بشكل صحيح في الأرض بزاوية 45-60 درجة بالنسبة لسلك التوجيه. يجب أن يتم معالجة المرساة بالكامل (بالنسبة للخرسانة) وتضمينها بشكل آمن لمقاومة قوى السحب.
كشف مسمار المرساة: تأكد من أن المسمار العلوي للمرساة (مسمار المرساة الموجه) يبرز فوق الأرض ومسنن لاستيعاب أجهزة التوصيل. يجب أن يكون المسمار مصنوعًا من الفولاذ عالي القوة لتحمل شد سلك التوجيه.
إنهاء الأسلاك: قم بإنهاء الطرف الحر من سلك التوجيه باستخدام نفس التركيبات عالية القوة (أكمام التجعيد أو مشابك الكابلات أو الكشتبانات) المستخدمة لتوصيل البرج، مما يضمن نهاية آمنة لتحمل الأحمال.
تجميع أجهزة التوصيل: قم بتوصيل مشبك (لضبط الشد) وقيد بسلك التوجيه النهائي. يتصل المشبك بمسمار المرساة الموجه عبر صمولة أو غسالة، مما يسمح بضبط دقيق لشد السلك.
الشد والتأمين: استخدم المشبك لشد سلك التوجيه إلى المواصفات المطلوبة، مما يضمن مقاومته للقوى الجانبية دون سحب المرساة. بمجرد الشد، قم بقفل المشبك بدبابيس أو صواميل قفل لمنع الارتخاء بمرور الوقت.
الفحص النهائي: تحقق من أن التوصيل آمن، وأن المرساة لا تظهر عليها أي علامات للحركة، وأن سلك التوجيه محاذٍ بالزاوية الصحيحة 45-60 درجة. افحص التآكل على المسمار والأجهزة وإنهاء الأسلاك، مما يضمن الامتثال لـ IEC 62305 وقوانين السلامة المحلية.
