تفاصيل المنتج:
|
| المعيار: | جي بي / انسي / تي اي ايه-222-جي | المواد: | ASTM A36 A572 Gr50 |
|---|---|---|---|
| إصدار الشهادات: | ISO9001:2008 COC | معيار الجلفنة: | ASTM A123 / ISO 1461 |
| اللحام: | AWS D 1.1.2 تحديث | اسم المنتج: | شاهد برج مراقبة الحرائق |
| الطول: | 5-80 م | سرعة الرياح: | 30200 كم/ساعة |
| حياة الخدمة: | 20-50 سنة | براغي وصواميل: | الصف 8.8/6.8/4.8 |

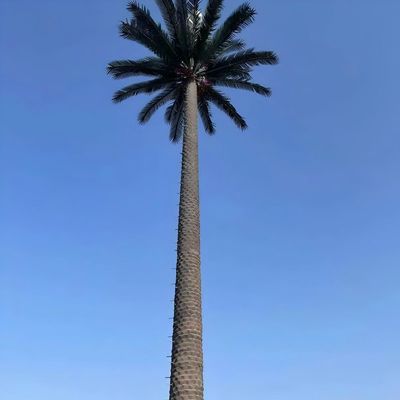

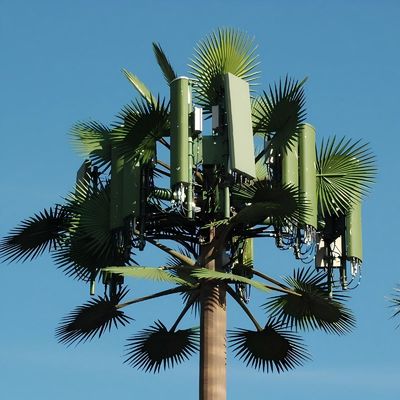

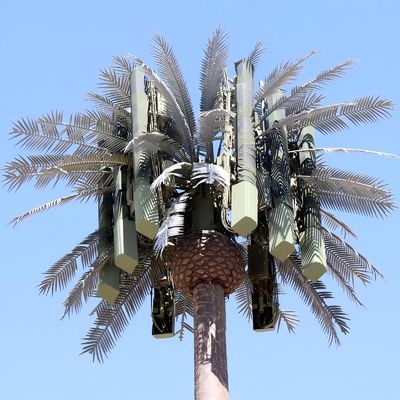

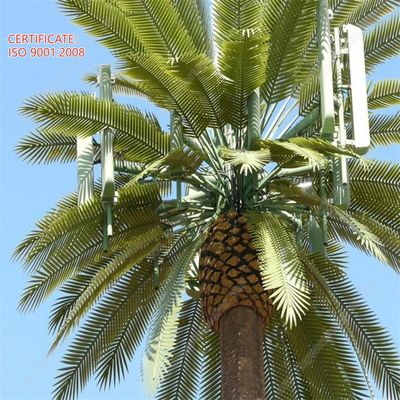

| إبراز: | برج شجرة النخيل,20 متر برج النخيل,برج شجرة النخيل 30 متراً,20m Palm Tree Tower,30m Palm Tree Tower |
||
شركة جيايو ليتد
1المواصفات
| التصميم | ||
| 1قانون التصميم | إشارة إلى أن التأشيرة الإلكترونية (TIA/EIA-222-G/F) | |
| فولاذ الهيكل | ||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية |
| GB/T 700:Q235B، Q235C، Q235D | GB/T1591: Q345B، Q345C، Q3455D | |
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | |
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | |
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | |
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | |
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 |
| 6قوة الجهد (t≤16mm) (Mpa) | 355 | 235 |
| 7الطول (%) | 20 | 24 |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| المسامير والمحار | ||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | |
| 10المعايير الخاصة بالخصائص الميكانيكية | ||
| 10.1 المسامير | ISO 898-1 | |
| 10.2 الجوز | الـ ISO 898-2 | |
| 10.3 غسالات | ISO 6507-1 | |
| 11معايير الأبعاد | ||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | |
| 11.2 الجوز | ISO4032، ISO4034 | |
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | |
| الحوائط | ||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | |
| 13. القياسية | (أو إس دبليو إس دي1)1 | |
| العلامة | ||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | |
| الغلفان | ||
| 15معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | |
| 16معيار التصبغ للمسامير والمحار | ISO 1461 أو ASTM A153 | |
1هل هيكل البرج واحد؟
لا، يمكننا تصميمها وإنتاجها حسب طلب العميل.
2هل هي شركة تصنيع أو تجارية؟
نحن مصنعون ولدينا مصنع خاص بنا ، ومرحبا بزيارة مصنعنا.
3وقت التسليم؟
عادةً، خلال 20 يوماً، وننتج ونشحن المنتج حسب طلب المشتري.
4كم مدة عمر البرج الفولاذي؟
يمكننا أن نضمن 20-30 سنة من العمر
5بالنسبة للتجميع، هل هو معقد جدا وهل هناك كتاب التجميع أو دليل؟
سوف نقدم رسم التجميع مع شحن البضائع.
إذا كنت بحاجة إليها، نحن نرحب بك 24 ساعة في اليوم!
