تفاصيل المنتج:
|
| المعيار: | جي بي / انسي / تي اي ايه-222-جي | المواد: | ASTM A36 A572 Gr50 |
|---|---|---|---|
| شهادة: | ISO 9001: 2008 | معيار الجلفنة: | ASTM A123 / ISO 1461 |

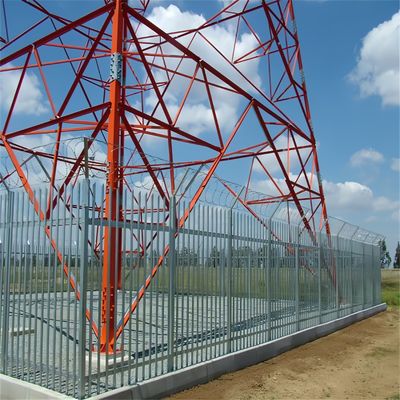

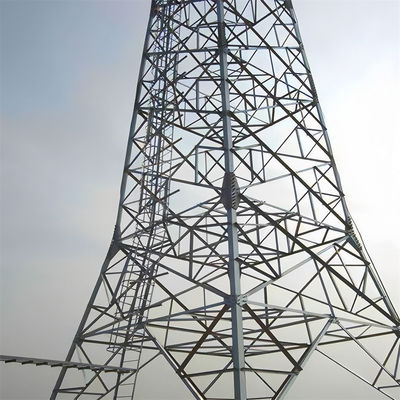

| براغي وصواميل: | الصف 8.8/6.8/4.8 | الاسم: | شبكة واي فاي متنقلة 4G 5G إشارة راديو Gsm برج اتصالات فولاذي بزاوية 4 أرجل وعمود اتصالات وملحقاته |
| سرعة الرياح: | 40-180 م / ث | الطول: | 5-200 م |
| الضمان: | 30 سنه | الهيكل: | أربع أرجل داعمة |
| تحميل التصميم: | قابلة للتخصيص | الأصل: | الصين |
| إبراز: | برج زاوية ذو أربع أرجل,برج 4 أقدام,برج فولاذ زاوية ذو أربع أقدام,lattice 4 leg tower,lattice 4 legged angular steel tower |
||
| التصميم | |||
| 1قانون التصميم | إشارة إلى أن التأشيرة الإلكترونية (TIA/EIA-222-G/F) | ||
| فولاذ الهيكل | |||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية | |
| GB/T 700:Q235B، Q235C، Q235D | GB/T1591: Q345B، Q345C، Q3455D | ||
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | ||
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | ||
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | ||
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | ||
| 5قوة التوتر (Mpa) | 360~510 | 470 ~ 630 | |
| 6قوة الجهد (t≤16mm) (Mpa) | 355 | 235 | |
| 7الطول (%) | 20 | 24 | |
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) | |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | ||
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | ||
| المسامير والمحار | |||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | ||
| 10المعايير الخاصة بالخصائص الميكانيكية | |||
| 10.1 المسامير | ISO 898-1 | ||
| 10.2 الجوز | الـ ISO 898-2 | ||
| 10.3 غسالات | ISO 6507-1 | ||
| 11معايير الأبعاد | |||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | ||
| 11.2 الجوز | ISO4032، ISO4034 | ||
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | ||
| الحوائط | |||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | ||
| 13. القياسية | (أو إس دبليو إس دي1)1 | ||
| العلامة | |||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | ||
| الغلفان | |||
| 15معيار التصبغ للمقطع الصلب | إيزو 1461 أو ASTM A123 | ||
| 16معيار التصبغ للمسامير والمحار | ISO 1461 أو ASTM A153 | ||
| الاختبار | |||
| 17اختبار المصنع | اختبار الشد، تحليل العناصر، اختبار شاربي ((اختبار الأثر) ، ثني البارد، اختبار التحديد، اختبار المطرقة |
||
ما هو الهيكل الأخير للبرج الفولاذي الزاوي ذو الأربع أرجل؟
كيف تثبيت صحن MW على برج الفولاذ الزاوي ذو 4 أرجل؟
ما هو الهيكل الرئيسي للبرج الفولاذي الزاوي ذو الأربع أرجل؟
المعلمات التقنية تلبي اللوائح التالية:سرعة الرياح المصممة: 30M/S (منطقة مختلفة)
الثلج:5mm-7mm (تختلف حسب المنطقة)
شدة الزلزال:8°
درجة حرارة مناسبة:-35 درجة مئوية 45 درجة مئوية
الانحراف الرأسي:< 1/ 1000
مقاومة الأرض:≤10Ω
معالجة مضادة للتآكل في برج الاتصالات:
معالجة مضادة للتآكل من خلال الغسيل الساخن لمكونات البرج الفولاذي
الوظيفة الرئيسية من برج الاتصال:
دعم نقل الإشارة ودعم هوائي نقل الإشارة.
مصدر المواد:(باوستيل) / (شوغانغ) / (هاندان) الحديد والصلب / (تانغشان) الحديد والصلب وهلم جرا.
